带肋板方台基座支撑结构练习件

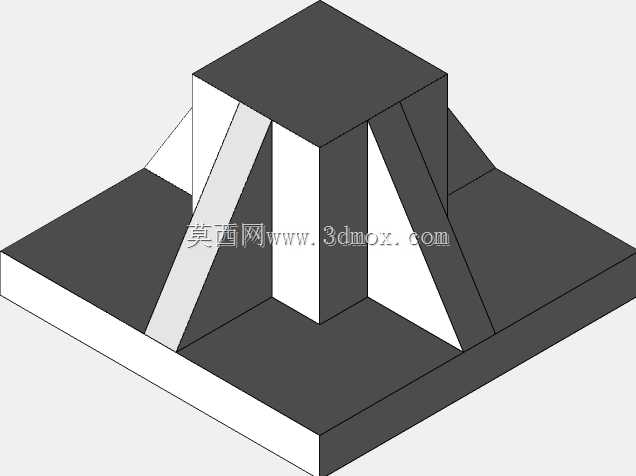

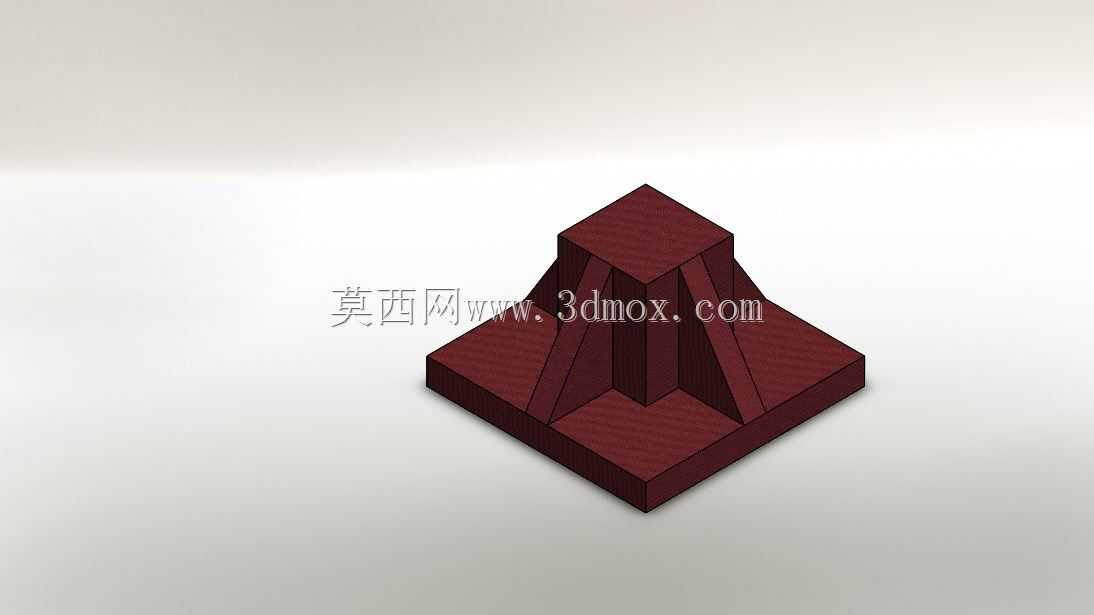

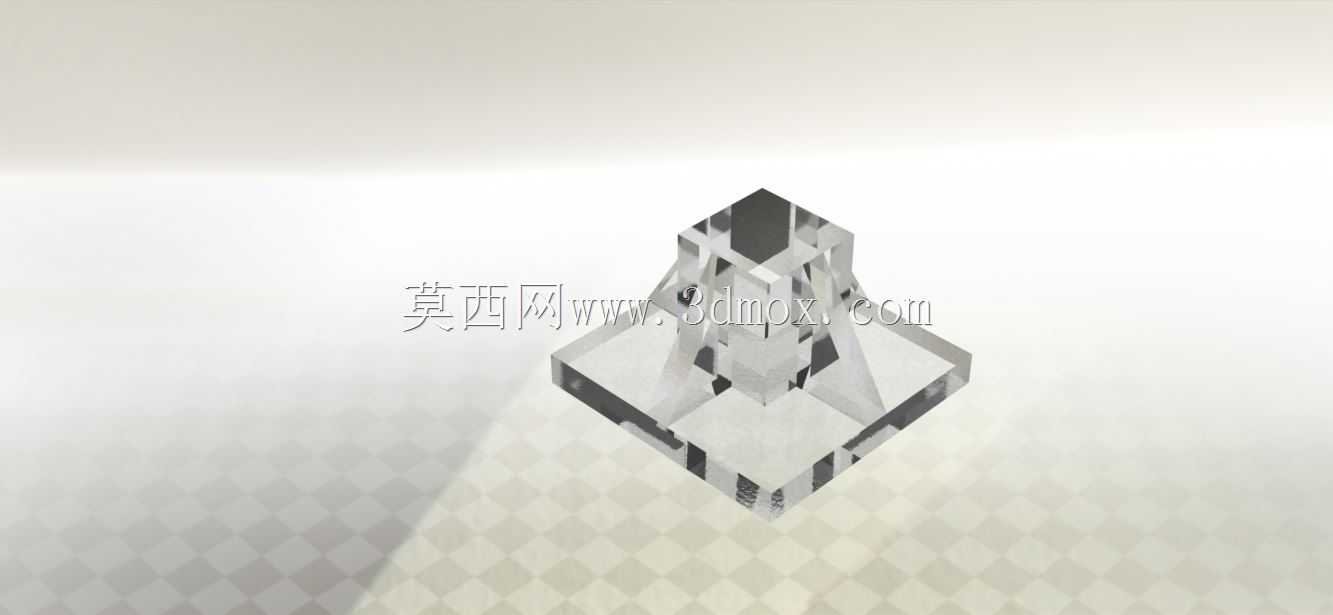

　　这套支撑结构的建模思路，最初是从车间里小型检测工位的垫高支座需求倒推出来的：现场不少台式量具、小型气动压头或者视觉相机支架，都需要一个底面能稳稳贴在工作台T型槽面上、顶面留出安装平面，同时侧向不能因为悬臂加载出现晃动感的过渡支座，直接用整块方块料铣削既浪费坯料，实心块自重也偏大，设备移位时操作工搬抬费劲，因此才做成了底部方形法兰底板、中间方形立柱、四周加三角加强肋的构型。

　　先从安装边界说起，底部的方形法兰板是整个零件和工作台面接触的唯一基准面，板的四周边缘向外伸出立柱截面，预留出螺栓穿孔的位置，实际投产时可以在底板四个角加工沉头通孔，直接用内六角螺栓穿过孔位锁在工作台的T型螺母上，装配时不需要额外做焊接固定，拆装调整工位位置都很方便。底板的厚度方向预留了足够的承压余量，当顶面立柱承受竖直向下的压载荷时，底板不会因为局部压应力出现板面凹陷，底板和工作台面贴合后，整个支座的抗倾覆能力完全由底板的外伸边长决定，侧向受力时倾覆支点落在底板边缘，肋板传递过来的弯矩会被底板的螺栓锁紧力直接抵消。

　　中间的立柱采用等截面方形结构，相比圆柱立柱，方柱的四个平面天然就是加工基准面，后续在柱面加装传感器支架、走线槽或者行程挡块时，不需要再额外铣出安装平面，直接靠平面贴合就能锁附螺钉，定位精度更容易保证。立柱的顶面是最终的功能安装面，这个面的平面度在加工时需要和底面做平行度管控，保证安装在顶面的工装或者检测元件不会出现倾斜偏角。

　　四周布置的三角肋板是这个结构最核心的补强部分，肋板同时连接底板上表面和立柱的四个侧壁，每一块肋板都呈直角三角形，两条直角边分别贴合底板和立柱，把立柱根部原本容易出现应力集中的直角交接区域，用斜向的筋板把载荷分流传递到底板整个面上。如果没有这几块肋，立柱和底板连接的焊缝或者铸造圆角位置，在受到侧向水平推力时，根部的弯曲应力会非常大，反复加载后很容易出现开裂；加上肋板之后，立柱的悬臂有效计算长度被肋板大幅缩短，截面的抗弯模量成倍提升，哪怕用和实心方块相同重量的坯料，带肋结构的侧向刚性也远高于整块实心铣削的方案。

　　实际应用场景里，这类支座可以放在自动化生产线的工位旁，用来安装接近开关、光电传感器的安装立杆，也可以作为小型手动压装机构的机座，承受压装时的竖直反冲力；在教学实训场景中，这个构型同时覆盖了拉伸凸台、特征阵列、肋板生成、倒角圆角处理这些最常用的三维建模指令，练习者可以先分别绘制底板和立柱的两个方形草图，拉伸生成两个基础实体，再通过肋命令直接选取立柱侧壁和底板面生成三角筋，之后对四块肋板做圆周阵列或者镜像特征，快速完成整体结构，最后再给所有锐边加上铸造圆角，避免热处理或者使用过程中出现应力集中裂口。

　　从尺寸配合的角度考量，底板的边长需要至少大于立柱截面边长的两倍，才能给四角的安装螺栓留出足够的扳手操作空间；肋板的厚度不需要和立柱壁厚保持一致，通常取立柱壁厚的0.6到0.8倍就可以满足刚性需求，过厚的肋板反而会在铸造或者3D打印过程中因为厚薄不均出现缩孔变形。立柱的高度可以根据现场需要的垫高距离调整，但加高立柱的同时必须同步加宽肋板的斜边宽度，保证肋板的斜向支撑角度维持在45度左右，支撑效率最高。整个结构没有复杂的曲面特征，所有特征都是规则的平面和直角相交，不管是采用铸造后铣削加工、钢板焊接成型，还是直接用FDM工艺3D打印做轻量化工装，都能快速成型，不需要特殊的刀具或者工装夹具，非常适合作为非标高设计备里的通用支撑底座单元，在小批量自动化改造项目里可以直接调整长宽高参数，衍生出不同负载等级的系列支座。
