大容量储能铅酸蓄电池组结构设计

　　这套三维结构对应的是工业场景里常用的大容量阀控式铅酸储能蓄电池，额定电压24V、容量200Ah，这类电池在工程现场的适配场景非常广泛，既可以作为离网光伏储能电站的后备储能单元，也能配套在通信基站的不间断供电系统、厂区应急照明回路、大型自动化生产线的UPS后备电源、电动仓储车辆的动力源，或是海事船用设备的备用供电组里使用。

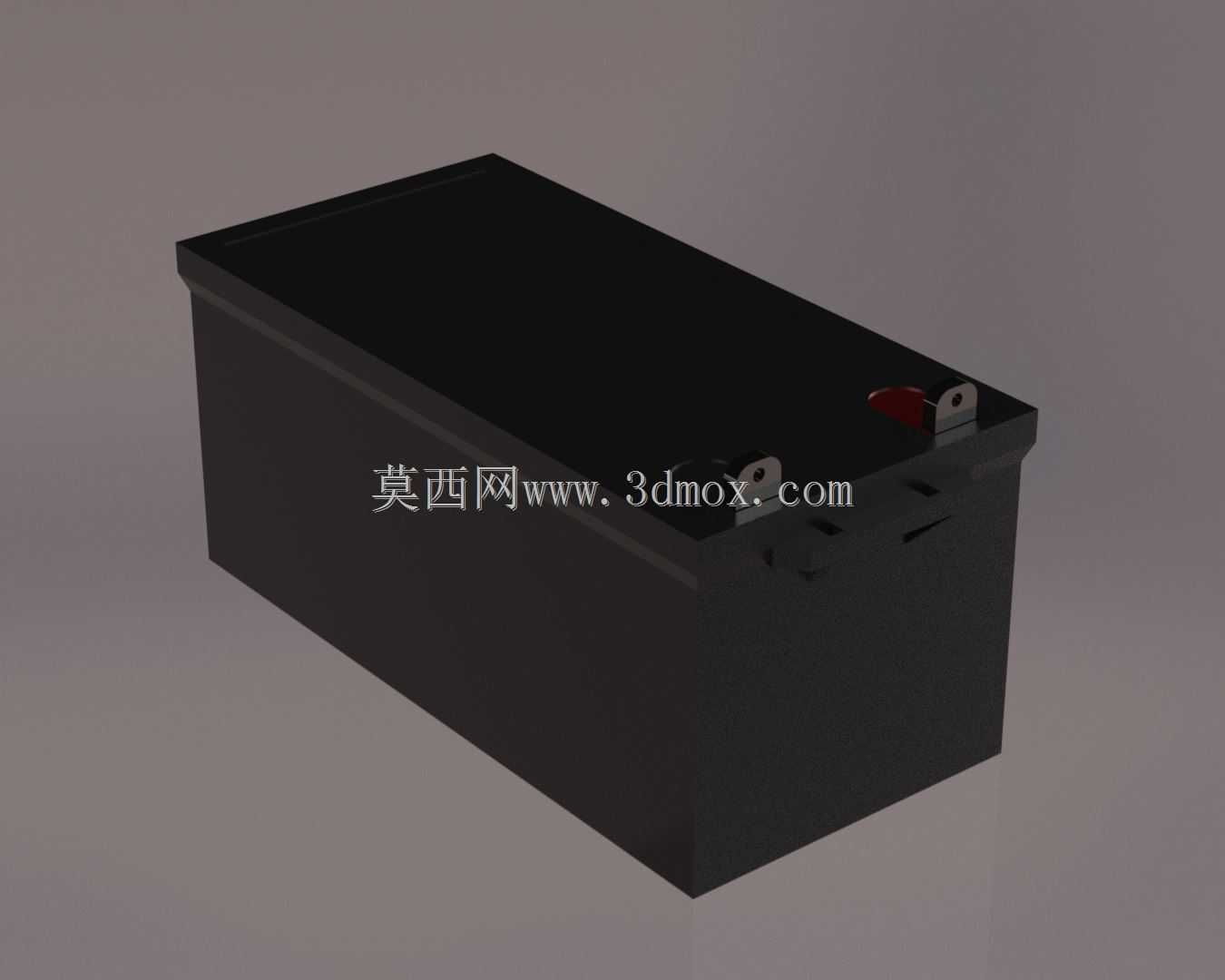

　　从现场安装的实际边界来看，这类大容量电池单体重心偏高、满载电解液后整体重量较大，外壳采用整体注塑成型的长方体槽体结构，建模时首先把壳体的拔模斜度做了还原：槽体四周侧壁并非垂直直面，而是沿脱模方向预留了合理的拔模角度，既符合注塑生产的工艺要求，也让多个电池并排排布安装时，相邻壳体之间不会出现侧壁完全贴死、散热间隙不足的问题。壳体顶部的封盖和槽体采用热封密封结构，盖体边缘预留了一圈密封配合凸台，对应槽体上口的密封凹槽，装配后可以完全避免电解液渗漏，满足阀控电池免维护的使用要求。

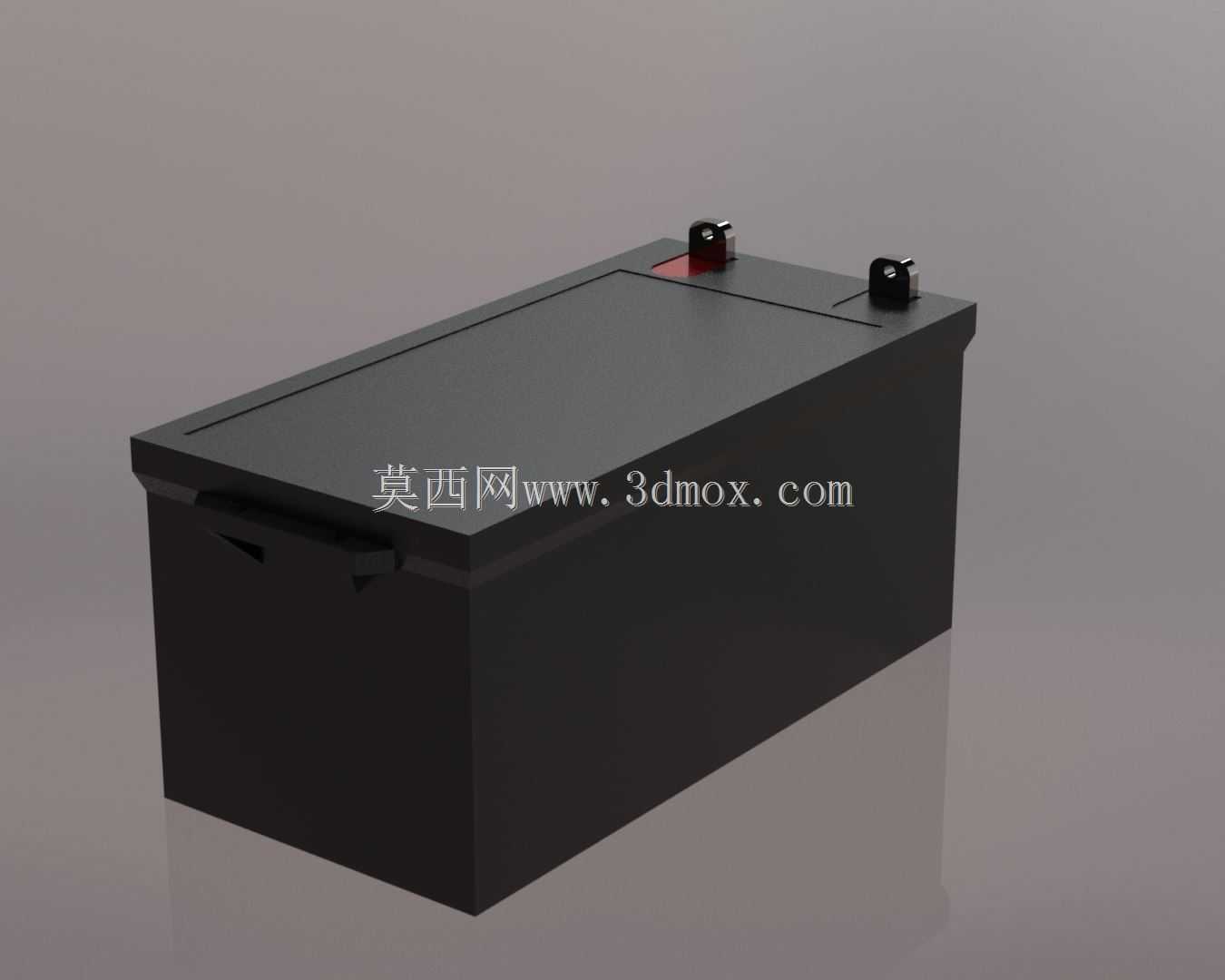

　　顶部的接线端子是整个结构设计里需要重点核对安装干涉的部分，模型里还原了两个内嵌铜质接线柱的端子座，正负极端子分别做了标识区分，端子周边预留了足够的扳手操作空间：现场接线时需要用扭矩扳手拧紧铜接线鼻，如果端子和壳体侧壁、或是相邻电池的端子间距过小，普通开口扳手无法垂直施力，很容易出现接线松动、接触电阻过大发热的隐患。建模时特意在端子外侧留出了不小于30mm的操作余量，同时端子座高出盖体平面，避免表面积液顺着接线柱渗入壳体内部。盖体表面还做了多条交错的加强筋布局，大容量电池在搬运、堆叠运输过程中，顶面需要承受上层货物的压载，纯平面的塑料盖长期受压容易出现凹陷变形，纵横分布的加强筋既可以提升盖体的整体抗弯刚度，也能在多个电池堆叠存放时，让上层电池的底部凹槽和下层盖体的筋位形成定位，避免运输途中出现滑移错位。

　　从安装适配的角度考量，这类200Ah等级的电池通常不会单只使用，多只串配组成电池组时，需要统一安装在标准电池柜或是钢制电池架上，模型的壳体底部做了平整的支撑底面，四角位置对应电池架的安装限位挡边，放置后不会出现横向窜动；壳体侧壁没有外凸的多余结构，宽度方向适配标准19英寸电池柜的层架间距，深度方向预留了接线走线的空间。现场运维的时候，电池组需要定期检测端电压、测量壳体温度，外壳的大平面结构方便粘贴温度传感器、布置巡检标识，槽体侧面的内凹区域还可以粘贴参数铭牌，不会因为搬运摩擦导致标识磨损。

　　结构设计阶段也充分考虑了搬运工况，满重量的单只电池重量接近七十公斤，纯靠人工徒手搬运很容易滑脱，模型在壳体两端的盖体下方隐含了内嵌提手的让位空间，配套的搬运吊带可以从壳体底部兜承，两端挂接在顶部的挂点位置，叉车或者手动液压车转运时，托盘的叉齿间隙也和电池底部的支撑高度匹配，不需要额外加装复杂的搬运附件。和小容量便携电池不同，这类工业储能电池的设计优先级首先是运行可靠性：壳体的壁厚均匀过渡，转角位置全部做了圆角处理，避免注塑成型时在尖角位置产生应力集中，长期使用中受温度循环变化、内部电解液轻微膨胀的作用力，圆角结构可以大幅降低壳体开裂的概率。顶部的安全阀安装位也在盖体上做了预留，当电池内部充电产生的气体压力超过阈值时，安全阀可以自动开启泄压，防止壳体鼓胀变形，模型里对应阀位的安装凸台做了加厚处理，保证阀件密封压装后不会出现松动。

　　在成套电源系统的布局里，这类电池的三维模型可以直接导入到电池柜、储能集装箱的总装文件里做干涉校验：核对层架的承重梁位置是否和电池底部支撑面对齐，相邻电池之间的散热间隙是否满足10mm以上的要求，正负极之间的连接铜排走线长度是否合理，柜门关闭后会不会和顶部凸出的接线端子发生碰撞。很多现场安装出现的返工问题，往往就是在选型阶段只核对了电池的容量参数，没有还原真实外形的凸起、端子位置和操作空间，等到现场布线时才发现扳手无法就位、铜排长度不够、柜门关合干涉，这套完整的实体结构把所有外轮廓的细节、端子的相对位置、壳体的拔模斜度全部做了还原，结构工程师在做电池舱布局、运维通道设计、散热风道规划的时候，可以直接提取外形尺寸做边界约束，不需要再反复对照二维样本图纸估算间隙，能有效减少成套供电设备在装配阶段的适配错误。
