长条形嵌入式系统安装储物柜体

　　这套长条形嵌入式储物柜体的三维结构，面向狭长安装空间内的系统组件收纳、线路整理与操作终端集成场景设计，常见于工业操作台侧边、自动化设备机架旁、实验室工位侧墙、办公系统集成工位以及狭长型设备舱内部，用来替代零散外露的安装支架与开放式走线槽，把控制模块、转接板件、小型传感单元、配套接线端子统一收纳在封闭钣金腔体内，既避免车间粉尘、切削液飞溅直接落在元器件表面，也能减少工位旁杂物堆积、线路剐蹭带来的运维隐患。

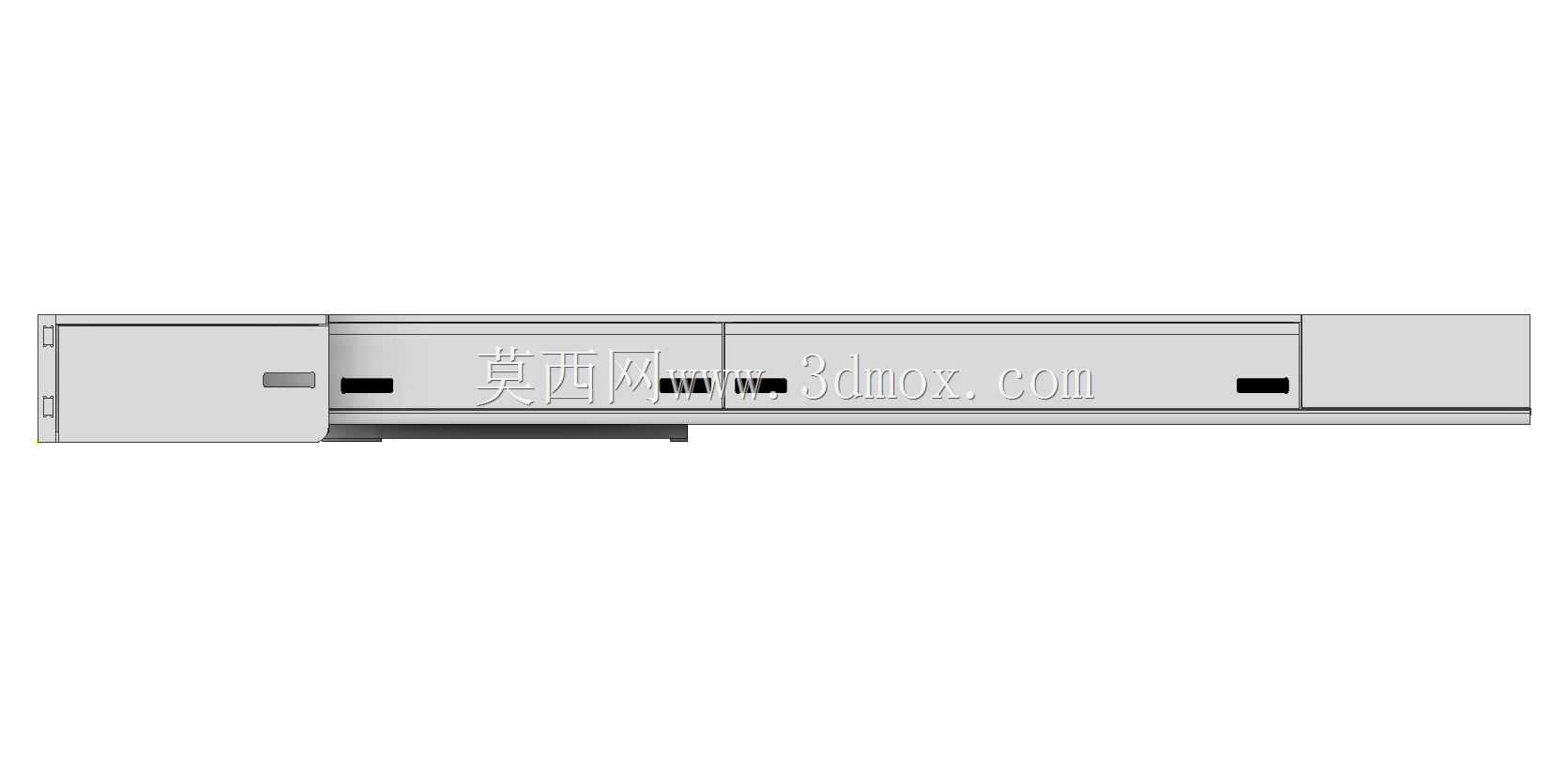

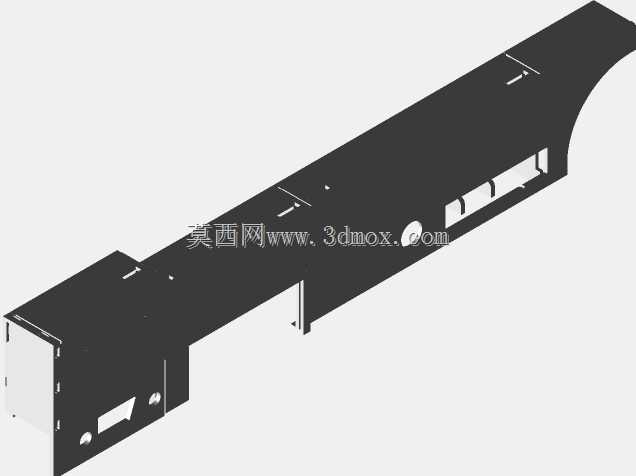

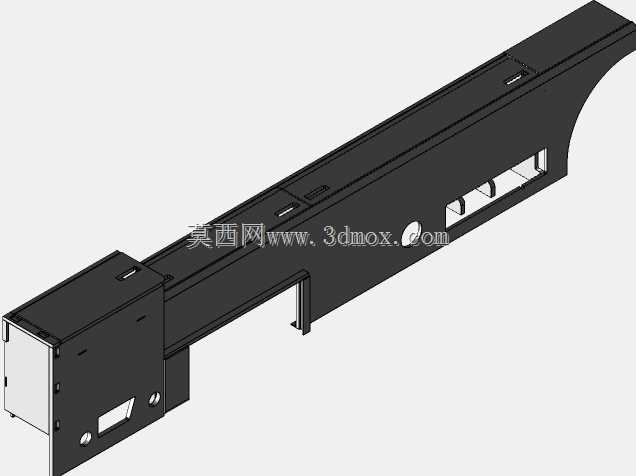

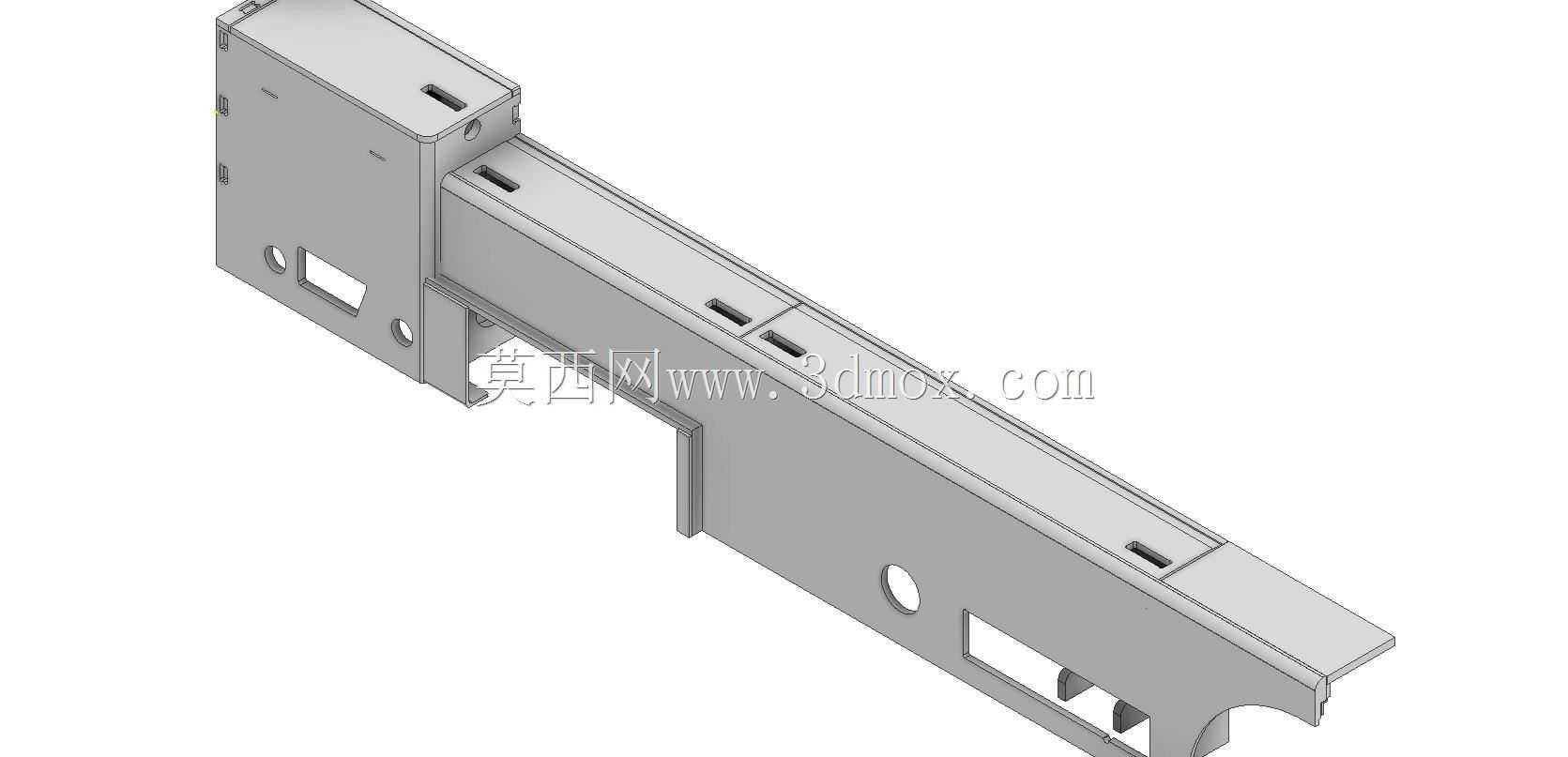

　　从实际安装边界来看，柜体整体采用窄长型布局，主体沿水平方向延伸，总长远大于自身宽度与高度，适配墙面预留的狭长安装空位、设备机架侧边的剩余间隙，不需要占用工位正面的操作空间。柜体一端设置加高的方正安装腔，该区域预留了方形开孔与圆形安装孔位，方形开孔可嵌入操作面板、指示灯组、小型显示屏或者接线插座，圆形孔位用于穿设外接电缆、固定安装转轴或者装配锁具；沿长向延伸的窄段为等截面储物腔，腔体内可分层放置薄型控制板、线路转接模块，长腔顶面均匀开设多组长条形开槽，这些开槽既可以作为内部元器件的散热通风口，也能作为柜内隔板的调节固定位，根据收纳组件的高度灵活调整内部隔层间距，不用在现场额外二次钻孔加工。

　　柜体的折边结构全部采用一体化钣金折弯思路设计，所有棱边做折弯翻边处理，没有尖锐外露的裁切边，既提升了薄壁板材的整体结构刚性，避免长条形柜体在悬空安装时出现中段下垂变形，也能防止装配、运维人员抽拉组件时被锐边划伤。柜体下部预留了两处异形镂空与圆形通孔，下部镂空用于穿过从柜体引出的动力线、信号线，方便柜内元器件和下方工位的设备直接走线，圆形通孔可装配走线防水接头、固定接地柱或者安装辅助支撑脚；柜体侧面分布的多个小圆孔为自攻螺丝、抽芯铆钉的装配位，用于把柜体分体加工的侧板、背板、内部安装导轨锁紧为整体，装配时不需要复杂的焊接工装，普通钣金车间即可完成折弯、冲孔、锁固全流程加工。

　　设计过程中优先考虑了狭长空间的利用率：常规方正储物柜无法塞入设备旁的窄缝间隙，这套柜体把收纳腔沿长向拉伸，在有限的横向宽度内拓展出连续的储物空间，长腔内部可沿长度方向排布多组并排安装的小型模块，模块之间通过腔体内预留的卡槽分隔，避免设备移动、柜体晃动时模块互相碰撞。加高的端腔作为操作与接口集中区域，把需要人员频繁触碰的面板、插座全部布置在工位人员伸手可及的一端，长腔内部则放置不需要日常操作的元器件、备用接线与配套工具，日常巡检时只需打开端腔盖板即可完成状态检查，长腔段仅在定期维护、更换模块时开启，大幅减少日常运维的操作步骤。

　　柜体的安装固定位分散在端腔背板与长腔的两端背板上，多点位锁固的方式可以把长条形柜体牢牢贴合在墙面或者机架型材上，即使柜内放置多组金属模块、整体负载较大，也不会出现单点固定带来的柜体翘曲、震动异响。柜体底部的外翻折边同时承担承重托边的作用，当内部放置较重的变压器、电源模块时，折边可以托住内部安装板的边缘，把载荷分散到整个柜体侧壁，避免安装板长期承重后从固定螺丝处撕裂。针对车间多尘、多油污的使用环境，封闭的柜体结构可以阻挡大部分粉尘进入腔体内，顶面的通风开槽开设在朝上的立面，开槽宽度控制在小尺寸范围内，既保证热空气可以自然向上流出散热，也能避免大尺寸杂物、工具直接掉落进柜内损伤元器件。

　　在工位集成场景中，这套柜体可以沿设备侧边横向布置，外接线路从端腔的面板孔位接入，内部线路沿长腔侧壁走线，多余的线缆收纳在长腔尾部空余区域，整个工位外侧看不到杂乱的拖线，既满足车间5S整理的布局要求，也能降低线路被过往工件、工具剐蹭断裂的风险。建模时完整还原了每一处折弯余量、冲孔位置与装配对位缺口，钣金展开后可直接导入激光切割设备下料，折弯工序的折边顺序、避让间隙都在结构中做了对应处理，不会出现折弯时板材干涉、孔位错位的问题，后续如果需要调整柜体长度，仅需拉伸长腔的中段截面、对应增加顶面开槽数量即可，端腔的接口结构、安装孔位可以完全通用，大幅衍生不同长度规格的柜体产品，适配不同尺寸的工位与设备安装间隙。
