折叠便携充电式手提照明台灯结构

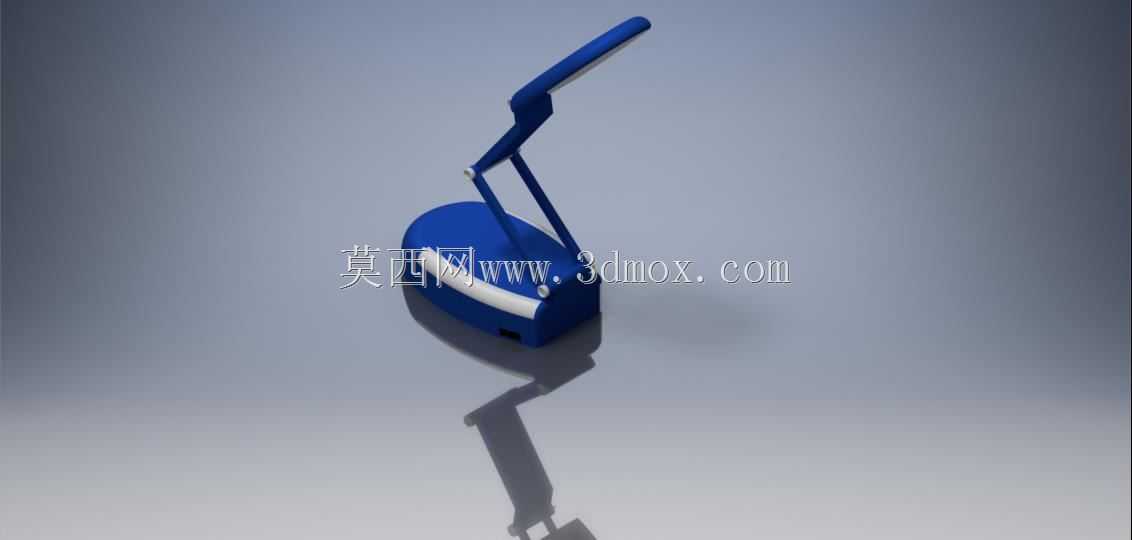

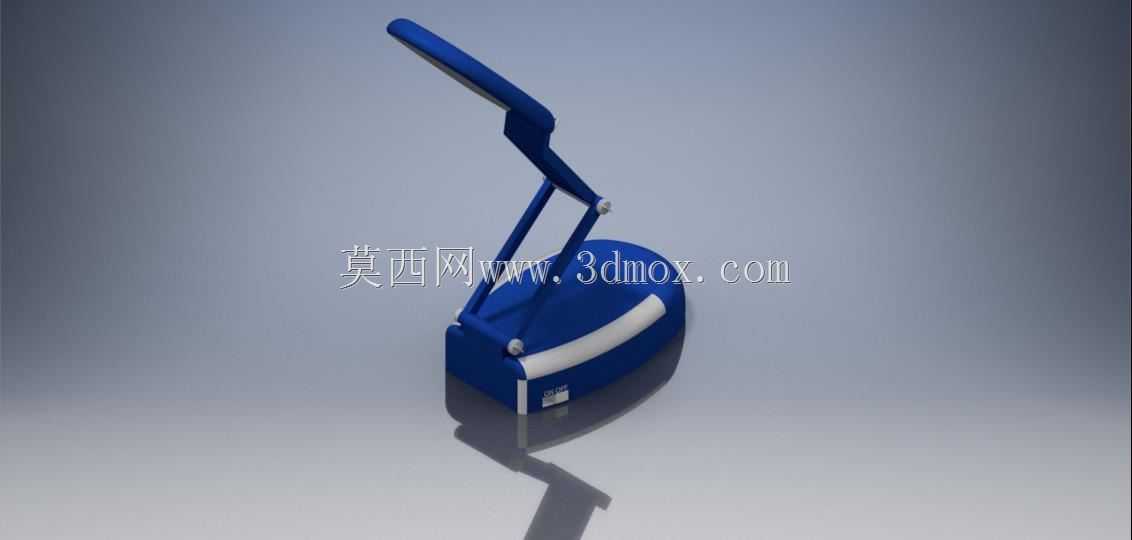

　　这套三维结构围绕可折叠充电手提灯展开，主体由底座、双段铰接支撑臂、长条灯头和内置供电模块组成。底座采用近似椭圆的低重心轮廓，底部预留平稳放置面，内部容纳电池包与控制电路，侧面设置充电接口和开关区域；底座前缘加入浅色握持或装饰条，使设备在移动携带时具有明确的手提灯特征。支撑部分不是简单立柱，而是通过两组平行连杆和侧向铰接轴实现多段折叠，灯头可在收拢状态贴近底座，展开后抬高并向前伸出，适合桌面阅读、设备检修、临时工位照明等场景。

　　从实际使用看，这类灯具常出现在没有固定照明条件的区域：车间装配台旁的临时补光、仓储盘点时的近距离照明、户外维修或停电应急场景，都要求灯具既能独立放置，又能快速调整照射方向。模型将电池、灯体和折叠机构整合在同一底座内，减少外部电源线对作业范围的限制。底座重量和轮廓需要与展开后的灯臂力矩匹配，否则灯头伸至高位时容易出现前倾；因此在结构布置上，较重的电池应尽量靠近底座下部和后侧，铰接支座则固定在底座中后部，使展开状态下的合力投影仍落在支撑面内。

　　灯头采用细长条形外观，内部适合布置LED光源板、扩散罩和散热衬板。长条形态相比单点灯头具有更大的发光面，可在桌面形成较均匀的光斑，降低阅读和小件装配时的阴影。灯头与上臂之间设置旋转关节，允许灯头绕横向轴俯仰调节；上下臂之间的关节承担主要角度锁定，臂杆采用平行四杆思路时，灯头在升降过程中姿态更稳定，不需要每次展开都反复校正照射角度。关节处的圆形轴帽在模型中表现清晰，工程细化时可对应销轴、摩擦垫片、锁紧螺母或扭簧结构。

　　外形边界方面，收拢后整机高度明显降低，灯臂沿底座上方折回，适合放入工具箱、抽屉或车载储物格；展开后灯头高度取决于两段臂长和关节转角，设计时需校核最大仰角、最低工作角以及灯头与底座之间的干涉距离。底座侧壁不能与下臂回转轨迹发生碰撞，充电接口位置也应避开臂杆收拢区域。若用于批量制造，底座可采用上下壳分件，内部设置电池仓、筋位、螺柱和走线槽；臂杆可选用薄壁塑料件或轻质金属型材，在保证抗弯刚度的同时控制整机重量。

　　散热与供电也是该类产品不可忽视的部分。LED灯板背面应保留与灯头上壳接触的平面，必要时加入导热垫；电池仓与光源腔之间宜设置隔离筋，避免热量长期集中在电池附近。底座内的走线需穿过铰接轴附近，设计时要预留弯曲半径，不能让导线在反复折叠后被销轴夹伤。开关、充电口和指示灯集中在底座侧前方，有利于用户在灯头展开时直接操作。整体模型把外观曲面、折叠关节、底座配重和功能开口统一表达，可作为便携照明产品结构评审、运动干涉检查和后续详细设计的基础。
