指针式温湿度计外观结构设计

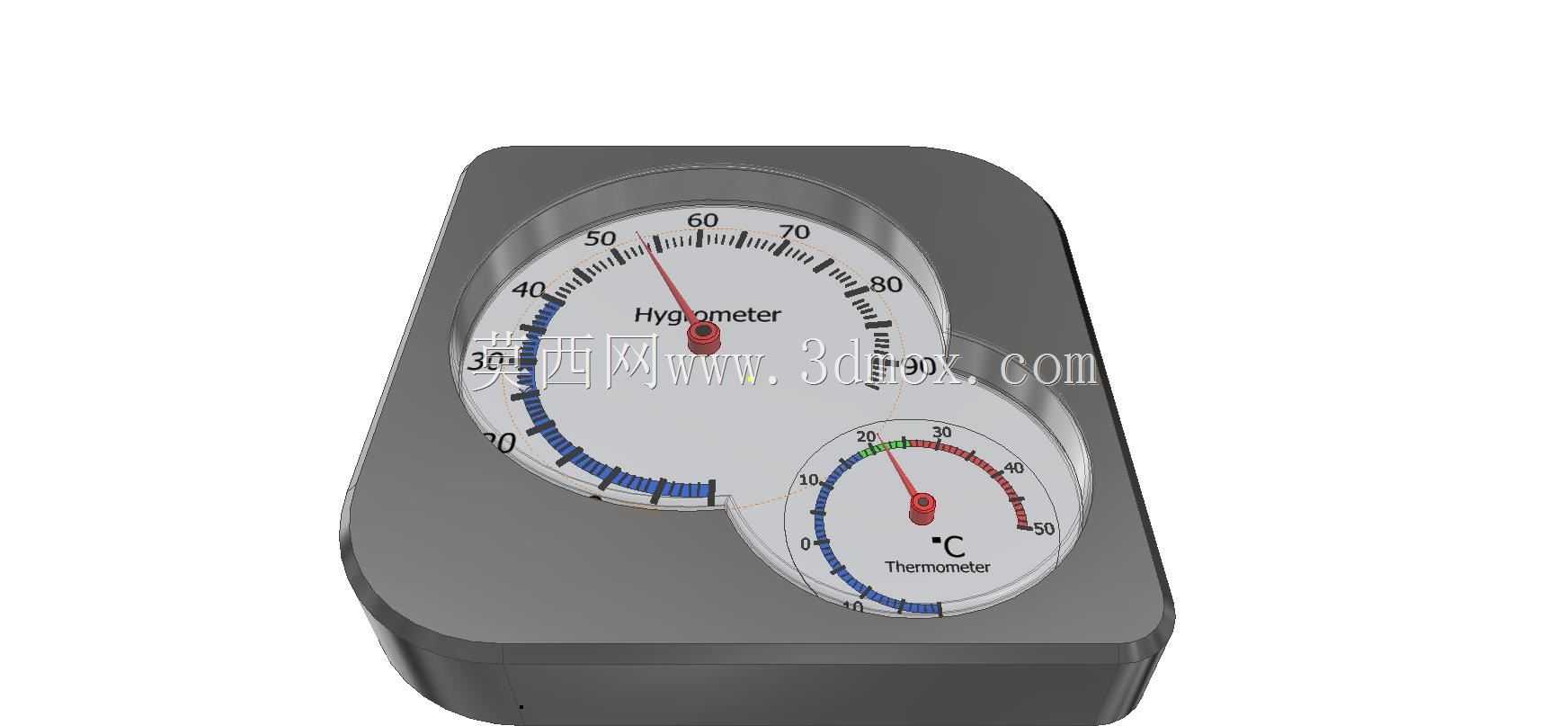

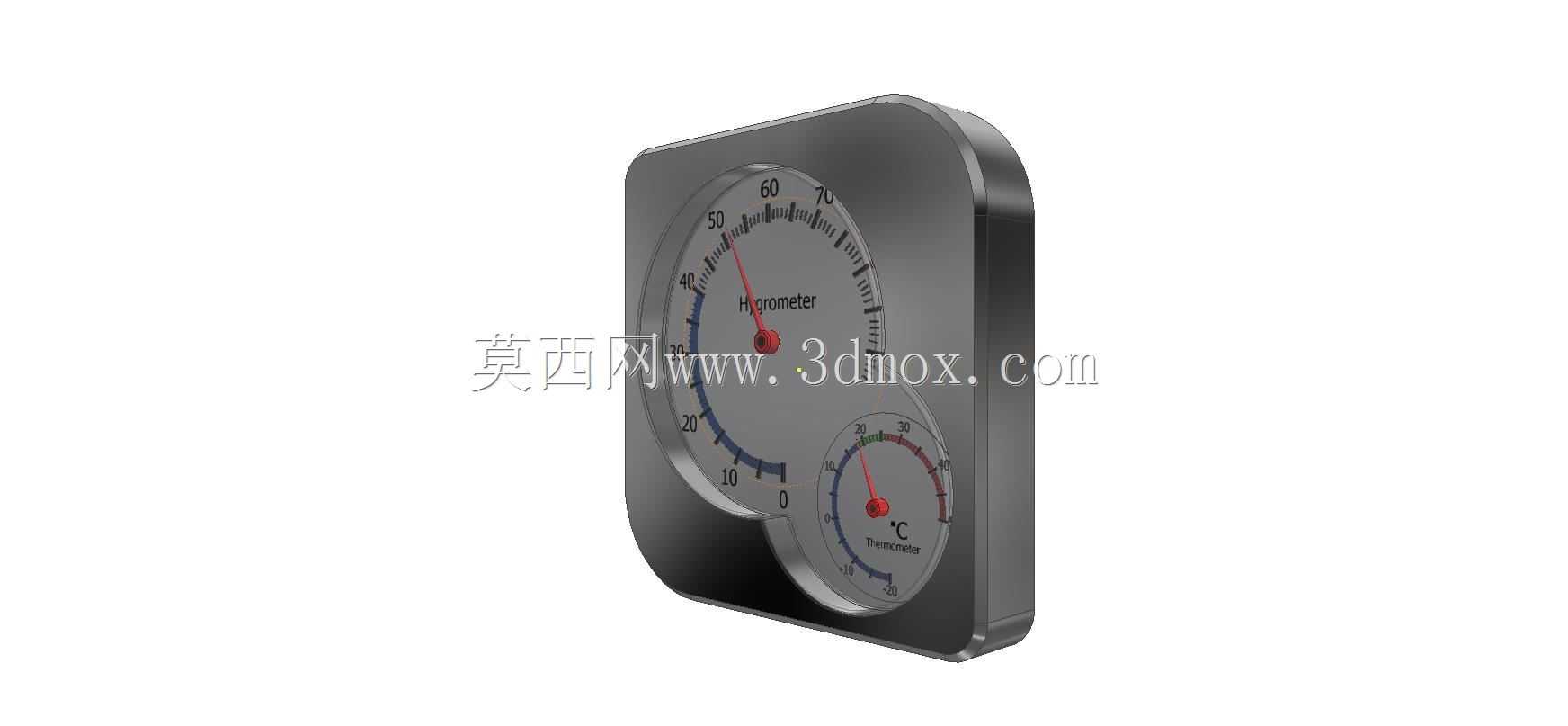

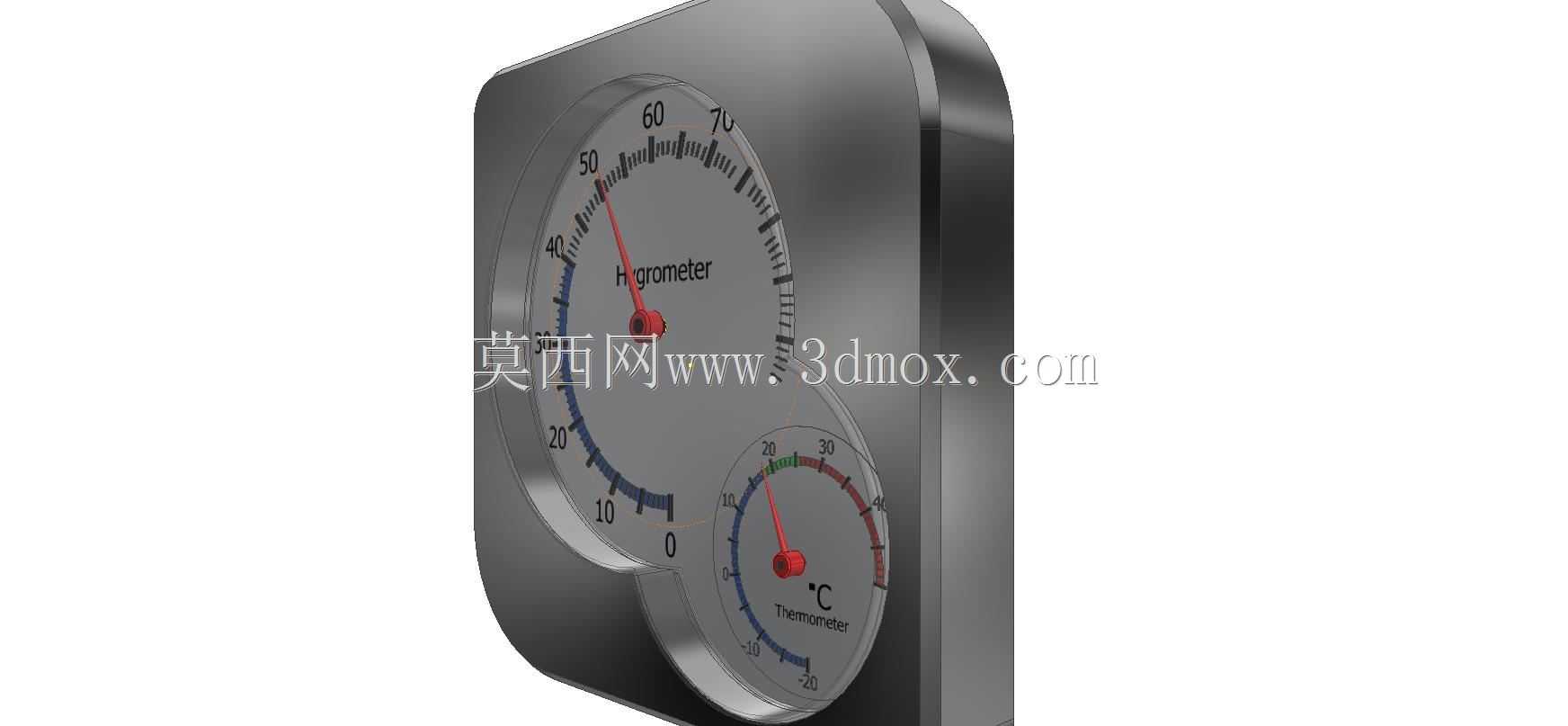

　　这款指针式温湿度计采用一体化壁挂式壳体设计，整体轮廓为带圆角的竖向矩形，壳体边缘做了大弧度倒角处理，既消除了安装使用过程中的磕碰风险，也让塑料外壳在脱模时具备合理拔模斜度。壳体正面覆盖透明防护面板，可隔绝车间粉尘、水汽对内部机芯的侵蚀，双表盘采用上下错位排布方式，上方大尺寸表盘为湿度指示区，下方小尺寸表盘集成温度指示功能，两个表盘的指针转轴独立设置，分别对应湿度感应元件与温度感应元件的机械传动输出。

　　从实际工程应用场景来看，这类机械式温湿度计广泛部署在机械加工车间的恒温装配区、仓储物流库房、实验室环境监测点、纺织车间以及对环境温湿度有管控要求的生产工位。不同于电子数显仪表需要持续供电、长期运行存在电池更换或线路布设成本的特点，该款产品依靠内部感应元件的物理形变驱动指针动作，无需外接电源即可持续工作，在断电、强电磁干扰的工业现场也能稳定提供环境参数读数，适合作为车间基础环境监测的常备仪表。

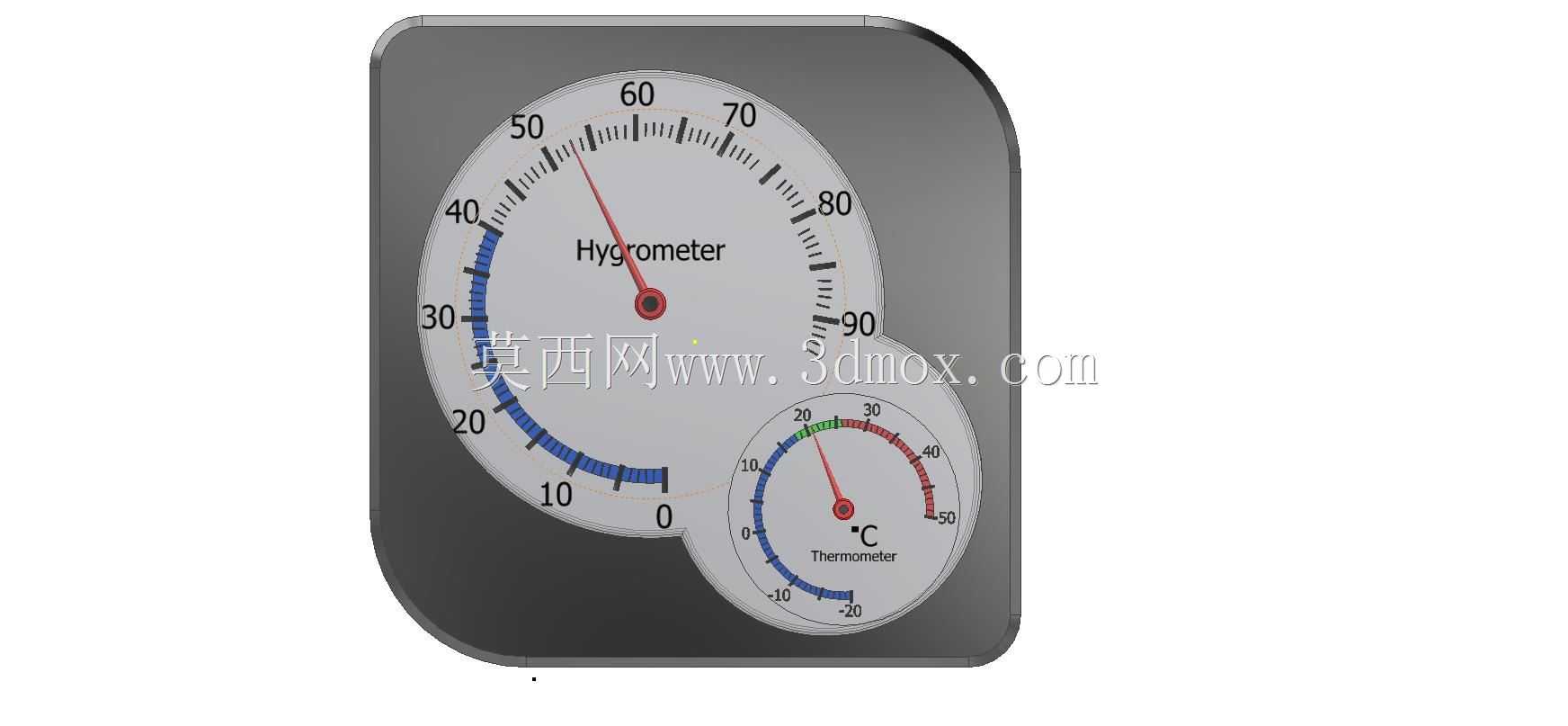

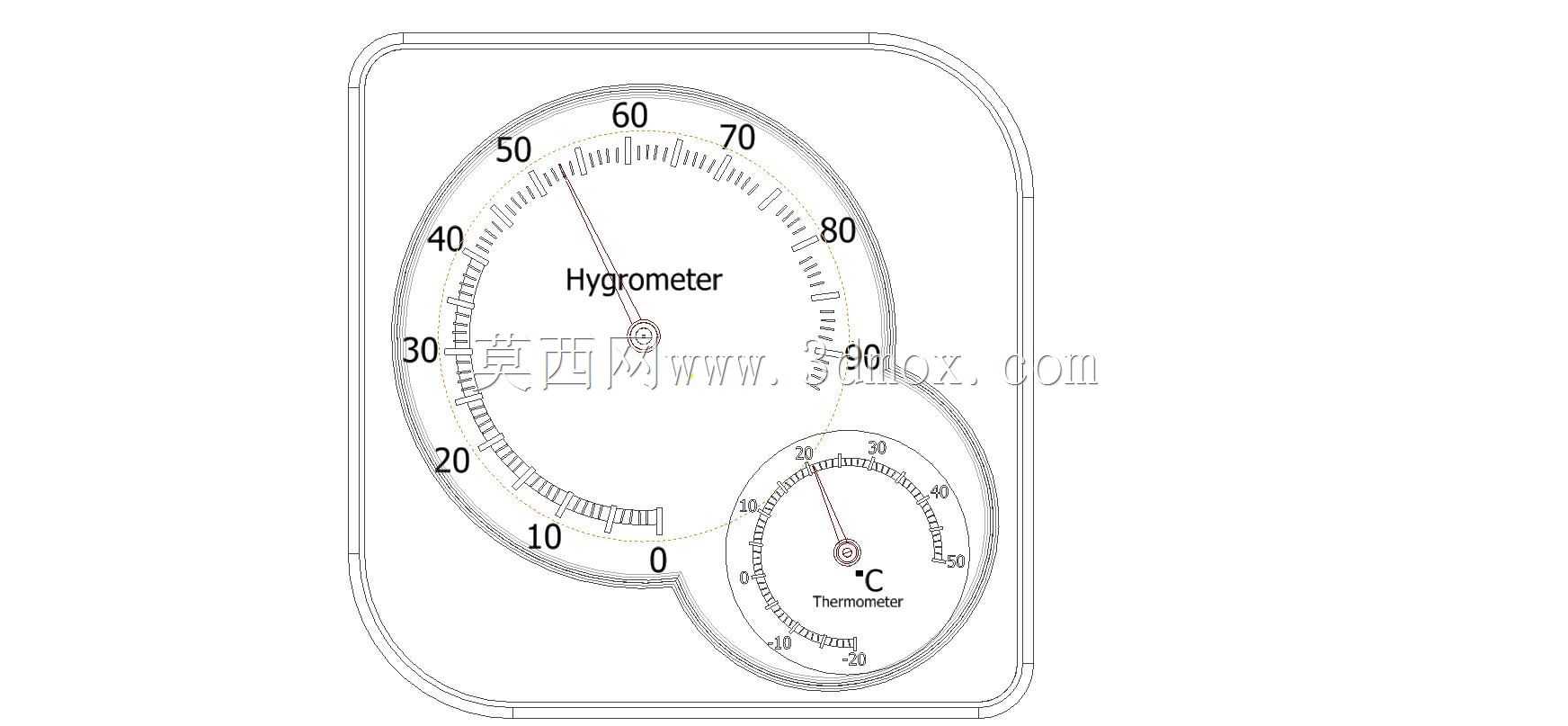

　　表盘刻度设计充分考虑了现场人员快速读数的需求：湿度表盘量程覆盖0到100相对湿度区间，刻度沿圆周均匀排布，0-20低湿区间采用蓝色色段标识，20-80常规舒适区间为白色基底，80-100高湿区间用红色色段标注，操作人员站在1.5米外即可快速判断当前环境湿度是否处于工艺允许范围。温度表盘量程覆盖-20℃到50℃，同样通过蓝、绿、红三色分段标注低温、适宜、高温区间，指针轴心采用红色醒目标识，配合黑色刻度线与白色表盘基底，读数对比度高，即使车间照明条件一般也能清晰识别数值。

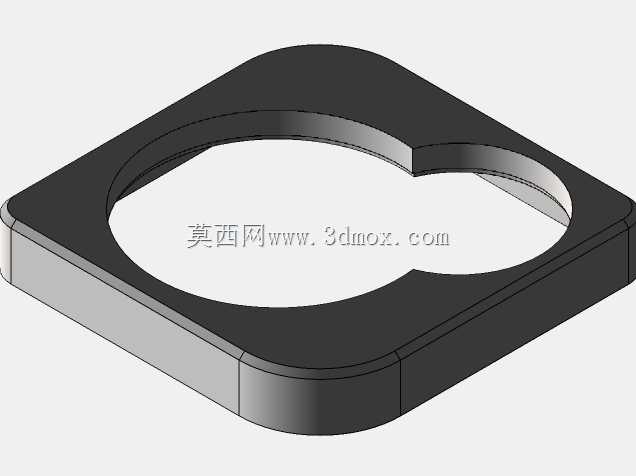

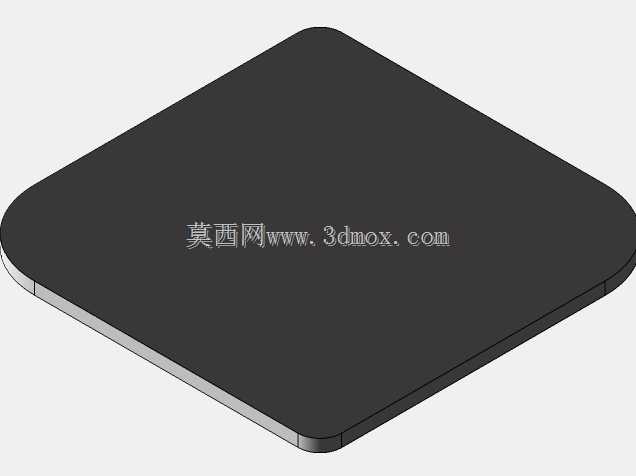

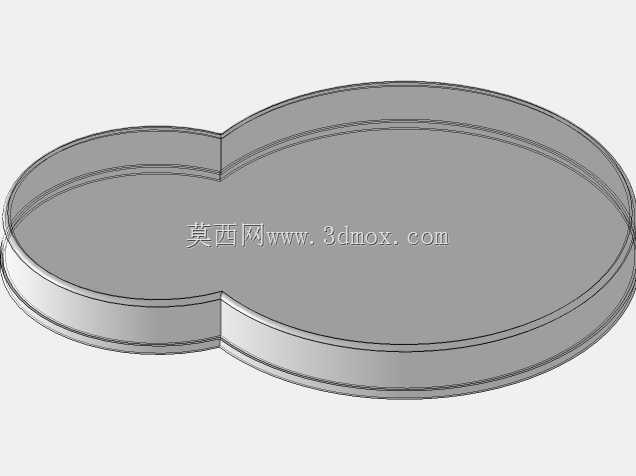

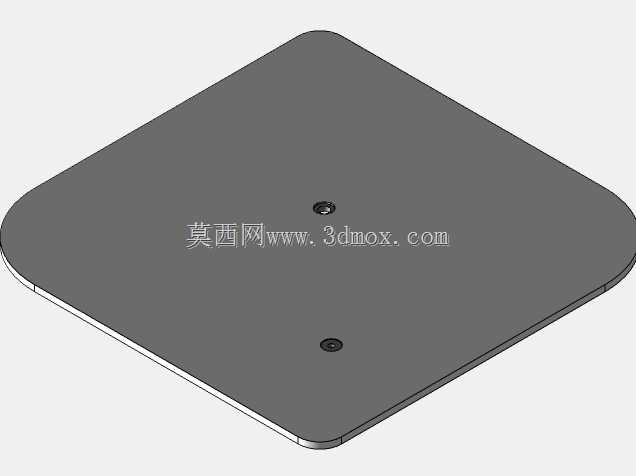

　　结构设计层面，壳体背部预留壁挂安装孔位，可直接通过膨胀螺丝或自攻螺丝固定在墙面、设备侧板、仓储立柱上，安装时只需保证表盘处于垂直水平面状态即可，无需额外校准安装支架。外壳壁厚按照常规ABS注塑工艺选取1.8-2.5mm区间，四周设置加强筋提升壳体抗形变能力，避免长期使用后外壳翘曲导致透明面板与表盘之间出现摩擦卡滞。透明面板采用卡扣加密封胶条的方式与壳体配合，既方便后期拆开维护内部机芯，也能阻挡车间内的切削液雾气、粉尘进入表盘内部，防止刻度面积灰影响读数。

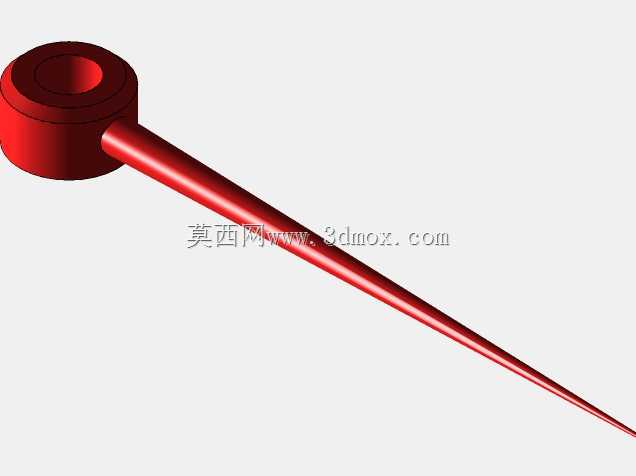

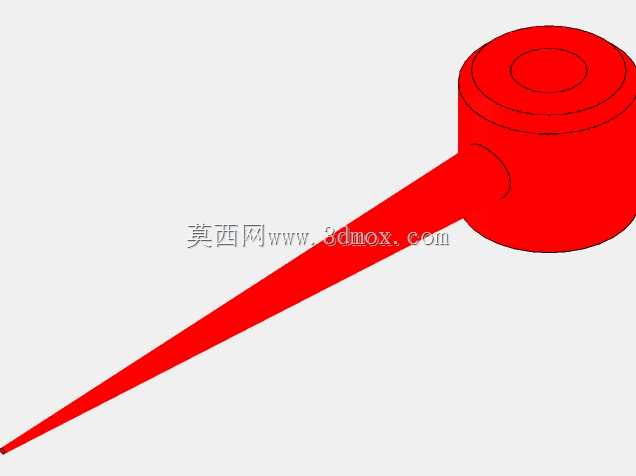

　　内部布局上，湿度感应元件通常采用脱脂毛发或高分子湿敏膜组件，布置在表盘后侧通风区域，壳体对应位置开设隐蔽的通风槽，保证外界空气可以顺畅接触感应元件，同时避免大颗粒杂物直接进入机芯。温度感应元件采用双金属片结构，盘绕在小表盘转轴后方，利用不同金属热膨胀系数差异产生形变，通过齿轮组放大位移后带动指针偏转，整套机械传动结构经过阻尼调校，指针不会因现场气流小幅波动出现频繁抖动，读数稳定性好。

　　安装边界方面，该仪表整体厚度控制在30mm以内，壁挂后突出墙面尺寸小，不会占用车间通道空间，也避免过往搬运工件时碰撞损坏。仪表周边安装时需预留至少50mm的侧边空间，方便空气流通，同时要避开直接吹送冷风/热风的空调出风口、蒸汽管道正上方以及阳光直射位置，防止局部热源导致温度读数失真，也避免长期紫外线照射让塑料壳体老化变脆。在仓储场景使用时，可将其安装在库房距地面1.2-1.5米的墙面上，该高度既符合人员站立读数的视线高度，也能真实反映库房中层存储区域的实际温湿度状态，为物料存储环境管控提供可靠的直观数据支撑。
