带翻盖防护的激光设备外罩壳体

　　这套壳体结构面向小型激光加工、激光打标、桌面式激光检测类工位的防护需求开发，核心作用是把激光发生模块、光路调整组件、电气控制板和作业工位封闭在可控空间内，既阻挡激光漫反射外泄，也隔绝车间粉尘、切削碎屑、人员误触光路的风险。整体采用长方体箱型布局，底部为平整承托基面，可直接放置在工作台面，也能通过底部预留的安装孔位锁附在自动化流水线的工位支架上，箱体长宽尺寸适配桌面级小型激光头的运动行程，内部净空预留了光路偏转、工件摆放、接线走线的冗余空间，不会出现外壳和运动部件干涉的问题。

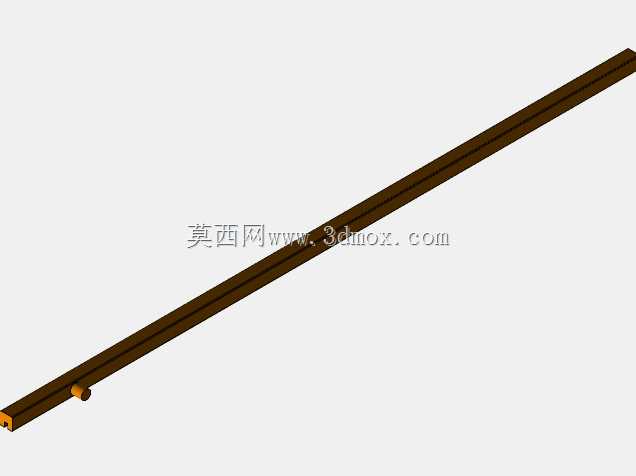

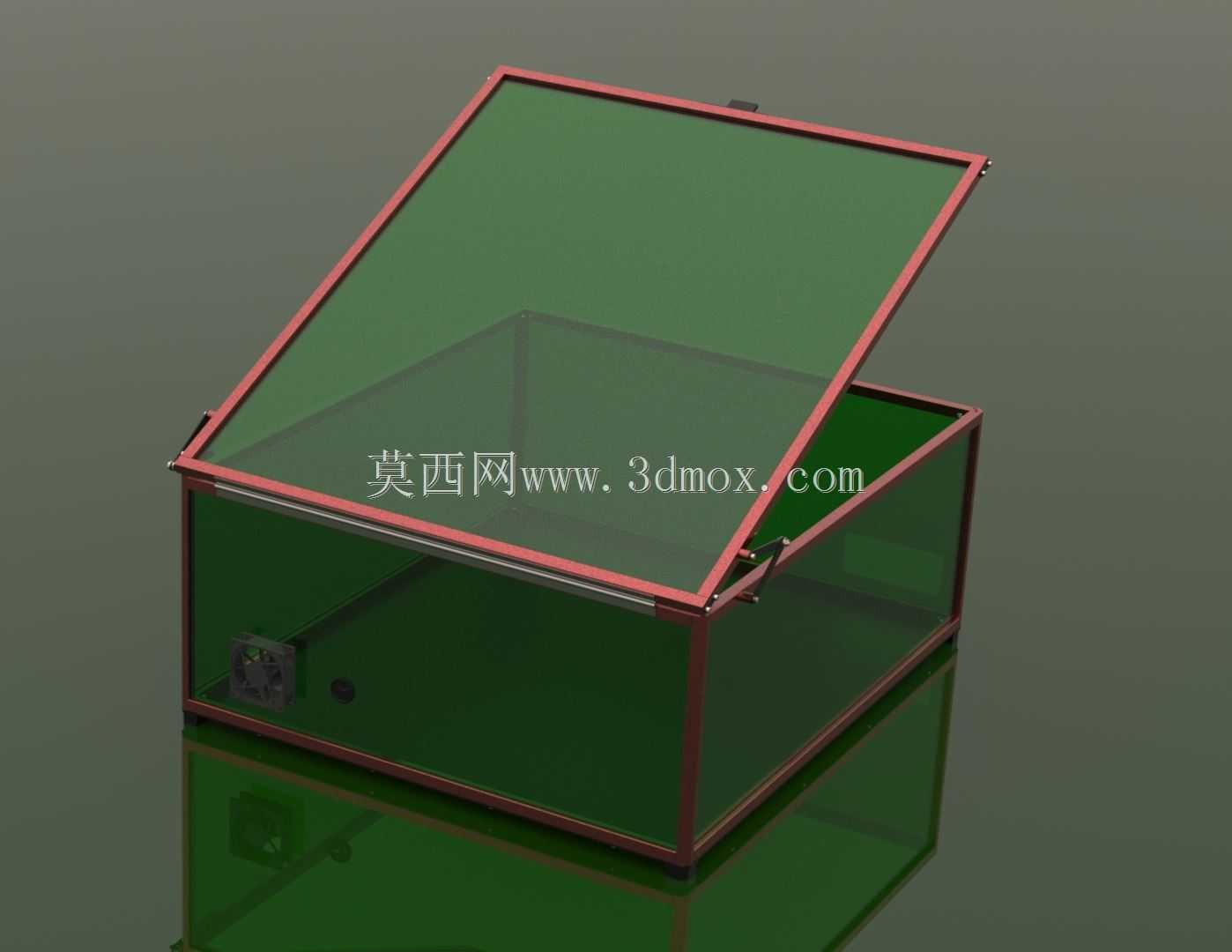

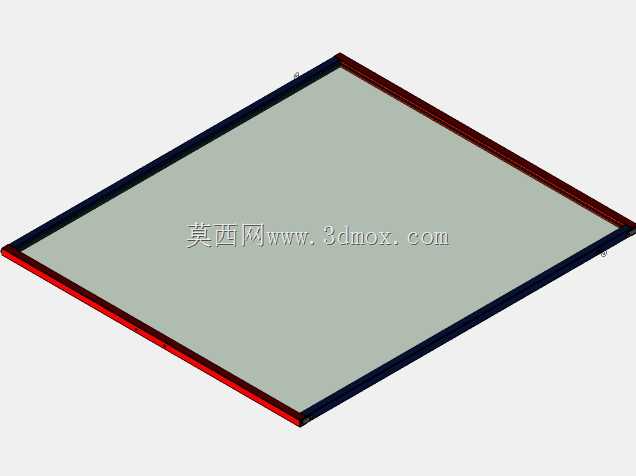

　　防护面板选用深绿色激光防护材质，这类材料对常用波段的激光有显著的衰减作用，操作人员在箱外即可透过面板观察内部加工状态，同时避免直射激光损伤眼睛。箱体框架采用硬质型材拼焊/拼装而成，边框做了圆角过渡处理，没有尖锐外露棱边，框架和防护面板之间预留了密封嵌槽，面板嵌入后通过压条固定，拼接缝隙控制在很小的范围，既能阻挡烟尘从缝隙溢出，也方便后期面板出现刮花、老化时单独拆卸更换，不需要整体报废壳体。

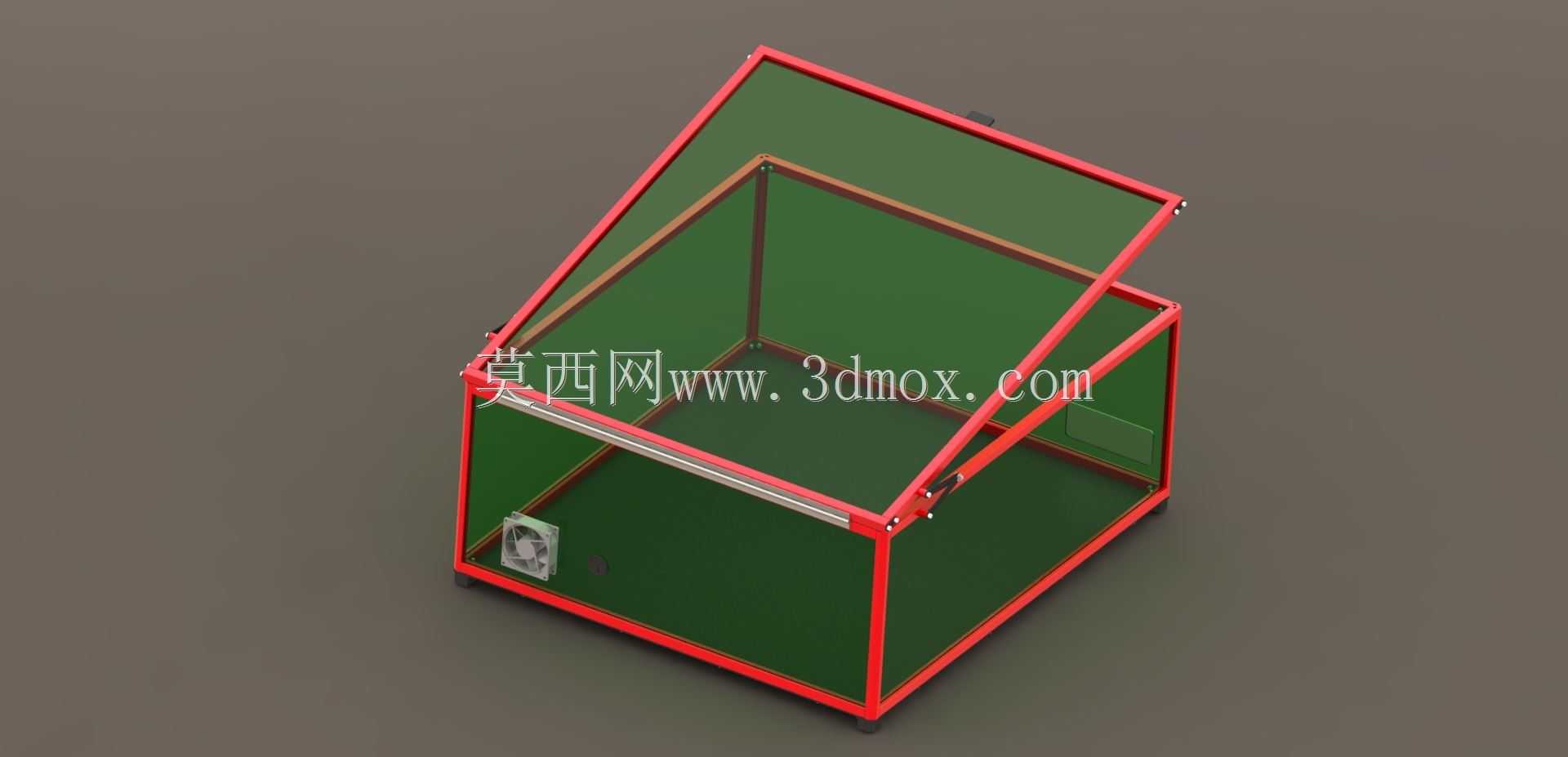

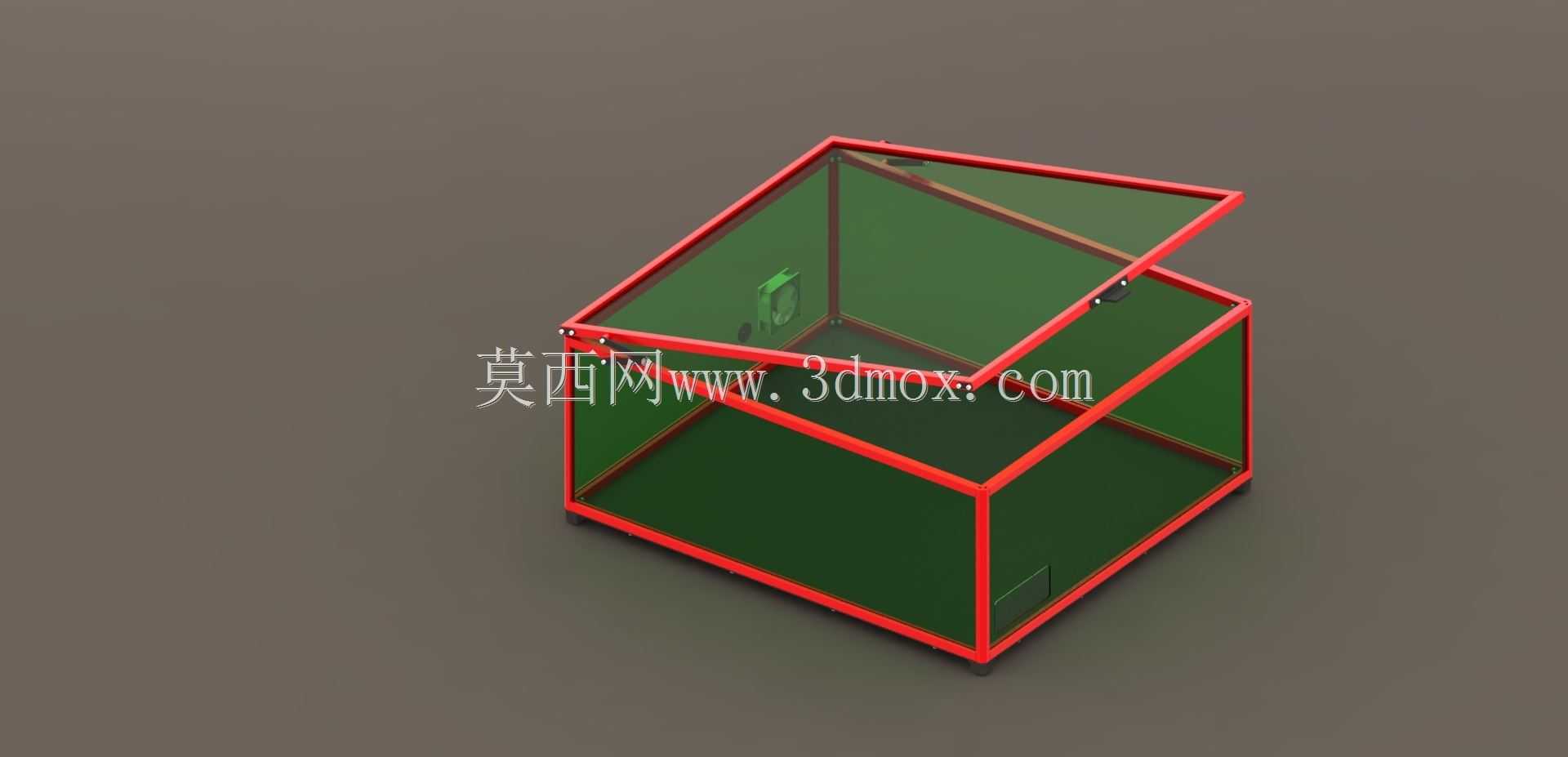

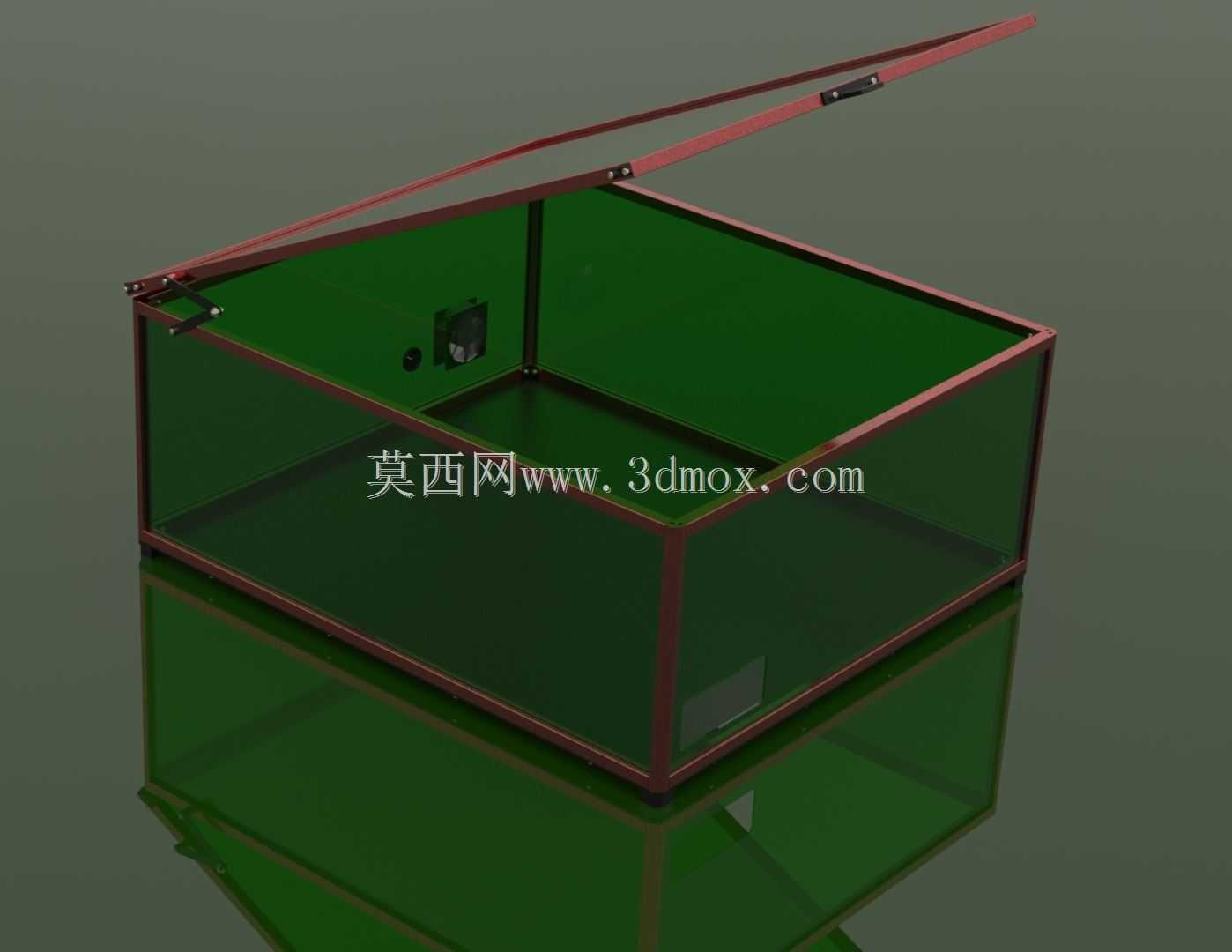

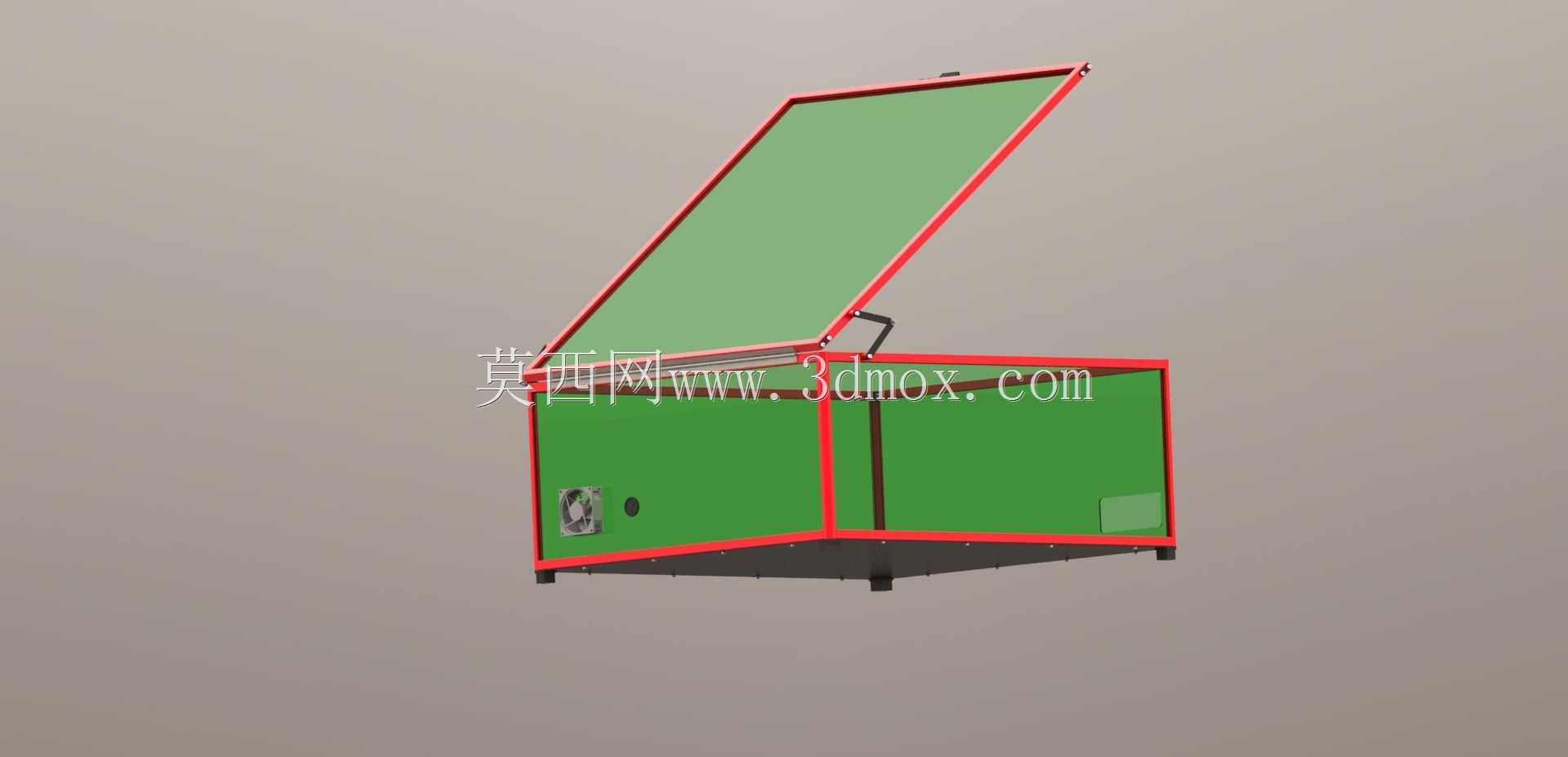

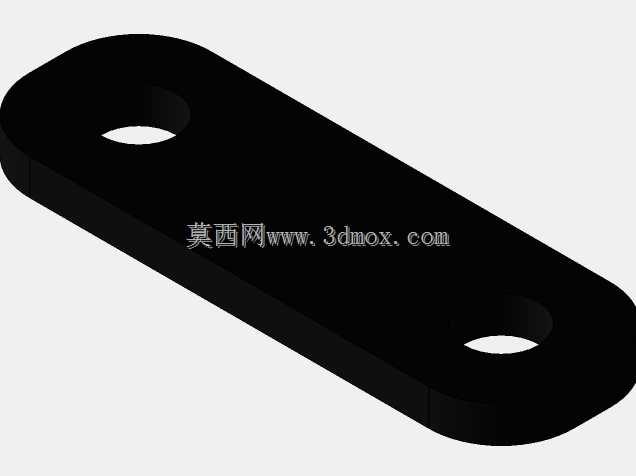

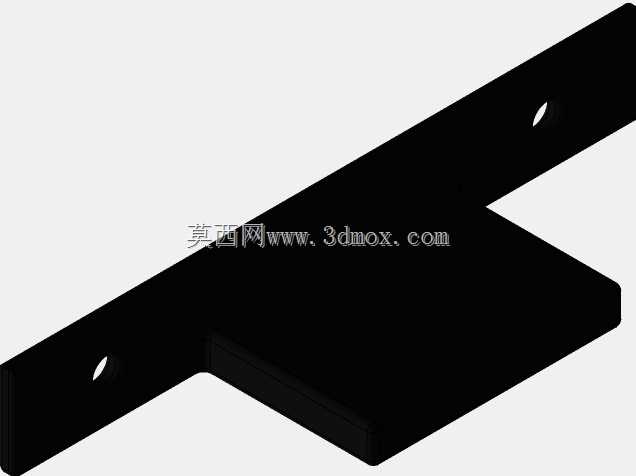

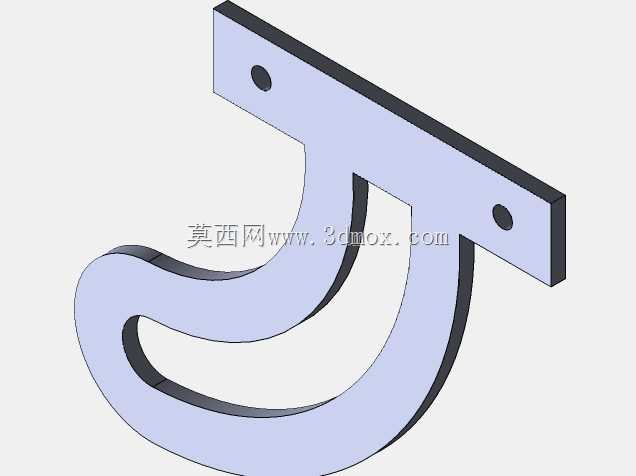

　　顶部采用上翻式翻盖设计，翻盖一侧通过两组铰链和箱体后边框连接，翻开后可以完全露出箱体顶部开口，方便操作人员取放较大尺寸的工件、调整激光头焦距、清理内部加工残留的废料；翻盖和箱体前边框之间设置了锁扣结构，翻盖闭合后锁扣可以把盖体牢牢压紧，避免设备运行过程中盖体意外弹开，铰链处自带阻尼支撑结构，翻盖翻开到指定角度后可以自行悬停，不需要额外加装支撑杆，双手操作工件时不会出现盖体突然下落的情况。

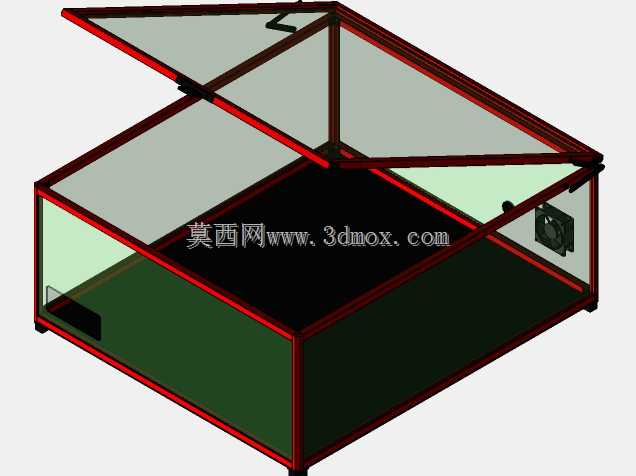

　　箱体侧面板预留了电气接口安装位，图中可见的开孔区域可以嵌入电源插座、控制开关、信号指示灯或者急停按钮，接线从箱体内部沿边框走线槽排布，强弱电线路分开布置，避免激光控制信号被动力线干扰。箱体内部的底面为平整安装板，激光发生器、振镜、工作台板都可以直接在底面上定位锁附，底面的平面度在设计时做了公差约束，保证光路安装基准和箱体基准统一，减少后续光路校准的工作量。

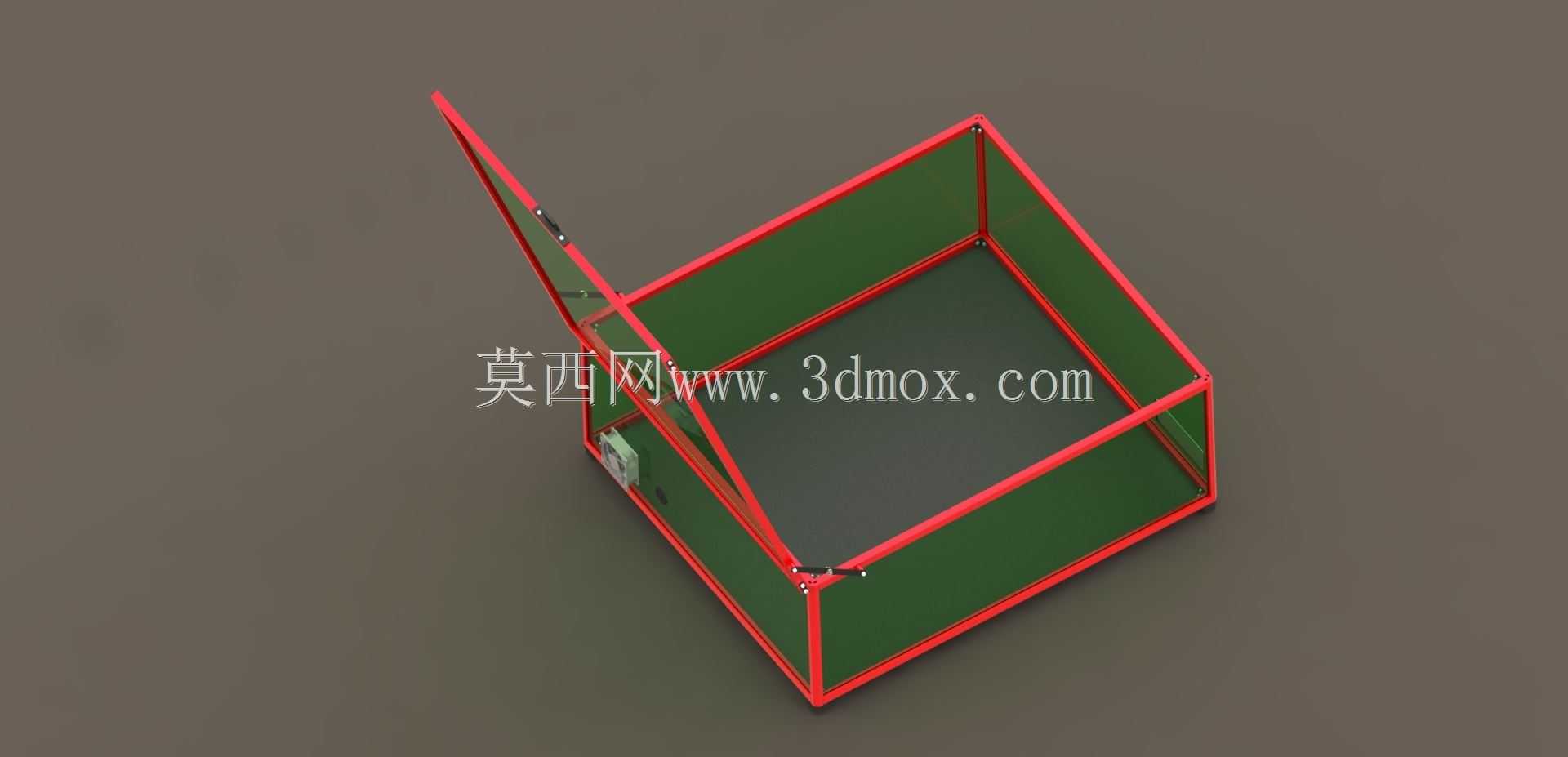

　　从安装边界来看，箱体翻盖完全翻开后，盖体会向后上方延伸，布局工位时需要在箱体后侧预留出翻盖开合的运动空间，不能紧贴墙面或者其他设备摆放；箱体左右两侧的外轮廓没有外凸的零部件，多个壳体并排布置时只需要预留少量散热间隙即可。防护面板的固定方式考虑了车间维护场景，不需要专用工具就可以松开压条取出面板，日常清洁面板表面的烟尘污渍非常方便。框架的型材壁厚兼顾刚性和轻量化，整体壳体重量控制在单人可以搬运的范围内，不需要起重设备协助移位，同时框架刚性足够，在翻盖反复开合、日常轻微碰撞的情况下不会出现框架变形，保证铰链和锁扣的配合位置长期稳定，不会出现盖体闭合后缝隙不均、锁扣卡滞的问题。

　　这套结构没有复杂的异形曲面，所有零部件都是规则的型材、平板和标准铰链锁扣，加工工艺性很好，不需要开模就可以小批量定制生产，针对不同功率、不同外形尺寸的小型激光设备，只需要调整长宽高的框架参数、对应修改防护面板的尺寸就可以快速衍生出适配型号，结构复用性很强。箱体内部没有设置多余的隔断，给内部元器件的布局留下了充分的自由度，设计人员可以根据实际选用的激光模块尺寸灵活调整安装位置，不需要被壳体内部的预设结构限制。
