40内径拉丝网眼金属板筛分构件

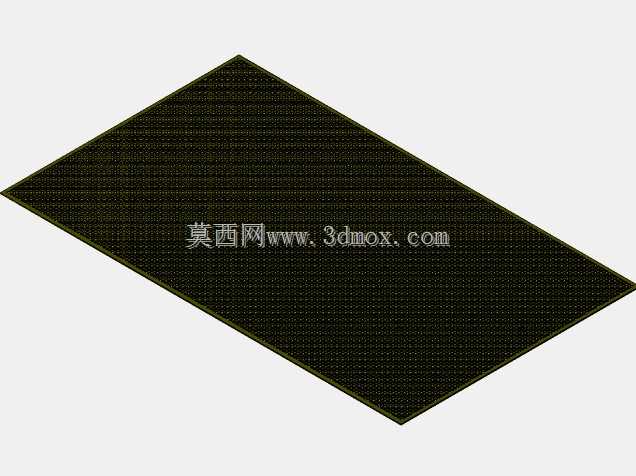

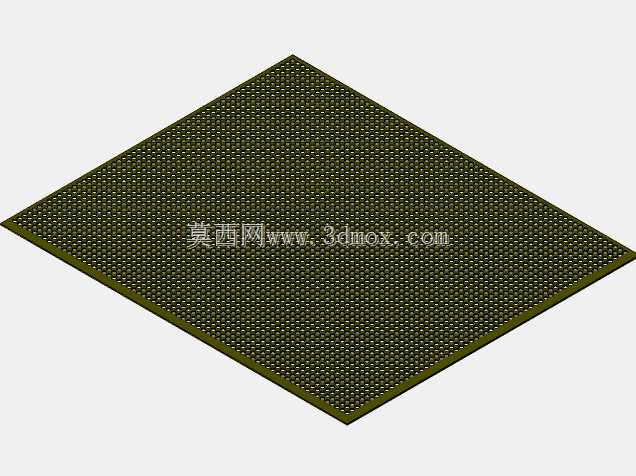

　　该构件面向散料筛分、细小颗粒过滤与工业输送配套场景设计，整体为薄型矩形金属网板结构，板面采用均匀密布的网眼开孔形式，在保证结构刚性的同时提供稳定的透料、透气与筛分能力。实际产线中这类板件常布置在物料下落通道、分选工位、振动筛面或小型输送导向段，用来对颗粒尺寸进行约束，也可作为防护隔网，阻挡大尺寸杂物进入后续工序。

　　从使用边界看，板件适配的通道内径为40mm，外轮廓相关尺寸取150mm，能够嵌入常规小型料道、检测工位或实验筛分装置。板体边缘保留连续实体边框，网孔区域集中在中部工作区，这种布置避免了开孔直接延伸到安装边而造成压边失效，也便于采用螺钉、压条或卡槽方式固定。对于需要频繁拆洗的食品、药材、塑料粒子处理工位，边框还可以作为手持和定位基准，减少网面直接受力变形的概率。

　　结构尺寸上，构件给出了皮带钩相关配合尺寸：深度方向为10mm，底部宽度为10mm，顶部宽度为14mm。该截面特征说明板件并非单纯平板，而是在局部形成与输送或挂接结构相匹配的钩槽形态。底部较窄、顶部较宽的轮廓有利于挂钩进入后形成限位，安装时可沿槽向推入，工作时承受横向牵拉不易脱出。若用于皮带清扫、物料导向或筛网张紧，该钩部能够把网板与运动部件之间的相对位置约束清楚，避免运行中因振动产生窜动。

　　建模时需要重点处理网眼区域的阵列规律和边框过渡。网孔数量多、间距小，若逐个实体开孔会显著增加模型数据量，因此在三维结构表达中应先确定单板孔距、孔径和有效开孔区，再通过规律阵列完成主体孔系；边框与钩槽部分则保留实体特征，便于后续出工程图和校核安装尺寸。网眼方向应与物料流动方向结合考虑：当颗粒依靠重力穿过时，孔位排布要保证开孔率；当板件随设备倾斜或振动工作时，边框宽度和板厚需要提供足够抗弯能力，防止板面中部下凹。

　　该构件的功能核心在于筛分与隔离。细密网眼可以让小于孔径的物料通过，截留较大颗粒或片状杂质；金属板材质则适合在磨损、冲洗和反复拆装条件下使用。与编织网相比，一体式板网的孔形稳定，边缘不易松脱，长期受颗粒冲刷后仍能保持较一致的筛分精度；与厚板冲孔件相比，薄板结构重量更低，适合安装在空间紧凑、支撑点较少的工位。

　　在设备布置时，应先确认40mm内径通道与板件有效工作区的对应关系，避免边框遮挡料流。150mm的外形尺寸为周边压紧和密封留下了余量，若设备存在粉尘外溢或液体喷淋，可在边框外侧增加密封条或压板，使网眼区成为唯一通过面。钩槽部位则需要与配对件按10mm深度、10mm底宽、14mm顶宽校核，尤其要关注插入方向和拆卸方向；若现场存在振动，应在钩接后增加侧向定位，防止板件沿槽口滑出。

　　从维护角度看，网板堵塞是筛分构件常见问题。设计中保留平整边框和规则孔阵，有利于使用刷子、压缩空气或冲洗方式清理；板面整体呈矩形，也便于在二维下料、冲孔或激光加工时排版。对于三维设计人员，该模型可作为小型筛分机构、物料通道防护件、传感器周边隔离件或输送线辅助挂板的基础零件，后续可通过调整板厚、孔距、边框宽度和钩槽截面，衍生出不同通量与承载等级的系列构件。

　　结构校核时不宜只关注开孔率，还要兼顾板件在压紧点、钩挂点和跨距中部的应力分布。网眼削弱了板面连续性，因此边框相当于承力骨架，钩槽则是载荷传递的关键位置。若设备振动频率较高，可适当加宽边框或减小网面悬空面积；若主要用于静态防护，则可保持薄板形态以降低重量。整体设计把筛分功能、安装钩接和外形边界集中在同一金属板件上，结构简单，定位关系明确，适合在紧凑工业设备中作为可更换的功能性零部件使用。
