十字滑块式线性联轴器结构设计

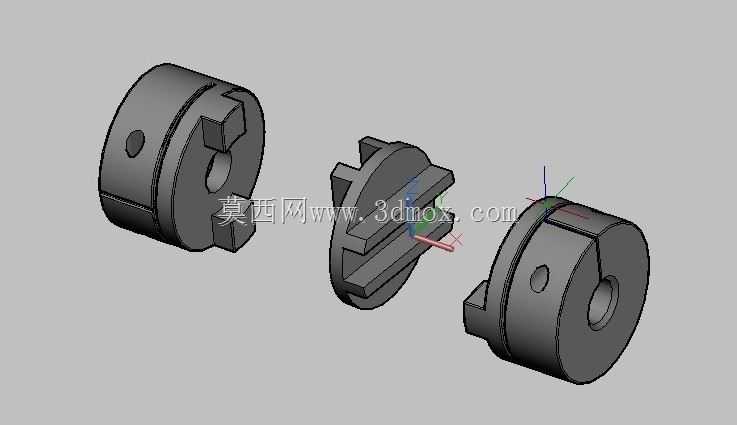

　　这套十字滑块式线性联轴器的三维结构，面向中小功率传动轴系的挠性连接需求展开，整体采用两侧半联轴器加中间十字滑块的三件式布局，在轻工输送设备、小型实验台架、包装辅机、食品加工流水线以及仪表传动机构中都有广泛适配场景。这类联轴器主要用于连接两根同轴度存在小幅偏差的传动轴，补偿安装过程中产生的径向偏移、少量角向偏差与轴向窜动，避免轴系因强制对中产生额外弯曲载荷，降低轴承端的附加径向力，延长驱动端与从动端部件的服役周期。

　　从结构细节来看，两侧半联轴器本体采用圆柱盘式构型，中心加工贯通轴孔，用于套装主动轴与从动轴，轴孔侧部径向开设螺纹顶丝孔，装配时通过紧定螺钉抵紧轴面实现周向与轴向固定，这种装夹方式在轴径不大、传递扭矩中等的场合拆装十分便捷，无需额外加工键槽，降低了配套轴件的加工成本。半联轴器相对的端面上，对称加工出两组径向凸爪，凸爪沿盘体径向延伸，爪部侧面为直面传力面，扭矩通过端面爪部与中间滑块的嵌合接触面传递，相比整体式刚性联轴器，嵌合间隙可以容纳轴系运行中的微量错位。

　　中间滑块为十字交叉构型，两组互相垂直的凸棱分别嵌入两侧半联轴器的爪槽内，滑块工作时可在半联轴器的槽道内产生小幅径向滑动，当两根轴存在径向不对中时，滑块随轴转动过程中自动在槽内往复滑移，抵消两轴轴心的偏移量，不会因为强制约束产生卡滞。滑块与爪槽的配合面预留合理间隙，既不能间隙过大导致传动换向时产生明显冲击，也不能间隙过小失去补偿能力，设计时通常根据公称扭矩对应的轴径范围，将配合间隙控制在零点几毫米量级，兼顾补偿能力与传动平稳性。

　　建模过程中先完成单侧半联轴器的回转基体特征，绘制盘体外圆、中心轴孔与端面凸爪的拉伸轮廓，对爪部棱边做小倒角处理，避免装配时锐边刮擦滑块接触面，径向顶丝孔按照标准紧定螺钉规格绘制螺纹底孔与沉孔结构，保证装配时螺钉头部不超出盘体外圆轮廓。中间滑块先绘制十字交叉的基体草图，双向拉伸得到整体十字形体，再对滑块与爪槽接触的两个方向工作面做平行度约束，保证两组传力面互相垂直，确保扭矩传递时受力均匀。

　　安装边界方面，半联轴器盘体的外圆尺寸需要和安装空间的径向余量匹配，盘体外侧到相邻设备壁板、护罩的间隙要预留足够操作空间，方便拧紧径向紧定螺钉；轴向总长度为两件半联轴器厚度加中间滑块厚度，装配后两轴轴端的间距要和联轴器内腔深度适配，轴端伸入半联轴器轴孔的长度要达到轴孔有效配合长度，避免顶丝仅夹持轴端极小段导致运转中松脱。现场安装时先将两件半联轴器分别固定在主动轴和从动轴端，初步预紧紧定螺钉后放入中间十字滑块，转动轴系检查滑块在槽内是否能自由小幅滑动，无卡滞异响后再锁紧全部顶丝，无需像膜片联轴器那样严格控制对中精度，对现场安装调试的 tolerance 容忍度更高。

　　这类挠性联轴器不具备过载打滑保护能力，选型时需要按照轴系传递的额定扭矩乘以工况系数确定规格，频繁正反转的场合要适当放大选型余量，降低滑块接触面的冲击磨损。滑块材质通常可选尼龙或者耐磨工程塑料，运转时具备自润滑特性，噪音远低于全金属刚性联轴器，也有重载场景采用金属滑块配合润滑脂的方案，三维模型里完整还原了所有配合面、安装孔与嵌合结构的几何关系，结构工程师可以直接在此基础上调整轴孔直径、盘体外径、凸爪厚度来适配不同功率等级的传动需求，也可以导出工程图用于外协加工核对尺寸。
