工厂用电动工业鼓风送风设备结构

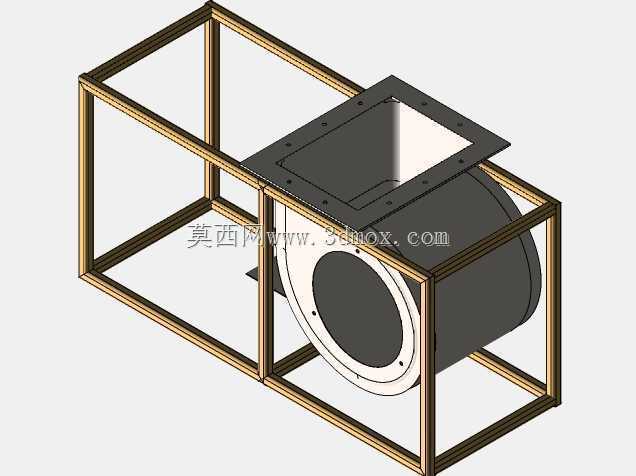

　　在化工、粮食加工、冶金熔炼这类需要持续大流量空气供给的生产场景里，送风设备的运行稳定性直接决定整条产线的工艺连续性，这款电动工业鼓风机的结构设计，正是围绕这类高负荷连续送风需求展开。从整体安装边界来看，设备采用方管焊接框架作为承载基体，框架底部预留了地脚螺栓安装孔位，可直接固定在混凝土基础或者钢制设备平台上，整体占地尺寸适配多数工厂车间的设备排布间距，进风口采用上置渐扩式法兰接口，可直接对接车间送风管道或者集风罩，出风口侧预留了皮带传动的防护空间，避免运行过程中传动部件剐蹭周边管线。

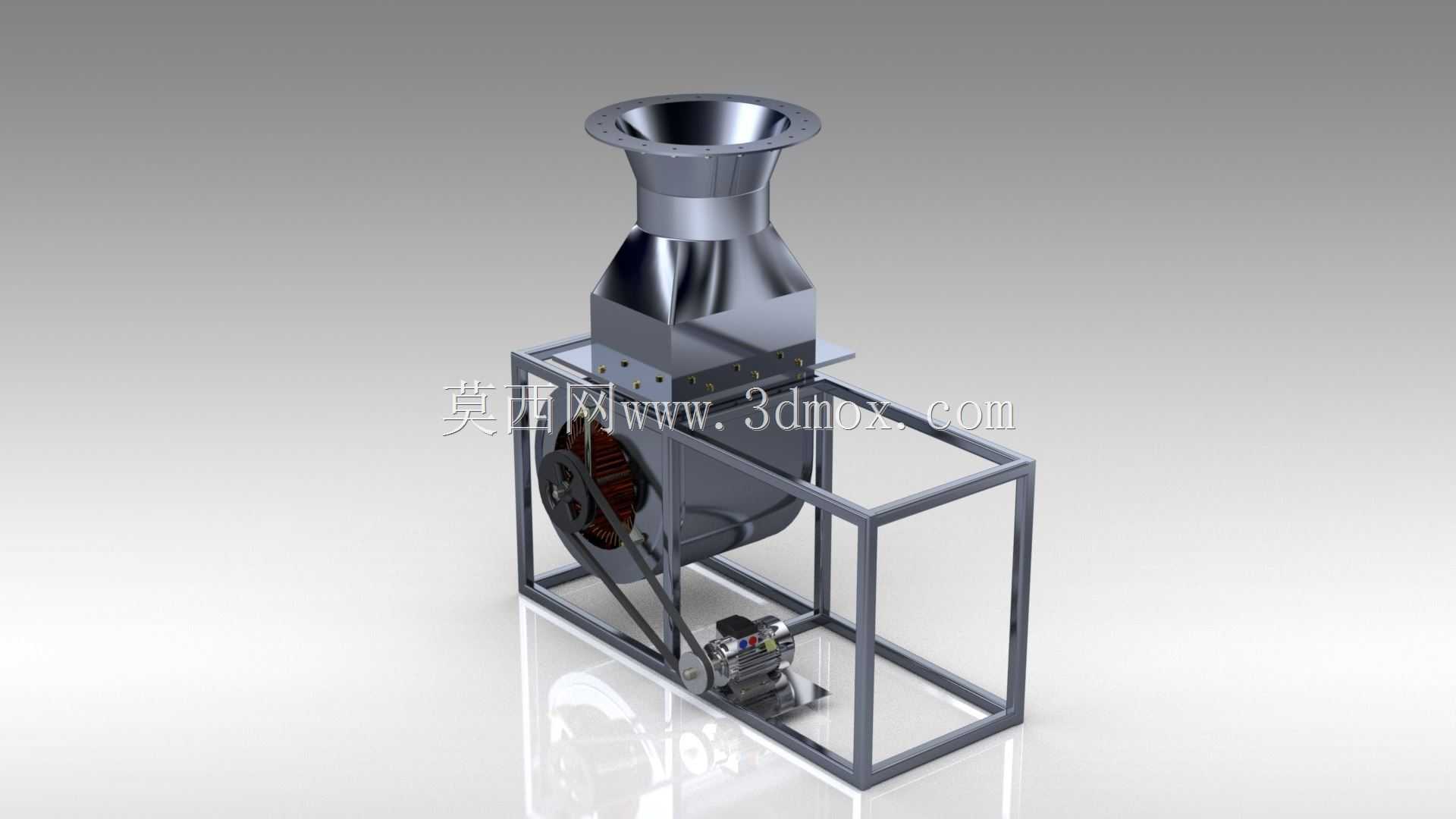

　　设备的核心送风腔体采用蜗壳式流道设计，建模阶段针对流道内壁做了顺滑过渡处理，减少气流在腔体内的紊流损耗，叶轮部分采用后向式叶片结构，平衡了大风量输出与运行噪音的矛盾，适配工厂长时间连续运行的工况需求。动力端采用卧式电机安装布局，电机通过皮带轮与叶轮主轴连接，这种传动结构的优势在于可根据实际送风风压需求，灵活更换不同直径的皮带轮调整传动比，不需要改动主体结构就能适配不同的工艺参数，同时皮带传动具备一定的过载缓冲能力，当进风口意外吸入杂物导致叶轮卡滞时，可通过皮带打滑避免电机烧毁，降低设备故障后的维修成本。

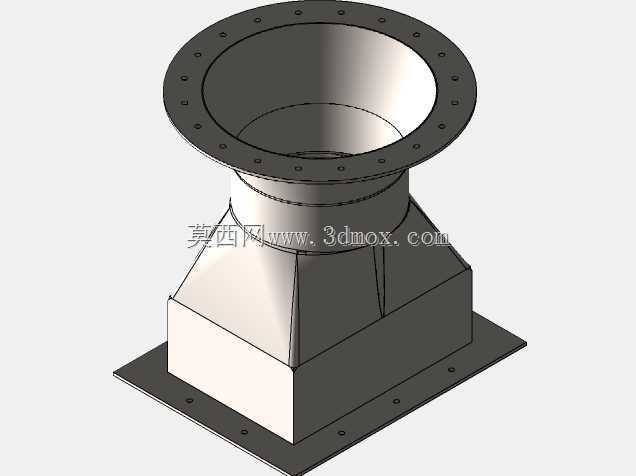

　　框架结构的设计充分考虑了设备运维的便利性，电机安装位预留了滑轨调节结构，可快速调整皮带张紧度，不需要拆解主体结构就能完成皮带更换、电机检修等日常维护操作。进风口的渐缩段结构做了分段法兰连接设计，可根据现场安装空间调整进风口的朝向，适配不同走向的车间管线布局。设备底部的框架横梁做了加强筋处理，可承受电机运行时的振动载荷，避免长期运行出现框架焊缝开裂的问题，同时框架支腿的高度预留了集尘抽屉的安装空间，可在进风口侧加装初效过滤组件，过滤吸入空气中的大颗粒杂物，减少叶轮磨损。

　　从实际使用场景来看，这款鼓风机既可以作为熔炼炉的助燃送风设备，为燃料燃烧提供充足的氧气，也可对接车间除尘系统作为负压引风动力，还能用于粮食仓储环节的通风换气，避免粮食积热霉变。建模过程中对所有连接法兰的螺栓孔位做了参数化处理，可根据不同的管道对接标准快速调整孔位分布，不需要重新绘制法兰模型，叶轮部分做了动平衡模拟的结构预留，叶片与轮毂的连接位置采用圆弧过渡，减少应力集中，提升叶轮在高转速运行下的结构强度。设备的整体外形没有多余的外凸结构，所有传动部件都处于框架的防护范围内，可降低车间作业人员意外触碰转动部件的安全风险，适配工厂安全生产的布局要求。
