可调式传统帽型烘干夹持回转机构

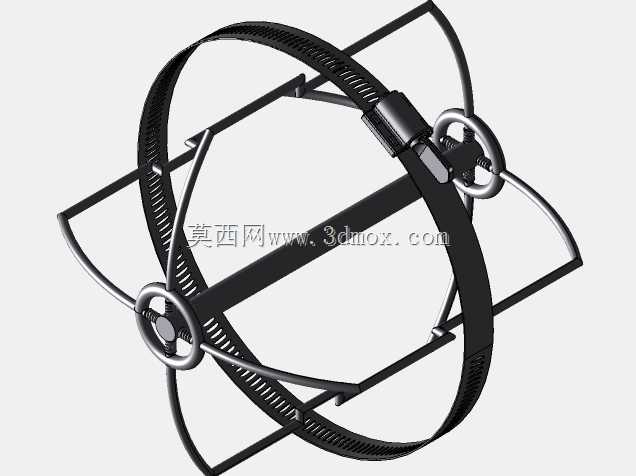

　　这套结构围绕帽坯在烘干、定型和修整过程中的夹持需求展开，核心并不是单纯做出一个环状外观，而是要让织物帽体在受热或自然失水时保持稳定轮廓。实际作业中，帽料经过湿润、熨烫或上浆后，若直接平放，帽檐、帽顶和侧围容易因收缩不均产生褶皱、塌边或局部变形。该机构通过外部环形箍带、内部十字撑架以及两侧调节手轮，把帽体的周向尺寸、径向支撑和轴向定位同时约束起来，使帽坯在干燥过程中沿设定形状收缩。

　　从使用场景看，这类装置常见于传统制帽作坊、小型帽类加工工位以及样品试制环节。操作人员将待处理帽体套入支撑框架后，先通过周向环带贴合帽围，再转动两侧手轮带动撑杆展开或收拢，使内部支撑面贴近帽腔。环带并非简单装饰件，它承担外轮廓约束作用，表面连续的齿纹或肋条可以增加与帽料之间的摩擦，避免湿滑织物在烘干时旋转或滑移。十字方向的撑杆则从内部托住帽顶与侧壁，减少帽体因重力下垂造成的形变。

　　结构设计上，环形主体采用近似封闭的大直径框架，提供主要周向刚度；多根细杆沿不同方向穿过或铰接在环体上，形成空间支撑骨架。两侧手轮位于操作可达位置，旋转时可通过螺杆、滑块或连杆关系改变撑杆位置。这样的布置有两个工程目的：一是调节动作集中在设备两侧，操作者无需反复翻转帽体；二是手轮与环体之间形成明确的力传递路径，调节量可以通过螺纹行程较稳定地反映到支撑尺寸上。

　　外形边界方面，模型整体呈空间笼状，最大外轮廓由环形箍带和交叉撑杆共同决定。环体直径决定可容纳帽围的上限，撑杆展开范围决定帽腔内部支撑宽度，轴向杆件的跨度则影响帽顶高度适配能力。选型或改型时，不能只看环径，还需核对手轮外伸量、侧向杆件端点以及交叉杆在最大展开位置时的包络空间。若将其放入烘干箱、热风工位或固定台架，应预留手轮操作半径，避免调节时与箱壁、输送导轨或相邻工装干涉。

　　安装关系上，该机构既可作为手持或台架式独立工装使用，也可通过环体、手轮支座或底部杆件接入简易支架。若用于连续化生产，框架外侧需要考虑悬挂、吊挂或转轴连接位置，使帽体能够在热风环境中保持合适朝向；若用于单件修整，则重点保证放置稳定，避免环带受压后产生侧向滚动。模型中杆件较多，细长件在受热环境下的刚性不可忽视，实际制造时应根据烘干温度选择材料，金属杆件需注意表面光滑，防止勾丝或压痕，接触帽料的环带可增加柔性包覆层。

　　功能特性还体现在可调范围与轮廓保持的平衡。撑杆过紧会在帽面留下硬棱，过松又无法抑制收缩，因此调节机构需要具备细微进给能力。手轮配合螺纹传动能够提供较好的微调特性，适合不同帽围、不同面料厚度以及不同收缩率的帽坯。环形箍带负责把外部轮廓收圆，内部撑杆负责把帽腔撑开，二者形成内外双向约束，比单一外箍或单一内撑更适合湿态帽类定型。

　　从三维建模角度看，该作品的价值在于把空间杆件、环形件、手轮和调节节点组织成一个可理解的机械机构。建模时需要关注环体与撑杆的相对运动关系，铰接点、滑块位置和手轮轴线应保持一致，不能只按静态外观摆放。交叉杆件在环内形成多个干涉敏感区域，调节行程推演时要检查杆与杆、杆与环带、手轮与支撑框架之间的最小间隙。对于后续工程化，还可在此基础上增加刻度、锁紧件、快拆接头或热风导流罩，使帽坯在烘干过程中的尺寸重复性和操作便利性进一步提升。
