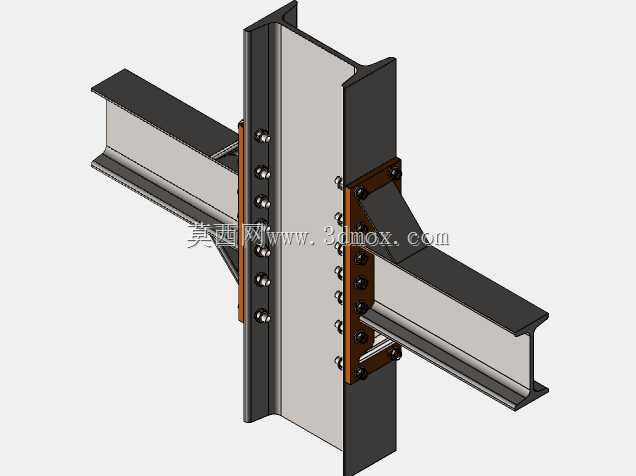

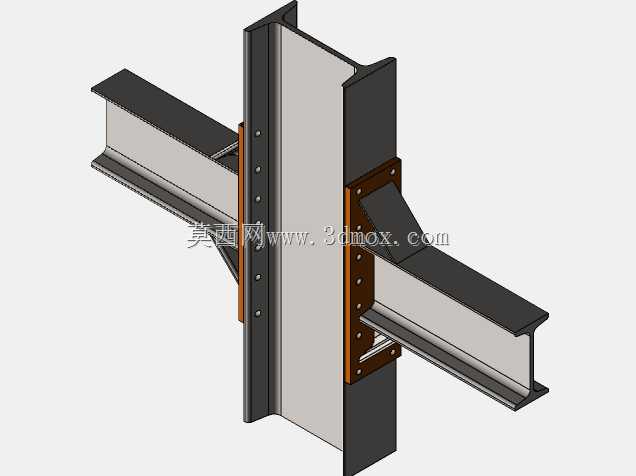

在工业厂房主体承重框架、多层设备支撑钢平台、大跨度仓储货架立柱与横梁接驳、重型输送线架空支架以及装配式钢结构建筑的现场装配环节,梁柱刚接节点是决定整套结构承载能力、抗震冗余度与长期服役稳定性的核心部位,本次完成的节点三维建模完全围绕工程现场的实际装配逻辑展开,没有做脱离施工工况的理想化简化。整套节点以热轧H型钢作为竖向承重立柱,两根同规格H型钢横梁从立柱两侧正交伸出,横梁端部并未直接抵靠在立柱翼缘表面,而是在横梁端面预先焊接一块与横梁截面轮廓匹配的端板,端板与立柱翼缘之间通过两列多排高强度螺栓完成锁紧固定,同时在横梁上下翼缘对应位置加焊三角形加劲肋,加劲肋一侧贴合立柱翼缘、另一侧贴合横梁翼缘板面,用来分散梁端弯矩带来的局部集中应力,避免立柱翼缘在反复荷载下出现局部鼓曲变形。建模过程中首先敲定各构件的安装边界:立柱H型钢的翼缘宽度、腹板高度、板材厚度均按照常规重载钢框架的选型区间设定,两侧横梁的截面高度略小于立柱截面高度,保证梁端上下翼缘完全落在立柱翼缘的覆盖范围内,不会出现螺栓超出立柱板面的悬空情况;端板的长宽尺寸比横梁端面外轮廓多出一圈螺栓排布余量,螺栓孔的边距、端距严格满足钢结构施工规范的最小间距要求,既不会因为孔位过近导致端板受力时发生撕裂,也不会因为端板尺寸过大造成材料浪费与现场安装时和相邻构件干涉。从受力设计思路来看,这种栓接刚接节点区别于现场全焊接节点的核心优势,在于所有横梁、端板、加劲肋都可以在预制车间完成焊接与探伤校验,
运输到施工现场之后只需要对准螺栓孔位、穿入高强螺栓、按扭矩要求完成终拧即可完成装配,不需要在高空动火作业,既降低了现场施工的安全风险,也大幅缩短了钢结构的安装周期。节点的加劲肋布置特意对应横梁上下翼缘的传力路径:当横梁承受竖向楼面荷载或者设备自重时,梁端会产生绕强轴的弯矩,弯矩会转化为梁上翼缘的拉力与下翼缘的压力,拉力通过端板上部的螺栓群传递到立柱翼缘,压力则通过端板下部的接触面直接传递给立柱,加劲肋刚好把这部分集中力扩散到立柱的整个腹板截面,避免立柱翼缘在拉力作用下出现局部拉开变形。在三维结构的细节处理上,每一处螺栓都完整还原了螺杆、螺母与配套垫圈的实体形态,螺栓孔和螺杆之间预留了现场安装所需的合理间隙,端板和立柱翼缘的贴合面、
加劲肋和型钢的焊接边都做了贴合面的精准对齐,没有出现构件之间穿模或者面与面错位的问题;整个节点的外轮廓边界完全匹配实际钢构件的外形,立柱沿竖向贯通、横梁沿水平方向从节点两侧伸出,预留的延伸段长度足够设计人员在此基础上继续拼接整根柱、整根梁的型材,快速搭建出整跨框架的三维布局。实际工程应用里这类节点还会根据荷载等级调整配置:如果是普通轻载厂房的围护结构支撑,可以减少螺栓排数、适当减薄端板厚度;如果是承载重型破碎机、大型反应釜的设备支撑平台,就会加大螺栓规格、增加加劲肋厚度,甚至在立柱内部对应梁翼缘的位置补焊横向加劲隔板,避免立柱腹板在局部压力下发生失稳。建模时特意把所有构件的装配关系按照现场施工顺序排布:先竖立定位立柱,
再吊装两侧横梁让端板贴紧立柱翼缘,穿入临时螺栓校准孔位,之后替换成高强螺栓分步拧紧,最后补焊节点处的防腐补强漆面,整个装配流程在三维模型里可以通过构件的显隐顺序直接模拟,提前排查出现场可能出现的操作空间不足问题——比如螺栓拧紧时扳手的活动空间是否会被横梁腹板遮挡,端板吊装时的吊点位置是否会和螺栓孔干涉,这些在二维图纸里很难发现的问题,在三维节点模型里都可以提前校验。节点的尺寸设定也兼顾了不同场景的适配性,型钢的规格参数保留了可编辑的设计库特征,设计人员不需要从零开始绘制型材截面,只需要修改截面的高度、翼缘宽度、板厚参数,就可以快速生成不同承载等级的梁柱节点,整套结构的传力路径清晰,构造形式完全符合现行钢结构设计规范的构造要求,既可以作为钢结构施工交底的可视化样例,也可以作为刚接节点力学仿真分析的基础几何模型,帮助结构从业者快速理解栓接梁柱节点的传力逻辑与装配要点。
