花岗岩破碎机马达多槽传动滑轮

　　该传动滑轮用于花岗岩破碎设备的马达输出端，承担动力由驱动电机向破碎主机传递的核心作用。在砂石骨料加工、矿石粗碎、硬质花岗岩破碎这类重载工况里，皮带轮不是单纯的回转零件，而是连接电机扭矩与破碎机构惯性负载的关键界面。设备启动瞬间，偏心轴、动颚或转子类部件存在较大静阻，运行中又伴随石料冲击、载荷波动和皮带张力反复变化，因此滑轮的槽型、外径、轮毂结构和安装定位都要围绕稳定传扭、防滑、散热与维护便利性展开。

　　从结构外形看，该件采用多槽并列布置，轮缘方向形成连续的V形带接触面。多槽设计的意义在于把总传动力分配到多根传动带上，单根皮带承担的拉力下降，带与槽壁的接触面积增加，在电机功率较大、破碎负荷冲击明显的场合，可降低打滑概率，也便于通过标准皮带组实现成熟可靠的摩擦传动。相较单槽或少槽带轮，这种结构在相同中心距条件下能传递更大功率，同时对皮带偏载、槽面磨损和张紧一致性提出更高要求。

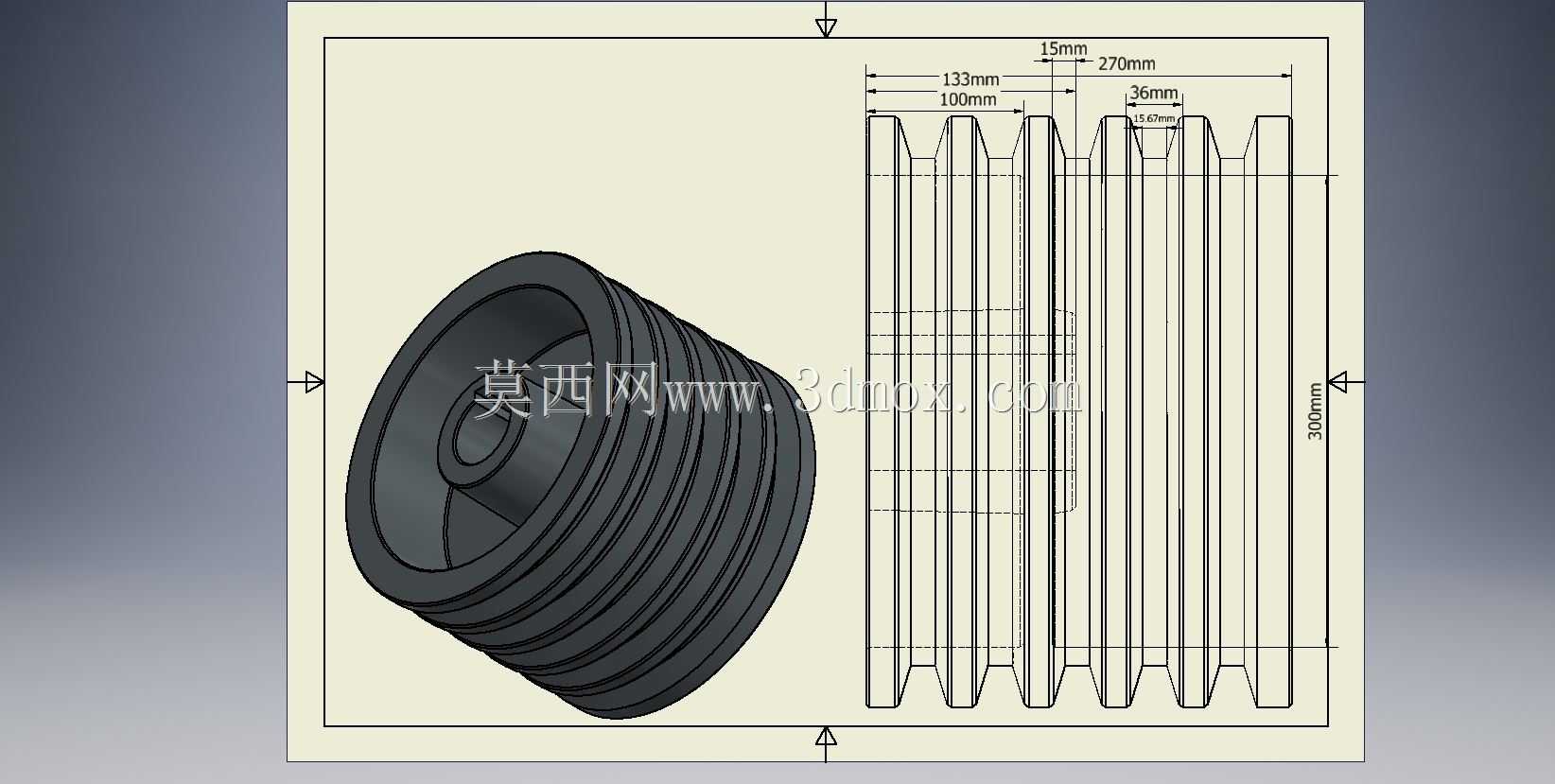

　　图纸给出的外轮廓边界中，滑轮最大外径约270mm，轴向总宽约300mm；轮缘槽区相关尺寸包括133mm、100mm、36mm、15mm等，槽距、槽宽和轮缘厚度共同决定皮带排布空间。建模时不能只按外观拉出若干环形槽，而应把V带工作侧面、槽顶圆角、槽底间隙、轮缘外侧挡边以及轮毂孔位关系逐一表达。槽底与皮带之间保留合理间隙，可避免皮带底面直接承力；两侧斜面才是摩擦传力区域，槽角和表面轮廓会直接影响皮带嵌入深度与传动效率。

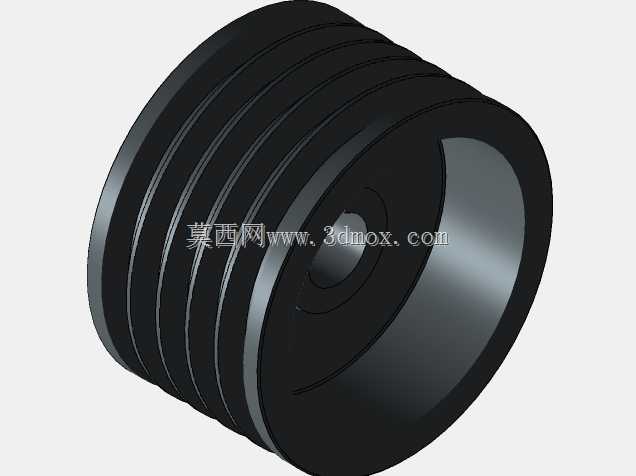

　　轮毂部分采用中空阶梯式结构，中心孔用于与马达轴或传动轴配合，端部可见环形加强和凹腔造型。对于破碎设备上的带轮，轮毂长度、孔径配合和轴向定位十分关键：孔轴配合过松会在冲击载荷下产生键连接松动，过紧则增加拆装难度；轮毂外径向轮辐或腹板过渡处需要避免突变截面，以降低回转应力集中。该模型外形呈现厚轮缘与中部承力结构结合的特点，适合在三维环境中检查皮带包角、轴向占位、护罩间隙以及电机滑轨调整行程。

　　实际布置时，滑轮外径决定传动比，也影响电机轴和从动轴之间的线速度匹配。破碎机现场通常需要根据目标主轴转速、电机额定转速、皮带标准长度和中心距进行复核。若带轮直径过小，皮带弯曲疲劳加剧；若直径过大，虽然弯曲损失减小，但启动惯量、护罩尺寸和轴向张紧力都会增加。270mm量级的外径在中小型破碎驱动场景中较常见，兼顾了传动比、外围空间和皮带寿命。

　　轴向宽度约300mm意味着多根皮带并排占用空间较大，设计机架时要给电机轴伸、带轮安装、皮带装拆和防护罩留出边界。电机底座通常采用可调滑轨结构，张紧时沿中心距方向移动电机；若机架预留量不足，皮带初次安装或更换后会出现无法张紧的问题。三维模型可用于模拟皮带组安装路径，核对带轮端面与电机端盖、底座螺栓、防护罩内壁之间的干涉关系，也能在装配体中直接量取安全距离。

　　工况层面，花岗岩破碎现场粉尘多、振动强、连续运行时间长，滑轮旋转时会带动周围气流，多槽结构也增加了散热面积。皮带在槽内反复弯曲和挤压，轮槽表面若存在尖角或粗糙台阶，会加速皮带侧壁磨损；因此模型中槽型过渡、圆角和轮缘端部处理都应符合加工逻辑。铸造或焊接毛坯成型后，轮槽通常需要机加工保证尺寸一致，外圆和槽面还需与中心孔同轴，否则高速旋转时会产生振动，进而影响电机轴承和皮带寿命。

　　从建模思路看，该类零件适合以旋转特征建立主体轮廓，再按标准槽距阵列V形槽，随后处理中心孔、键槽、端部凹腔和局部加强结构。工程图中既展示三维立体效果，也通过轴向剖视图表达槽位排列和关键尺寸，便于加工人员理解轮缘宽度、槽深、轮毂长度及外圆边界。对于设备选型人员，模型还可作为传动系统数字样机的一部分，与电机轴、皮带、防护罩、主机带轮共同校核运动关系。

　　破碎设备的传动系统往往处在粗重环境中，滑轮失效常表现为槽面异常磨损、皮带跳动、键连接压溃或轮缘裂纹。设计阶段把槽数、直径、宽度和轮毂强度协调好，可减少后期停机维修。该多槽滑轮的三维结构完整呈现了重载皮带传动件的典型特征，既适用于花岗岩破碎机马达驱动部位的结构展示，也可为类似矿山、砂石、建材破碎设备的带轮设计、装配干涉检查和维护空间评估提供参考。
