实验室精密微量注射输液泵结构

　　该套三维结构围绕实验室与临床微量输注场景搭建，核心执行对象为标准注射器，设备通过夹持、推进和速度控制，将针筒内液体按设定流量持续推出。它不同于普通离心泵或容积泵，没有复杂流道和泵体腔室，输送介质直接封装在一次性注射器内，因此在药剂、试剂、血液成分、微量化学溶液以及生物样本处理中具有明显的洁净度优势。实际使用时，操作人员将注射器放入前部托架，针筒凸缘卡在固定挡块处，推杆尾部由滑动压头约束，驱动机构带动压头沿导轨方向平移，即可实现稳定推注。

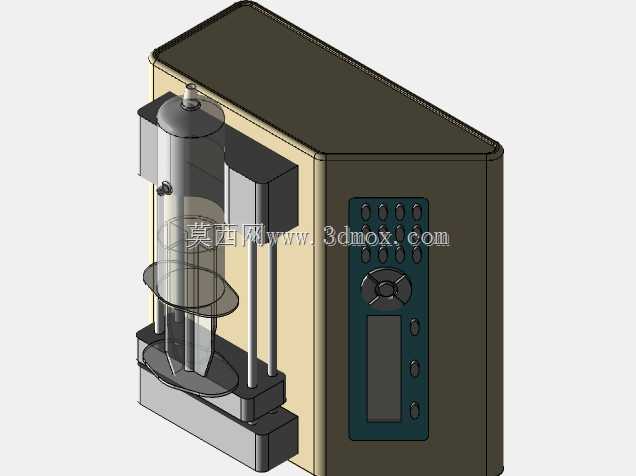

　　从结构布置看，模型下部为控制与承载主机，上部为注射器执行组件。主机外壳采用近似长方体造型，前侧倾斜布置操作面板，面板上包含显示窗口、方向与参数设定按键、功能确认键以及启动停止相关控件。该斜面并非单纯外观处理，而是考虑设备放置在实验台或病床旁设备架上时，操作者站立或坐姿均可读取屏幕并完成按键操作。底部设置支撑脚，使壳体与台面之间留出间隙，既能减少台面液体渗入，也能为底壳紧固件、散热区域和防滑垫提供安装空间。

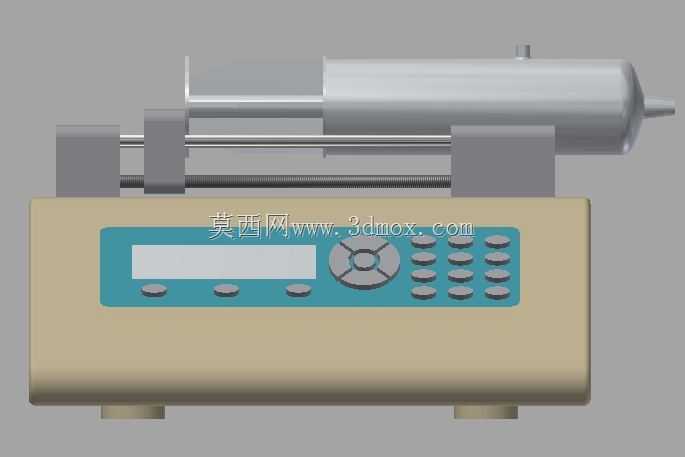

　　上部推进机构采用双导向杆与丝杆并行的布局。两根平行光轴承担滑动托架的径向约束，保证推头在长行程移动中不发生明显偏摆；中间丝杆负责将旋转运动转换为直线进给，丝杆轴线与注射器推杆轴线尽量保持重合或处于同一受力平面内，以降低侧向弯矩。注射器夹持位置设置了可调挡块和支撑座，针筒筒体由上部托架承托，前端锥头露出，便于连接输液管路、针头或实验毛细管。对于不同规格注射器，结构设计上需要通过更换卡槽、调节夹持宽度或移动支撑座来适配，从模型中可见夹持件具有较宽的包容面，可兼顾常见塑料针筒的外径范围。

　　设备的功能重点在于低流量、高精度和长时间连续运行。相比人工推注，机械推进能够避免手部抖动造成的脉冲，也能在较长周期内维持近似恒定的线速度。由于注射器内径已知，推杆线速度与流量之间存在确定换算关系，控制系统只需根据针筒规格和目标流量计算电机转速，即可完成微量输送。工程建模时，推进滑座、丝杆螺母、导向轴承和推杆压块之间的配合关系需要重点表达：滑座不能只做成视觉块体，应体现螺母安装位、导向孔、压头连接面和行程限位关系；固定挡块则要承受针筒凸缘反力，其与底座立柱的连接需要有足够厚度和加强过渡。

　　在安装边界方面，该类设备通常置于水平台面上，后侧和上部需要预留注射器装拆空间。前端针筒伸出方向不能紧贴墙壁或管路支架，否则鲁尔接头、软管和毛细管的装拆会受到干涉；上部针筒轴线高度应与常见实验支架、灌注管路和动物实验固定装置相协调。模型中主机宽度主要由面板按键区和控制箱体决定，长度方向则由注射器行程决定，长针筒配置时前端悬伸较长，托架支撑点应靠近针筒重心，避免满液状态下产生下垂。设备底部不宜设置过高脚垫，因为注射泵对振动和位移较敏感，稳定贴台比单纯追求离地间隙更重要。

　　从应用细节看，这类装置既可用于病房中的血管活性药物、麻醉药物、抗凝剂等小剂量给药，也可用于微流控芯片供液、细胞培养灌注、色谱进样辅助、化学反应定量加料和生物力学实验。不同场景对结构的要求并不完全相同：医疗场景强调注射器装夹的防错性、按键清洁消毒和管路连接可靠性；实验室场景则更关注小流量稳定性、长时间运行温升、与支架系统的兼容以及多种针筒规格的适配。三维设计时，外壳圆角、面板贴膜、按键凸点和底部铭牌区都应保留，因为这些细节影响后期渲染、装配评审和人机交互验证。

　　传动部分还需考虑回程间隙与急停退回。丝杆螺母在长期使用后存在间隙，若控制上未做补偿，推头从松开状态转为推进状态时可能出现短暂空程，导致初始流量滞后。模型结构中若能表达联轴器、电机安装位、丝杆支撑座和行程开关位置，则更便于后续工程细化。滑动压头与注射器推杆接触处不宜采用尖锐刚性面，实际产品常设置卡槽或柔性压块，使推力均匀作用在推杆端面，防止推杆偏斜。固定针筒凸缘的挡块应开设开口槽，方便针筒快速放入，同时在推力方向提供完整止挡。

　　外观上，主机采用浅色壳体，与蓝绿色操作面板形成清晰识别区；上部金属色针筒、导向杆和推进件突出执行机构的机械感。造型没有采用复杂曲面，而是以钣金或注塑箱体可实现的平直面、小圆角和分区面板为主，适合小批量仪器制造。线缆、电路板和电机在外观模型中虽未完全展开，但箱体内部必须预留电机长度、主控板安装柱、电源模块空间以及走线通道。若后续进行详细设计，还应在壳体侧面或底部补充散热孔、电源接口、保险丝座和通讯接口位置，使外观模型能够自然过渡到加工与装配阶段。整体来看，该结构把注射器夹持、直线推进、人机操作和台面安装整合在紧凑主机上，适用于对微量液体连续输送有稳定要求的医疗与实验环境。
