管道末端常闭背压调节稳压阀

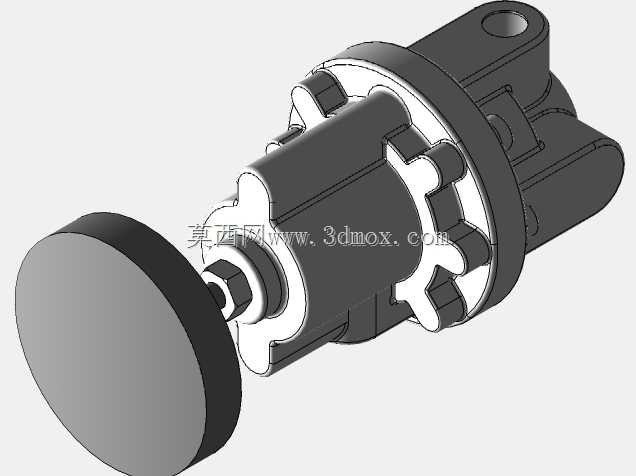

　　该背压调节器属于管路压力控制类常闭阀件，三维结构完整呈现了手轮、调节螺杆、阀盖、阀体、底部安装法兰及内部承压腔的装配关系，适合在流体输送、试验台架、化工配料、液压润滑及小型工艺管线中作为上游压力维持元件使用。它的核心作用不是简单截断介质，而是在管路末端或旁路位置建立可调背压，使上游泵、流量计、过滤器或反应支路保持稳定工作压力，避免因下游负载骤降造成流量冲击、虹吸、气蚀或计量失准。

　　从现场布置看，这类阀通常安装在管道系统末端、回流支路或需要恒定阻力的管段上。介质进入阀体后，作用于内部启闭件，调节手轮通过螺杆改变弹簧或阀芯预紧力；当上游压力低于设定值时，阀口保持关闭，管路建立背压；当压力超过设定值时，阀芯被推开，多余介质经出口释放，压力回落后再次闭合。模型顶部大手轮直径明显大于阀杆，便于人工微调，手轮下方设置螺纹段和锁紧结构，能够在设定完成后限制行程漂移。阀杆与阀盖之间保留了装配、密封和维护所需的轴向空间，外观上可见多层台阶、六角锁紧件及加强轮廓，这些细节均对应实际装拆与受力需求。

　　阀体采用近似方块与圆柱组合的紧凑型构型，中部为主要承压腔，侧面预留接口方向，底部带法兰安装面。法兰面上布置多个连接孔位，可与管路底座、支架或设备面板配合；下部凸出的接口和加强筋围绕流道组织，既保证壁厚过渡，也降低高压区应力集中。建模时需要重点关注手轮外径、螺杆行程、阀体总高、法兰孔距、接口中心高以及侧边操作空间。手轮旋转范围内不应被管线、桥架或防护罩干涉，底部法兰下方要留出垫片、螺栓穿装和扳手操作空间；若嵌入集成柜或试验台，还应核对阀体侧面接口与门板、管路弯头之间的最小距离。

　　结构设计思路围绕“可调、稳压、可密封、易安装”展开。顶部螺纹副承担压力设定与行程传递，螺杆采用细牙逻辑更适合微量调节；中部阀盖承担导向和密封，阀体腔体承担流道转向与承压；底部法兰提供刚性支撑，使阀件在振动管路中不因悬臂载荷产生松动。外观中的圆角、凸台和台阶并非单纯造型，而是分别对应加工装夹、密封面定位、螺栓避让以及铸件或机加工件的壁厚控制。对于三维选型人员，可将该模型用于管路布置校核、操作高度评估、维修空间检查和阀件外形干涉分析；对于结构设计人员，则可参考其手轮调节机构、法兰连接方式、阀盖分层结构以及承压腔外形，进一步细化密封件、弹簧、阀芯和流道尺寸。

　　在工程应用中，背压阀的位置选择直接影响稳压效果。若靠近泵出口，可稳定泵的排出压力；若设在计量管路末端，可提高流量计和加注支路的重复性；若用于低压流体试验，可通过缓慢旋转手轮获得阶梯式压力变化。安装时应保证阀体固定可靠，进出口方向与阀芯受力方向一致，手轮高度宜设在人员可操作位置，避免高位盲调或紧贴墙面。维护阶段，顶部调节组件和阀盖连接区是主要拆检部位，因此外围管线应预留取出阀杆、检查密封件和更换易损件的空间。

　　该三维模型把机械调压阀的外部轮廓、操作件、连接界面和主要装配层次表达得较清楚，能够作为管道压力控制方案设计、阀件选型布局、设备三维演示和结构教学的参考对象。
