外啮合齿轮式液压动力输送泵结构

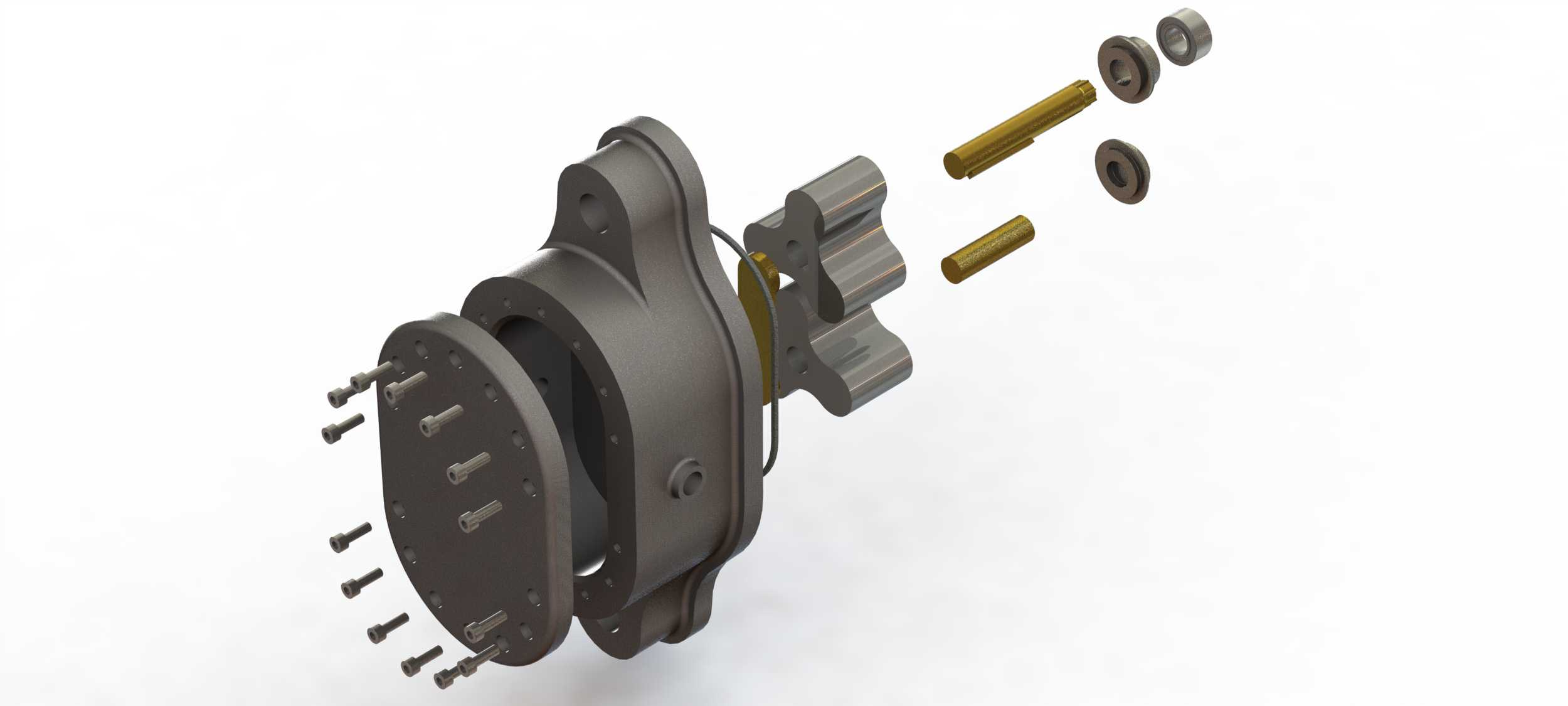

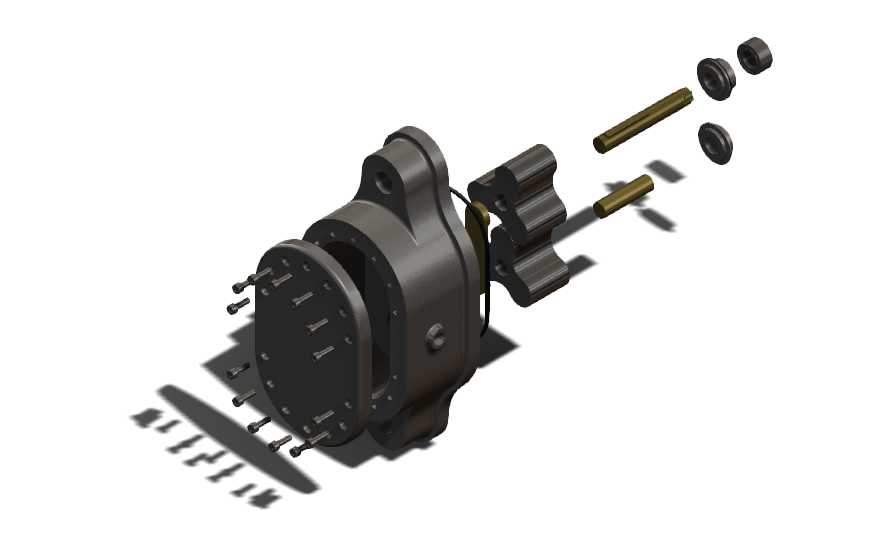

　　在机床液压站、工程机械液压回路、注塑机锁模供油系统这类需要稳定高压油源的场景里，外啮合齿轮液压泵是应用占比极高的动力元件，这套三维结构完整还原了这类泵的壳体、端盖连接、齿轮容腔、进出油口的全部装配关系，能直接用于液压系统的布局干涉校验、配套管路走向设计，也可作为液压元件教学的具象化参考结构。从实际工况适配来看，这类齿轮泵主要负责将电机输入的机械能转化为液压油的压力能，为回路中的液压缸、液压马达提供稳定的压力油输出，相比叶片泵、柱塞泵，它的抗油液污染能力更强，结构冗余度高，在工程机械、农用机械这类作业环境粉尘多、油液清洁度难以长期维持的场景下，故障率远低于其他类型的液压泵，日常维护仅需定期更换进油口滤芯即可，不需要复杂的间隙调整工序。

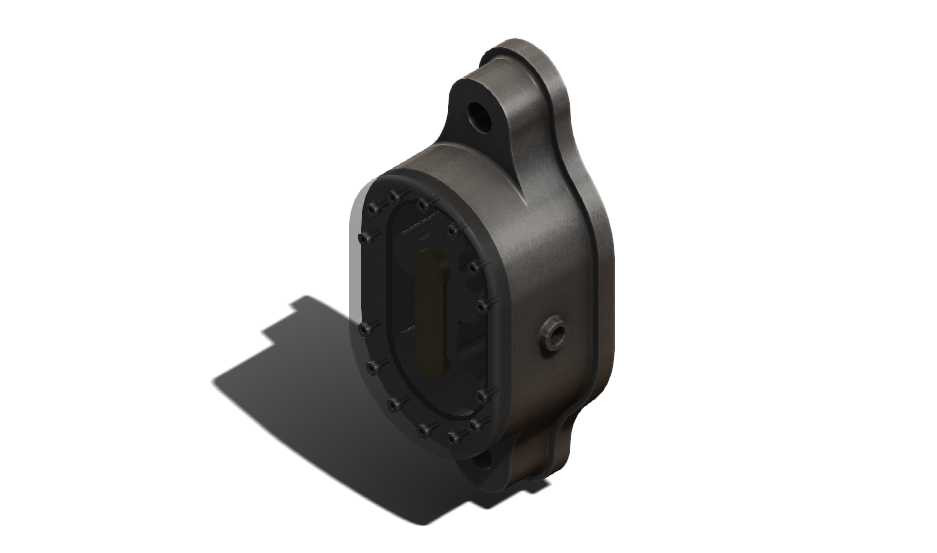

　　设计层面上，这套结构的壳体采用了分体式铸造壳体构型，主动齿轮轴的伸出端预留了标准密封件安装槽位，端盖与壳体的连接面做了平面度适配的止口定位结构，能避免高压工况下的连接面渗漏问题；齿轮容腔的卸荷槽位置做了精准的位置还原，可有效缓解齿轮啮合过程中的困油现象，降低泵体运行时的振动与噪音，进出油口采用了侧置式的法兰连接结构，安装时不需要额外调整泵体朝向就能适配不同方向的管路接入，能有效减少液压站的布局空间占用。从安装边界尺寸来看，这套泵体的安装法兰孔位间距、轴伸直径、进出油口通径都匹配常规中小排量齿轮泵的通用安装尺寸，总长度控制在紧凑区间内，安装时仅需要预留轴向的电机对接空间、径向的管路拆装空间即可，不需要额外预留过大的检修空位，

　　适配10-25MPa工作压力的中高压液压回路，可直接替换同安装尺寸的同类型齿轮泵，不需要改动原有安装支架与管路接口。结构细节上，壳体的加强筋布局沿着高压油腔的受力方向分布，能在长期高压脉冲载荷下避免壳体出现应力变形，齿轮轴的支撑位预留了滑动轴承的安装空间，可根据工况需求替换为滚动轴承结构来适配更高转速的输入需求，泄油通道的走向做了内置式设计，不需要额外外接泄油管路，简化了现场安装的管路布置工作量。在做液压站三维布局时，这套模型可以直接导入装配环境，校验泵体与电机的同轴度对接空间、与油箱侧壁的安装间隙、与周边阀组的管路折弯半径是否符合要求，避免实际加工安装时出现干涉问题；针对设备改造场景，也可以基于这套模型的安装尺寸快速匹配联轴器、

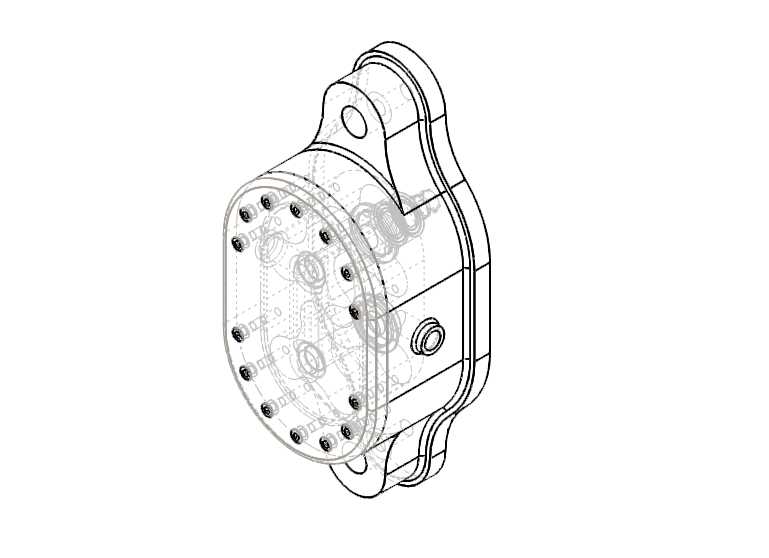

　　钟形罩等配套连接件，减少现场测绘的工作量。不同于简化的原理类模型，这套结构还原了所有装配连接细节，包括端盖连接螺栓的分布位置、密封槽的尺寸深度、定位销的安装点位，能直接用于拆解演示、装配工艺编制的参考，也可作为液压元件逆向设计的基础参照结构，帮助设计人员快速理解齿轮泵的内部容腔变化、油液输送的完整路径，在做液压系统故障分析时，也能借助具象的模型结构快速定位困油、内泄、渗漏等常见故障的发生位置，提升故障排查的效率。
