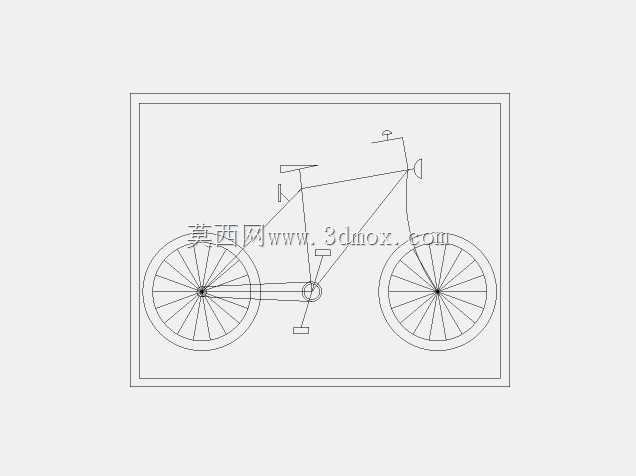

这份二维线框草图围绕常规人力自行车的整体骨架展开,把两轮、车架三角区、车把、鞍座、曲柄、脚踏以及链条传动路径放在同一平面内表达,适合作为结构方案讨论、三维建模前期轮廓搭建和教学演示的基础参照。画面采用侧视投影,前后轮以圆形轮缘和放射状辐条呈现,能够直观反映轴距、轮径、五通位置、鞍座高度和车把高度之间的几何关系。
从实际使用场景看,这类草图并不承担最终加工图的尺寸标注职能,而是帮助设计者在概念阶段快速确认骑行姿态与部件相对位置。城市通勤、校园代步、休闲骑行等场景对车架几何的要求并不完全相同:通勤车更强调直立骑行姿态和上下车便利性,运动型车则会压低车把、拉长轴距以提升踩踏效率。线框图把这些关系压缩到一个视图中,便于在建模前检查前轮与脚踏回转区是否干涉、后轮与立管及后叉是否留出轮胎间隙、链条线是否与车架管段发生冲突。
轮组部分以同心圆表达外胎、轮缘和轮毂,再用辐条连接中心与轮圈。虽然二维草图没有给出轮胎宽度、花鼓长度和辐条编法,但侧视轮廓已经明确了两轮中心距和轮径边界。进入详细设计时,需要在此基础上补充轮组轴向尺寸,包括花鼓法兰间距、飞轮堆叠宽度、刹车安装空间以及前叉开档尺寸。若用于实体建模,轮径线可作为轮胎外径和轮圈直径的参考,放射辐条则可转化为阵列路径,再根据实际载荷调整辐条数量和交叉方式。
车架是整张草图的核心。上管、下管、立管、后上叉和后下叉共同构成主要承力框架,前部通过前叉连接前轮,后部围绕后轮形成三角支撑。草图中可以看到车管交汇关系较为简洁,适合用于理解经典钻石车架的受力逻辑:骑行者的体重通过鞍座作用于立管区域,踩踏力经五通传递到下管和后叉,转向力则通过前叉和头管影响前轮方向。设计时不能只关注线条是否顺直,还要结合管材直径、壁厚、接头形式和焊接空间判断强度与刚度。
传动区域由曲柄、脚踏、链轮和链条组成。草图中脚踏位于曲柄回转轨迹附近,能够提醒设计者校核脚踏离地间隙。车辆倾斜转弯时,脚踏若过于接近地面,容易在弯道内侧触地;若五通位置过高,又会使整车重心升高,影响推行和骑行稳定性。链条线以后轮链轮和前部链轮为边界,布置时应保持前后链轮在同一轴向平面,侧视草图主要用于确认链条与后下叉、链轮中心和后轮中心的相对位置,轴向偏置还需在后续三维装配中补充。
操控部分包括车把、立管和前叉。草图中车把位于前轮上方,转向轴线通过前叉与头管隐含表达。实际结构设计中,头管角度会影响拖曳距,进而影响直线稳定性和转向灵敏度;前叉弯曲量和偏移量则决定前轮中心相对转向轴线的位置。二维轮廓可以快速比较车把与鞍座之间的水平距离和高度差,帮助判断骑行者上半身姿态,但不能替代前视图中对肩宽、把横长度和把立角度的校核。
安装边界方面,侧视图给出了车辆长度方向和高度方向的主要包络。前轮最前端、后轮最后端、车把最高点和脚踏最低点构成了停放与通过性的基本轮廓。若后续要把模型放入停车架、包装箱、运输支架或自动化装配工位,需要继续补充车把宽度、脚踏展开宽度、后轮飞轮侧突出量和刹车线缆走向。对于折叠车、共享单车或儿童车等衍生方案,这类基础线框还能作为改型起点,通过调整轮径、轴距、立管高度和铰链位置来评估不同布局。
建模思路上,可先依据草图建立前后轮中心、五通中心、头管中心和鞍座中心点,再用这些关键点驱动车架曲线。轮组采用旋转与阵列方式生成,车架管段通过路径扫掠获得实体,曲柄和脚踏按回转关系装配,车把与前叉围绕转向轴线建立同轴约束。这样做的好处是早期调整几何时,整车姿态能够联动更新,而不是反复修改离散零件。线框草图虽然简洁,但它抓住了自行车设计中最关键的空间比例,为后续详细结构、材料选择和装配干涉检查提供了清晰起点。
