工业级球头钳工锤实体结构设计

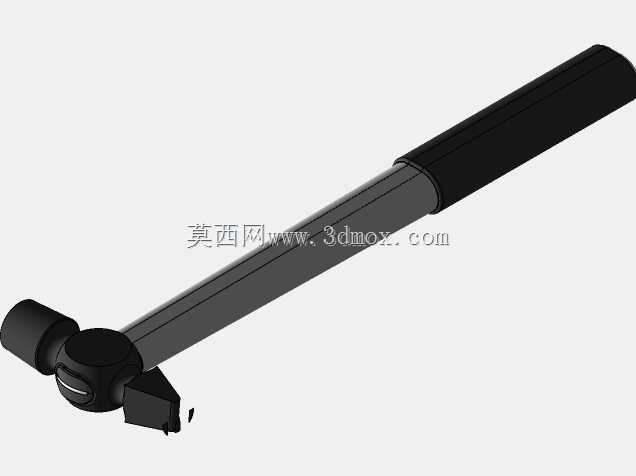

　　在车间装配工位、钣金修配现场以及五金维修班组的日常作业里，手锤是出现频率最高的手持敲击工具之一，这套球头钳工锤的三维结构完全按照一线实操的受力逻辑搭建，没有做脱离使用场景的外观化修饰。从整体布局来看，长柄采用分段式结构，握持段做了全包覆的防滑橡胶层，橡胶段的长度覆盖成年人手掌全握持区间，表面预留细微的周向防滑棱，作业时即便手掌沾有少量切削液或者防锈油，也不会出现柄部滑脱的问题；金属柄身从橡胶包覆段向前延伸，直接和锤头的安装座做刚性连接，衔接位置做了锥度过渡，既避免应力集中在柄端的直角接缝处，也能在敲击瞬间把握持端的反冲力均匀分散到整根柄身。锤头部分采用经典球头+平击面的组合布局，一端是平整的圆形敲击端面，用来冲打销钉、

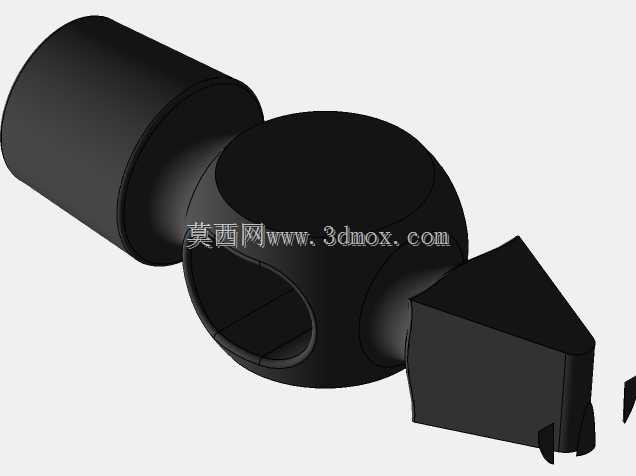

　　校正钣金件形变、装配过盈配合的衬套，另一端是圆弧形球头，专门用来敲击曲面工件、弯折薄金属板或者在铆接作业里收拢铆钉端头，锤头侧方还集成了楔形的拔钉槽口，遇到嵌入木料或者工装木板的铁钉时，可以把槽口卡在钉杆根部，借助柄身的杠杆力直接把铁钉撬出，不需要额外搭配羊角锤完成切换。建模过程中首先敲定的是锤头的核心尺寸边界，平击端面的直径控制在常规钳工锤的通用区间，端面边缘做了极小的圆角钝化，既避免敲击硬金属时崩边掉屑，也不会因为圆角过大导致敲击小零件时出现接触面打滑；球头的圆弧半径和锤头主体的重量做匹配，整锤的重心落在锤头和柄身衔接点靠前三分之一的位置，抬手作业时手腕不需要额外施加平衡力，长时间连续敲击也不容易出现手臂酸胀的问题。

　　柄身的总长按照成年人站立敲击的最佳力臂设定，握持时手臂自然下垂，锤头末端刚好距离地面留有足够安全间隙，挥锤时柄尾不会磕碰工位台面，在狭窄的设备机柜内部作业时，也可以握住柄身靠前的位置做短行程轻敲，适配不同作业空间的操作需求。结构细节上，锤头和金属柄的连接位置没有采用简单的圆柱插接，而是做了带防转扁位的楔紧结构，装配时从柄端打入金属楔销，让柄身端头在锤头的安装孔内胀紧，完全杜绝使用过程中锤头松动甚至甩出的安全隐患；橡胶握套和金属柄之间预留了微小的装配过盈量，套入后通过柄身表面的环形凹槽实现轴向定位，长期握持摩擦也不会出现握套移位。针对不同的应用场景，这套结构的尺寸边界也预留了调整空间：如果是用于精密仪表装配的轻量锤，

　　可以把锤头整体减重、缩短柄长，敲击力控制在不会损伤精密零件镀层的范围；如果是用于重型钣金校正的作业锤，可以加大锤头的实体厚度、提升柄身的钢管壁厚，承受大载荷反复敲击也不会出现柄身弯曲变形。整套模型把所有装配关系都做了完整还原，从锤头的热处理工作面、楔销的安装结构到橡胶握套的包覆形态，每一处结构都对应实际手锤的制造与使用逻辑，既可以作为手动工具结构设计的参考案例，也能用于工装工具选型、车间作业培训的三维演示素材，把敲击作业里的受力传递、人机握持、安全防护这些工程细节直观呈现出来。
