多片式流线型切割刀身结构设计

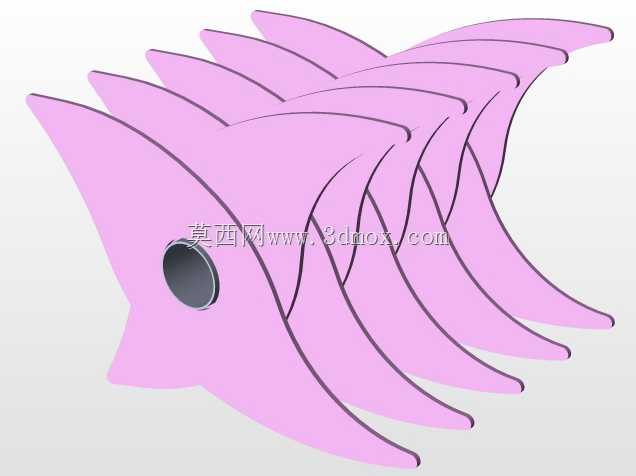

　　这套刃具结构采用多片同型刀身并列排布的呈现方式，单枚刀身整体为仿生流线轮廓，刃口沿外轮廓连续延伸，根部设置同轴安装圆孔，可直接穿入锁紧轴完成成组固定，多片刀身之间可通过隔套调整轴向间距，适配不同切碎粒度的作业需求。

　　从实际工况来看，这类成组刃具大量应用在农牧饲草粉碎、园林枝条碎切、食品果蔬切丁、轻工薄膜分切以及小型物料破碎设备中：刀身随主轴高速回转时，大曲率流线刃口会依次切入物料，避免直刃刀具整线同时接触物料带来的冲击载荷，切削过程中刃口对物料既有剪切作用，也附带沿轮廓曲面的滑移撕扯效果，针对纤维状、韧性物料的切断效率远高于平直刀片；多片并列的布局让整根转子轴向全程都有切削刃参与作业，喂入宽度内无切削死角，相邻刀身可在装配时错开一定周向角度，让切削载荷沿主轴圆周方向均匀分布，降低主轴受到的交变冲击，运转平稳性更好。

　　结构设计层面，刀身轮廓的曲线经过反复推演：刀尖部位收窄形成锐角，保证刺入物料的锋利度，刃身从刀尖向根部逐步加厚、轮廓曲率平缓过渡，既避免应力集中在刃口根部，也让切削时物料可以顺着曲面自然滑向刃口剪切位，不会卡在相邻刀身的间隙中；根部安装孔与刀身本体采用同轴布局，孔周做局部加厚处理，高速回转时离心力产生的拉应力可以均匀分散到整个刀身截面，不会在孔边出现应力开裂。建模过程中先绘制单枚刀身的封闭轮廓草图，约束安装孔与外形基准的同轴度，拉伸生成实体后对刃口部位做薄化处理，再按照装配间距阵列复制出全部刀身，同时校验相邻刀身回转时的轮廓干涉边界，确保整组刀片在全速运转时不会发生互相碰擦。

　　安装边界方面，刀身根部孔径需与转子轴径保持过渡配合，轴向通过轴套与锁紧螺母限位，刀身外圆回转半径决定了破碎腔的最小内壁间隙，设计时需要保证刃口与腔体内壁、定刀之间保留合理的剪切间隙，间隙过小会出现硬摩擦打刀，间隙过大则会出现物料拉扯不切断、反复空转的问题；刀身的轴向总宽度由片数和间隔套尺寸共同决定，需要和破碎转子的有效工作长度匹配，两端留出压盖紧固的空间。这类薄型刃具在选材上多采用淬火碳素工具钢或不锈钢，刃口部位热处理后保持高硬度，刀身中部保留适当韧性，遇到混入物料的小硬杂物时可以产生微量弹性避让，避免整片崩断；流线型的外轮廓没有突兀的直角拐角，冲洗清理时不存在物料残留的死角，在食品加工、饲草处理这类需要定期清洁的场景下维护便利性更好。整组刀身的动平衡校验也依托三维模型的质量属性数据提前完成，每片刀身的质心相对回转中心的偏移量控制在允许范围内，成组装配后整机振动幅度可以控制在设计阈值以内。
