传感检测设备铰接式安装支架

项目分类:通用机械零部件 发布时间:2022-05-03 ID:620229
  • 传感检测设备铰接式安装支架

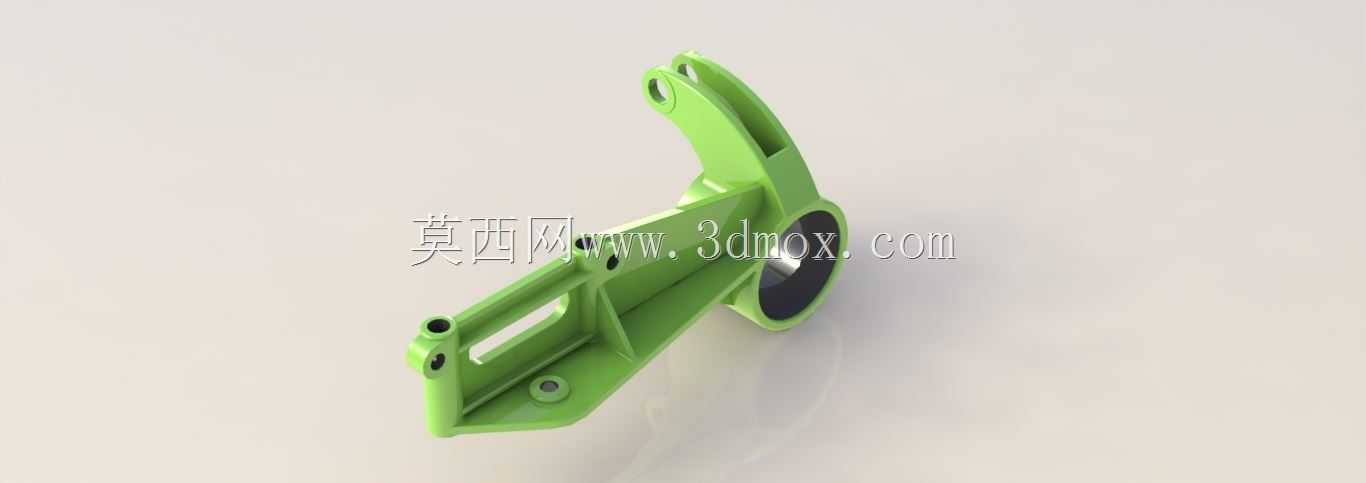

  该零件属于传感检测单元的承载与姿态调节构件,整体采用长臂式空间结构,一端设置圆形传感元件容纳腔,另一端布置铰接安装孔,中间通过带加强筋的承力梁连接,主要用于工业自动化产线、在线检测工位、移动装备感知模块以及小型实验装置中,承担固定传感器、调整探测方向、隔离安装振动和传递定位基准的作用。在实际设备布局里,检测元件往往不能直接贴装在主机框架上:一方面被测目标的位置、角度和距离会随工位变化,需要支架提供可转动或可微调的支撑;另一方面传感器本体多为圆柱或圆盘形,外壳壁厚有限,直接受力容易造成密封面变形、镜头偏移或接线端拉扯。该构件把圆形安装腔、铰接耳板和长跨度连接臂整合为一体,使感知元件能够悬伸到指定检测区域,同时通过端部孔位与机架、摆臂或调节座连接。

  从结构功能看,圆形腔体用于容纳轮状或圆柱状传感部件,腔壁保留环形定位面,装配时可依靠止口限制元件径向窜动;端部圆孔可穿入销轴、螺钉或锁紧轴,形成回转副,使支架在松开紧固件后绕轴线小角度摆动,调试完成后再锁紧固定。长臂部分并非采用等厚实心板,而是在受力方向布置纵向加强筋,侧面开设长形减重槽,既降低整体质量,又避免大平面注塑或加工后产生翘曲。多个小孔分布在臂身和端部,既可以作为辅助固定点,也可用于穿设线束、安装限位片或连接复位弹簧。

  设计思路上,该构件优先保证安装腔中心、铰接孔中心和臂身基准面之间的位置关系。传感元件装入腔体后,其有效检测方向应随支架转动而稳定改变,因此腔体内圆与铰接孔之间需要保持明确的中心距;若中心距偏差过大,即使支架角度调整准确,探测点也会偏离目标区域。臂身截面采用筋板与侧壁组合形式,在悬伸受载时主要承受弯曲力矩,靠近铰接端的截面高度较大,向腔体端逐渐过渡,有利于把集中载荷分散到连接区域。边缘圆角和过渡斜面能够降低应力集中,尤其在频繁摆动、振动冲击或轻量化塑料成型场景下,可减少根部开裂风险。

  安装边界方面,布置时需要同时校核回转空间和检测距离。支架绕端部销轴转动时,长臂外侧、圆形腔体外缘以及传感器尾部接线均会形成扫掠区域,周边机架、护罩、输送轨道和维护工具不能侵入该范围。圆形腔体的轴向长度决定传感器装入后的外伸尺寸,若元件后端带有电缆接头,还应在腔体后方预留弯曲半径,避免线材在摆动过程中被反复折压。臂身上的长槽可用于调整辅助附件位置,但槽边距离主承力筋较近,锁紧螺钉的压紧面应跨接在实体区域,不能只压在薄槽口上,否则长期振动后容易出现松动。

  在自动化检测场景中,这类支架常配合光电、接近、视觉或位移类传感元件使用。例如产线工件到位检测时,支架可把传感器悬伸到输送带侧面,通过铰接角度调整使探测面正对工件特征;在移动小车上,支架可安装于车架边缘,让感知元件避开底盘遮挡;在实验夹具里,它也可作为可调支撑块,用于固定测距探头或触发开关。由于构件承担的是定位与支撑功能,配合面精度应重点控制:腔体内圆保证元件同轴,铰接孔保证回转顺畅,臂底平面保证与安装座贴合。若采用塑料件,应关注筋厚均匀性和拔模方向;若采用金属切削或压铸件,则应在腔体根部、孔座周围保留足够壁厚,以承受锁紧力和检测过程中的微振动。整体结构在轻量化、可调性和安装适应性之间取得平衡,适合空间受限且需要反复校准探测角度的传感布置场合。
