四旋翼医疗应急配送无人机结构

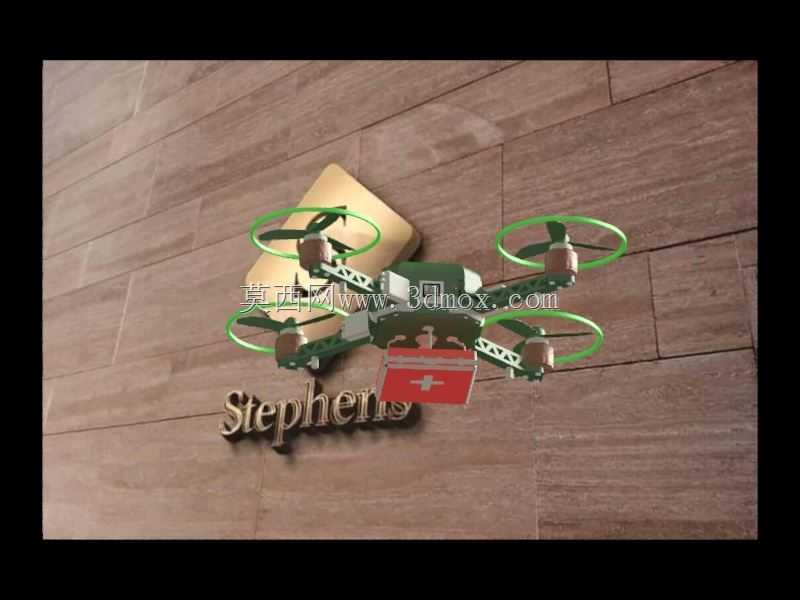

　　这套四旋翼医疗应急配送无人机面向城市社区、乡镇道路、临时安置点之间的小件医用物资转运需求，重点解决地面交通受阻、急救药品与基础医疗耗材需要快速送达的场景。整机采用四轴十字布局，机臂从中心机身向外伸展，旋翼外侧设置环形防护圈，使设备在靠近建筑墙面、树木、临时帐篷或人员活动区域飞行时，降低桨叶直接碰撞造成失稳的风险。机身下方挂载带有白色十字标识的红色医疗箱，箱体位于整机重心附近，便于在起降、悬停和航线调整过程中保持姿态稳定。

　　从结构设计思路看，中心机身承担飞控、电池、导航模块与载荷连接的集中布置功能，四个机臂向对角方向延伸，电机安装座位于机臂末端。旋翼防护圈并非单纯装饰件，它与机臂、电机座形成局部约束，能够在轻微擦碰时把接触力传递到机臂和机身框架，减少桨叶尖端受冲击后断裂的概率。对于医疗配送任务而言，防护圈还能缩短安全隔离距离，使无人机在狭窄院落、楼宇间平台、道路事故现场附近执行投递时更易控制边界。

　　医疗载物箱采用下挂式布置，箱体上沿与机身底部连接，载荷重量直接落在起落支撑区域附近。这样的布置有利于电池、飞控和货物之间的质量分配，避免载荷过度偏置导致俯仰或横滚控制量增大。箱体外表面的十字标识用于快速识别任务属性，实际结构上可按药品、止血包、检测试剂、小型医疗器械等不同物资划分内部隔层。若用于冷链试剂运输，可在箱体内增加保温衬层或小型蓄冷盒；若用于急救器械运输，则需在箱盖锁扣和缓冲垫上预留固定空间，防止飞行振动使物品相互碰撞。

　　旋翼系统采用四电机独立驱动方式，每个电机带动一副双叶螺旋桨。相邻旋翼通过相反旋转方向抵消反扭矩，飞控根据姿态偏差调节各电机转速，实现升降、前后、左右和偏航运动。环形护圈围绕桨叶旋转平面布置，其内径需要大于桨叶旋转直径，并在桨尖与护圈之间保留均匀间隙，避免高速旋转时发生擦圈。护圈截面不宜过重，否则会增加机臂末端惯量，使姿态响应变慢；但也需要具备足够刚度，在侧向接触时不能明显变形侵入桨叶轨迹。

　　机身与机臂的连接区域是建模和结构校核的重点。机臂在飞行中承受电机推力、桨叶振动和突发碰撞载荷，根部需要设置加强过渡，避免截面突然变化形成应力集中。若采用碳纤维管机臂，中心架可使用夹板或卡扣形式固定；若采用一体注塑或钣金框架，则应在机臂根部布置筋位和连接孔位。三维建模时，电机座安装孔、护圈支撑点、机臂中心线和旋翼旋转平面需要保持明确的装配关系，方便后续检查桨叶干涉、拆装空间和维修可达性。

　　起落与载荷边界需要结合实际任务场地考虑。无人机在地面停放时，下挂医疗箱不能直接接触地面，因此支腿或机臂下方支撑点的高度应高于箱体最低点，并留出起降沉降余量。若在不平坦的碎石地、草地或应急帐篷旁降落，支撑跨度还应保证侧风条件下不侧翻。箱体底部可设置圆角和缓冲垫，降低误触地面时的冲击。整机宽度主要由旋翼护圈外径决定，长度和高度则受机臂角度、起落架高度及载物箱尺寸影响；在楼道平台、车辆顶部或小型起降垫上使用时，外轮廓尺寸直接决定可部署空间。

　　应用流程上，该类设备通常在急救站、医院药房、社区卫生点或应急指挥点完成物资装箱，起飞后沿预设高度飞往接收点。到达目标区域后，可在空旷位置悬停，通过地面人员引导降落，也可在箱体配置快拆挂钩时执行低空释放。由于医疗物资对时效性和完整性要求较高，结构设计除了追求飞行效率，还必须重视载荷固定、防雨防尘、振动隔离和快速取放。箱体锁扣应便于戴手套操作，箱盖开启方向不应与机身底部连接件冲突，取放物资时不需要拆卸整机核心部件。

　　在细节建模中，可把整机拆分为中心机身、四根机臂、四个电机组件、四副旋翼、四个防护圈、下挂医疗箱、起落支撑和连接件等模块。旋翼与电机轴之间保留同轴约束，护圈支撑与机臂之间保留安装面，医疗箱与机身底部设置吊耳或快装板。通过这种模块化划分，结构工程师可以分别检查飞行系统与载荷系统的边界：一方面确认桨叶旋转范围内无箱体、支腿或线束干涉，另一方面确认医疗箱拆装路径顺畅、锁扣位置可达、重心调整方便。

　　该无人机并不追求大载重运输，而是强调小体量、高识别度和近场景应急配送。防护圈、医疗箱和四旋翼布局共同构成其核心特征：防护圈解决近物飞行安全，下挂箱体解决医用物资承载，四轴布局保证结构简洁、控制成熟、维护方便。面向三维设计时，应把飞行姿态、载荷重心、碰撞边界和现场操作空间放在同一装配模型中校核，使外观造型与实际医疗配送任务相匹配。
