高校机电项目四轴数控加工机床结构设计

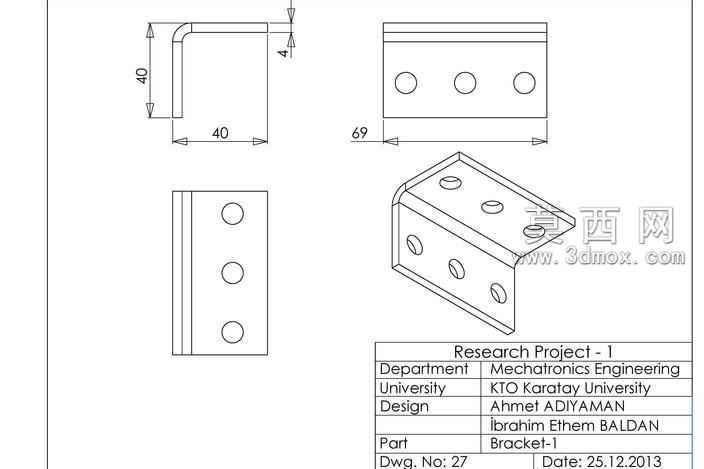

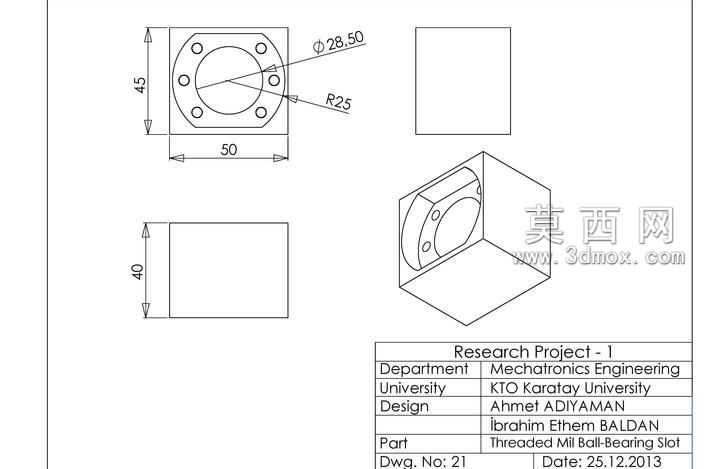

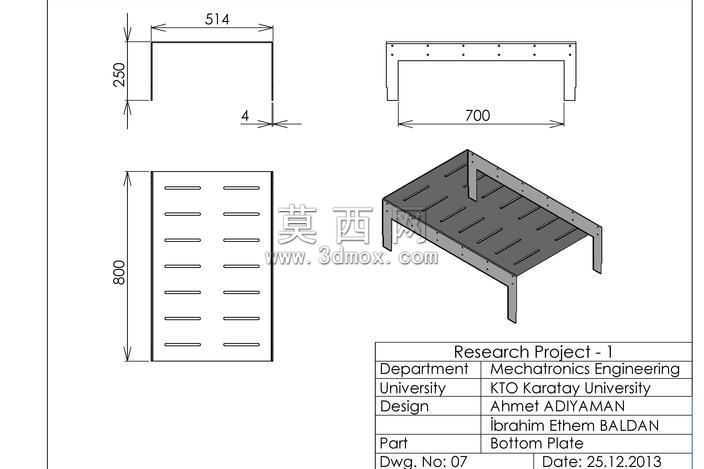

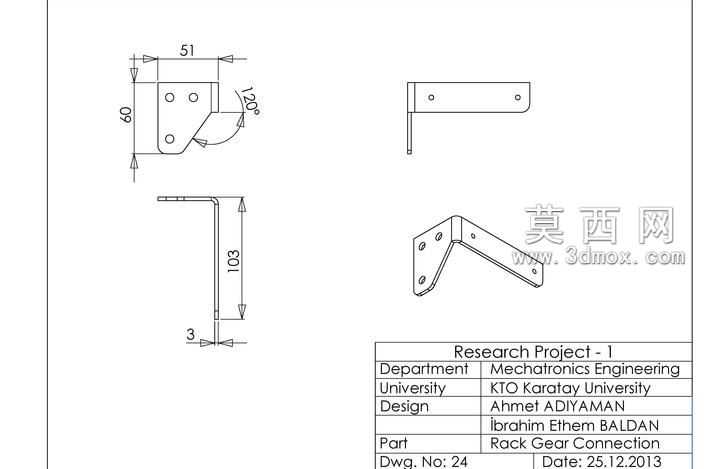

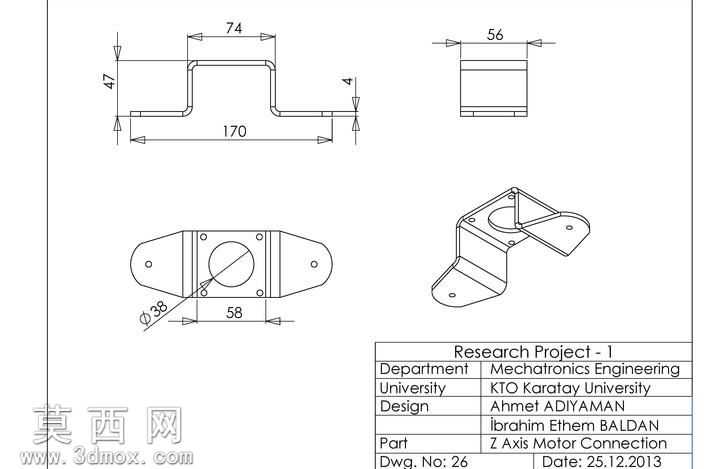

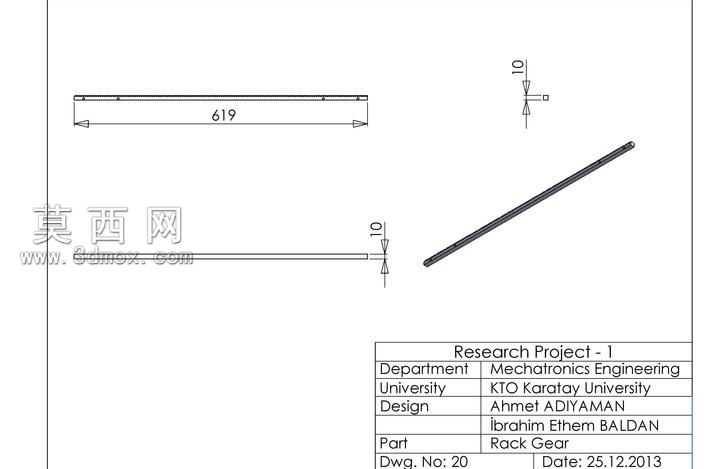

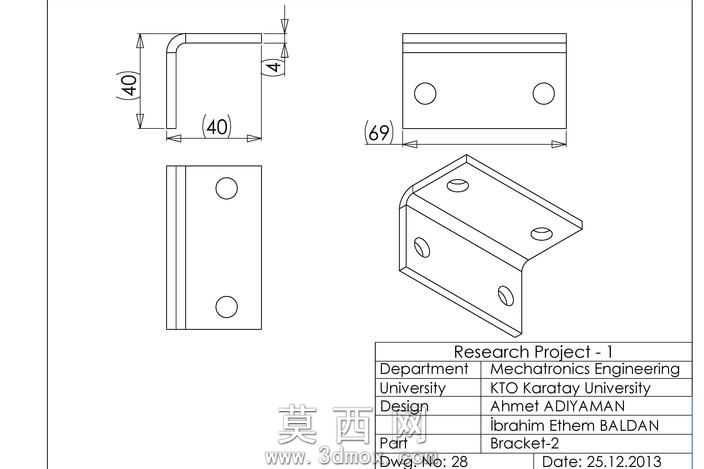

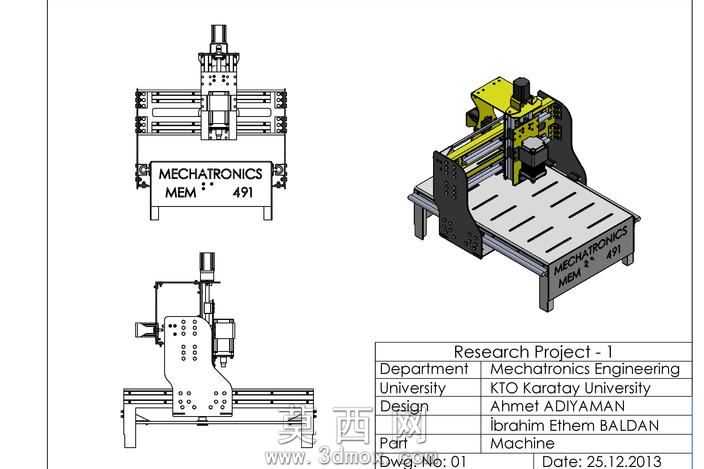

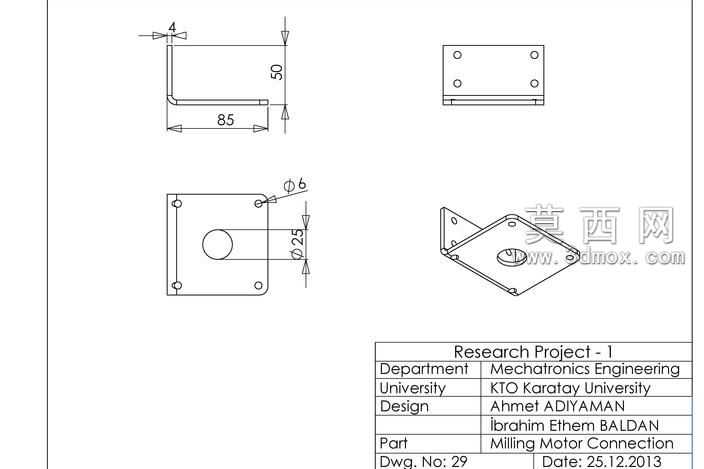

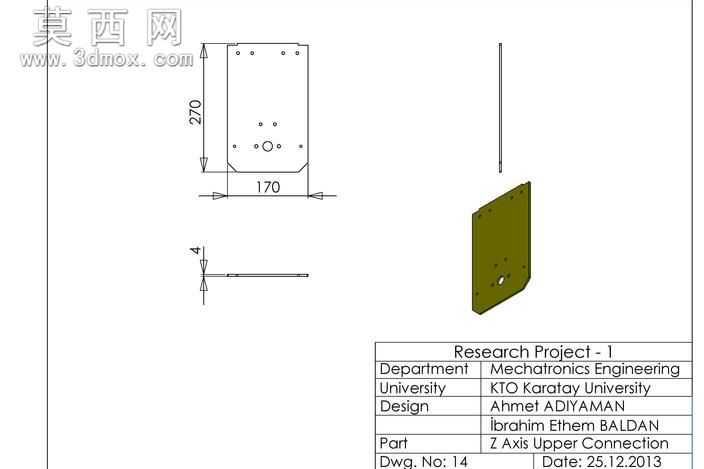

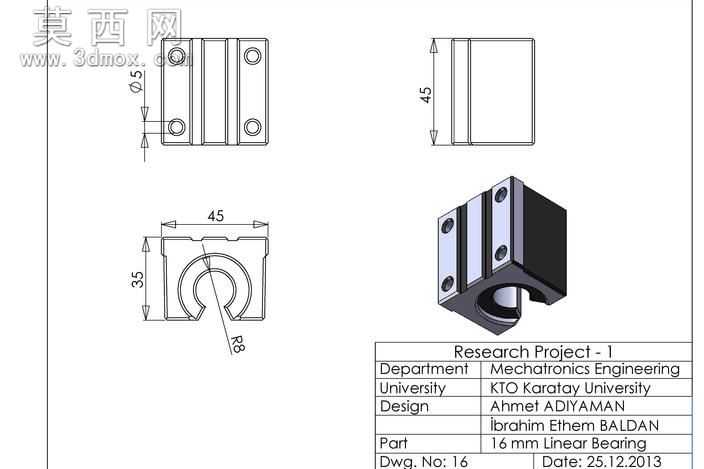

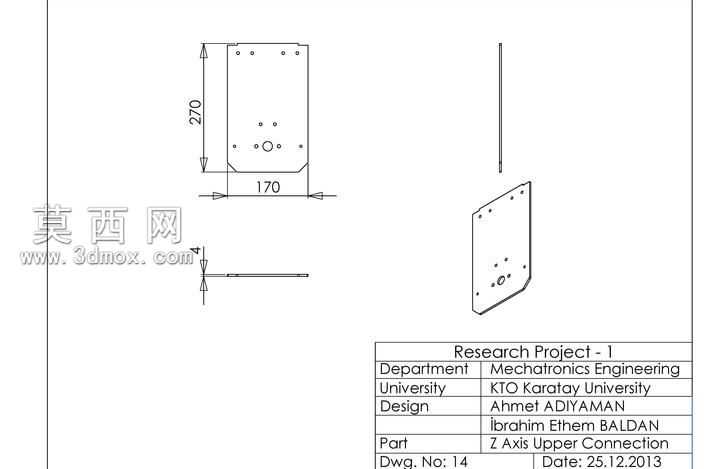

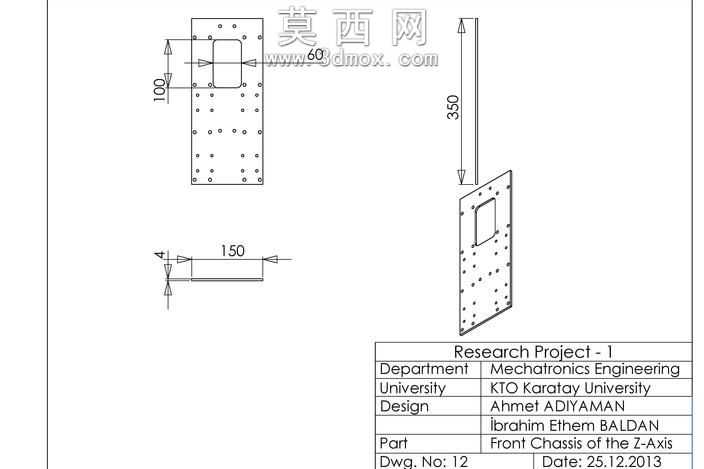

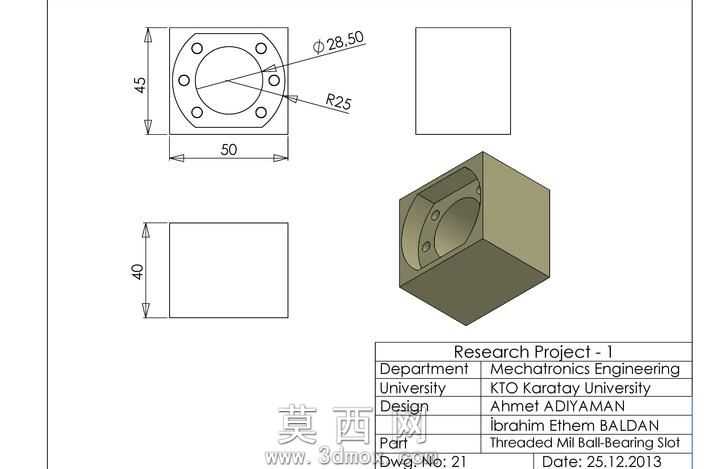

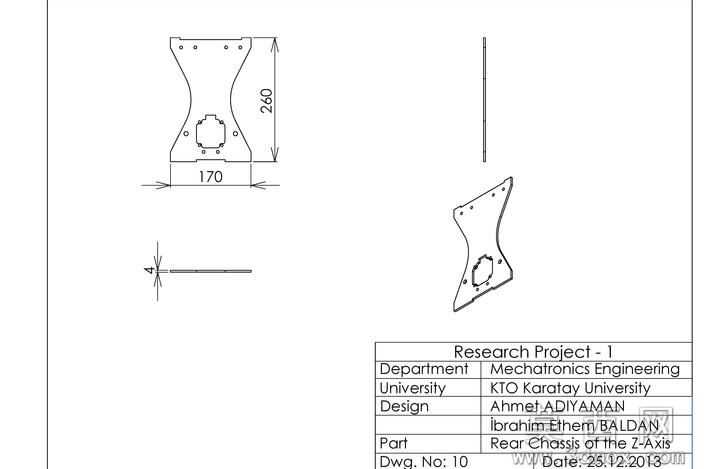

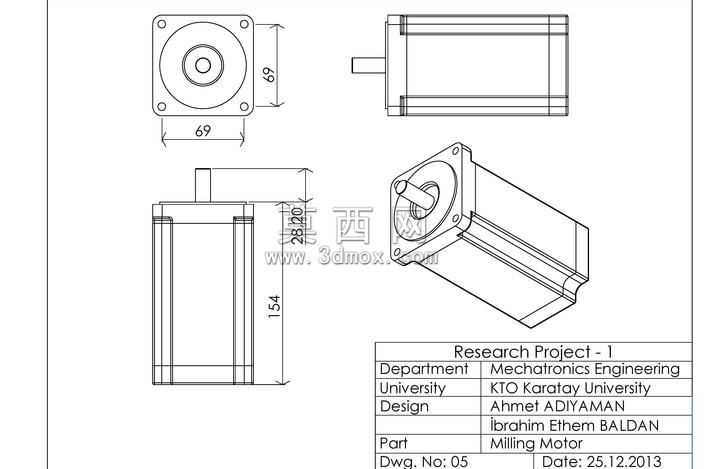

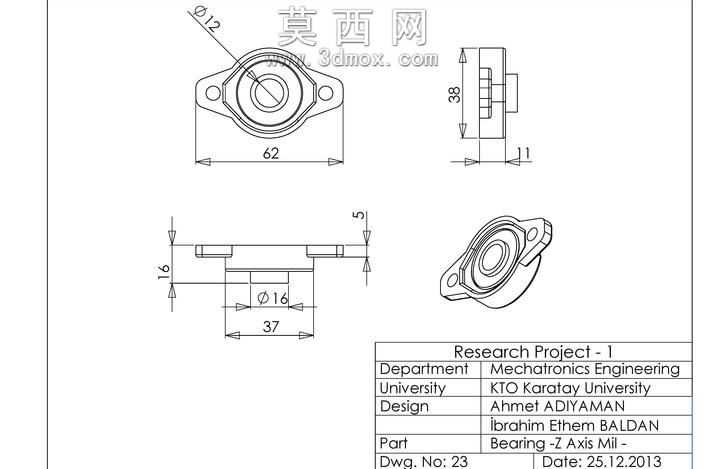

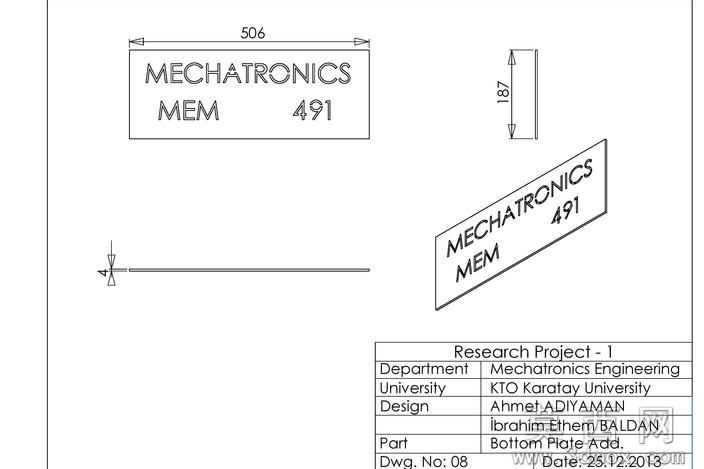

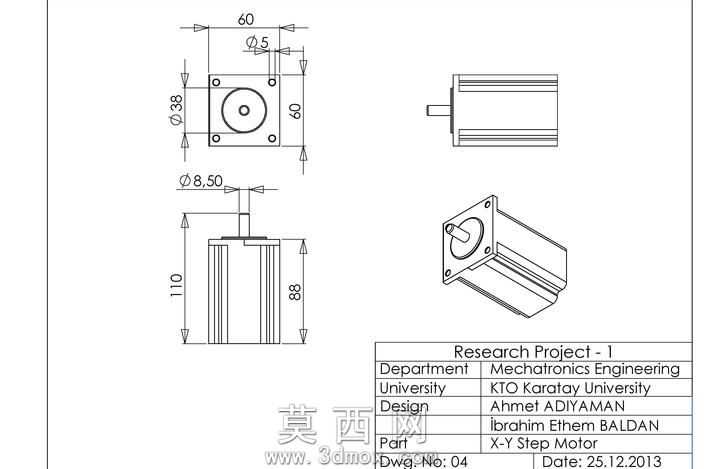

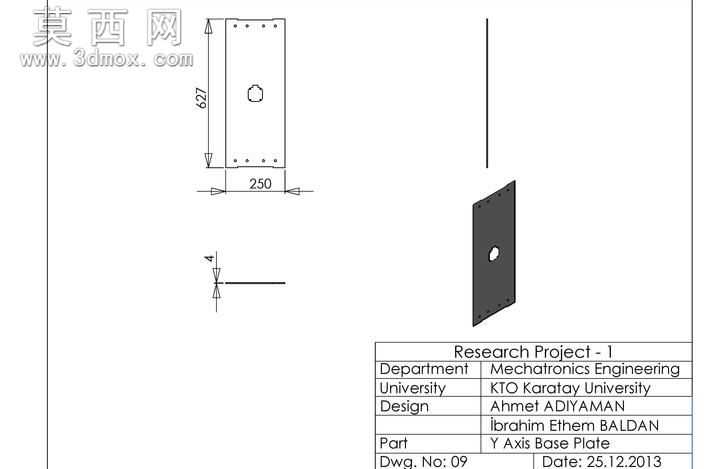

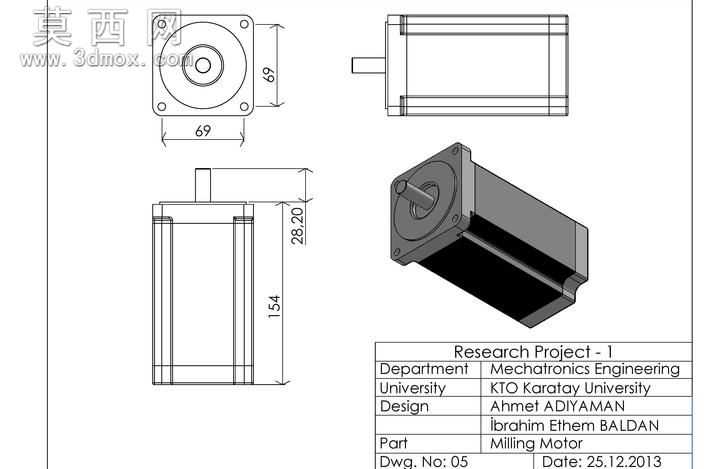

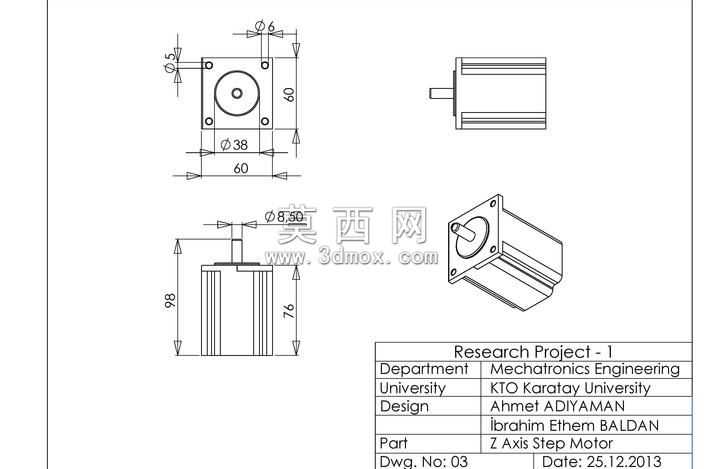

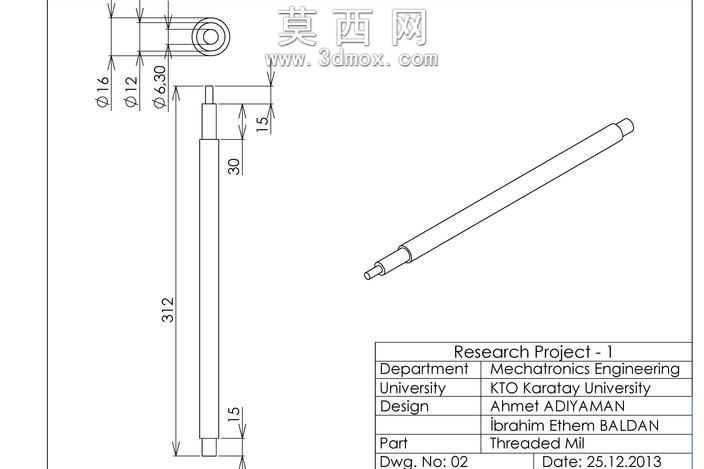

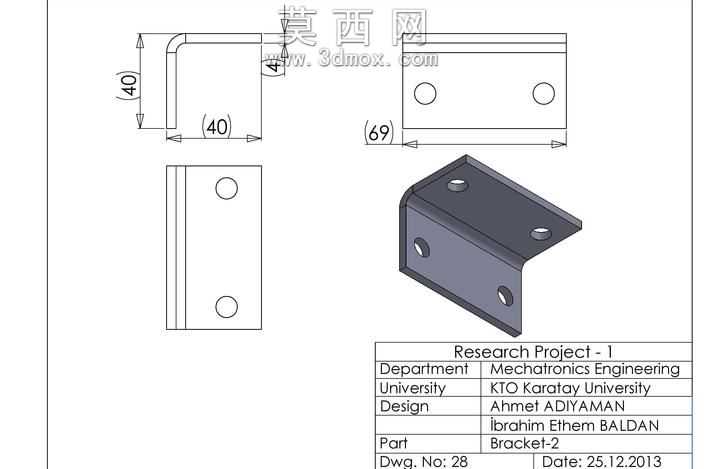

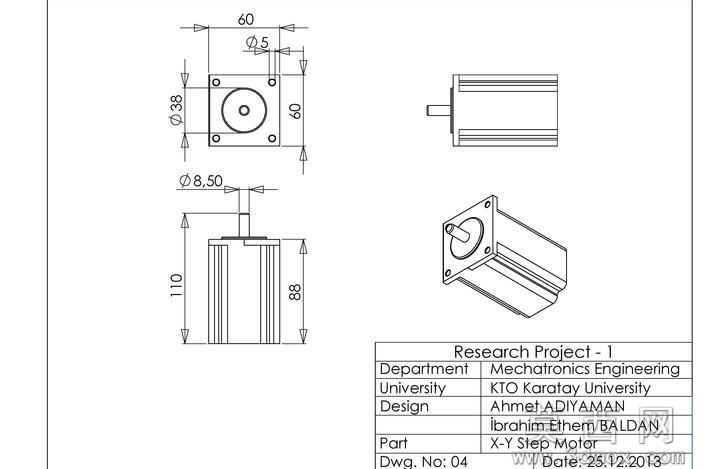

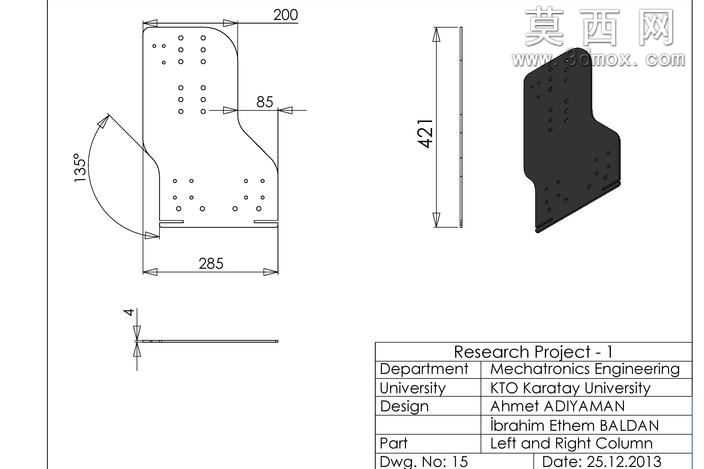

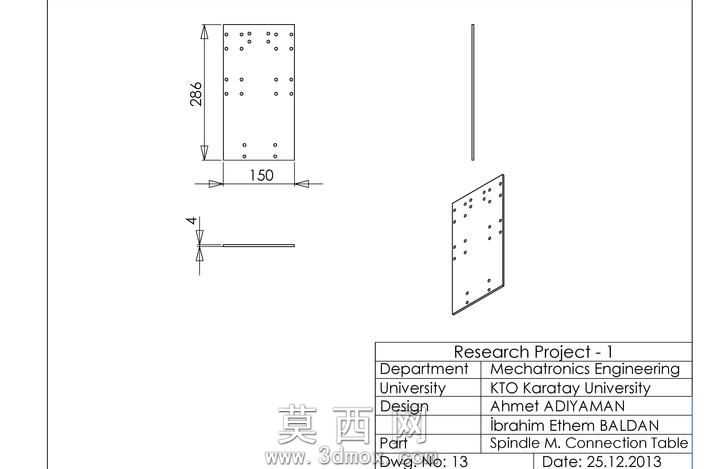

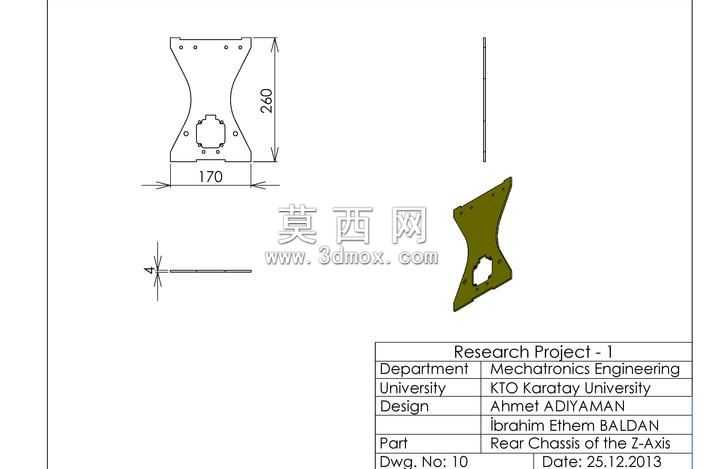

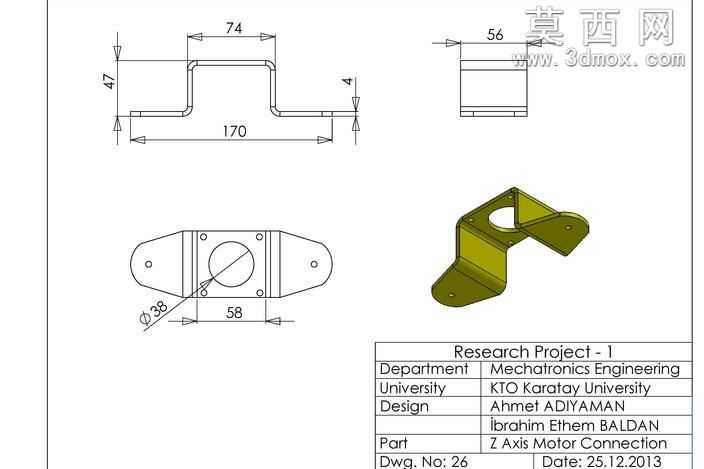

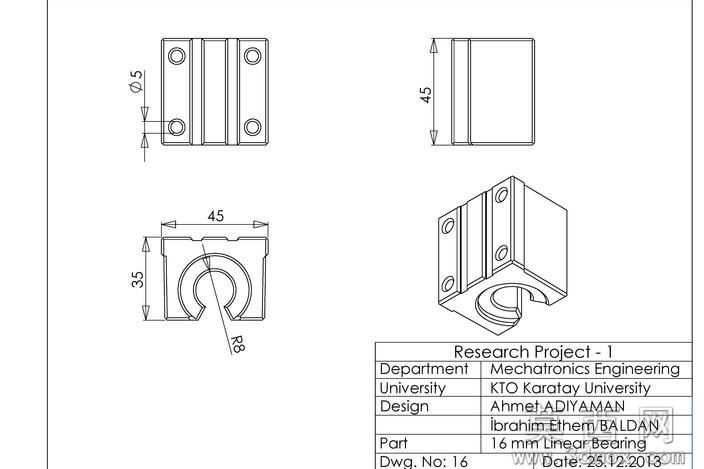

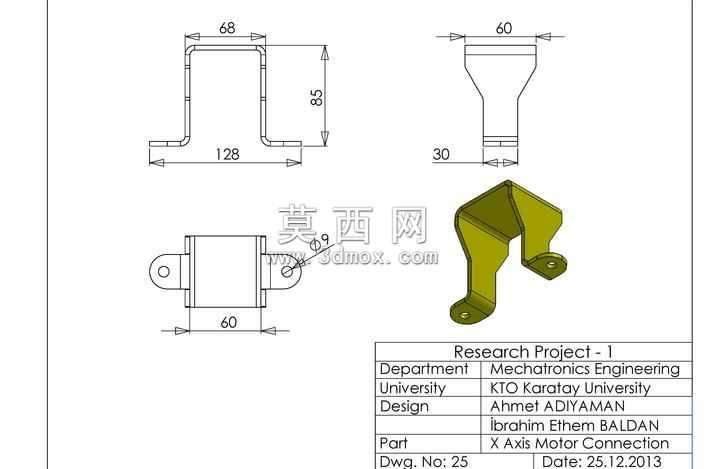

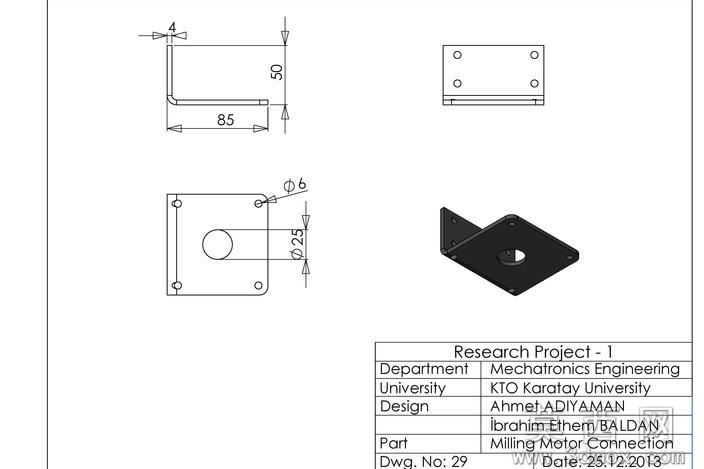

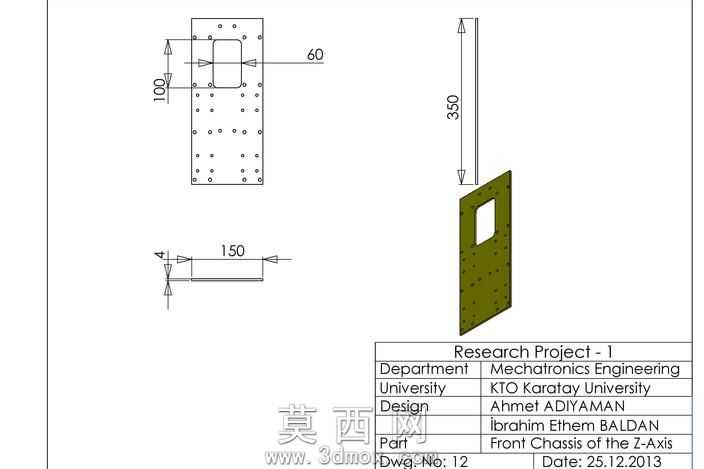

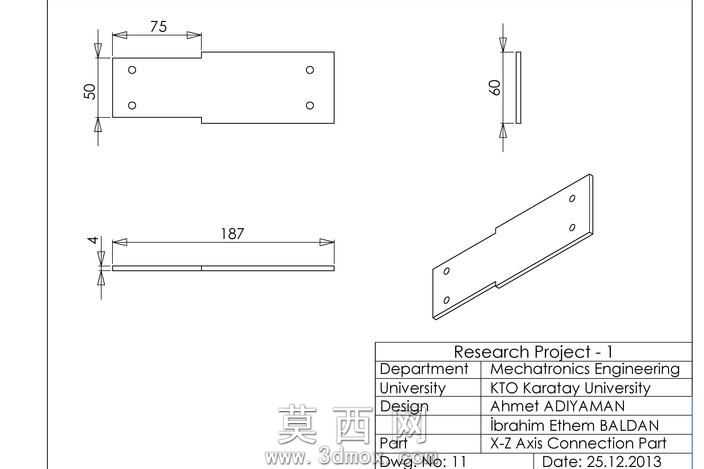

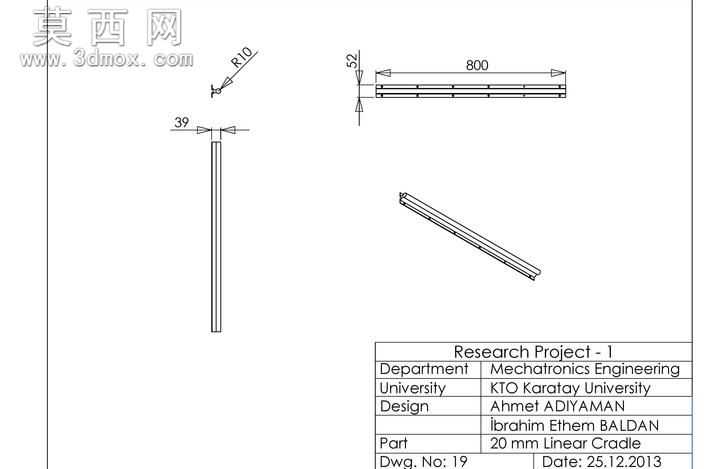

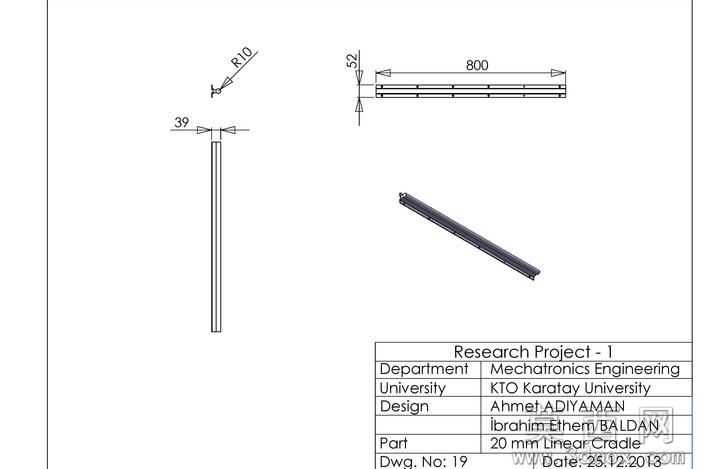

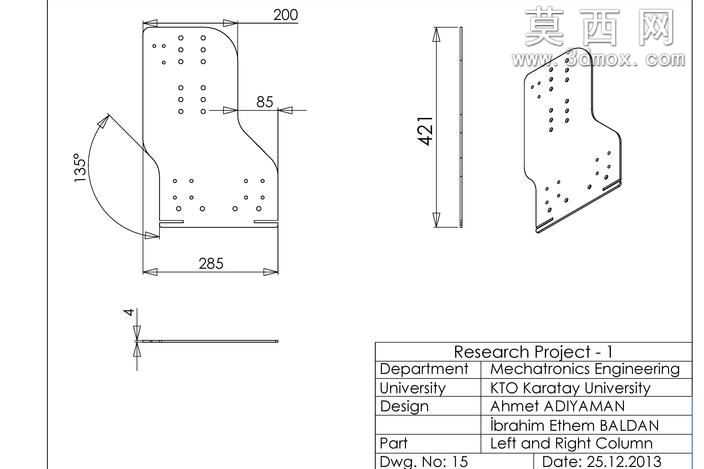

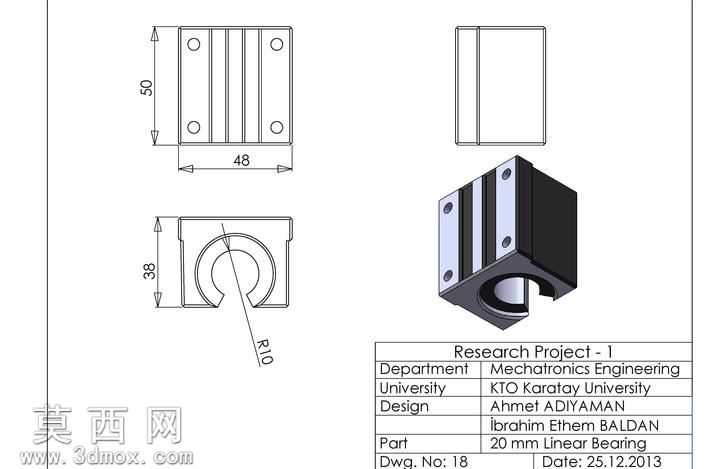

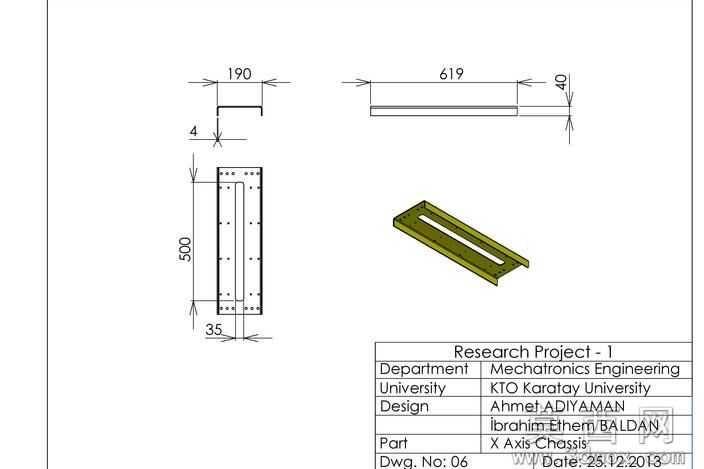

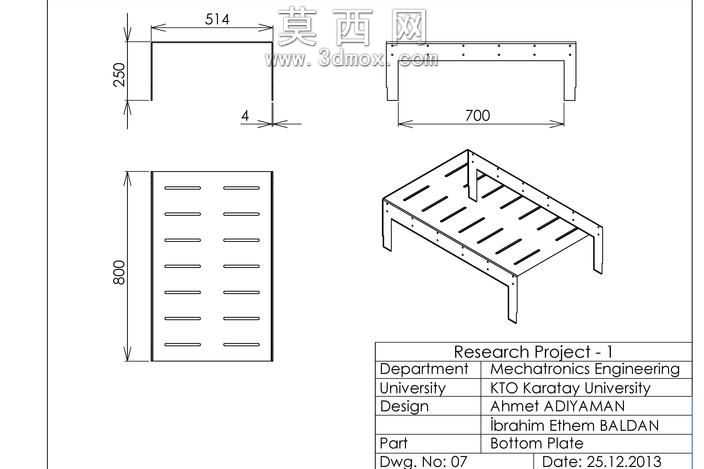

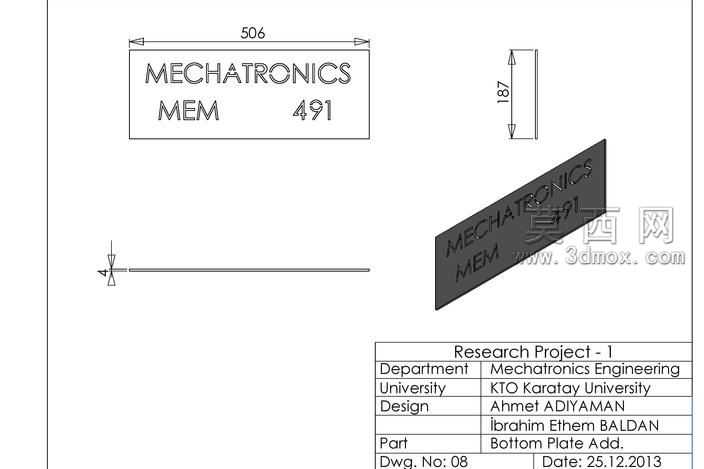

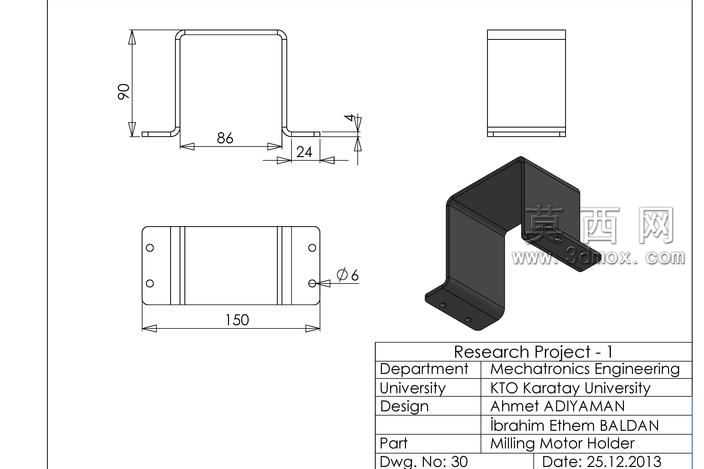

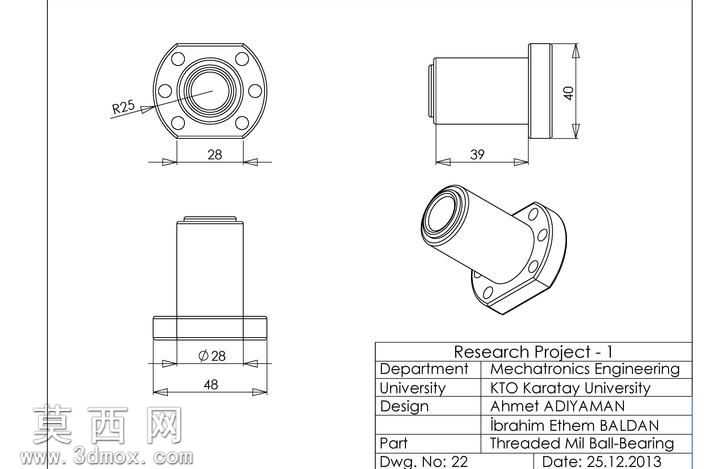

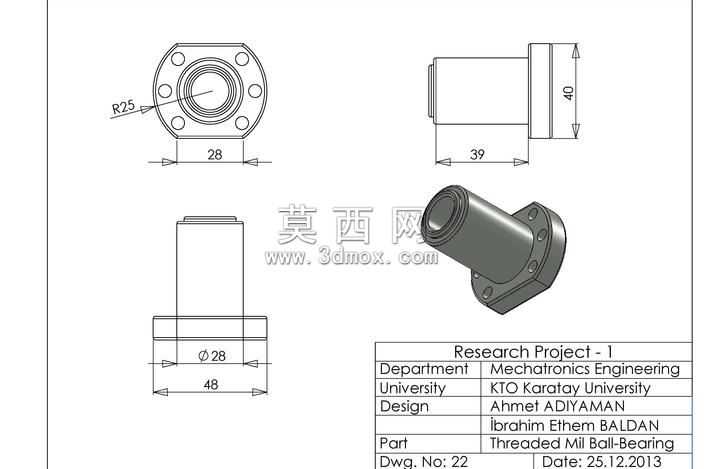

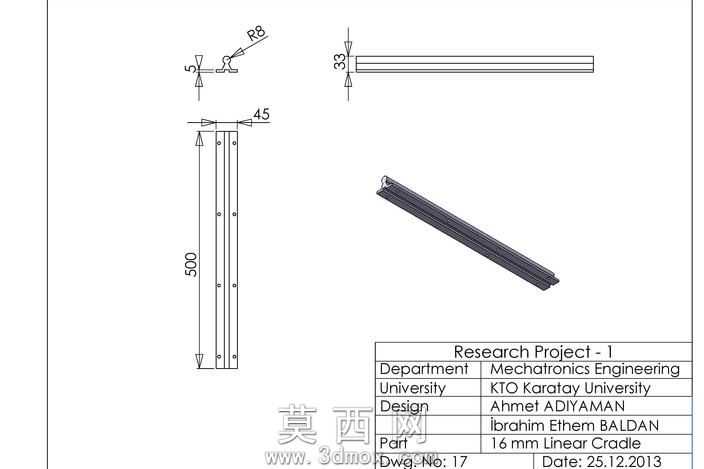

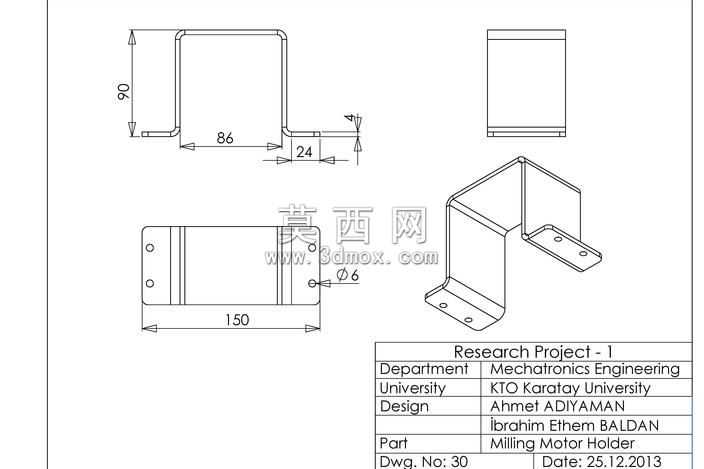

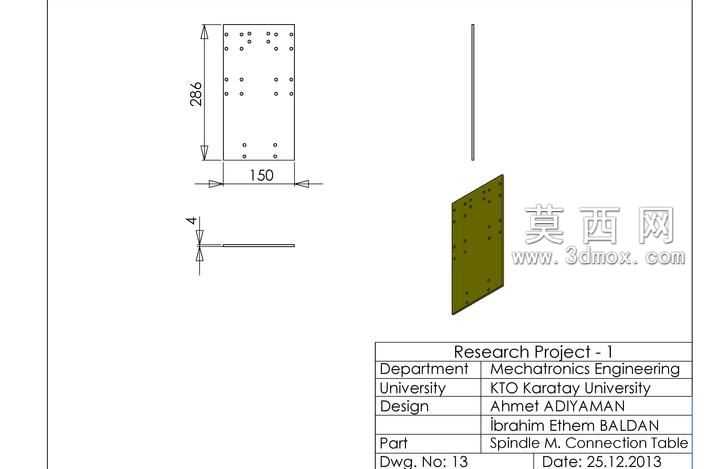

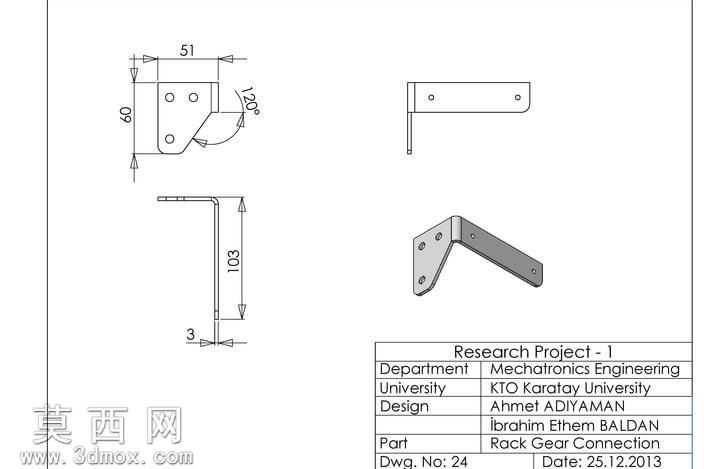

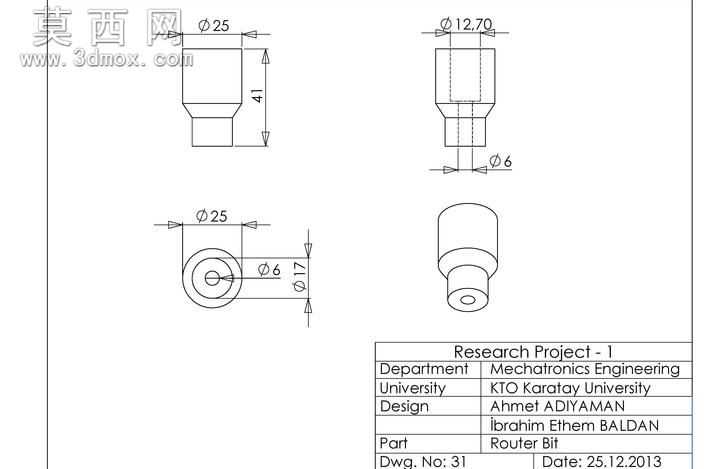

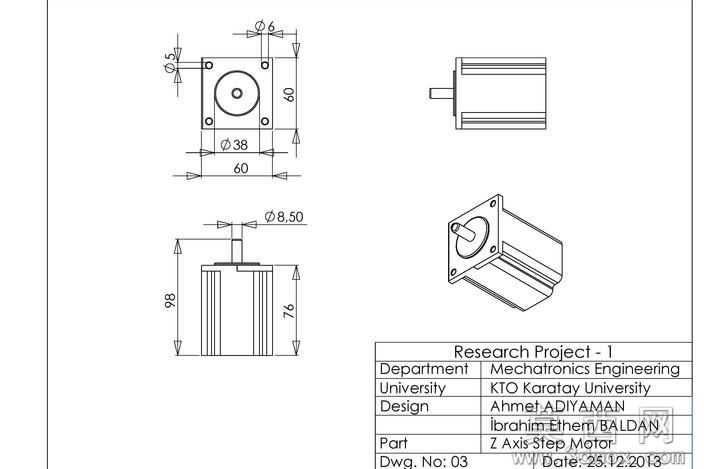

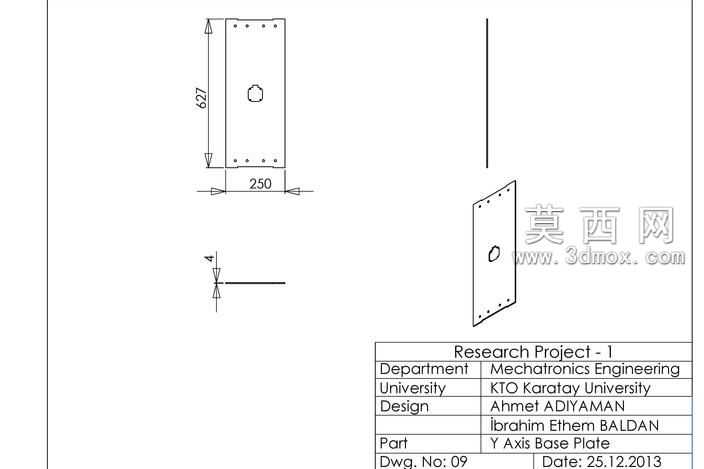

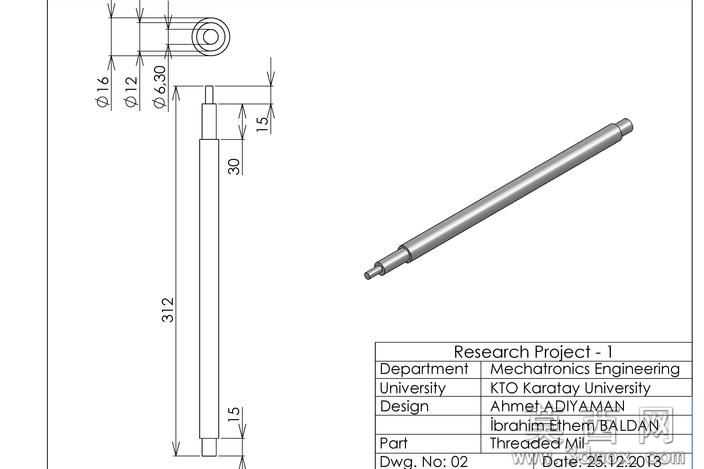

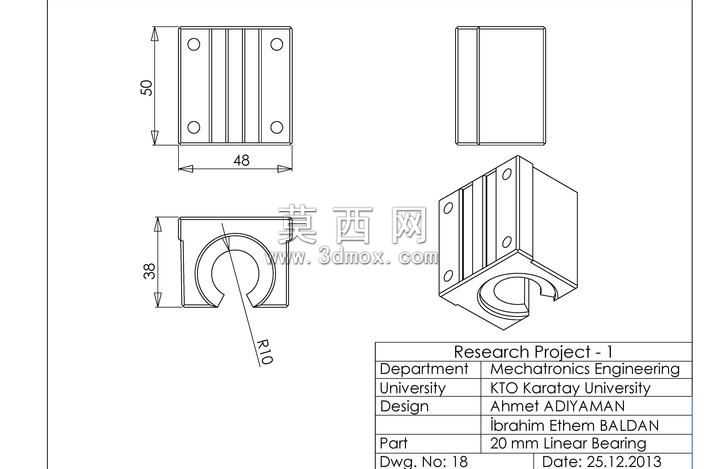

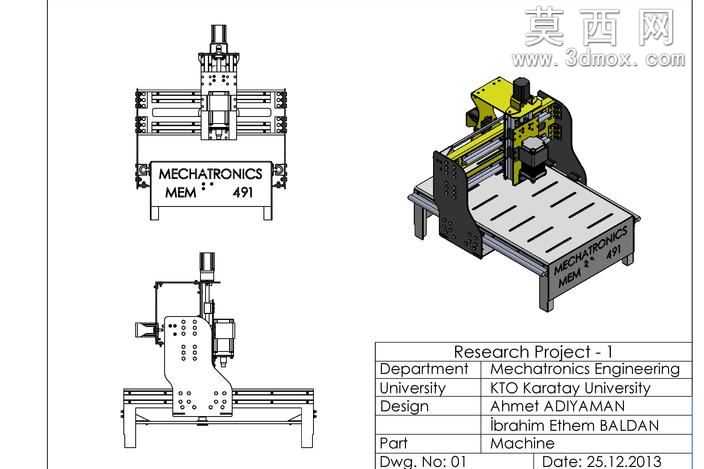

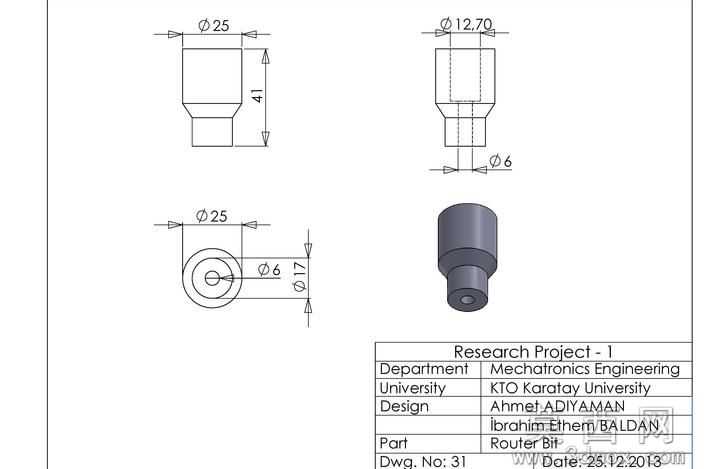

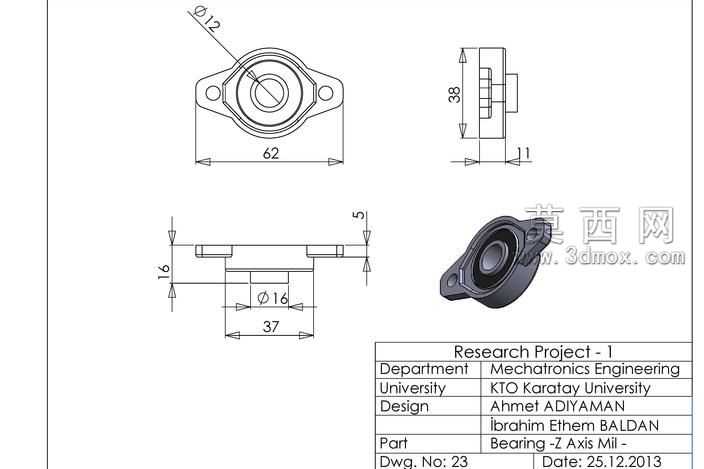

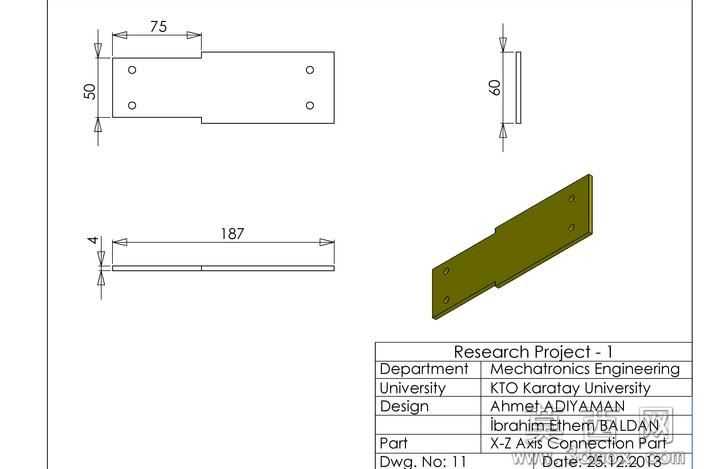

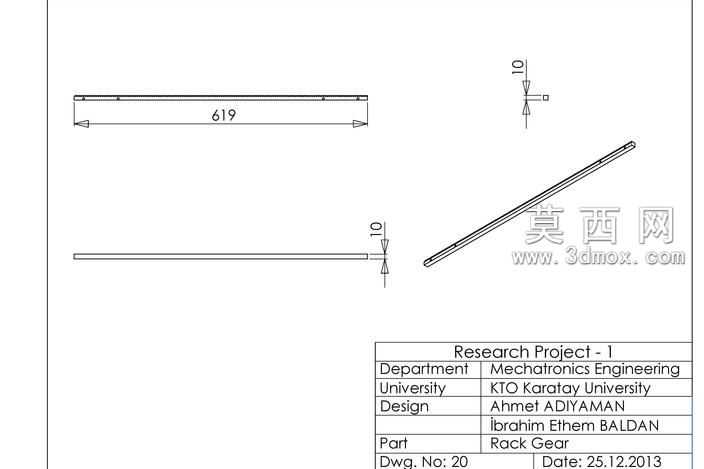

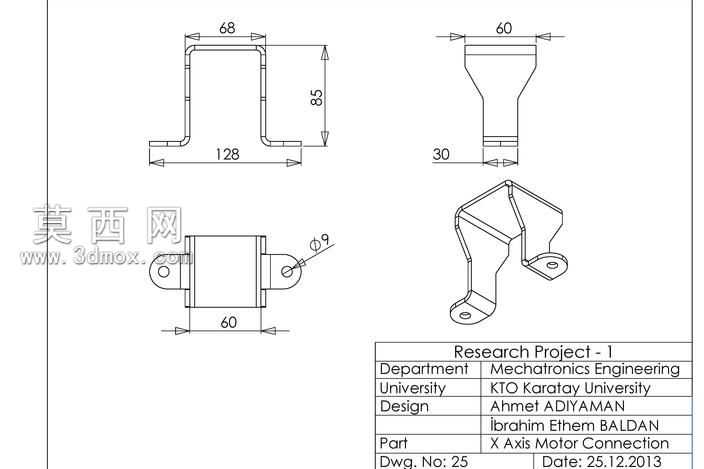

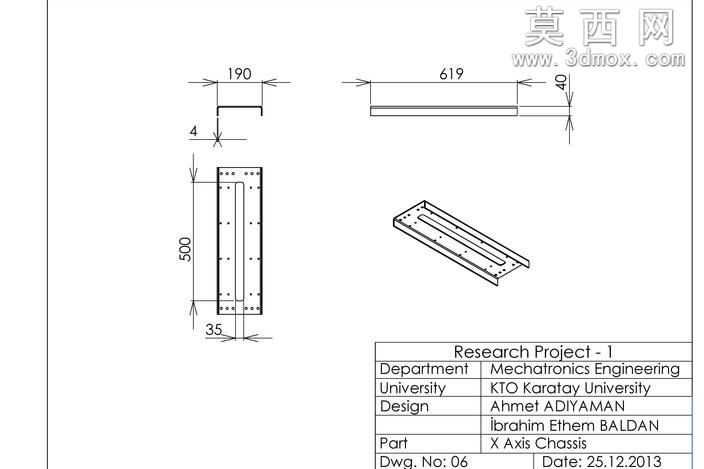

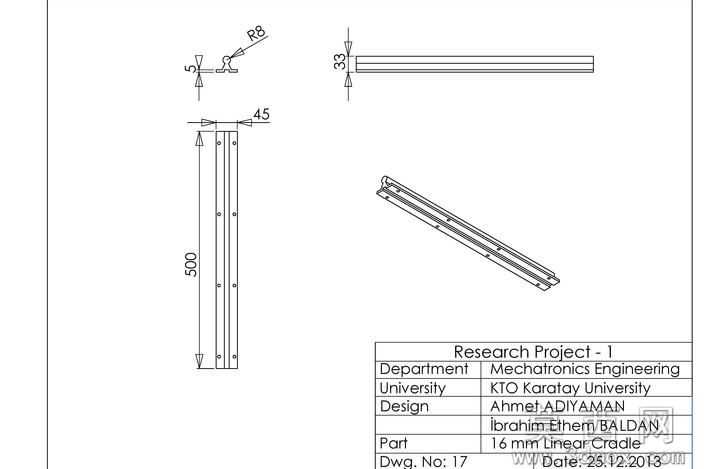

本套三维模型为高校机电工程系高级项目研发的四轴数控加工机床，建模过程严格遵循机械设计规范，完整还原了设备的全部机械结构。建模阶段先从整体布局切入，确定龙门式移动架构的空间尺寸比例，依次完成床身基座、纵向移动导轨、横向滑台、垂直主轴滑枕、第四轴回转工作台的独立建模，每个零部件的装配关系都按照实际机械连接逻辑设置，导轨与滑块的配合间隙、丝杠螺母的传动位置、主轴安装座的定位基准都做了精准还原，确保模型可直接用于结构验证与装配干涉检查。材质渲染环节针对不同部件做了区分设置，床身与结构支架采用铸铁哑光材质还原机床铸件的厚重质感，导轨、丝杠等传动部件赋予金属抛光材质体现加工精度，工作台面设置T型槽结构并做表面阳极氧化质感处理，操作面板、防护外壳等部件采用工程塑料材质，不同材质的光影反射参数经过反复调试，渲染输出的工程视图可清晰展示设备的结构层次与部件分布。结构设计上兼顾了教学演示与小型零件加工的双重需求，龙门架采用双侧支撑结构提升整体刚性，X/Y/Z三个直线轴采用丝杠传动搭配线性导轨的组合保证运动精度，第四轴回转单元集成在工作台一侧可实现工件的多面连续加工，主轴单元预留了标准刀具安装接口，整体结构紧凑无冗余设计，所有走线槽、安装孔位、紧固螺栓的位置都在模型中做了完整呈现。设计思路围绕教学项目的展示需求展开，既保留了工业级数控机床的核心传动结构，又简化了复杂的外围防护与辅助系统，让模型可清晰展示四轴机床的运动原理与机械构成，配套的多视角工程视图可直观呈现设备的正视图、侧视图与轴测效果，方便用于机电专业的教学演示、结构原理讲解以及小型数控设备的研发参考，模型的每个部件都保留了独立建模特征，可根据需求进行参数调整与结构优化，适配不同的加工场景与教学使用需求。
