PE150型齿轮滚齿机工业设备三维设计

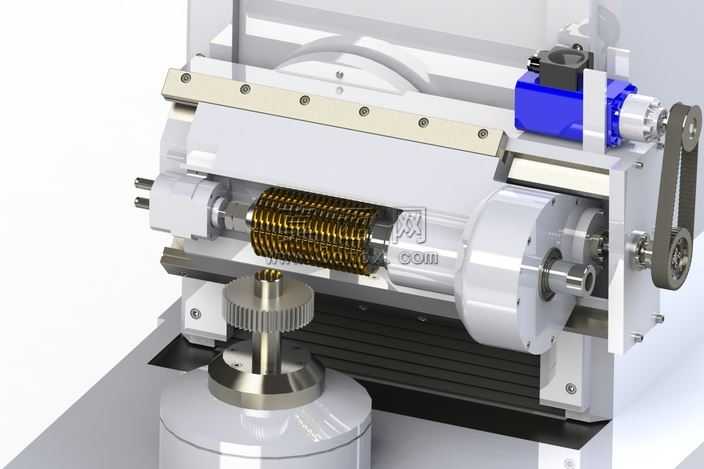

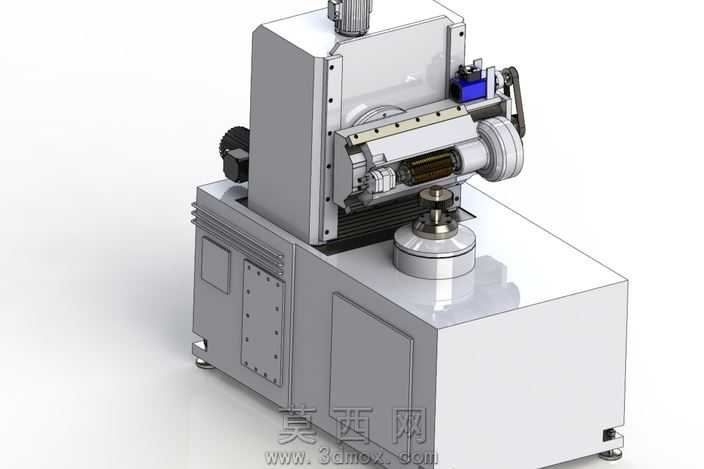

本作品为PE150型齿轮滚齿机的全参数化三维建模成果，建模过程严格遵循通用滚齿机的真实结构比例与功能布局，完整还原了该型号设备从床身底座到上部加工执行单元的全部核心结构。建模阶段以滚齿加工的运动逻辑为核心设计思路，首先搭建厚重的箱型床身底座结构，底座侧面预留电气安装舱与检修盖板的安装位，底部配置可调式支撑脚结构，保证设备整体的安装稳定性，底座上部的工作台区域还原了工件装夹主轴的回转支撑结构，可适配不同规格齿轮坯料的装夹定位需求。上部的滚刀进给滑台部分，完整构建了垂直进给导轨、滚刀主轴驱动单元、角度调整摆角机构、传动防护结构以及顶部的驱动电机安装位，滑台侧面配置了位置检测组件与管线排布结构，所有运动部件的装配间隙均按照真实机床的装配公差进行预留，可直观演示滚齿加工时滚刀与工件的展成运动配合关系。材质渲染阶段，床身主体采用哑光机床灰铸铁材质，导轨接触面做金属磨削亮面处理，操作手柄、手轮等操作件采用镀铬亮面金属材质，电气元件外壳采用工程塑料哑光材质，冷却管路采用深色橡胶材质，不同材质的粗糙度、反光度参数均经过反复调试，还原真实工业设备的视觉质感。模型的所有零部件均做了独立的结构分层，可实现单独拆解查看内部传动结构，既可以作为齿轮加工工艺讲解的演示载体，也可以作为非标机床改造设计的参考基底，完整呈现了小型通用滚齿机的结构设计逻辑与功能布局特点，精准还原了该型号设备可加工直齿、斜齿圆柱齿轮以及蜗轮、链轮等零件的加工适配结构。
