大直径圆环切割折弯加工设备结构

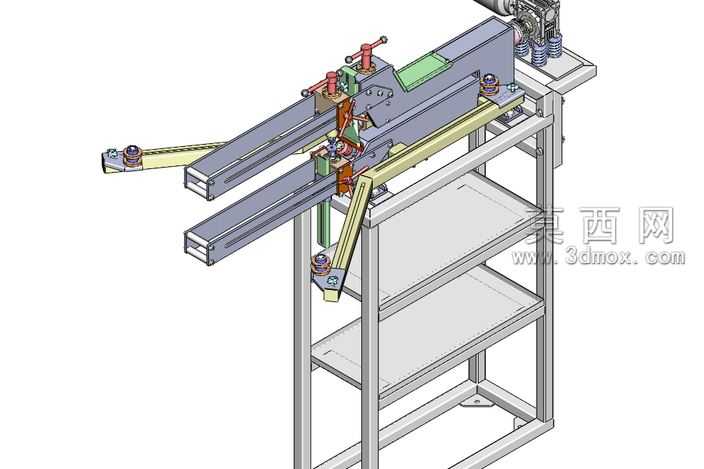

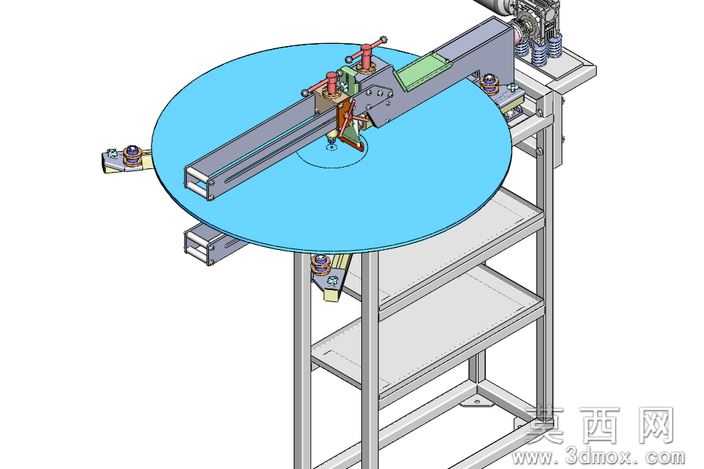

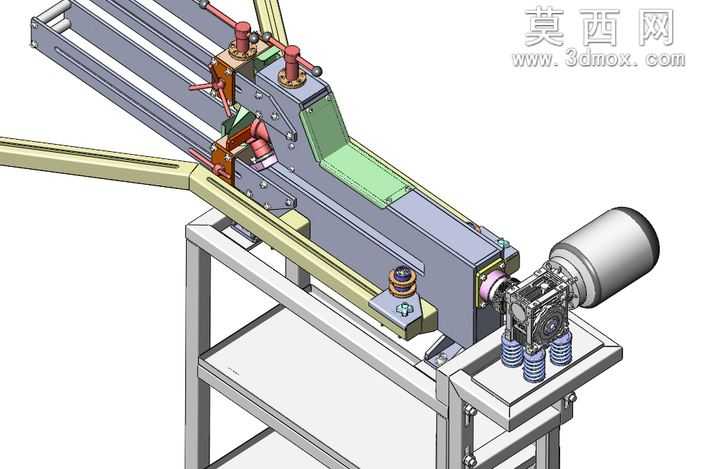

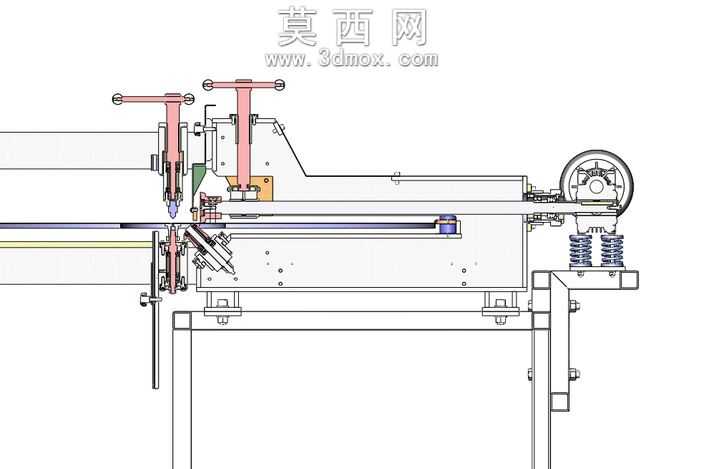

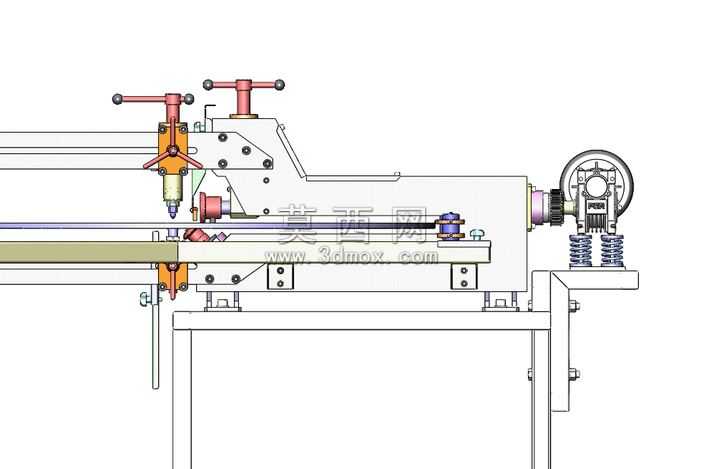

本模型为针对大直径环形工件加工设计的专用切割折弯设备，整体采用卧式床身布局，在三维建模过程中严格遵循机械加工设备的设计规范，先以基准面搭建床身的主体框架，将承载导轨、加工机头、驱动端、支撑弹簧组件等模块按照装配约束关系逐一搭建，确保各运动部件的行程、配合间隙符合实际加工的参数要求。建模阶段对加工机头的双操作手轮、调节锁紧结构、切削执行端做了精细化的特征还原，手轮的防滑纹理、锁紧螺杆的螺纹特征、机头的滑动导向面都通过拉伸、旋转、扫描等特征命令完成建模，保证结构的可装配性与运动合理性。床身部分采用方管焊接机架的结构设计，建模时还原了机架的安装孔位、加强筋布局，导轨安装面的平面度特征通过基准面约束保证，确保机头沿导轨滑动时的直线度符合加工精度要求。设备右端的驱动单元搭配弹簧缓冲支撑结构，建模时还原了带轮的传动特征、弹簧的螺旋扫描特征、缓冲座的安装定位结构，能够模拟工件装夹后的旋转进给动作，适配环形工件的圆周加工需求。材质渲染阶段，床身机架采用铸铁哑光材质，导轨部分赋予镀铬金属光泽材质，手轮采用红色胶木质感材质，弹簧、紧固件赋予镀锌钢材质，加工头的切削端采用硬质合金材质表现，通过材质的区分清晰展现设备各部件的功能分区，整体渲染效果还原工业设备的真实质感。设计思路围绕最大1000mm外径、100mm内径的环形工件加工需求展开，将切割与折弯功能集成在同一床身上，通过可滑动的机头调整加工位置，配合端部的旋转驱动实现工件的圆周进给，双操作手轮的设计可分别调节切削深度与折弯压合的行程，满足不同壁厚环形工件的加工参数调整需求，底部机架预留的安装孔位可实现设备的地面固定，保证加工过程中的设备稳定性，整体结构紧凑，功能集成度高，可作为专用环形工件加工设备的设计参考模型，各部件的建模精度满足后续工程图导出、结构干涉检查的使用需求。
