低成本应急气动呼吸机机械结构

　　这套结构面向资源受限地区的应急呼吸支持场景，核心目标是在缺少专用医用通气设备、供应链不稳定的条件下，利用容易采购的电动工具、控制板和常规五金件，搭建可重复动作的简易正压通气装置。整机并不追求复杂医疗设备的紧凑外观，而是把可制造性、可替换性和调试便利性放在前面，适合临时救治点、基层诊所、灾备环境或工程教学中作为机械通气原理样机。

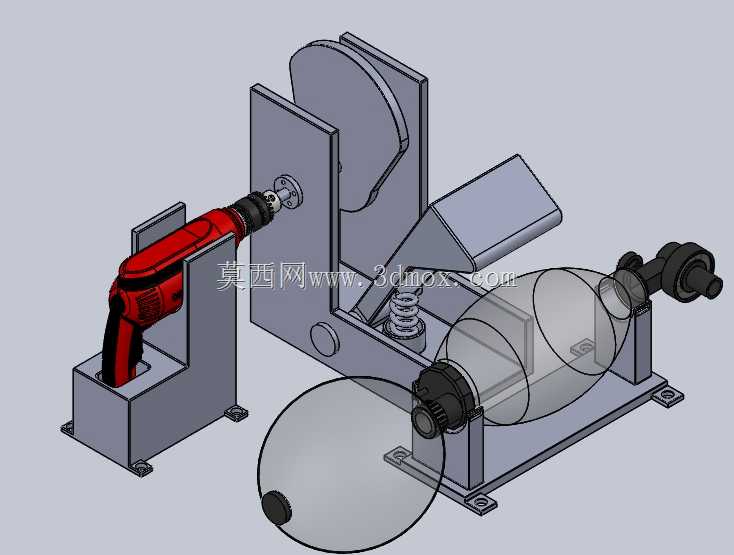

　　动力部分直接采用钻机类手持电动工具作为原动机。这样处理的现实意义很明显：钻机在很多地区保有量大，维修渠道多，电池和夹头规格通用，出现故障时可以快速更换。模型中红色动力单元通过夹持和支架固定在机架上，输出端接入传动机构，将旋转运动转换为往复挤压动作。设计者没有把电机封闭在专用壳体里，而是保留外露连接关系，便于观察传动状态，也方便在现场调整皮带、联轴器或夹紧位置。

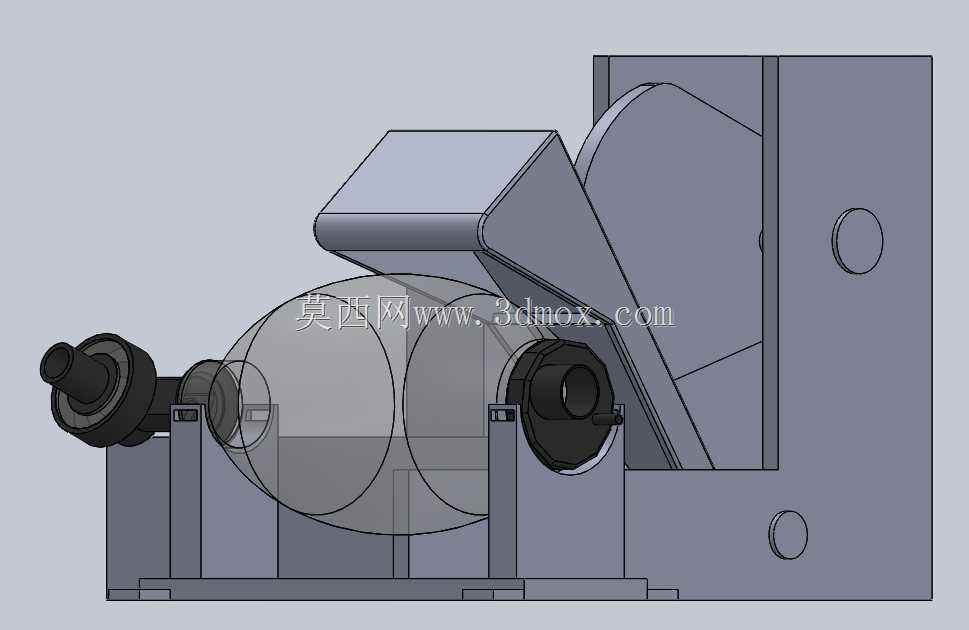

　　通气执行思路采用气囊挤压方式。图中椭球形呼吸气囊位于机构前端，压板或推压构件按设定周期压缩气囊，使气体按节律输出；压板回位后，气囊依靠自身弹性恢复并重新吸入气体。这种方案避开了精密涡轮、比例阀和复杂气路加工，对零件精度要求较低。气囊、管路和阀件可以选用现成呼吸回路零件，机械部分只负责稳定、可控地提供压缩行程，因此结构验证和维护都比较直观。

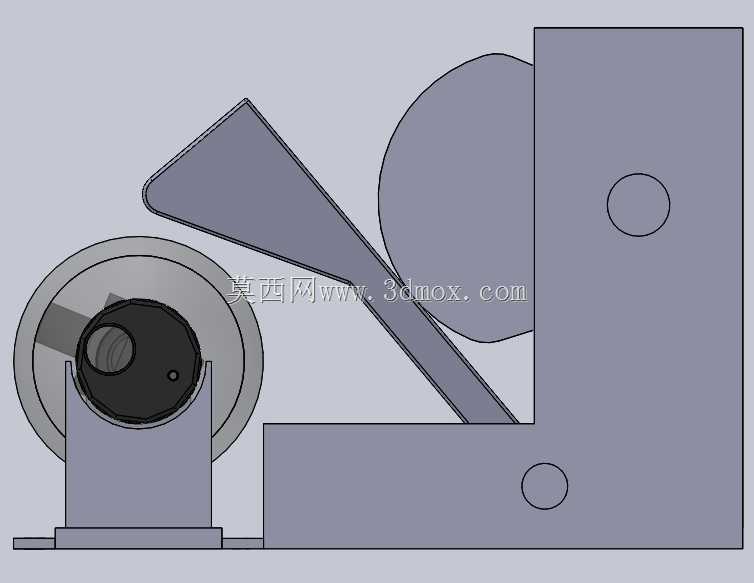

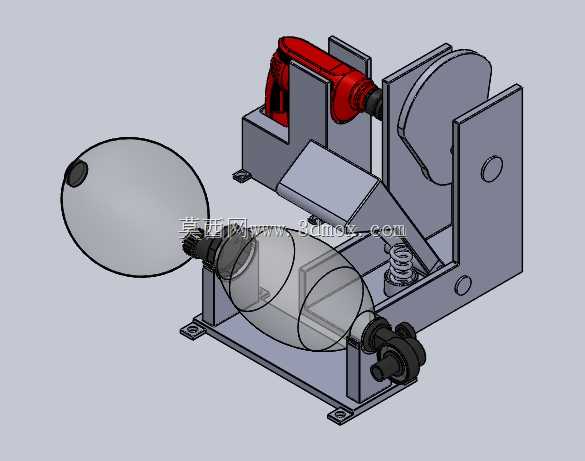

　　传动链路包含圆盘、连杆、摆臂、弹簧和滑动导向构件。旋转动力带动盘类零件，再通过连杆把圆周运动转化为近似直线的往复运动；弹簧用于提供回位力或保持机构贴合，减少间隙造成的冲击。机架采用折弯板、立板和底板组合，多处开设圆孔和长槽，既减轻重量，也为轴、紧固件、传感器和调节件留出安装位置。底部带孔支脚可将整机固定在桌面、支架或简易台架上，避免运行时因钻机振动和连杆惯性产生位移。

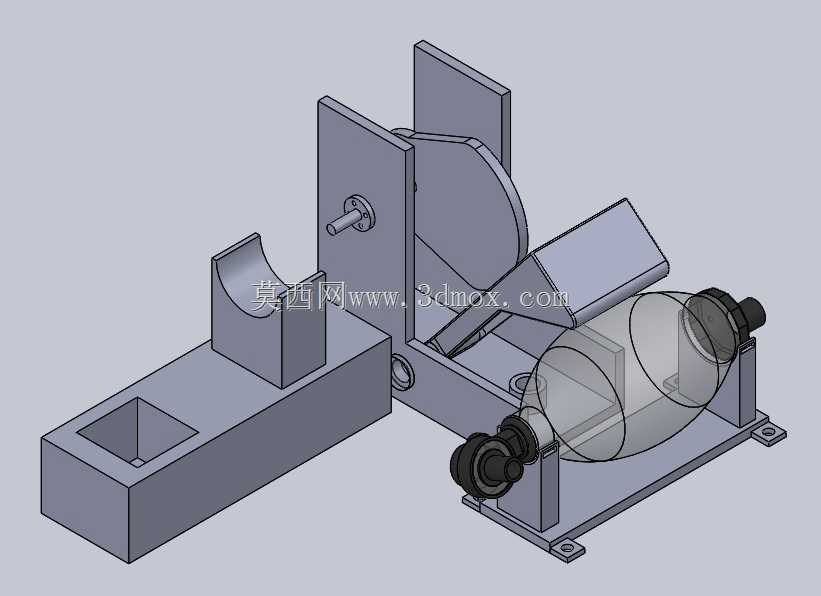

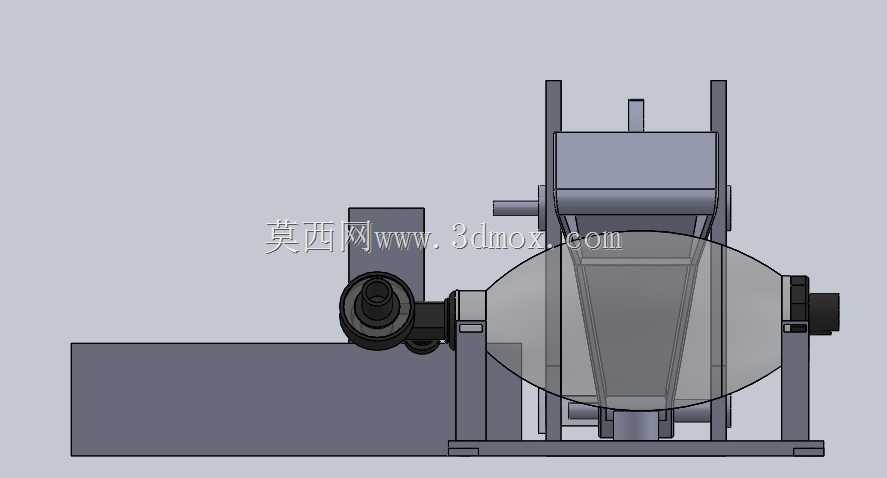

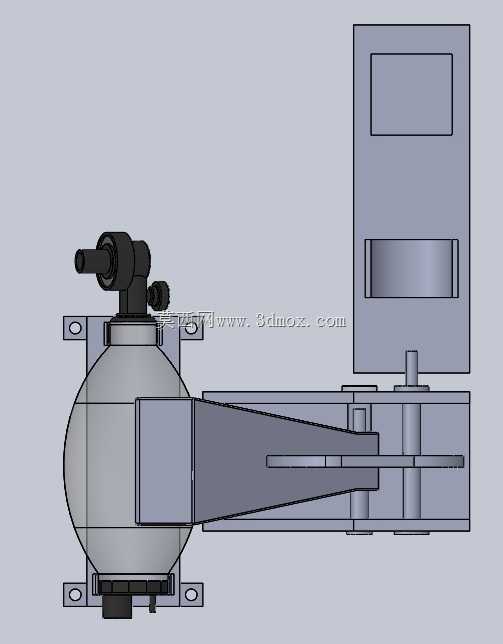

　　从安装边界看，设备整体呈卧式布局，动力源位于后侧上方，气囊和挤压执行件占据前侧工作空间，左右立板构成主要承载框架。三维建模时需要重点检查气囊最大膨胀轮廓、压板极限位置、连杆死点位置以及钻机夹头与支架的干涉关系。气囊属于柔性件，其外形在受压和自由状态下差异较大，结构设计不能只按静态模型判断间隙，应预留足够的侧向膨胀空间，并保证管路接头不被压板、连杆或机架边缘摩擦。

　　控制上以Arduino微控制器为核心，配合压力传感器、旋转电位器和L298电路板形成基础闭环或半闭环调节。压力传感器接入气路，用于反映输出压力变化；旋转电位器可作为呼吸频率、行程或触发阈值的人工设定接口；驱动板负责控制动力源的启停或转速。虽然模型主要展示机械结构，但控制件的布置会影响走线、防护和维修距离，工程细化时应把电路板、接线柱和传感器接头放在远离活动连杆的位置，并预留线束固定点。

　　功能特性方面，该装置强调节律挤压、压力监测和参数可调，而不是完全替代标准医用呼吸机。它适合作为紧急情况下的基础通气支持平台，后续可根据现场条件增加过滤件、稳压腔、单向阀、压力表和报警模块。机械设计上，行程、频率和压板形状是决定通气效果的关键：行程过小无法提供足够潮气量，行程过大则可能使气囊过度受压；频率通过动力源转速或控制策略调节；压板接触面应避免尖锐边缘，防止损伤柔性气囊。

　　设计思路体现出明显的“现成零件集成”特征。杜邦电线、紧固件、支架、弹簧、管接头和板件都可以采用本地容易获得的材料，机架可通过切割、钻孔和折弯完成，不依赖高精度铸造或注塑。对于三维建模人员，完成此类设备时应把外购件按真实尺寸建立简化模型，尤其是钻机外形、夹头轴线、气囊接口、电路板安装孔和传感器接口，否则装配时容易出现动力轴线偏移、连杆长度不匹配或线束无法固定的问题。

　　在实际使用场景中，设备需要放置在稳固平面上，周围保留操作和更换气囊的空间；前侧管路应短而顺，避免过度弯折；活动机构外侧建议增加透明防护罩，既不观察压力，也能防止衣物、手指进入连杆区域。机架上的长圆孔可用于调整电机张紧、连杆位置和压板行程，是样机迭代阶段很有价值的结构细节。总体来看，该模型把应急医疗需求转化为一套容易理解的曲柄连杆挤压机构，机械原理清晰，外购件依赖低，适合用于低成本通气设备的结构验证、教学演示和区域化改造设计。
