内燃机连杆小端剖分轴承座结构

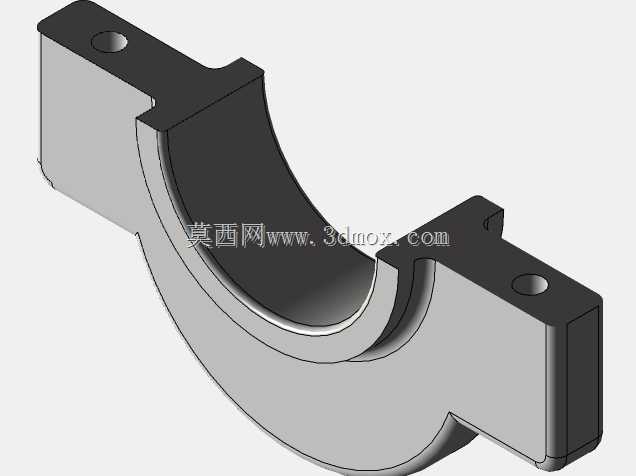

　　这套半剖式弧形座体结构，是内燃机曲柄连杆机构中小端配套的剖分式轴承承载部件，在往复式动力设备的动力传递链路里承担着衔接连杆杆身、约束曲柄销径向位移、分摊活塞往复冲击载荷的核心作用，常见于中小排量柴油发电机组、农用拖拉机动力总成、小型工程机械内燃机以及固定式往复压缩机的传动端改造场景。在实际整机装配流程中，该部件并不能独立完成安装，需要和配对的连杆大端扣合件沿半圆弧对接面拼合，合围出完整的圆形轴瓦安装腔，腔体内壁预留了标准轴瓦的贴合定位台阶，两侧平直的凸耳端面上加工有同轴的螺栓过孔，装配时将高强度连杆螺栓穿过两侧凸耳的通孔，按照工艺规定的扭矩分步拧紧，就能把两半座体牢牢锁合在曲柄销轴颈外侧，轴瓦内圈和曲柄销之间保留设计要求的微米级配合间隙，保障曲轴转动时连杆可以绕曲柄销灵活摆动，不会出现卡滞、旷量的问题。

　　从结构设计逻辑来看，这款部件采用下半圆弧承载的构型，完全贴合连杆工作时的受力特性：内燃机做功冲程中，活塞受到燃气爆发压力推动，通过活塞销、连杆杆身把巨大的往复推力传递到曲柄销，作用力方向始终沿连杆轴线指向曲轴回转中心，下半弧形座体刚好承接绝大部分的径向冲击载荷，两侧向外延伸的平直凸耳则为锁紧螺栓提供足够的支撑跨距，避免螺栓受剪出现变形。座体的圆弧内壁和两侧凸耳的衔接位置做了加厚过渡圆角，没有尖锐的应力集中棱边，在往复交变载荷持续作用下，不会在转角位置萌生疲劳裂纹；凸耳上的螺栓孔周边做了局部凸台加厚处理，螺栓拧紧时的端面压应力可以均匀扩散到整个座体截面，不会出现局部压溃、端面翘曲的缺陷。座体的外侧轮廓随内部受力路径做了等强度优化，非承载区域的壁厚适当减薄，既控制了整套连杆组件的往复运动质量，降低曲轴高速回转时的惯性力冲击，也避免了多余材料带来的成本浪费。

　　在安装边界与尺寸配合层面，该部件的半圆弧内径完全匹配对应规格的连杆轴瓦外径，合模之后的内孔同轴度公差控制在0.02mm以内，保障轴瓦装入后内孔和曲柄销的贴合面积达到接触精度要求；两侧凸耳的对接平面经过精铣加工，平面度误差不超过0.01mm，两半座体拼合之后对接面不存在可见缝隙，不会出现轴瓦窜动、润滑油泄漏的问题。凸耳上的螺栓孔中心距和配对大端件的孔位严格对应，孔壁和螺栓杆部保留微小的间隙补偿装配公差，座体轴向的总宽度和曲轴曲柄的开档尺寸适配，装入之后两侧和曲柄端面留有0.1mm左右的轴向窜动间隙，既不会在曲轴热胀时出现夹滞，也不会因为间隙过大产生轴向敲击。部件的弧形外圆和连杆杆身的对接位置预留了焊接或者整体锻造成型的衔接余量，在量产工艺中既可以采用模锻成型后整体机加工的方案，也可以作为分体检修件单独替换，当发动机大修拆解连杆、发现轴承座内孔磨损超差或者凸耳螺纹损伤时，不用整套更换连杆总成，仅替换该剖分座件就能恢复连杆的配合精度，大幅降低动力设备的运维成本。日常运维拆解时，松开两侧连杆螺栓即可分开两半座体，抽出旧轴瓦、检查曲柄销磨损情况之后更换新轴瓦再复位扣合，操作流程完全适配现有内燃机大修的标准工艺，不需要额外定制专用工装。
