这套直列四缸活塞曲柄连杆演示结构,主要面向内燃机原理教学、运动机构校核、机械课程实训以及动力装置前期方案验证场景使用。结构没有覆盖完整发动机外围附件,而是把缸体内部最核心的活塞往复运动、连杆摆动、曲轴回转以及动力输出端飞轮的配合关系完整呈现出来,方便观察者直接看清四缸机型各缸活塞按照既定相位交替动作的全过程。
从实际用途来看,该结构常被放在实验室演示台、教学教具开发、机械原理仿真对照以及简易动力机构验证环节。工程人员在讲解内燃机工作循环时,可以借助这套实体化结构,把曲轴每旋转一周过程中四个活塞所处的上止点、下止点位置,以及连杆随曲轴销回转产生的角度变化直观展示出来;在进行三维运动仿真时,也可以直接以该装配体为基础,给曲轴添加旋转驱动,检查活塞在缸筒内的往复行程是否顺畅、连杆大头与曲轴曲柄销的铰接是否存在干涉、各运动件在极限转角位置会不会和缸体内壁发生磕碰。

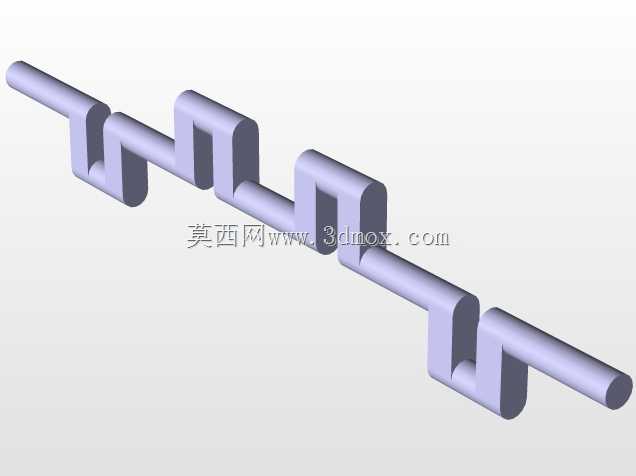

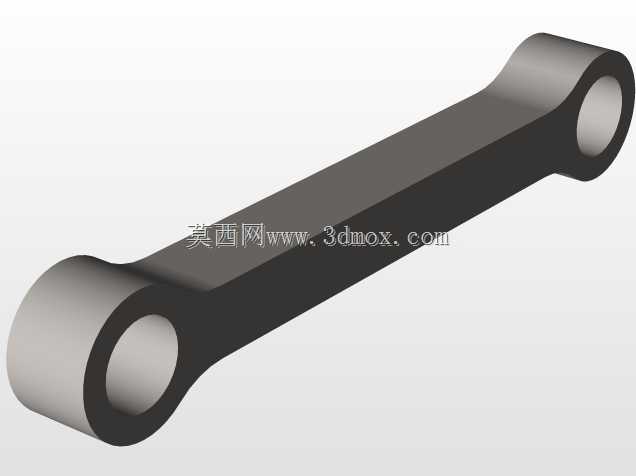

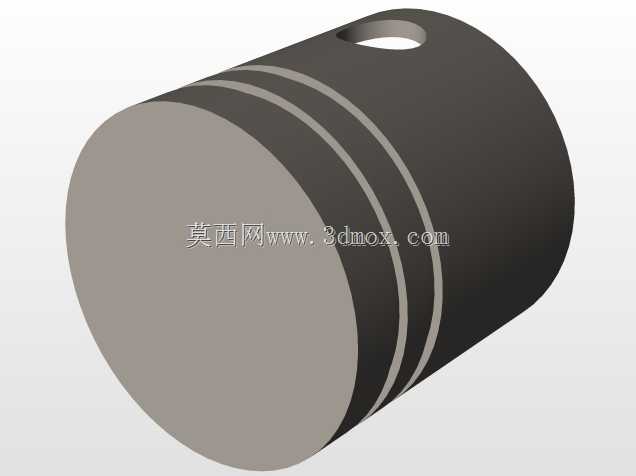

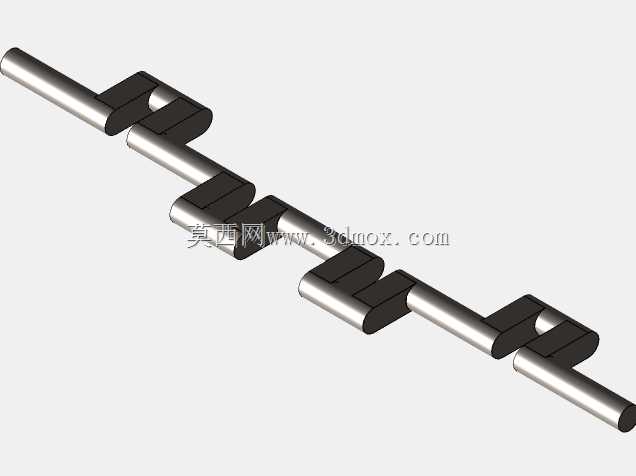

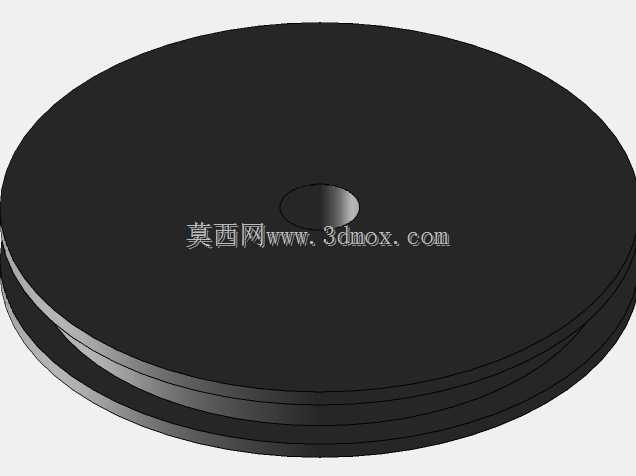

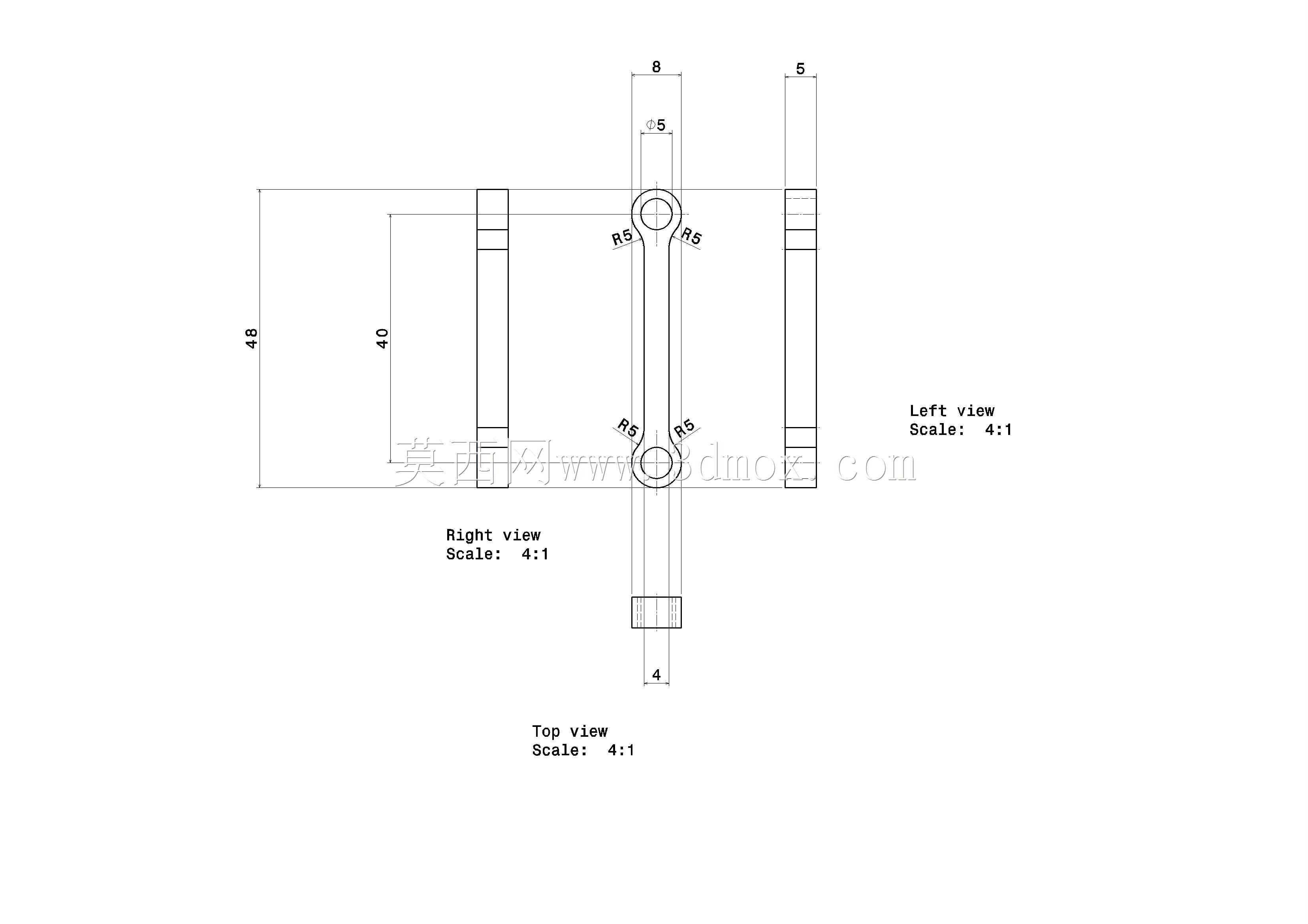

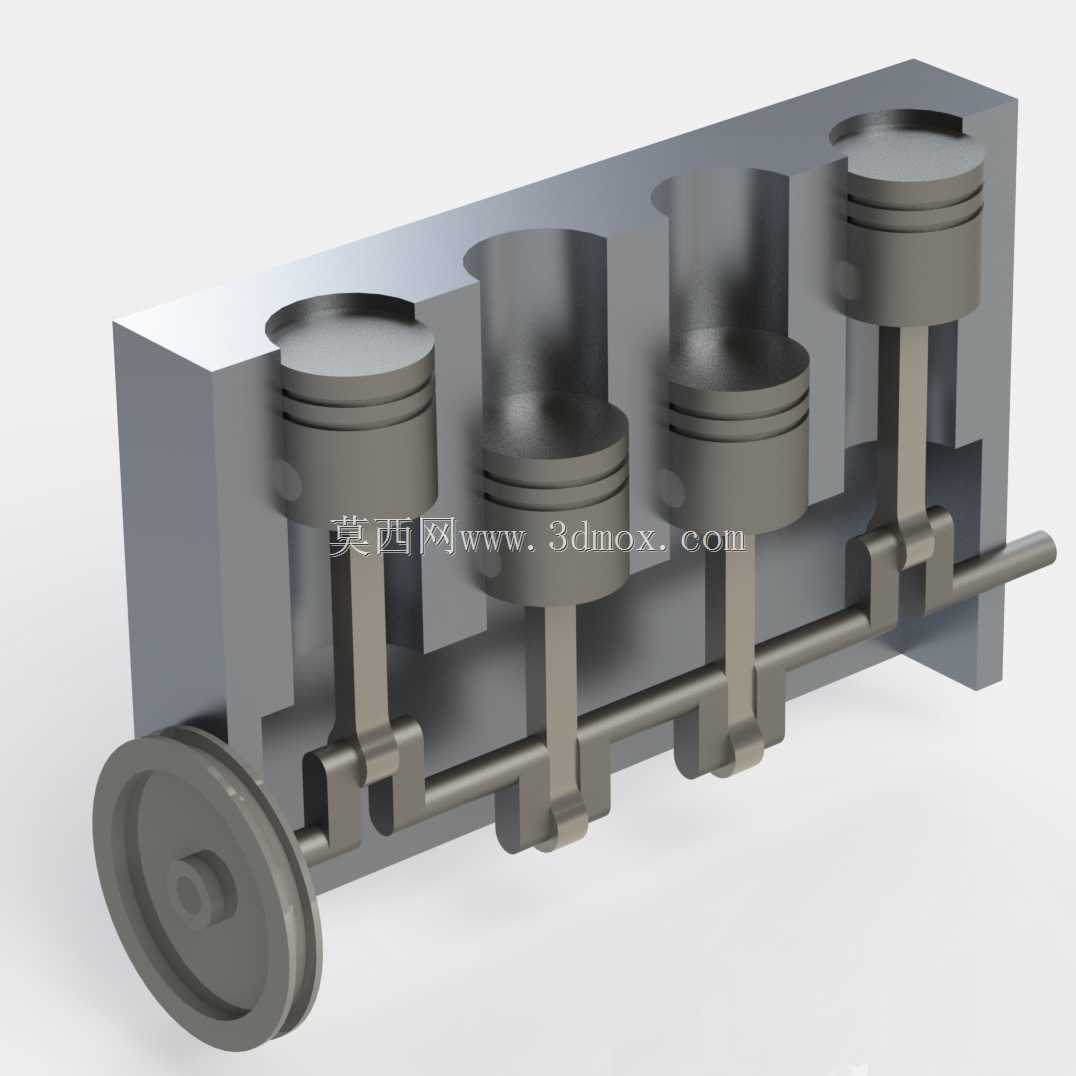

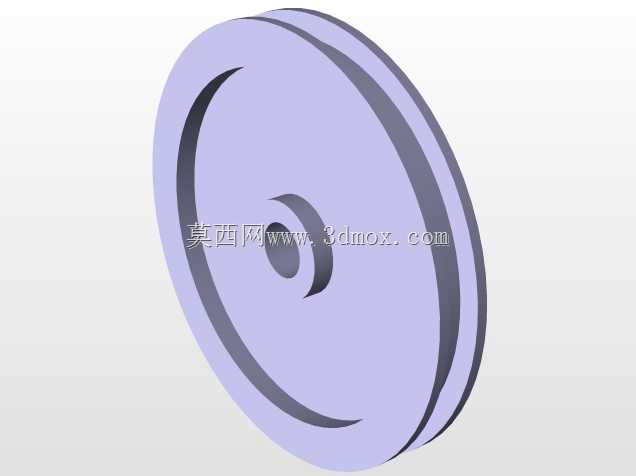

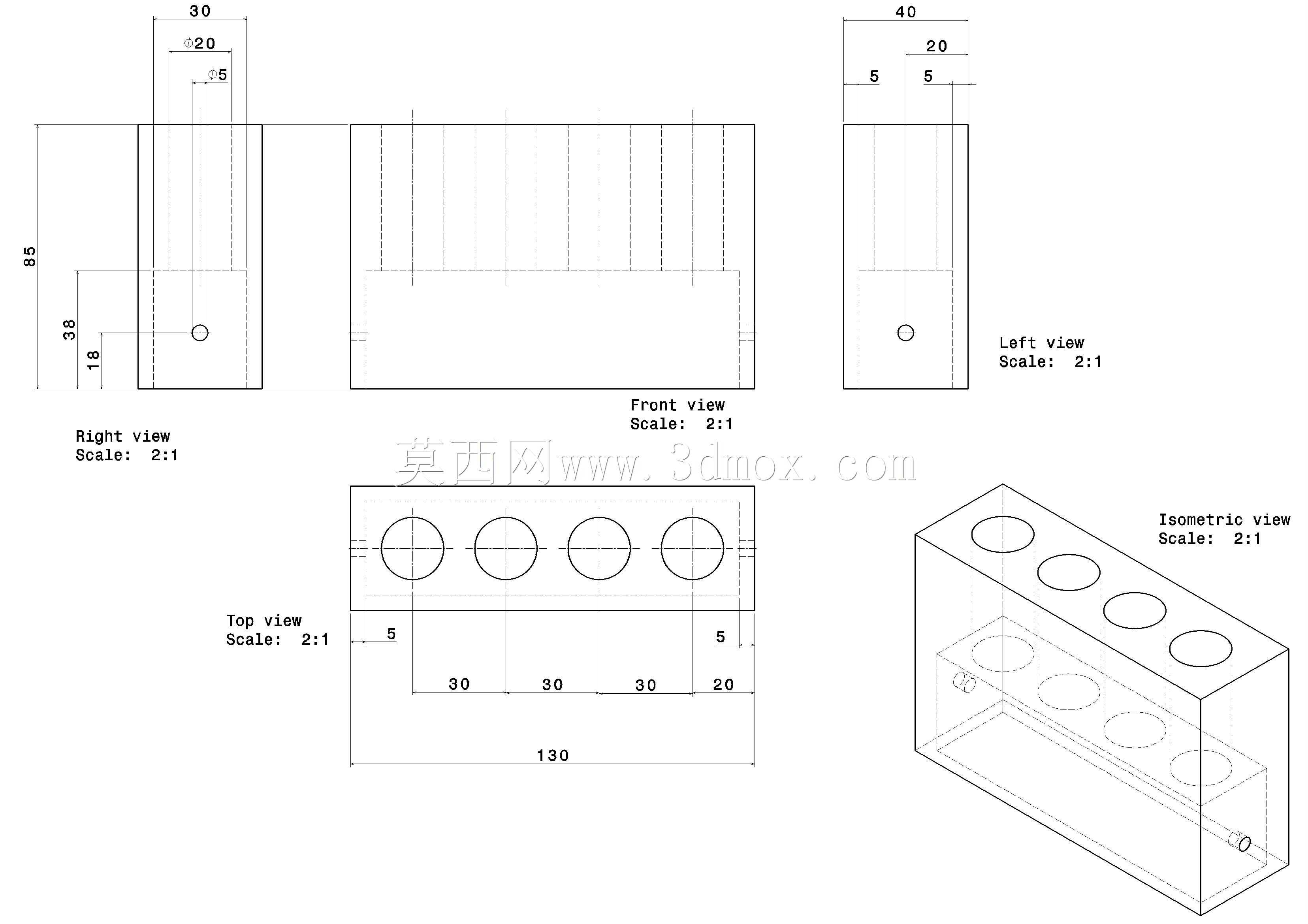

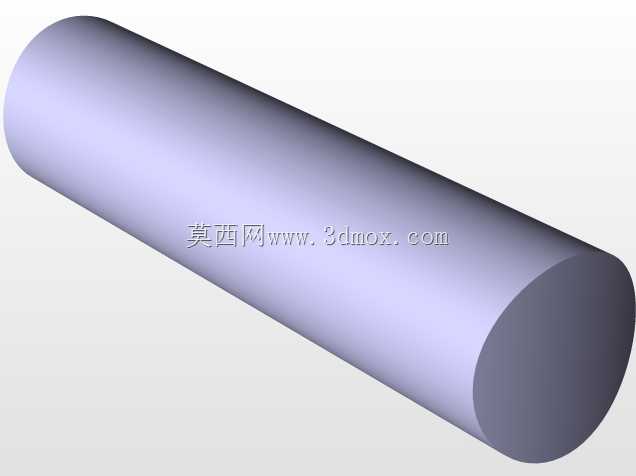

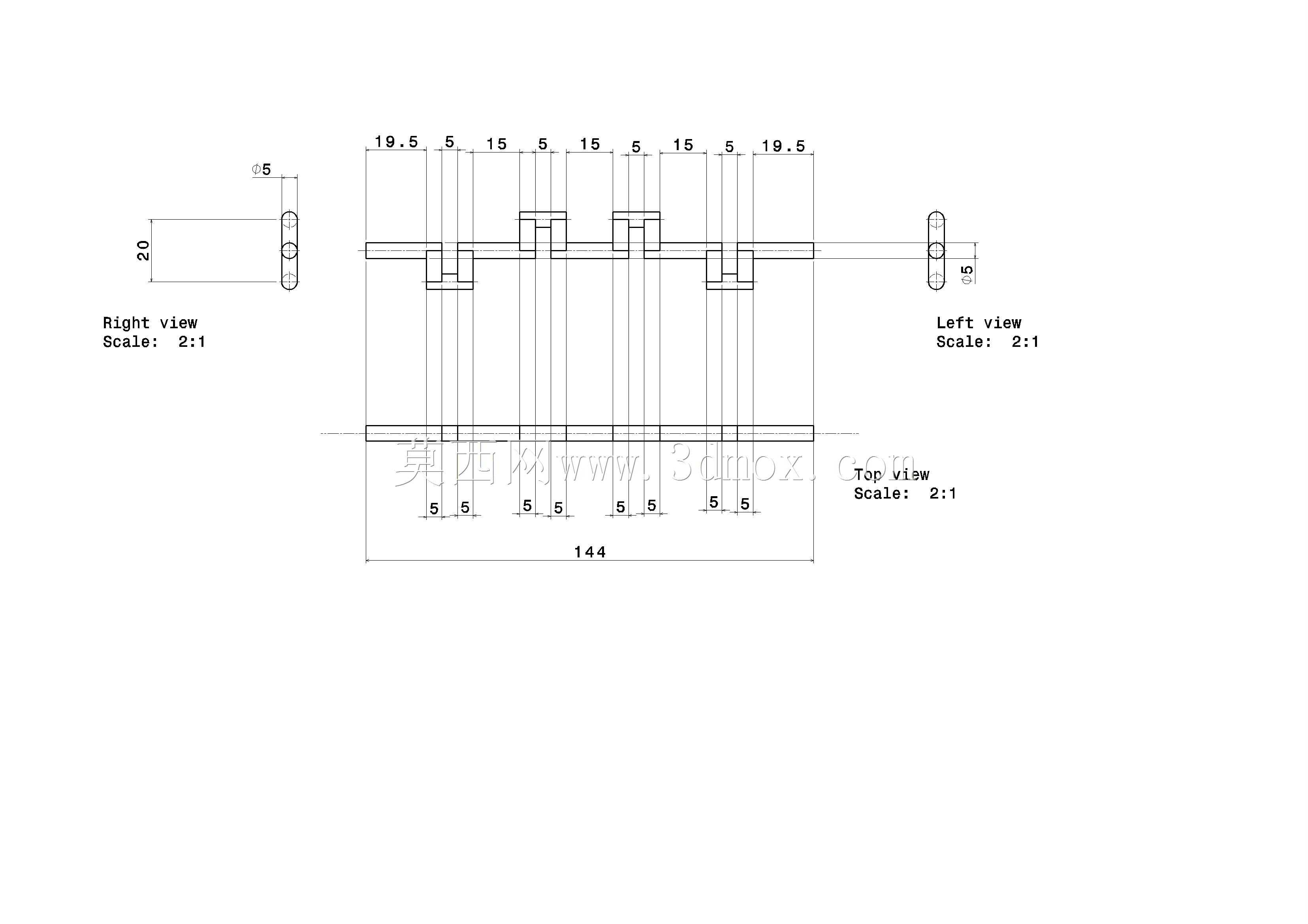

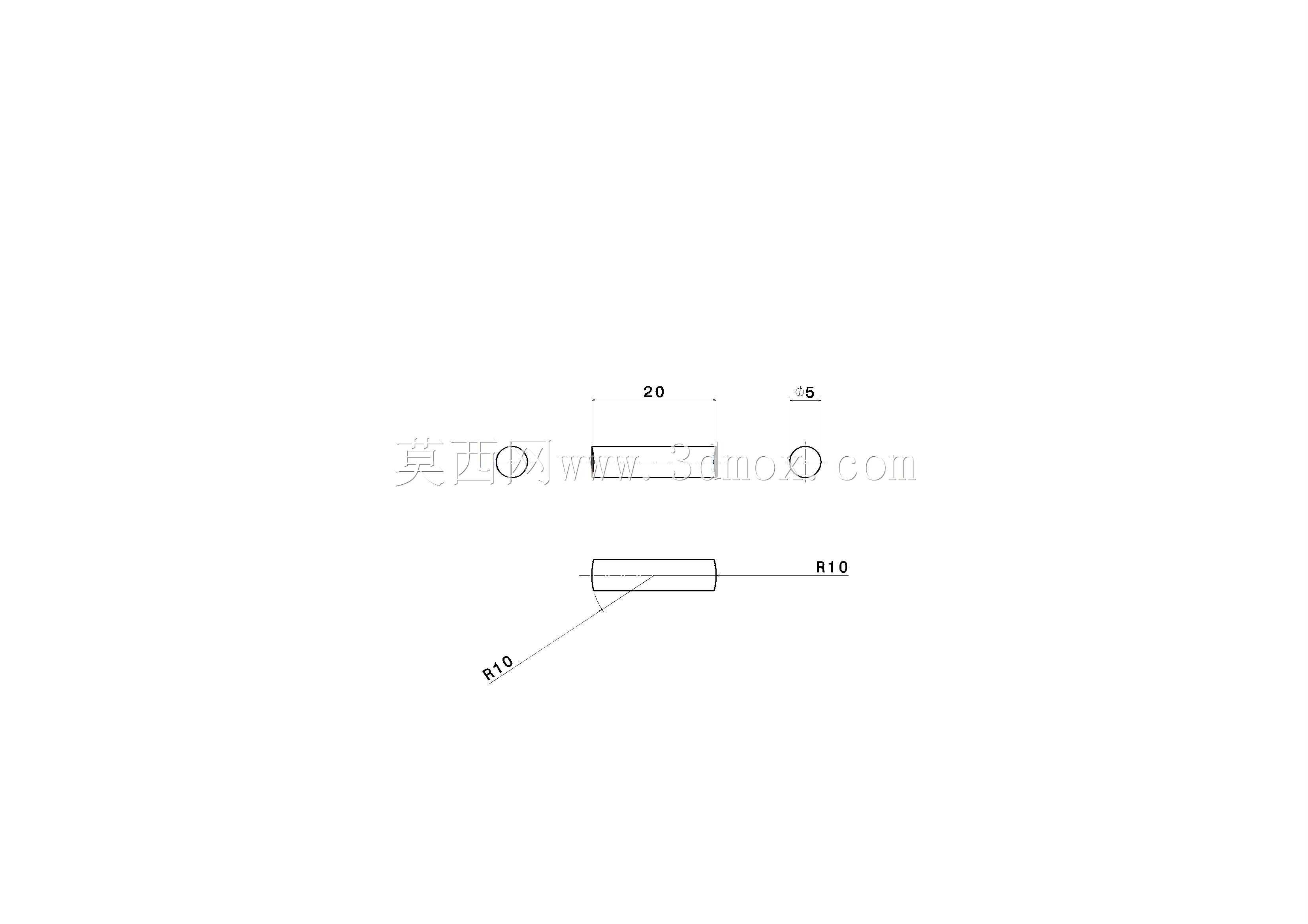

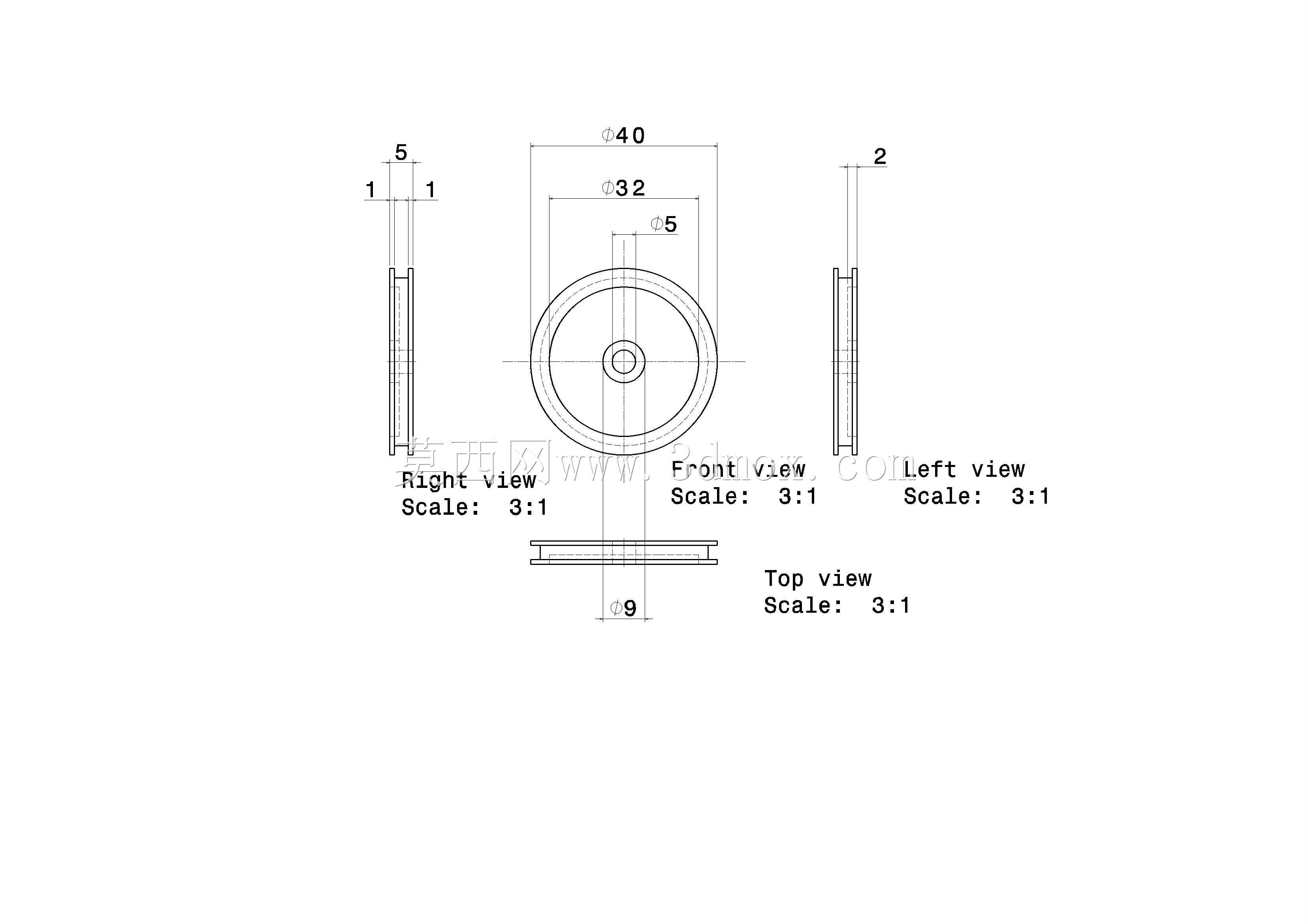

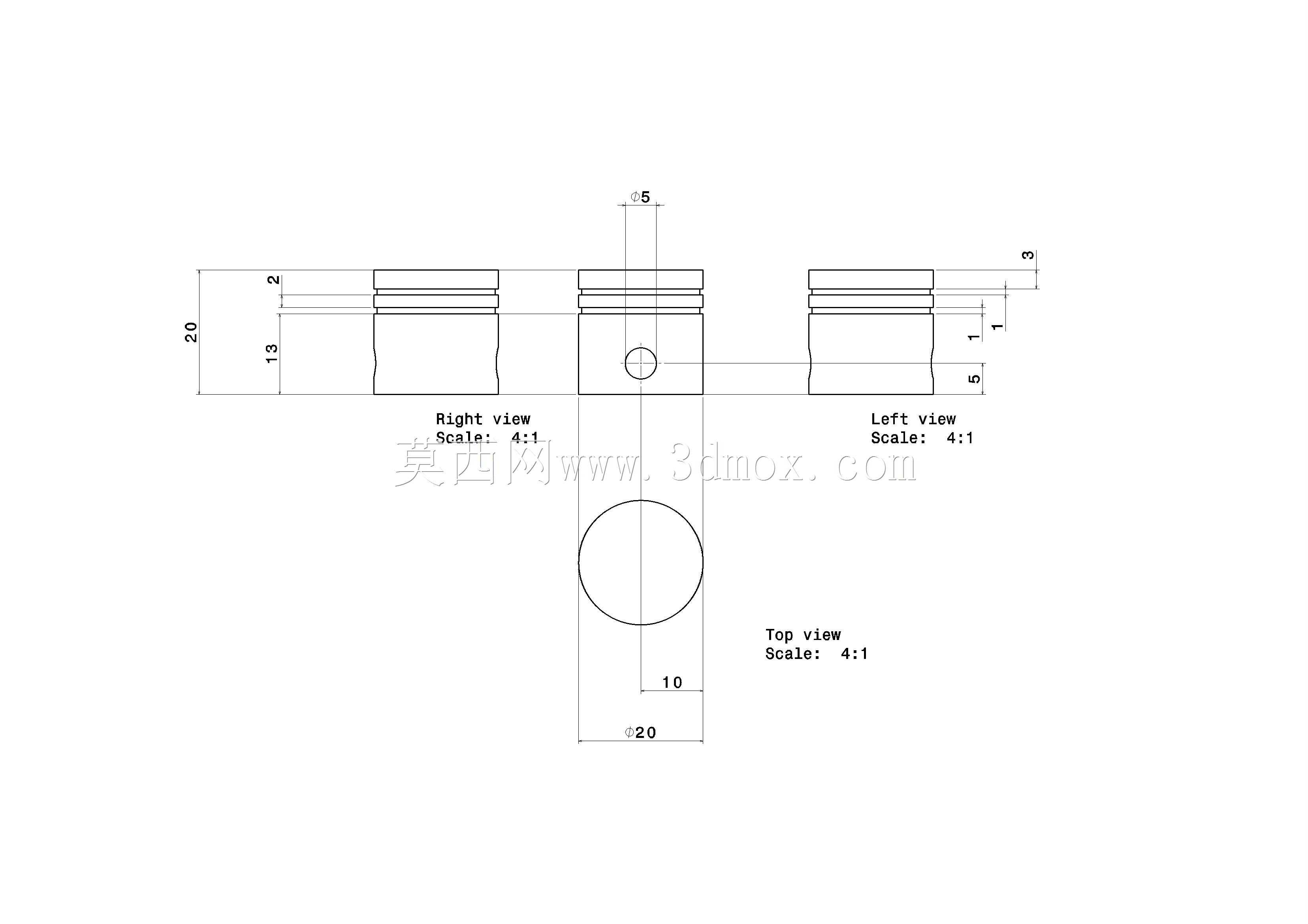

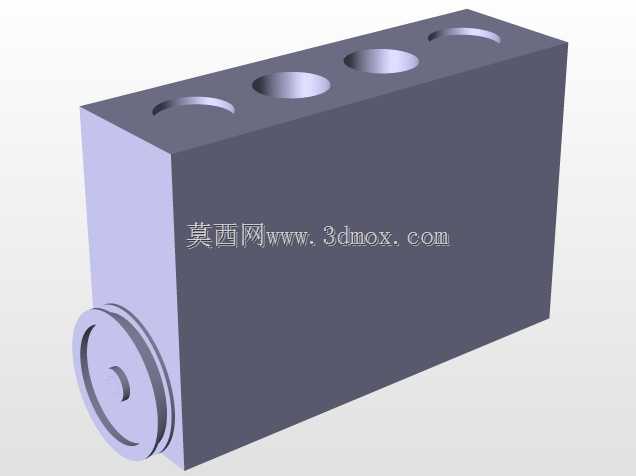

功能特性上,整套机构保留了内燃机核心运动链的全部关键要素:上部是一体式铣削成型的缸体框架,四个同轴等距排布的圆柱形缸筒沿长度方向一字排开,缸筒内壁作为活塞的导向面,约束活塞只能沿竖直方向做直线往复运动;每个缸筒内配置一枚带环槽的活塞,活塞销孔横向贯穿活塞座,用来穿装活塞销,把活塞和连杆小头铰接在一起;连杆为长杆式结构,小头端通过活塞销和活塞相连,大头端则抱合在曲轴对应的曲柄销上,把活塞的直线往复动作转化为曲轴的连续回转运动。曲轴采用整体式多拐布局,四个曲柄销按照四缸发动机标准点火相位错开布置,保证各缸活塞的运动行程相互错开,运转时动力输出更平顺,不会出现四个活塞同时抵达上止点导致的载荷骤增问题。曲轴的一端伸出缸体外侧,安装了圆盘式飞轮,飞轮依靠自身转动惯量储存回转能量,跨过活塞往复运动的死点位置,让整个机构的回转过程更连续稳定,避免曲柄连杆处在上下止点共线位置时出现运动卡滞。

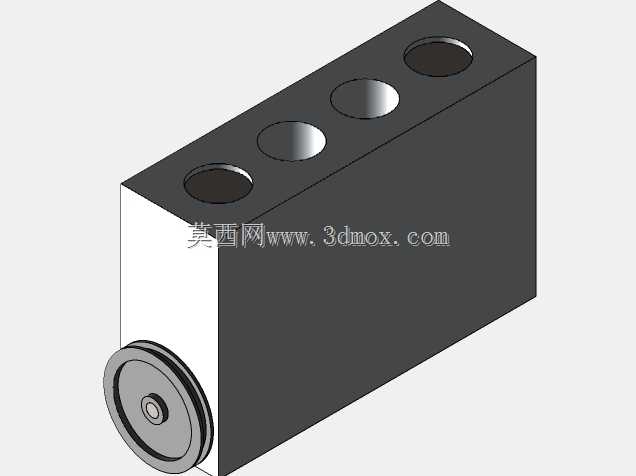

设计思路层面,这套结构刻意简化了真实发动机上的气门机构、供油点火系统、冷却润滑管路以及变速箱连接接口,把所有非核心运动件全部省略,目的就是让观察者的注意力完全集中在曲柄连杆机构的运动转换逻辑上。缸体采用半开放的块体造型,侧壁直接留出观察空间,不需要剖开外壳就能看到内部连杆摆动和曲轴转动的完整动作;各零件的配合间隙按照教学演示模型的常规公差设定,活塞和缸筒之间保留微量间隙,既不会因为间隙过大出现活塞晃动偏摆,也不会因为过约束导致运动卡死;连杆两端的铰接孔分别和活塞销、曲柄销保持同轴配合,装配后连杆可以绕两个铰接点自由摆动,完整复现真实内燃机里连杆的工作姿态。
外形与安装边界方面,整套机构整体呈长条形布局,长度方向沿四个缸筒的排列轴线延伸,宽度方向仅覆盖曲轴径向回转的最大轮廓,高度方向从底部曲轴轴线到顶部缸体上端面留出足够空间,容纳活塞上行到上止点时的全行程位置。布置安装时,底部支撑面需要保持水平,保证曲轴轴线处于水平状态,活塞往复方向和竖直方向重合,避免因安装倾斜导致活塞侧推力过大、偏磨缸筒内壁;飞轮侧要预留出径向转动的安全空间,周边不能布置其他干涉零件,缸体两端的曲轴支撑座要保证同轴度,防止曲轴运转时出现挠曲变形。这套结构既可以单独作为运动原理演示件使用,也可以在后续拓展中加装缸盖、气门组件,进一步扩展成完整的内燃机教学模型。
