内燃机活塞连杆曲柄传动组件

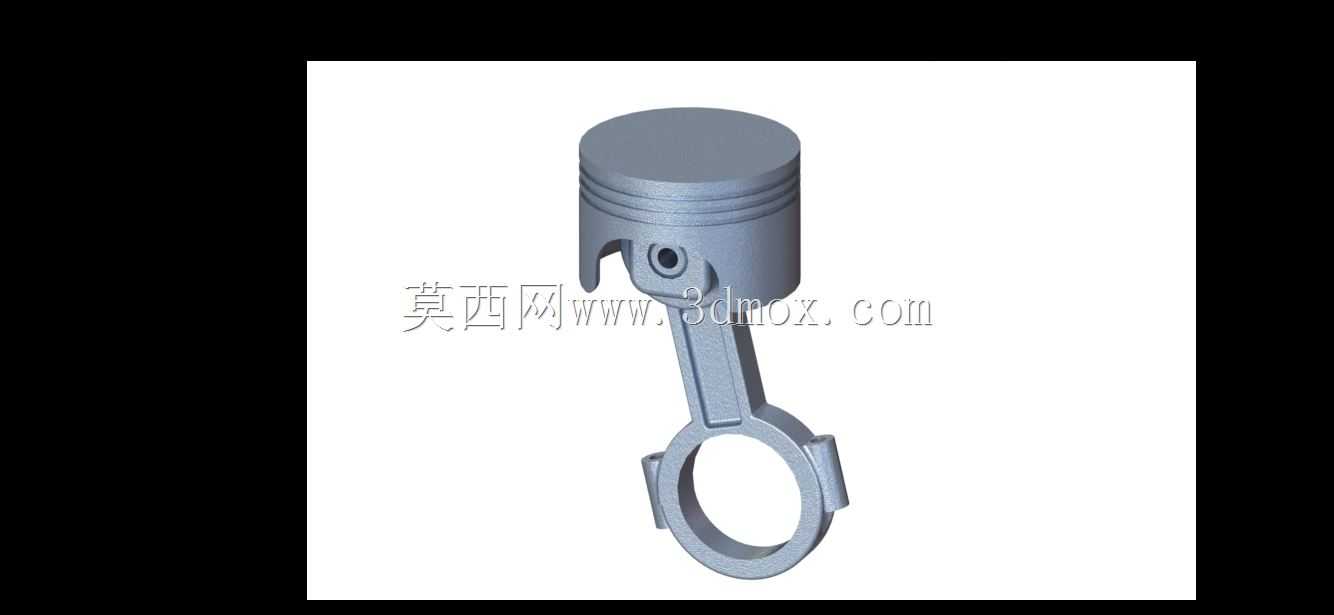

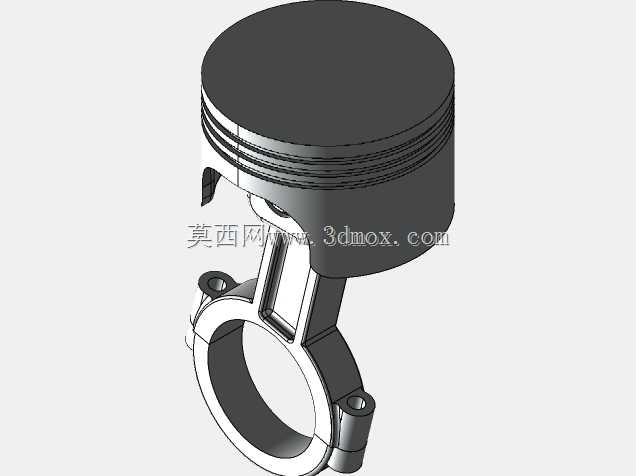

　　这套活塞连杆组件是往复式内燃机中完成热能向机械能转换的核心运动部件，装配关系覆盖活塞本体、活塞销、连杆体、连杆盖、轴瓦及连杆螺栓等关键配合部位，整体结构按照小型单缸动力装置的典型布局搭建，可直接用于教学演示、运动仿真、结构干涉检查以及后续工程细化设计。

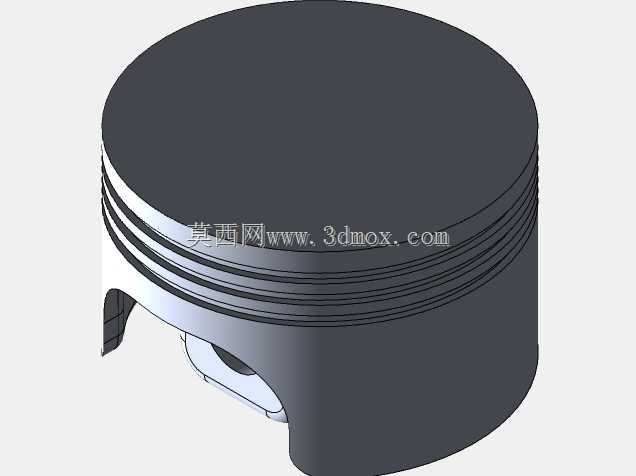

　　从实际工况看，活塞在气缸套内沿轴线做高速往复直线运动，顶部直接承受燃烧室内燃气爆发产生的高压高温载荷，环槽区域布置气环与油环，气环负责密封燃烧室，阻止高温高压燃气窜入曲轴箱，油环则刮除缸壁多余润滑油，避免机油进入燃烧室参与燃烧。活塞裙部在侧压力作用下与缸壁保持导向接触，型面通常并非理想圆柱，而是按照热膨胀规律和侧向受力状态设计成微椭圆、中凸变椭圆轮廓，冷态下预留合理配合间隙，热机后才能形成稳定油膜并避免拉缸。

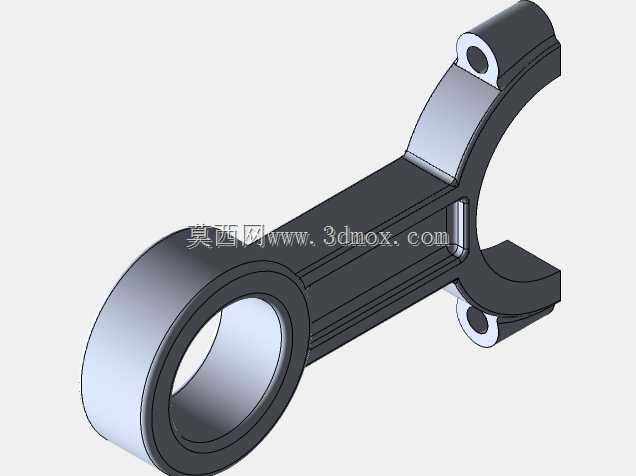

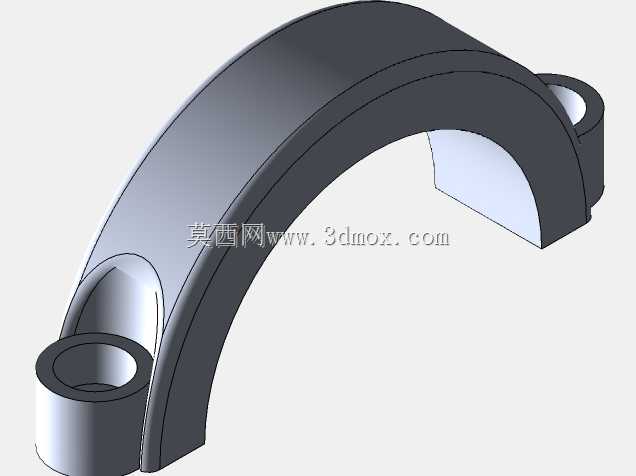

　　活塞销采用全浮式或半浮式连接思路，将活塞销座与连杆小头贯通，销孔两端设置卡环槽，用于限制活塞销轴向窜动，防止销端直接刮擦气缸内壁。连杆小头内部压入青铜衬套，与活塞销形成旋转摩擦副，依靠曲轴飞溅或压力供油实现润滑；连杆杆身采用工字形截面，在保证抗弯和抗扭刚度的同时尽量降低往复与旋转质量，大端则为剖分式结构，通过连杆螺栓把连杆盖与杆身紧固，包住曲轴曲柄销，轴瓦安装在大端孔内，形成可靠的滑动轴承配合。

　　建模时需要重点处理几处工程边界。其一是活塞销轴线与曲轴主轴颈轴线之间的距离决定连杆摆角范围，摆角过大会增大气缸侧推力和活塞敲缸倾向，设计中需结合冲程、连杆长度和压缩高度综合校核。其二是活塞顶部燃烧室形状、气门避阀坑和环岸厚度会影响压缩比与气门运动空间，若用于整机配气仿真，必须保证活塞在上止点附近与气门、缸盖、喷油器之间留有安全间隙。其三是连杆大端随曲轴旋转时不能与缸体下部、缸套下缘或平衡轴发生碰撞，小端在活塞下行至下止点时也不能触碰曲轴平衡块。

　　装配逻辑上，活塞、活塞销和连杆小头构成铰接关系，连杆大端与曲柄销构成回转关系，活塞外圆柱面与气缸壁构成移动导向关系。进行运动分析时，可将曲轴转速作为输入，观察活塞位移、速度、加速度随曲柄转角的周期性变化，再进一步提取连杆摆角、活塞侧推力、曲柄销载荷等结果，为曲轴强度校核、轴承润滑计算和机体振动分析提供边界条件。

　　外形尺寸方面，活塞直径决定气缸工作容积的基础参数，活塞压缩高度影响整机高度与连杆长度分配，连杆大端孔径受曲轴曲柄销直径和轴瓦厚度约束，小端孔径则与活塞销直径及衬套壁厚匹配。连杆螺栓的位置、大端外侧宽度和杆身厚度都要在缸体曲轴箱的有限空间内完成通过性检查，尤其在装配维修时，大端通常需要从气缸体上方或曲轴箱侧窗穿过，任何超出边界的凸台都会造成实际装拆困难。

　　该组件广泛出现在小型汽油机、柴油机、摩托车发动机、通用动力机械以及教学用内燃机实验台架中。它既是燃烧压力的承力件，也是把活塞往复运动转化为曲轴旋转运动的传力件，其结构合理性直接关系到摩擦损失、机油消耗、噪声振动和使用寿命。三维建模过程中保留真实的环槽、销孔、衬套、剖分大端和螺栓连接特征，能够帮助设计人员更直观地理解配缸间隙、轴承配合、质量轻量化与运动包络之间的相互制约，也便于后续开展有限元分析、动力学仿真和加工工艺规划。
