V6发动机连杆大头结构三维造型

　　连杆大头是内燃机曲柄连杆机构中与曲轴曲柄销直接配合的关键承载部件，在V型六缸发动机总成里，这一部位的设计直接决定了动力传递的可靠性与高速运转的耐久性。从实际装配关系来看，连杆大头采用剖分式结构，下半部分为连杆盖，二者通过螺栓在曲轴装入后合拢锁紧，这种结构是发动机装配工艺的必然选择——曲轴为整体锻造件，连杆必须从曲柄销处套装，无法做成整环。大头孔内镶嵌轴瓦，工作时轴瓦与曲轴曲柄销之间形成楔形油膜，承受活塞往复运动经杆身传来的爆发压力，并将直线运动转化为曲轴的旋转扭矩。

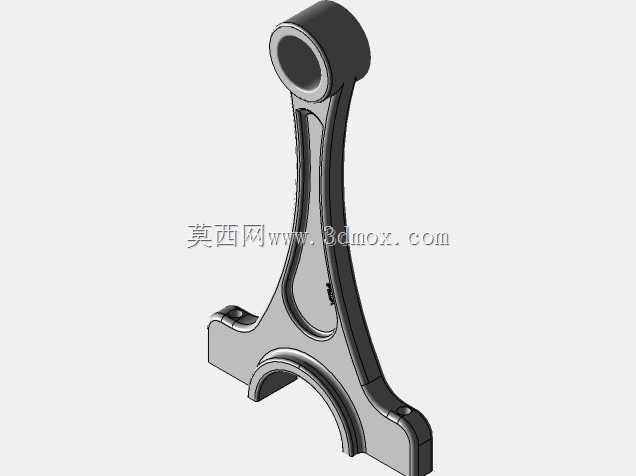

　　在结构设计思路上，大头端的轮廓并非简单的圆环加厚。模型中可以看到，大头与杆身过渡区域采用了平缓的大圆角与加强筋布局，这是为了降低应力集中系数。发动机做功冲程中，燃气压力峰值可达数十千牛，连杆承受交变的拉压与弯曲载荷，大头孔在载荷作用下会发生椭圆变形，若刚性不足，轴瓦与曲柄销的配合间隙会被破坏，进而引发烧瓦、抱轴等严重故障。因此大头端通常设计得较为厚重，剖分面附近的螺栓凸台经过局部加强，既保证螺栓预紧力下的结合面压应力均匀，又控制整体质量，避免往复惯性力过大。

　　外形尺寸与安装边界方面，大头的外径受发动机缸心距与曲轴箱内部空间约束，V6发动机两排气缸呈夹角布置，连杆在曲轴上并列或叉形排布，大头宽度必须与相邻连杆的运动间隙协调，防止运转中相互干涉。大头孔的内径由曲柄销直径决定，而曲柄销直径又牵涉曲轴的刚度与重叠度设计，三者需要在概念阶段同步匹配。杆身从小头端的活塞销孔延伸至大头，截面多呈工字形，模型中杆身两侧的凹腔正是减重与提升抗弯截面模量的体现，在保证纵向刚度的同时兼顾横向摆动时的稳定性。

　　从功能特性看，连杆大头在工作中要兼顾承载、定位与润滑。轴瓦背面与大头孔过盈贴合，内表面开出油槽与油孔，曲轴内部的压力润滑油道将机油输送至曲柄销，再通过轴瓦间隙分布到整个摩擦面。剖分面的定位方式常见有止口定位、锯齿定位与套筒定位，模型中结合面的结构形式需要保证连杆盖在反复冲击载荷下不错位。螺栓孔的位置、深度与螺纹规格围绕预紧力设计，装配时采用扭矩转角法控制，确保结合面在拉伸工况下不分离。

　　应用场景上，这类零件广泛服务于乘用车、商用车的汽油与柴油发动机，也出现在工程机械、发电机组等动力总成中。V6发动机因运转平顺、振动小，常用于中高端车型，连杆作为其核心运动件，对尺寸精度、表面质量与材料疲劳强度要求极高，毛坯多采用调质钢锻造或粉末冶金锻造，大头孔精加工后需与轴瓦选配分组。三维建模阶段需要完整表达杆身曲面、大头剖分结构、螺栓凸台、油孔通道与圆角过渡，为后续的有限元强度分析、运动学校核以及数控加工提供准确几何基础。建模时尤其要注意大小头孔的同轴度关联、杆身工字形截面的拔模与锻造斜度，以及大头盖结合面的配合公差，这些细节直接影响模型能否顺利转入工程图与工艺编制环节。
