立式蒸汽机连杆盖精密铸造结构

　　在老式立式往复蒸汽机的曲柄连杆机构拆解测绘项目里，最先需要核对装配边界的就是连杆大端的剖分式端盖——也就是这套连杆盖零件。它和连杆本体的下半圆弧瓦座配对合抱，把曲轴的曲柄销完整包覆在滑动轴承副内部，工作全程要承受活塞往复运动传递过来的交变爆发压力，还要平衡曲轴高速回转时产生的离心载荷，是动力传递路径里不能出现刚度失效的核心承压件。

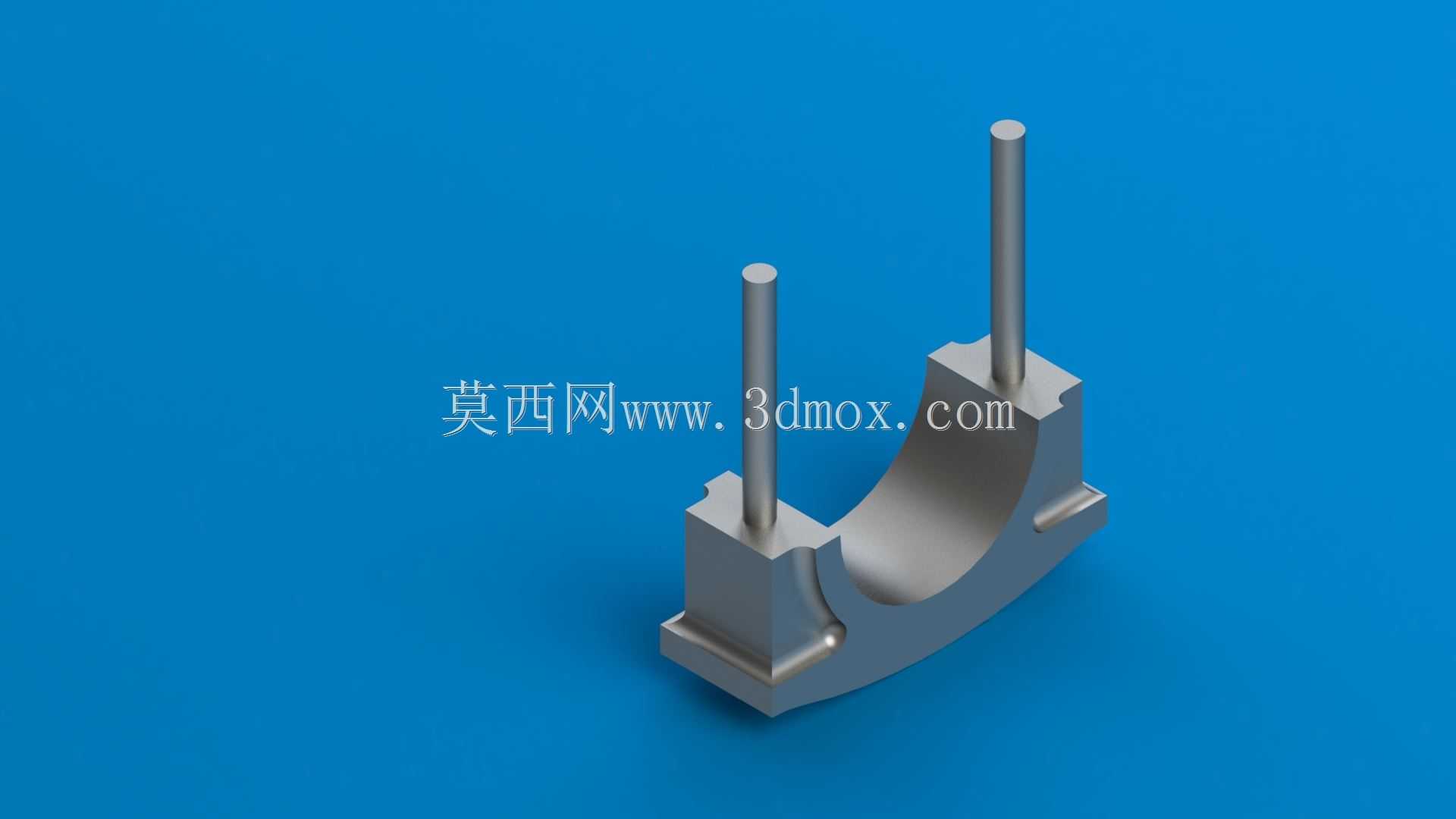

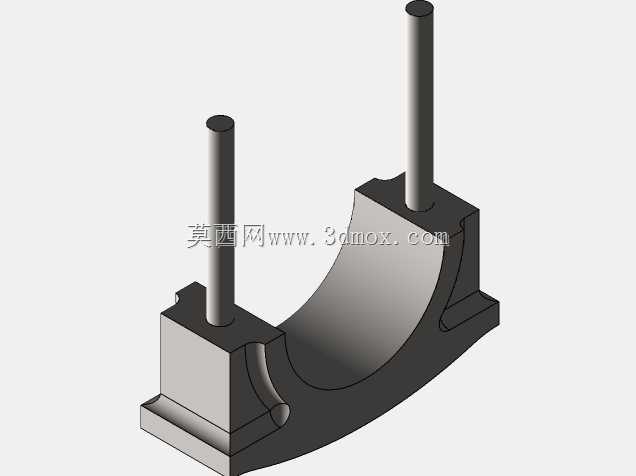

　　从现场测绘的装配逻辑倒推设计思路，这个零件没有采用复杂的异形减重结构，整体走的是厚壁铸钢/铸铁刚性承载路线：主体下半部分是和连杆本体完全对合的半圆弧瓦窝，圆弧内径和轴瓦的外圆过盈配合，圆弧两侧向外延展成带螺栓穿孔的凸台耳座，两根垂直向上的长杆就是贯穿连杆本体的连接螺栓的安装导柱——实际装配时这两根长杆要么是和端盖铸为一体的螺柱，要么是端盖预留的深孔用来穿装高强度连杆螺栓，螺栓拧紧后剖分面完全贴合，把轴瓦的径向间隙控制在蒸汽机运行允许的公差范围内。

　　外形尺寸的边界约束完全跟着曲轴曲柄销的规格走：半圆弧的内径必须匹配对应马力蒸汽机的曲柄销直径，两侧耳座的外伸宽度不能超出连杆大端的回转扫掠空间，避免曲轴转动时和气缸体、机座内壁发生运动干涉；两根向上延伸的导柱长度，要刚好穿过连杆本体对应的螺栓通孔后露出足够的螺纹啮合长度，既不能太长导致螺母锁紧后和相邻的配重块磕碰，也不能太短造成螺纹啮合扣数不足，运行中受交变拉力出现脱扣风险。剖分结合面做了精铣加工，平面度要求控制在很小的公差区间，合装后不能出现局部缝隙，否则轴瓦会在孔内发生微动磨损，甚至出现轴瓦随曲轴转动的烧瓦故障。

　　实际使用场景里，这类连杆盖大多用在小型固定式立式蒸汽机、复古蒸汽动力演示装置、老式工业拖动蒸汽机组的大修替换环节。蒸汽机运行时活塞的推力通过十字头、连杆杆身传递到曲柄销，气体爆发的冲击力沿着连杆轴线直接作用在连杆盖的半圆弧面上，每一个曲轴回转周期，零件承受的拉力方向都会随着曲柄转角变化，从纯轴向拉拽变成带横向分力的交变载荷，这就要求端盖的圆弧过渡位置绝对不能存在尖锐的应力集中棱角——模型里所有的转角位置都做了铸造圆角，耳座和半圆弧主体衔接的位置加厚了补强筋，就是为了避免长期交变载荷下从圆角位置萌生疲劳裂纹。

　　建模过程中首先要锁定的装配基准是半圆弧的中心轴线，这个轴线必须和连杆本体半瓦的轴线完全同轴，合装后形成的完整圆柱孔的圆度、圆柱度误差直接决定轴瓦的工作寿命。两根导柱的中心距要和连杆本体上的螺栓孔中心距严格对齐，孔位公差一般控制在零点几毫米级别，不然穿螺栓时会出现别劲，强行拧紧后会把连杆螺栓掰出附加弯曲应力，远达不到设计预期的疲劳寿命。端盖的下半圆弧背面做了平缓的弧形加厚，既可以增强刚性，也能减少铸造时的壁厚突变，避免铸件冷却过程中在厚壁位置产生缩孔缩松缺陷。

　　和现代高速柴油机的连杆盖不同，立式蒸汽机的转速普遍偏低，但是冲击载荷更大，润滑条件相对简陋，很多老式机型的连杆轴瓦还是采用巴氏合金浇铸的分体瓦，这就要求连杆盖的内圆弧面加工粗糙度不能过高，要保证轴瓦背面和瓦窝能均匀贴合，散热路径通畅。在维修替换场景下测绘这个零件时，除了核对圆弧直径、螺栓孔距、导柱长度这些核心尺寸，还要注意剖分面的定位结构：部分老式蒸汽机的连杆剖分面会加工出浅的定位止口，防止端盖在受横向冲击时发生错位，建模时如果漏掉这个细小的止口结构，加工出来的替换件装配后会出现轴孔错位，盘动曲轴时会出现卡滞、转动扭矩不均匀的问题。

　　从安装流程来看，现场装配时先把上下两片轴瓦分别放入连杆本体和连杆盖的瓦窝，在曲柄销表面涂抹润滑脂后合上端盖，穿入连杆螺栓，按照对角交替的顺序分步拧紧到规定扭矩，拧紧过程中要反复盘动曲轴，确认整根曲柄在任意转角都能灵活转动，没有局部紧点。这个零件的结构看似简单，但是所有尺寸公差、形位公差、结构圆角的设计，全都是围绕着长期承受交变冲击载荷、保证曲柄销滑动轴承稳定运行这个核心目标展开，没有多余的装饰结构，每一处加厚、每一个圆角、每一段杆长都对应着实际运行中的受力需求和装配边界约束。
