双环连接弯臂式传感支撑结构

　　该结构件为传感检测单元的配套安装支撑载体，主要应用在工业自动化产线的位置检测、姿态反馈场景中，承担传感模块的定位承载、走线防护以及相邻运动部件的连接过渡作用。从实际使用场景来看，这类支撑件多布置在设备的运动副旁侧，一端通过上端的环形安装位固定在设备的固定机架端，另一端通过下端的环形连接位对接运动执行端，中间的弯臂段为内置的传感线路提供封闭的走线路径，避免生产现场的切削液、粉尘、焊渣等杂物侵入线路造成信号传输故障，同时自身的承力结构可以抵消运动过程中产生的小幅振动，保证传感单元的检测精度不受外部扰动影响。

　　设计过程中优先考虑了安装边界的适配性，两端的环形安装孔位同轴度公差控制在0.02mm范围内，孔壁预留了标准卡簧槽位，可以直接适配常规的环形传感模块安装，不需要额外加工转接衬套，减少现场装配的工序步骤。弯臂段采用变截面流线型设计，从上端环位到下端环位的壁厚逐步过渡，既避免了等壁厚结构带来的应力集中问题，也在保证整体结构刚度的前提下尽可能压缩了整体重量，降低运动过程中支撑件自身带来的惯性负载。弯臂内部的走线腔采用全封闭结构，腔体内壁做了圆角过渡处理，穿线时不会出现线缆被锐边割破的问题，同时腔体的容积可以容纳3-4根标准信号线缆，满足多通道传感信号的传输需求。

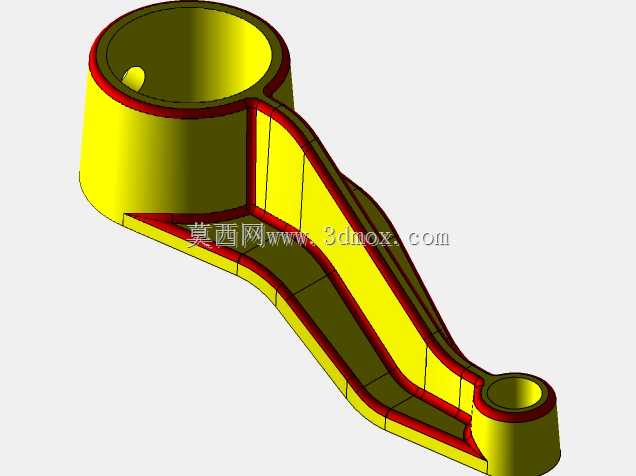

　　从结构受力角度分析，该支撑件的受力主要集中在两端环位与弯臂的衔接区域，设计时在衔接位置做了加厚的加强筋结构，筋位与弯臂外壁采用圆弧平滑过渡，避免应力集中导致的结构疲劳损坏。外壁的红色标识区域为密封配合面，装配时会在该位置粘贴密封胶条，与外部的防护盖板配合形成完整的封闭防护结构，防护等级可以达到IP65，适配多粉尘、有喷淋的复杂工业现场环境。两端环形结构的端面预留了均匀分布的螺纹安装孔，可以兼容不同规格的传感端盖固定，不需要针对不同型号的传感单元重新设计支撑结构，提升了零件的通用适配性。

　　实际选型装配时，需要注意两端环位的中心距尺寸要匹配设备固定端与运动端的安装间距，该结构的弯臂弯曲角度经过运动仿真校核，在运动部件全行程摆动过程中，弯臂不会与周边的设备机架、管线产生运动干涉，同时弯臂的外轮廓做了倒钝处理，所有外露棱边都做了R1以上的圆角，避免装配维护过程中划伤操作人员。该结构的材料选型适配多场景需求，若用于常规轻载检测场景可采用增强尼龙注塑成型，降低整体成本与重量；若用于重载、高振动的工况场景，可采用铝合金压铸成型后做阳极氧化处理，提升结构强度与耐磨性能，两种材料的成型工艺都可以直接适配该结构的三维数模，不需要额外修改结构参数。

　　在传感单元的安装调试环节，该支撑件的弯臂侧面预留了调试观察口，日常维护时不需要拆卸整个支撑件，只需要打开观察口盖板就可以直接调整内部传感模块的检测位置，大幅降低后期维护的工作量。结构整体的安装定位基准选择上端环的内孔与端面，装配时先将上端环与机架定位锁紧，再调整下端环与运动部件的对接位置，保证两端环位的平行度符合设计要求，避免运动过程中出现卡滞、附加载荷过大的问题。该结构的设计充分考虑了传感安装场景的实际需求，兼顾了防护性能、承力性能、装配便捷性与通用适配性，能够覆盖多数工业现场的传感支撑安装需求。
