SCR1605轧制滚珠丝杠端部加工结构

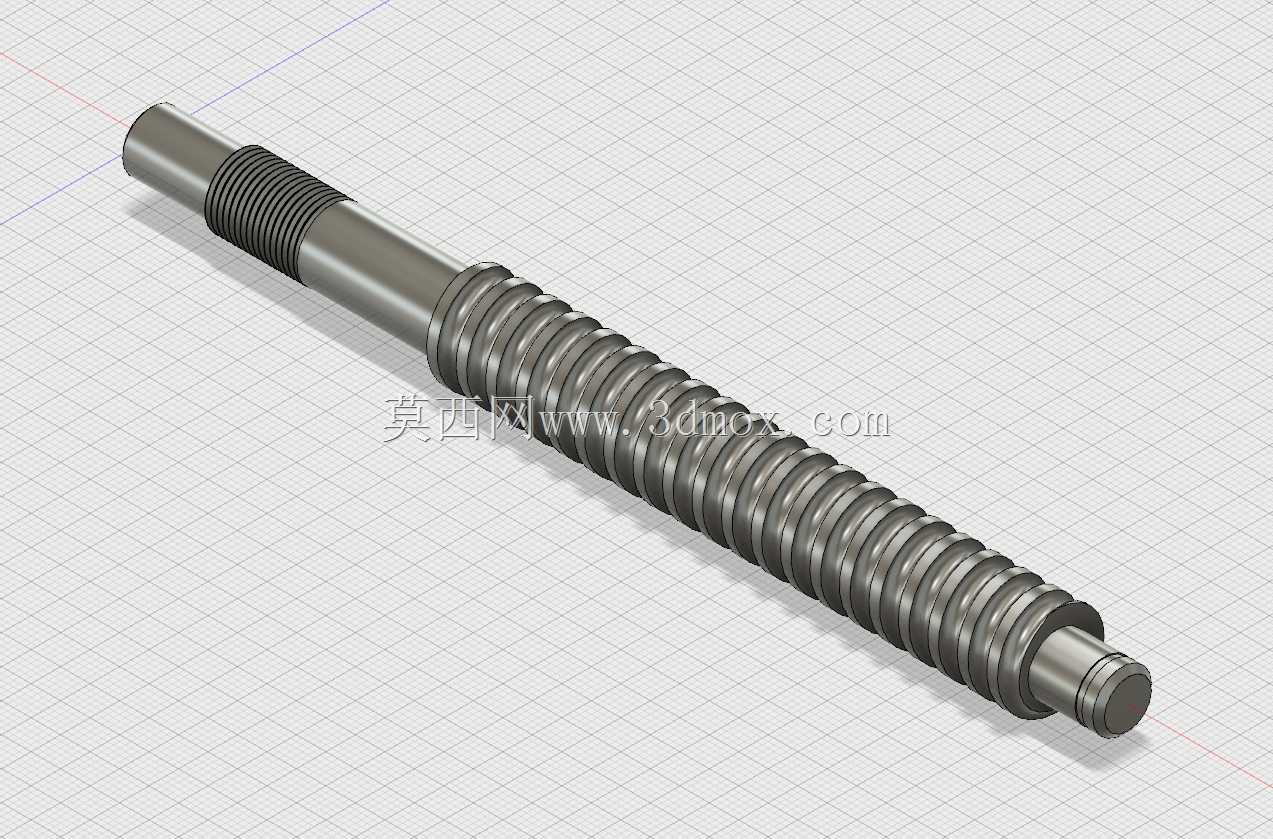

　　这套SCR1605轧制滚珠丝杠结构，主要面向中小型自动化设备的直线进给场景，常见于桌面型数控滑台、轻载机械手、检测设备调距机构、包装线推料单元以及教学实验平台。丝杠作为旋转运动转换为直线运动的核心零件，在整机布局中承担定位、推送、升降和进给任务，其端部结构直接决定与电机座、支撑座、联轴器或轴承组件的装配关系。模型在外形上完整呈现了长轴杆身、连续螺旋滚道、两端轴颈以及局部螺纹段，能够用于设备总装阶段的干涉检查、支撑跨距确认和传动链布置。

　　从实际用途看，1605规格通常表示公称直径约16毫米、导程约5毫米，适合需要兼顾分辨率与进给速度的轻中型传动场合。相比大导程丝杠，它在单圈进给量上较小，配合伺服或步进电机时更容易获得稳定的微调能力；相比微型丝杠，其杆身刚性和承载能力又更适合常规工业滑台。轧制滚道工艺在成本、生产效率和表面纤维连续性方面具有优势，能够满足普通自动化设备对循环寿命、运行平顺性和维护便利性的要求。端部加工则是丝杠落地应用的关键环节，模型中两端不同直径的轴段可用于安装支撑轴承、锁紧螺母、联轴器或同步带轮，使丝杠不仅是一个螺纹杆件，而是可以直接纳入传动系统的功能部件。

　　设计思路上，该结构围绕参数化调整展开，杆身有效螺纹长度可根据设备行程变化，端部轴颈长度和直径也可按照支撑方式修改。整机布置时，需要先确定螺母安装位、驱动端位置和从动端支撑位置，再反推丝杠总长。固定侧通常承受轴向载荷并约束轴向窜动，支撑侧多承担径向定位并允许少量热伸长余量。若行程较长，还应校核杆身压杆稳定性和临界转速，避免高速运转时出现挠曲或共振。模型将螺旋滚道、端部光轴、螺纹锁紧段和中心轴段区分开来，便于在三维装配中识别配合面，也方便后续工程图中标注形位公差、粗糙度和热处理要求。

　　外形尺寸与安装边界方面，细长杆状结构对周围空间提出明确要求：径向需要预留螺母外径、滚珠循环器以及安装座壁厚，轴向则要考虑联轴器长度、电机座厚度、轴承锁紧空间和端部锁紧螺母位置。丝杠轴线应与导轨导向方向保持平行，螺母座与运动平台连接面需要保证垂直度，否则会引起附加径向力，造成滚道磨损、温升增大和定位精度下降。安装时不宜将丝杠作为承受弯矩的主梁，平台载荷应尽量通过导轨承担，丝杠主要传递轴向推力。

　　在结构细节表达上，螺旋滚道沿杆身连续分布，形成滚珠循环运动的轨道；端部缩径轴段提供轴承支承基准，局部外螺纹段可用于锁紧或预紧相关零件。参数化建模方式有利于在不同行程设备中快速复用：当滑台行程改变时，可调整螺纹有效长度；当驱动方案由直联改为同步带传动时，可修改端部轴段和带轮配合长度；当支撑座型号变化时，也可同步更新轴颈尺寸。需要注意的是，滚道轮廓在概念建模阶段用于表达外形和装配关系，若进入精密制造或受力分析环节，应按选定丝杠样本的牙型、滚珠直径、螺母法兰尺寸和预压等级进一步细化。

　　对于设备选型人员，这类模型的价值不止于外观展示，更在于把传动件放入完整设备空间中校核：电机轴高是否与丝杠轴线匹配，联轴器是否留有装拆距离，螺母座运动到极限位置时是否碰撞支撑座，拖链、防护罩和润滑管路是否与杆身干涉。对于结构设计人员，它可作为直线模组布局的基础参考，帮助确定固定侧、支撑侧、螺母座和限位开关的相对位置。对于三维建模从业者，该件也体现了轴类传动件的典型建模逻辑：先建立回转基准，再生成螺旋特征，最后处理端部台阶、倒角、螺纹和装配基准，使模型既能表达机械形态，也能服务于真实工程布局。
