富士X-T3相机阿卡快装L型转接支架

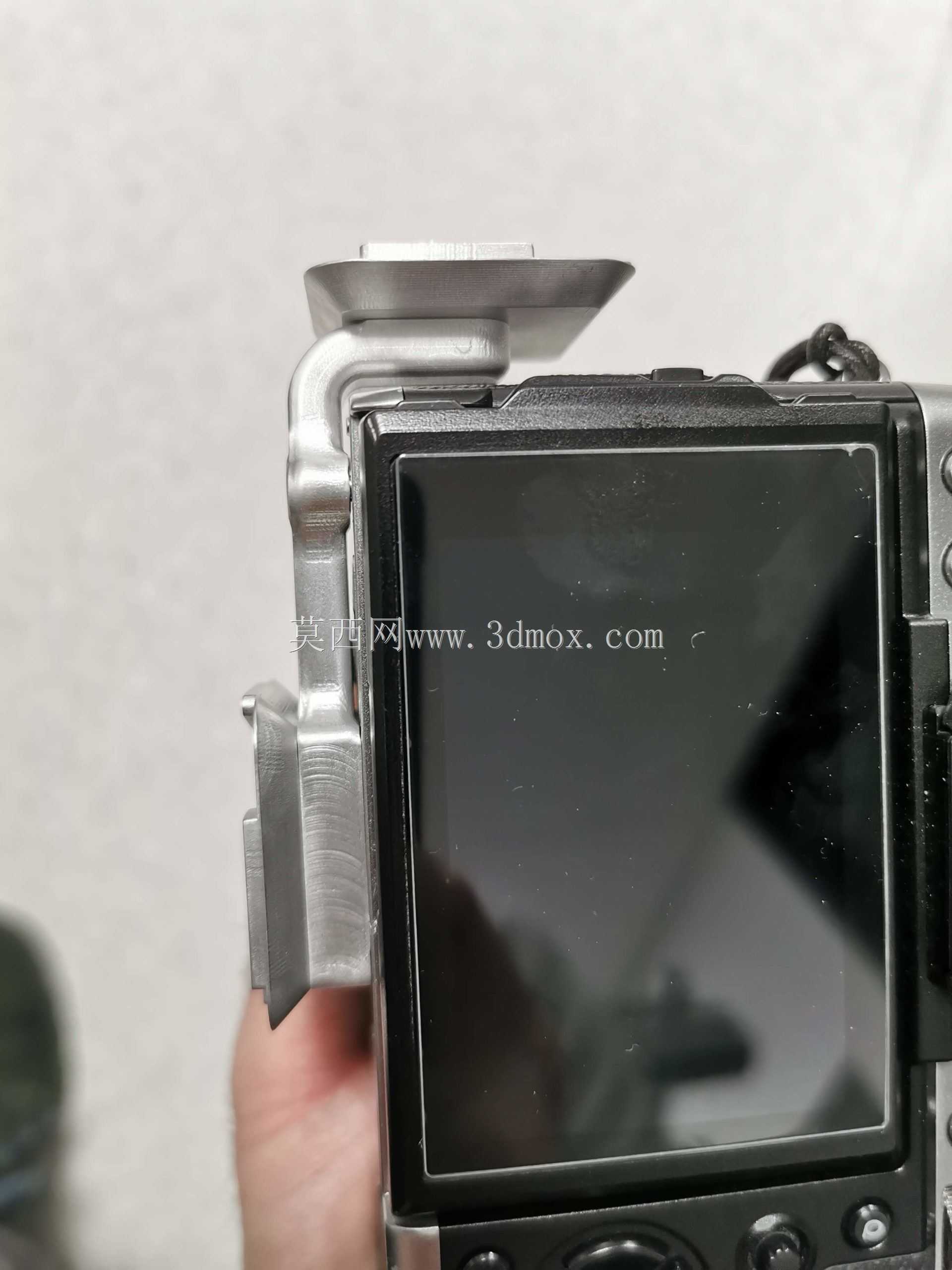

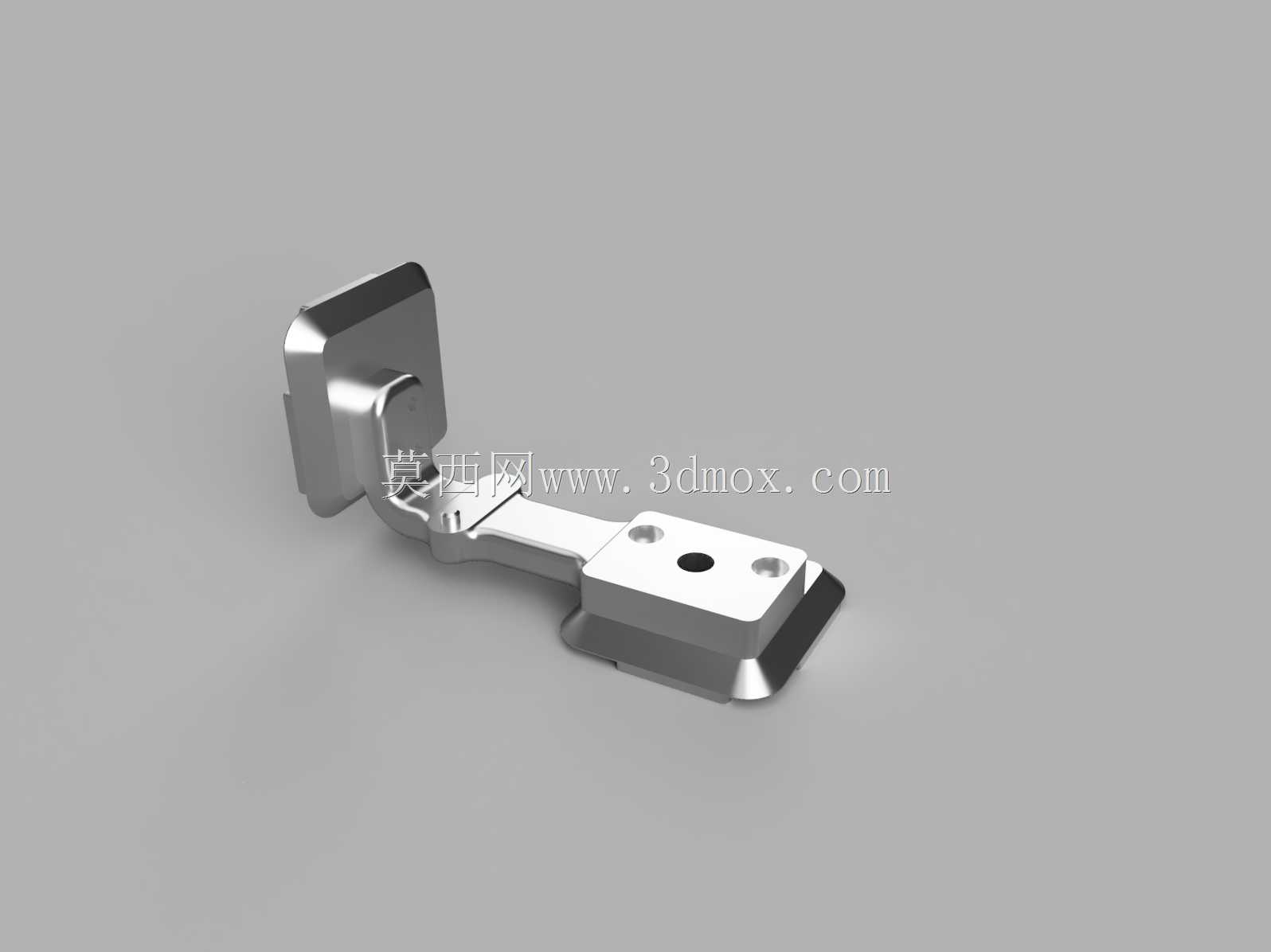

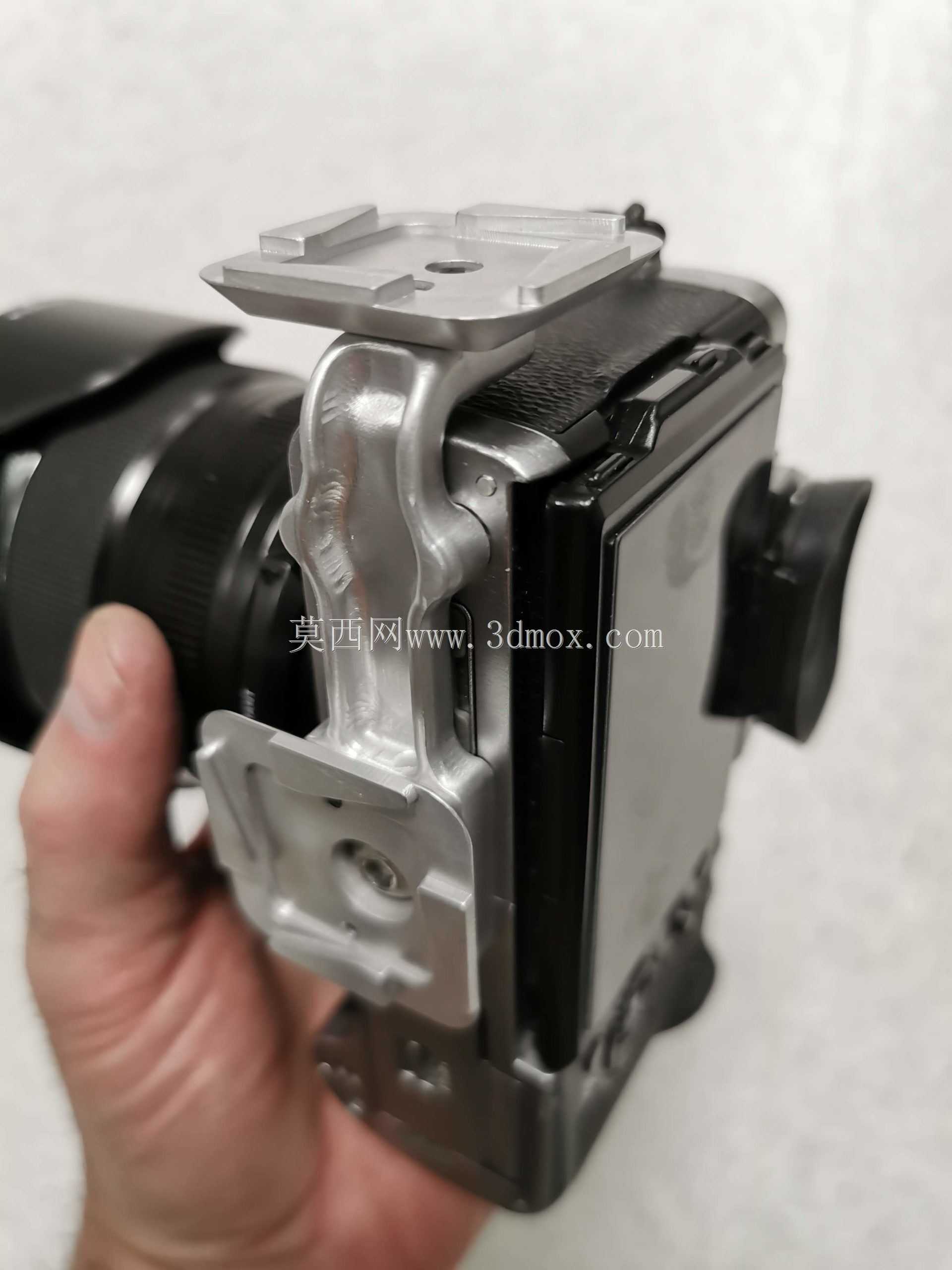

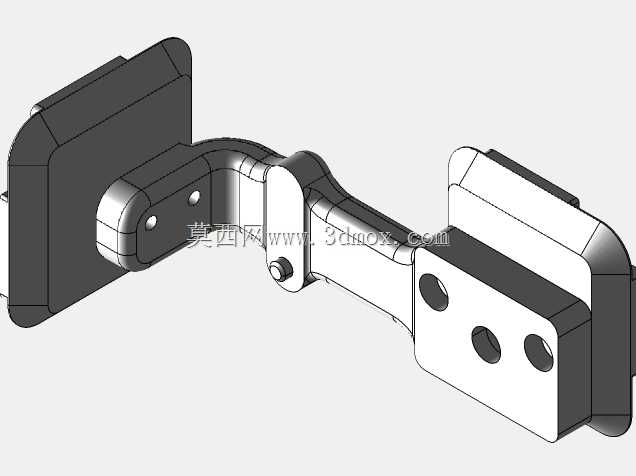

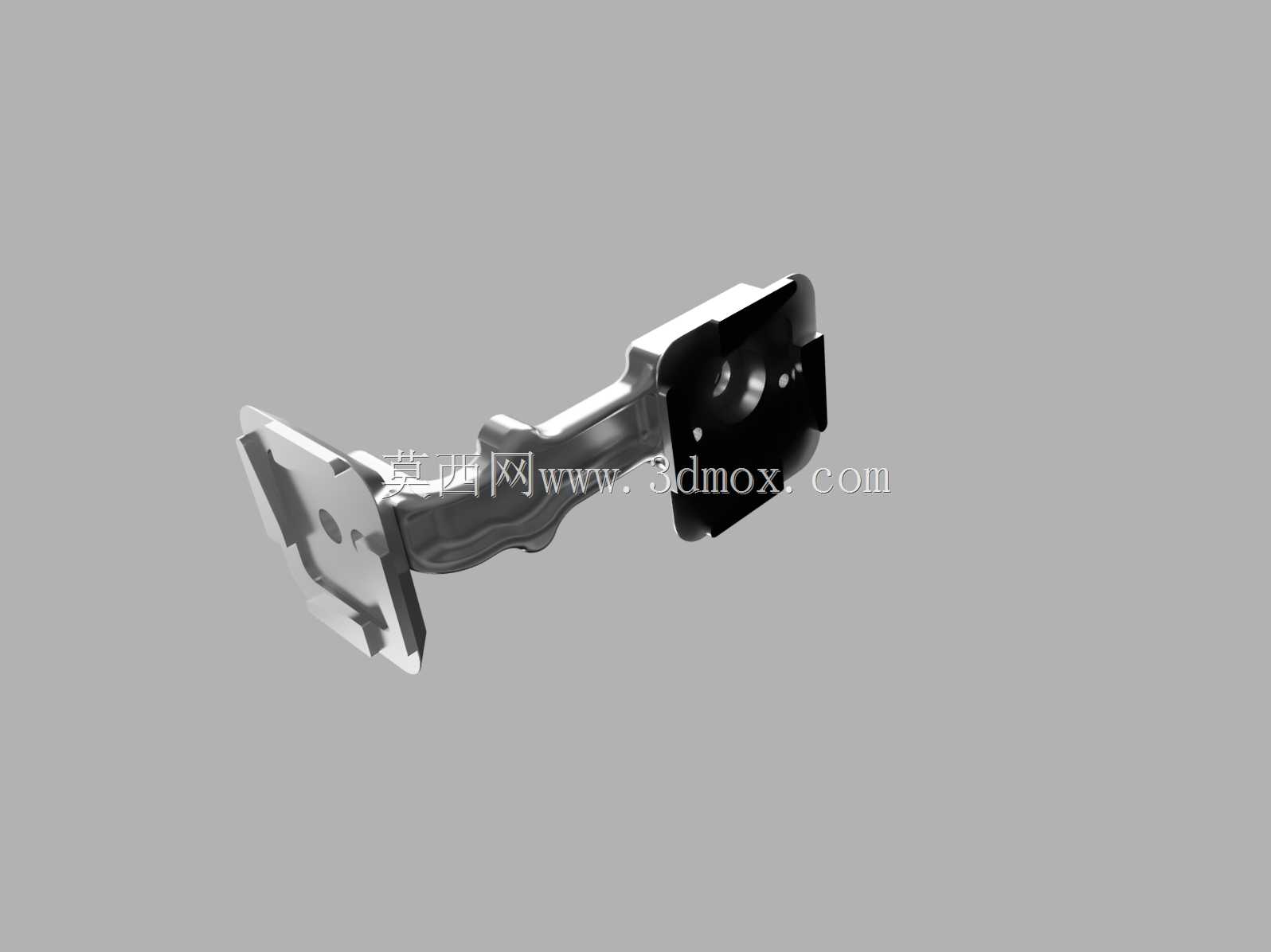

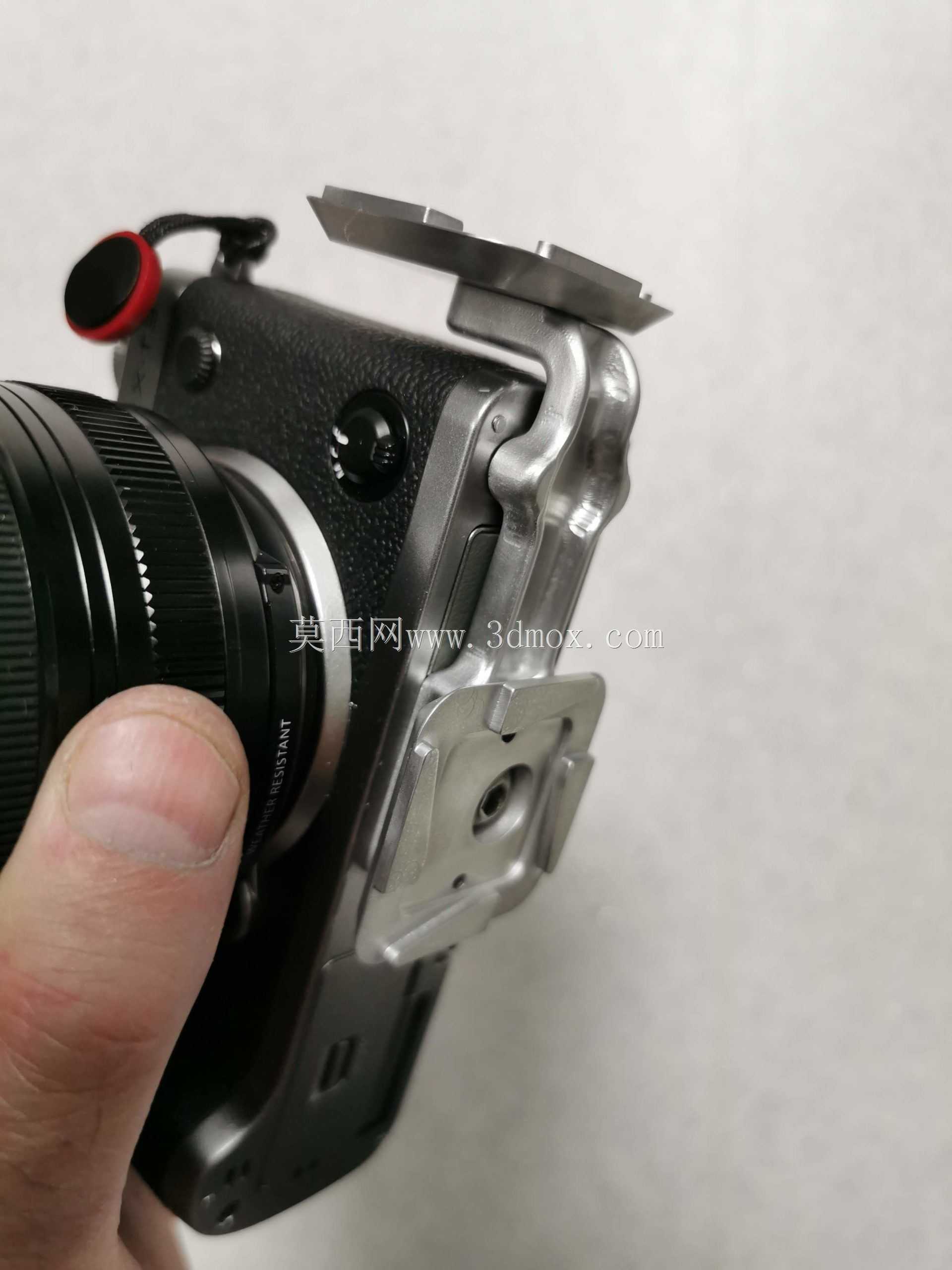

　　这套L型快装转接结构，主要面向户外风光拍摄、影棚静物布光、纪实跟拍以及三脚架长时间曝光场景，解决微单机身在横竖构图切换时的重复装夹、机位偏移问题。很多外拍场景里，摄影师从横构图切换竖拍时，普通云台夹座只能夹持机身底部居中位置，竖拍后机身重心会大幅偏离云台回转中心，长焦镜头挂载时整套系统容易出现点头、倾覆，调平耗时久；而传统一体式L板往往直接贴合机身全包覆，会遮挡侧翻屏、接口仓，也无法兼容腰挂快拆系统，频繁在脚架和手持腰挂之间切换时要反复拆装快装板，操作十分繁琐。这套结构在设计时没有采用整块板材铣削的常规方案，而是拆分为三个相互栓接的独立部件：机身贴合竖板、横向快装底板、中间过渡连接臂。拆分式结构首先给安装边界留出了足够调整余量，

　　不同批次机身蒙皮厚度、胶皮公差存在小幅偏差时，可通过连接臂的栓接位置微调贴合间隙，不会出现整块L板装配后翘边、压伤机身漆面的问题；过渡臂做了下沉弯折处理，竖板和底板之间留出了足够避让空间，相机侧翻屏翻开、HDMI线与快门线插拔、电池仓开启都不会和支架发生干涉，不用拆卸支架就能完成换电池、插接线材的操作。竖板内侧贴合相机机身的位置做了仿形让位，对应富士X-T3机身侧面的握持凸缘、接口凹槽都预留了间隙，贴靠面加装柔性防滑垫，既可以增大摩擦力防止机身旋转滑移，也能避免金属硬接触磨伤机身。竖板上部的夹装区域完全匹配阿卡雅佳标准燕尾槽尺寸，边缘做了标准限位挡边，夹入云台快装夹座时不会出现滑脱风险；横向底板同样加工出通长的阿卡标准燕尾导轨，

　　导轨上开设两处定位销孔与一个居中的1/4英寸标准相机固定螺孔，螺孔压装不锈钢钢丝螺套，反复拆装螺丝也不会出现铝制螺纹滑牙问题。底板末端做了斜向收边倒角，这个结构是专门适配Peak Design腰挂快拆卡扣的导入轨迹，相机从腰挂座向上滑入时，斜角可以自动导向对位，不用低头目视对准就能快速卡入，腰挂夹持后卡扣的锁止凸点正好卡入底板预留的限位凹槽，行走跑动时相机不会意外松脱。整套结构的安装边界经过反复核对：横向底板长度控制在140毫米以内，宽度38毫米，完全符合主流云台夹座的夹持行程，安装后底板向前伸出的距离不会干涉镜头变焦环、对焦环的转动，挂载大光圈定焦镜头时镜头光轴和云台回转中心的偏差控制在5毫米以内，

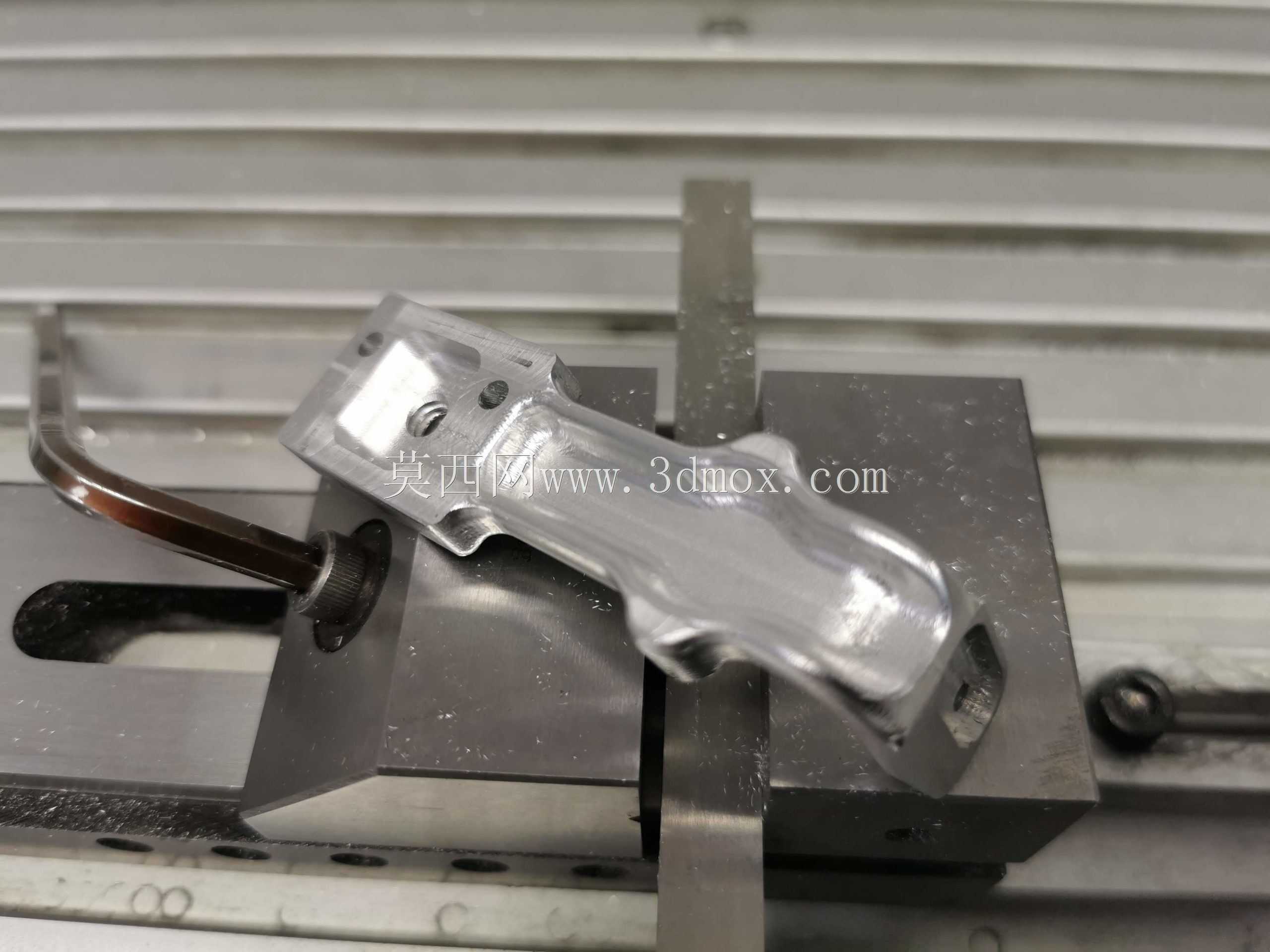

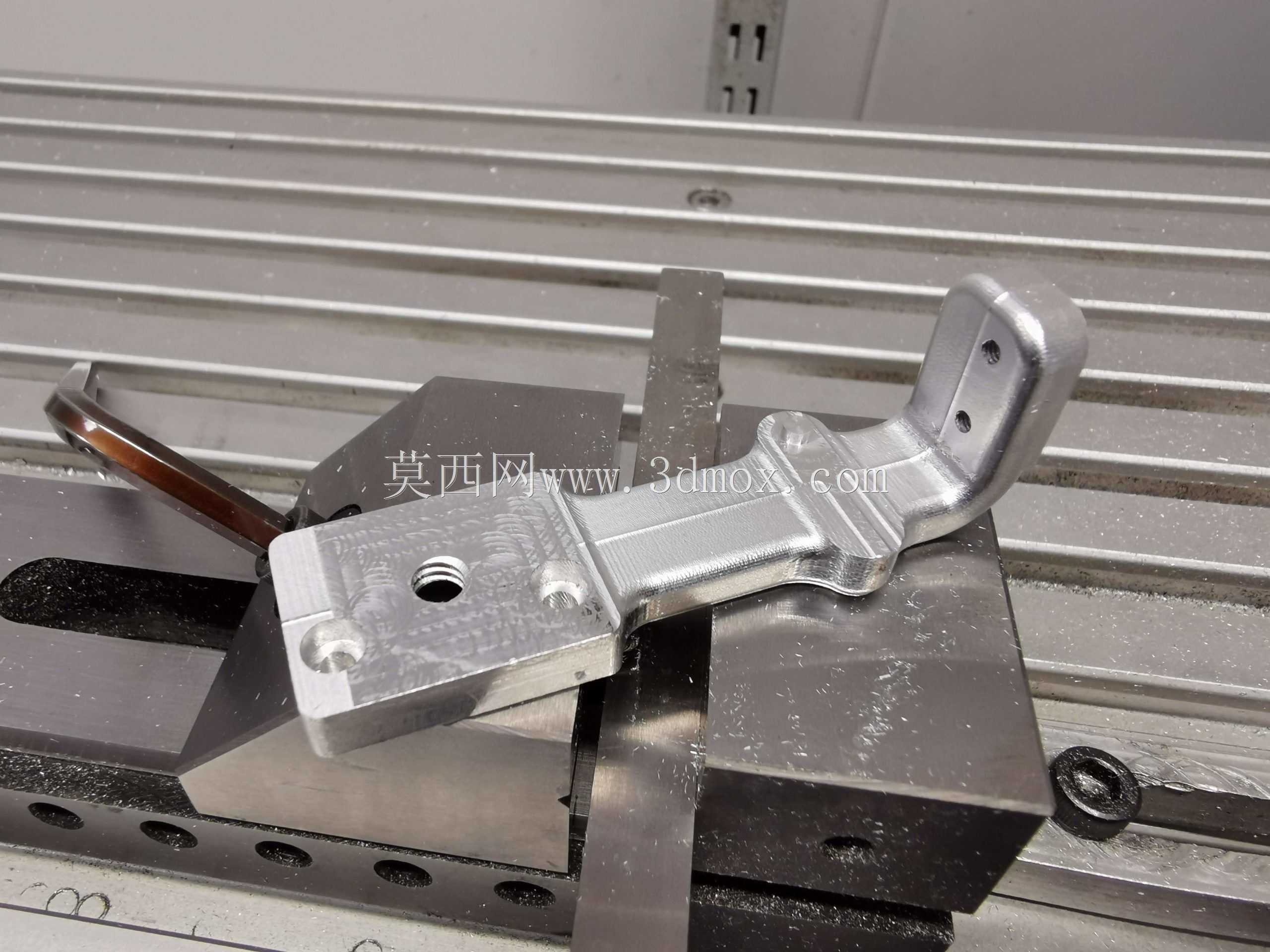

　　横竖切换时几乎不用重新调整云台平衡；竖板高度控制在90毫米，不会高出相机机顶热靴，安装外置麦克风、补光灯时不会和支架发生碰撞，竖板上也预留了额外的螺孔，可以外接魔术手、监视器支架等附件。三个部件之间采用内六角圆柱头栓接，连接面做了定位止口，装配后不会出现相对转动，长期使用锁紧后无虚位；整体材质选用6061铝合金做轻量化铣削，表面做硬质阳极氧化处理，户外雨天、沙尘环境下使用也不容易氧化锈蚀，整体重量控制在120克左右，不会给外拍携带增加过多负重。和普通通用L板相比，这套结构同时兼容阿卡标准脚架夹座与Peak Design腰挂快拆系统，脚架拍摄时可以直接夹持底板或者竖板完成横竖构图快速切换，腰挂携带时不用拆卸任何部件，直接卡入腰挂卡扣即可，兼顾了三脚架长曝光拍摄的稳定性和户外行走携带的快拆便利性，结构拆分的设计思路也给后续同系列其他机身型号的改型留出了拓展空间，只需要更换对应机身仿形竖板，底板和连接臂都可以通用，大幅减少了重复设计加工的工作量。
