HIWIN20规格线性导轨滑块参数化结构

　　这套20规格线性导轨滑块结构，面向自动化产线、精密检测工位、小型机床进给轴以及包装设备的直线往复运动场景搭建，核心作用是为运动负载提供低阻力、高刚性的直线导向约束，把执行端的运动轨迹限制在单一轴向，同时承担工作台、夹具或移动模组传递来的径向与侧向载荷。在常规设备布局里，这类导轨通常成对平行布置，滑块通过顶面安装孔与移动工作台锁紧，导轨本体通过沉孔固定在设备基座或铝型材框架上，传动侧搭配同步带、丝杠或者直线电机完成驱动，导向件本身只负责承载与轨迹约束，不承担动力输出。

　　从实际选型边界来看，20规格指导轨幅面宽度对应20mm量级，属于中小型自动化设备里应用频次很高的尺寸段，既不会像15规格那样在大跨距工位上刚性余量不足，也不会像30以上规格那样占用过多安装空间、增加移动部件自重。滑块本体采用加长型方块构型，相比短款滑块，它的滚珠循环回路更长，滑块与导轨的有效接触包络区间更大，在承受偏载力矩时表现更稳定；当工作台面上的负载重心偏离导轨中心、或者工位存在侧向按压、抓取动作时，加长滑块可以减少悬臂端的俯仰偏摆，避免运动过程中出现卡滞或局部应力集中。

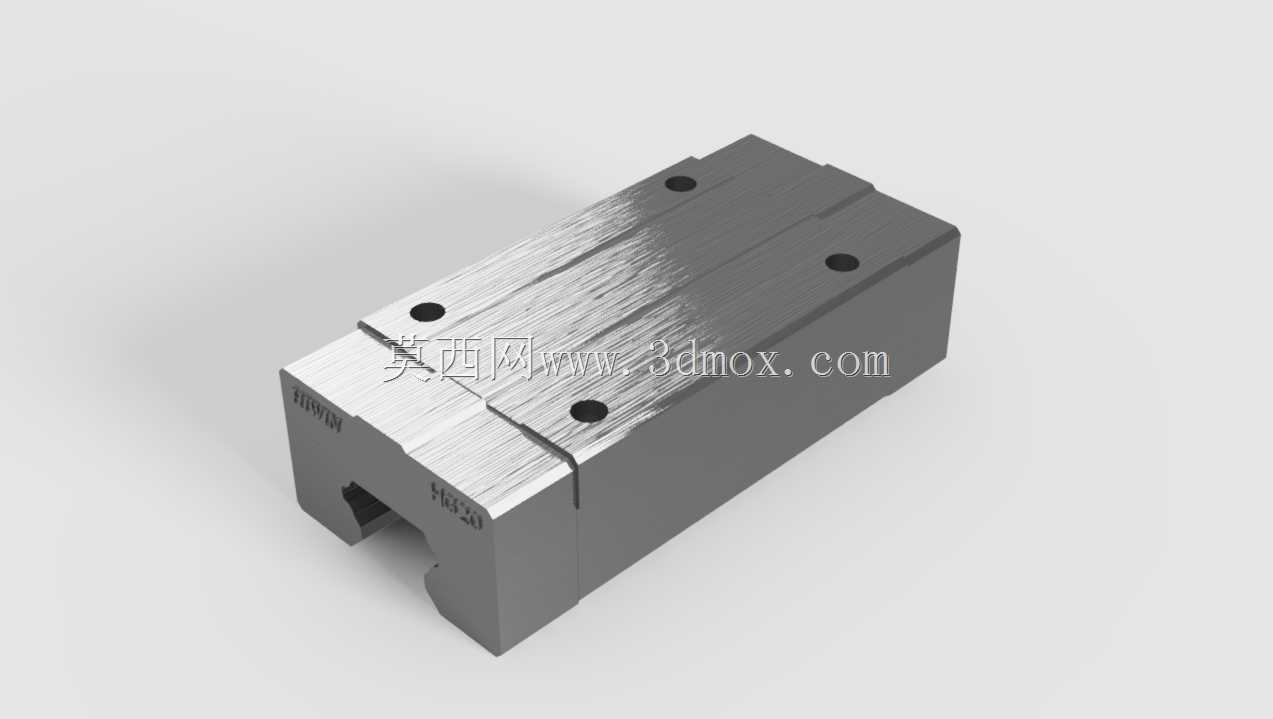

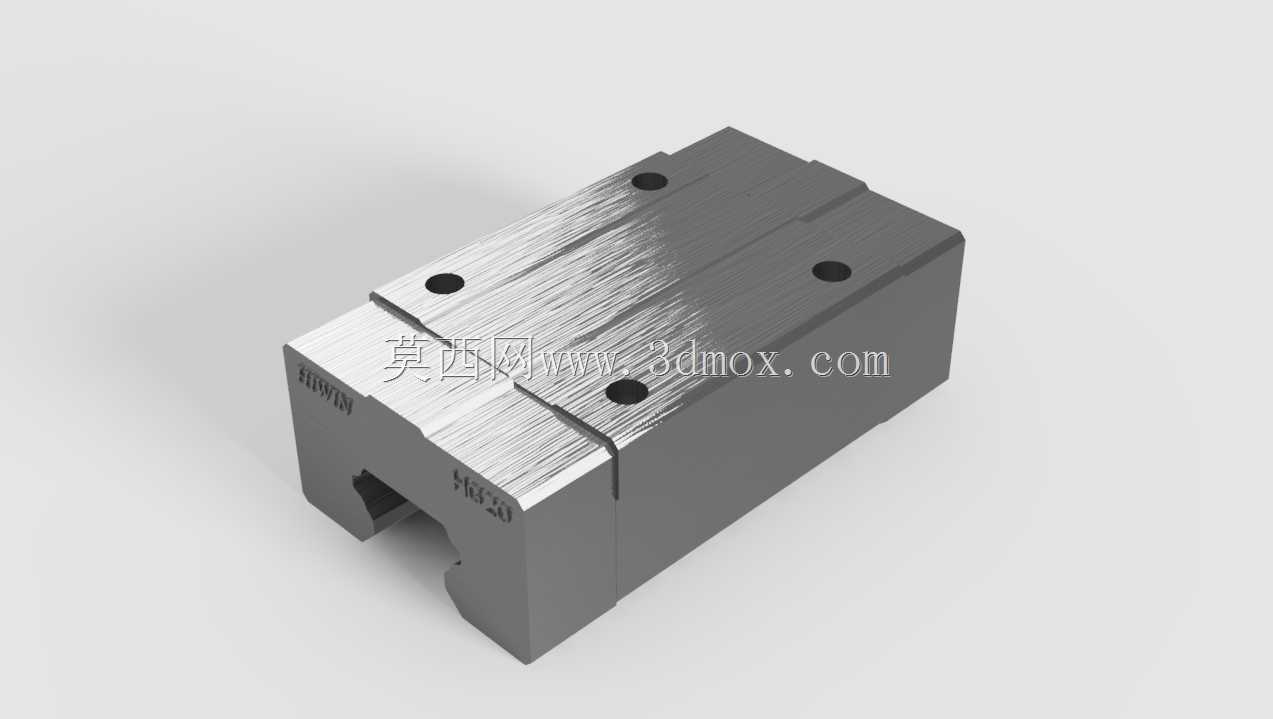

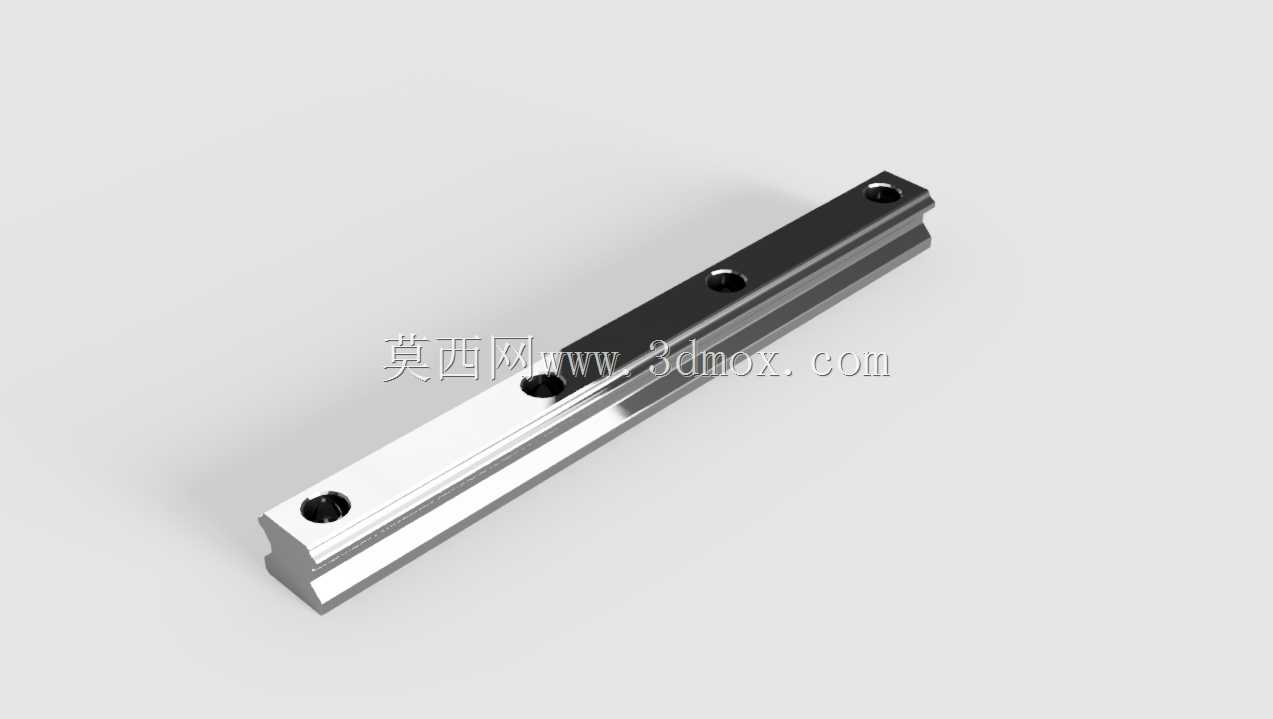

　　结构建模过程中，首先还原了滑块的外部装配轮廓：顶面预留四个贯通安装孔，孔位间距严格对应市面通用20导轨滑块的安装孔距，设备设计人员直接调用模型时，可以直接在工作台板上匹配开孔，不需要二次反查实物样本尺寸。滑块端面保留了品牌标识的刻印区域，侧面开设导轨嵌入的通槽，槽内对应滚珠循环的滚道型腔，建模时将滚道与导轨的配合间隙按照常规预紧等级预留，既体现成品零件的装配关系，也方便后续做运动干涉检查。导轨部分做了参数化关联处理，长度变量调整后，导轨上的安装沉孔数量、孔位间距会自动沿轴向重新排布，不需要手动逐个特征修改；在不同行程的设备项目里，设计人员只需要输入实际需要的导轨总长，模型就能自动更新孔位布局，快速适配300mm、500mm、1000mm等不同行程的工位需求。

　　安装边界方面，滑块的总宽度、总高度以及底面到导轨基准面的贴合尺寸，都按照实物装配关系约束，导轨底面为安装基准面，贴合设备安装面后，滑块顶面的工作台高度可以直接通过模型测量获取，方便做多轴模组的高度方向堆叠校核。滑块两端的端盖结构单独拆分，端盖内部集成滚珠回流通道，端盖与本体之间的定位止口在模型里做了配合示意，能够直观展示滚珠从承载区进入回流槽的循环路径。在产线实际运行中，这类导轨组件需要在端盖位置预留注油嘴空间，建模时也保留了端部的润滑接口位置，避免设备布局时周边钣金或管线干涉润滑维护操作。

　　从受力特性来看，线性导轨的滚道采用四点接触构型，滑块在承受垂直向下载荷、水平侧向载荷以及翻转力矩时，都有对应的滚珠列分担作用力，相比传统滑动导向导轨，它的摩擦阻力更小，低速进给时不会出现明显爬行现象，在精密检测设备的微动进给、点胶工位的匀速移动、机械手移载轴的高速往复动作里都能适配。参数化建模的思路也兼顾了不同项目的复用需求：当设备需要更换为同系列短滑块或者加宽导轨时，只需要调整对应特征参数，整个装配体的配合关系不会失效，工程图导出时安装孔位、外形轮廓的尺寸标注也能同步更新，大幅减少重复建模的工作量。模型同时还原了滑块端部的密封片结构，密封片贴合导轨表面，可以在多尘的车间环境里阻挡切屑、粉尘进入滚道内部，延长导向部件的维护周期，这部分结构在做设备防护设计时，也能帮助设计人员确认滑块两端与周边限位块的安全距离，避免行程末端硬限位撞击密封端盖。
