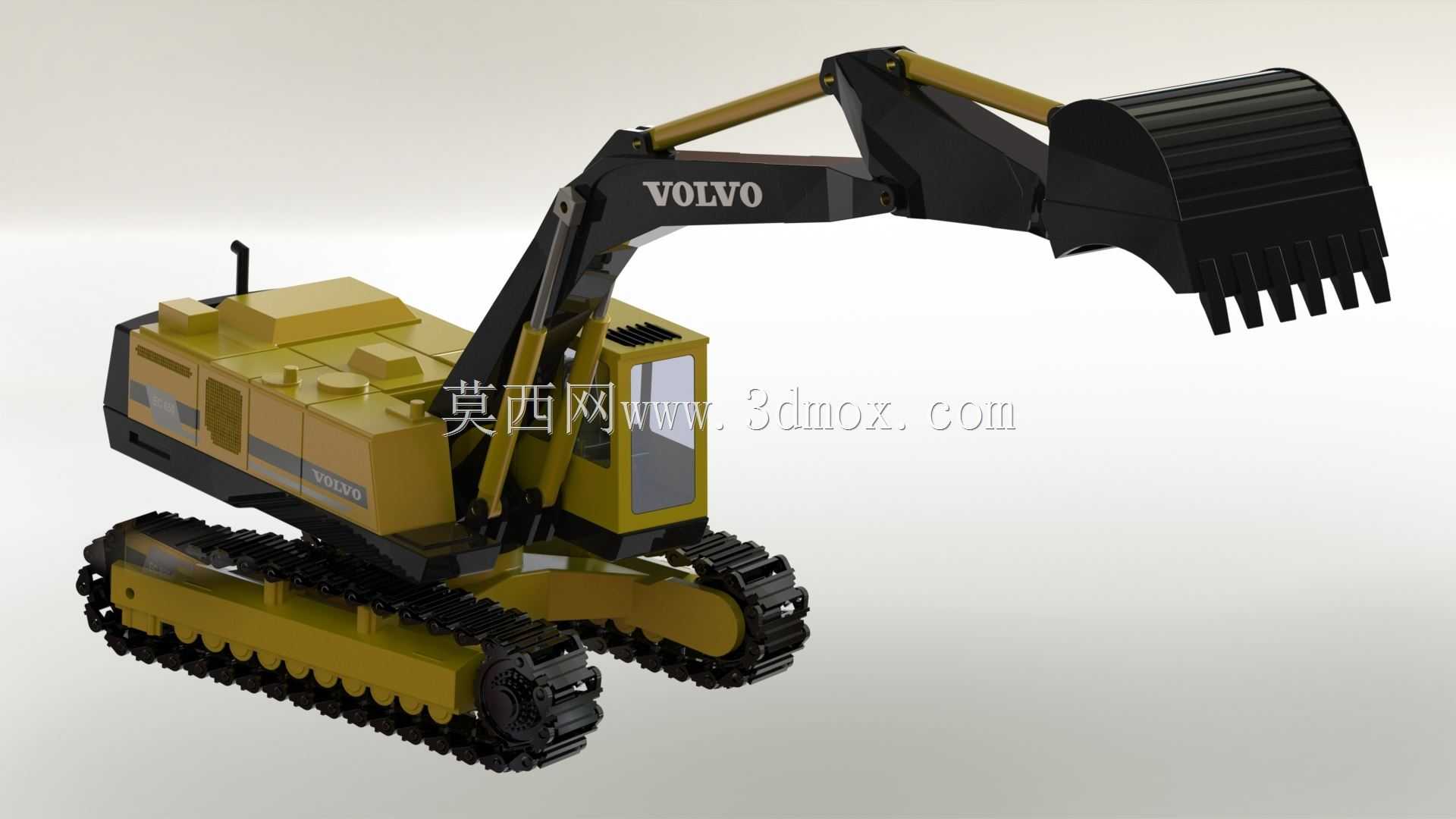

沃尔沃EC650履带式挖掘机1:50比例复刻模型

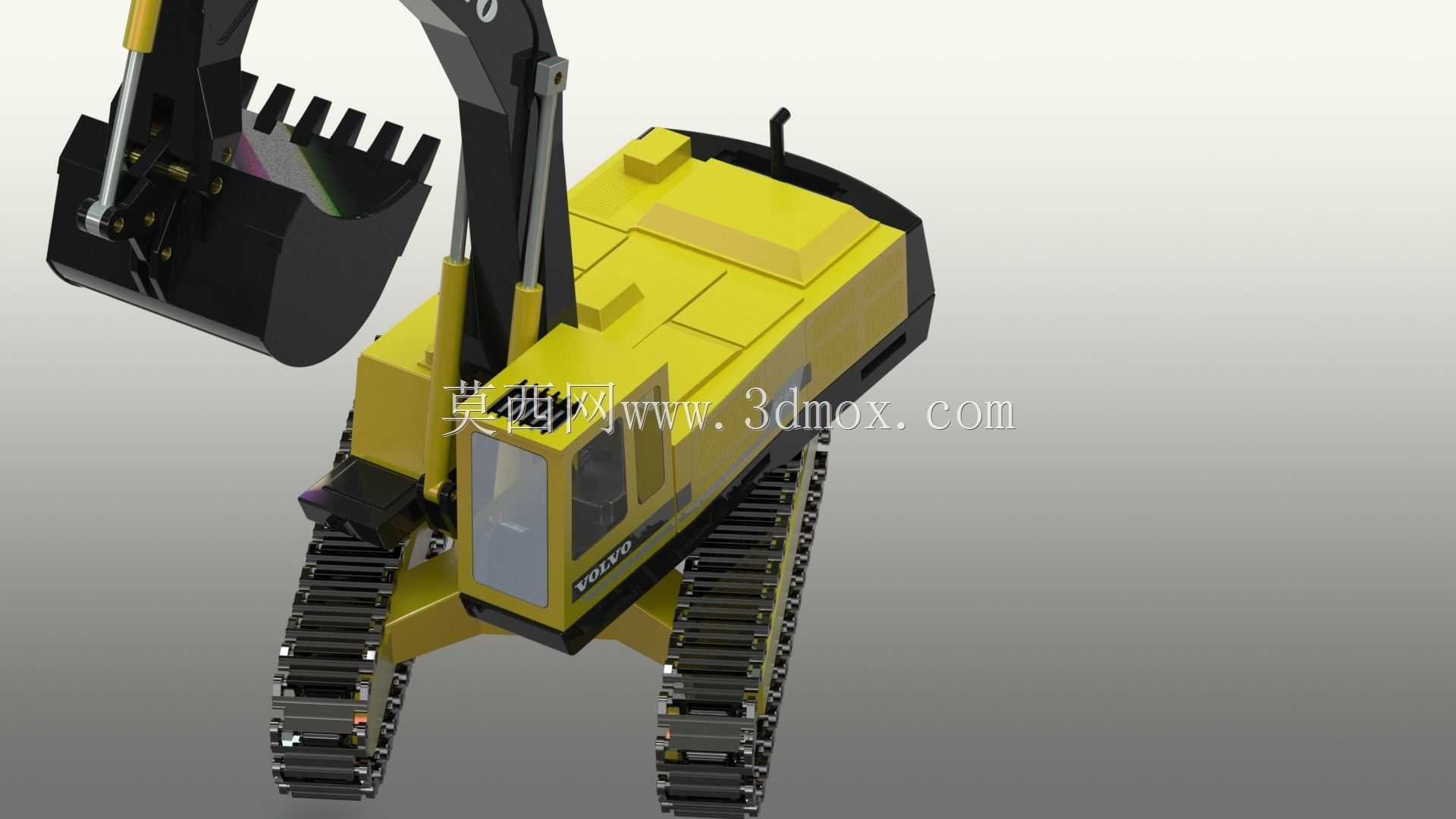

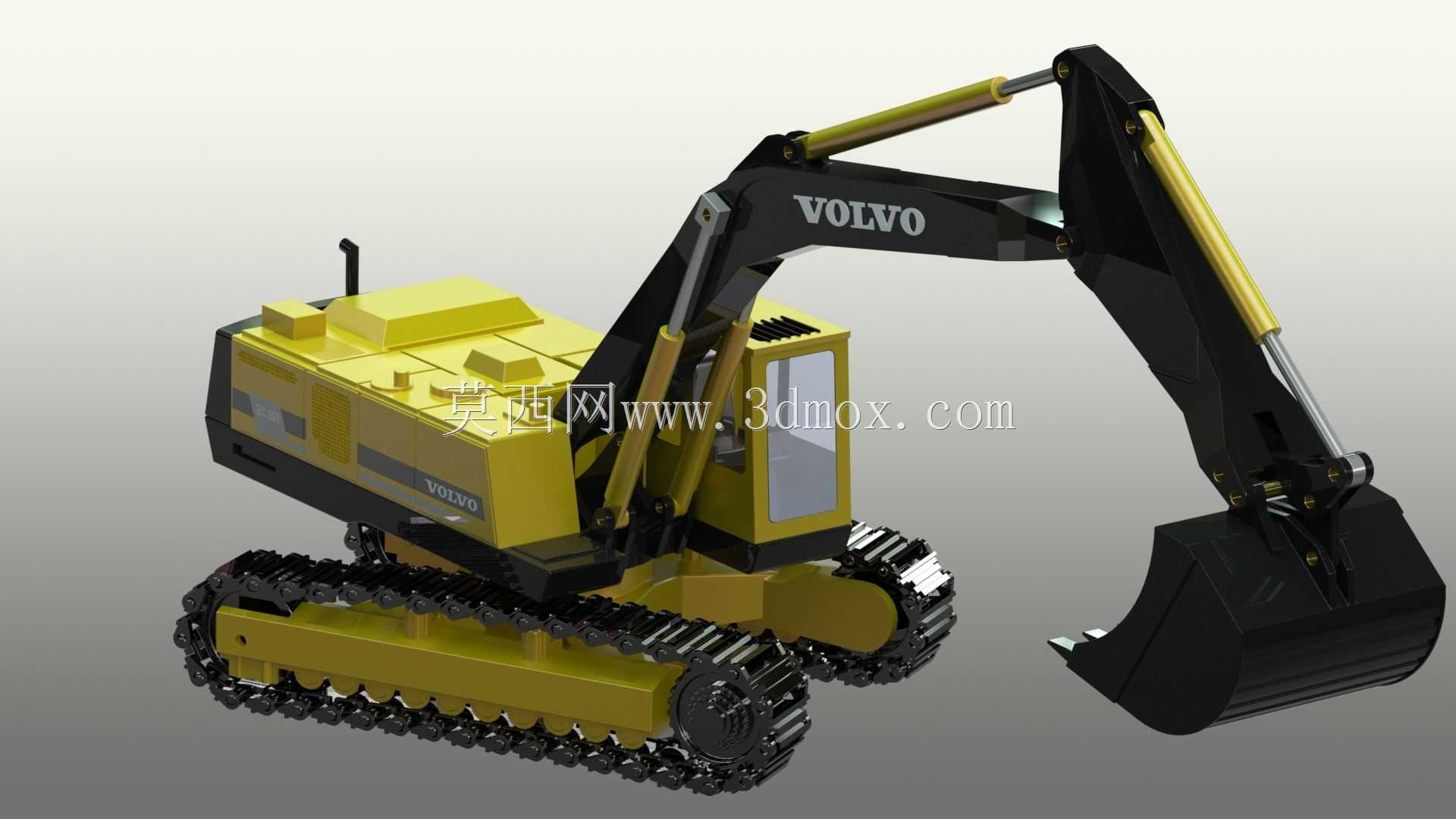

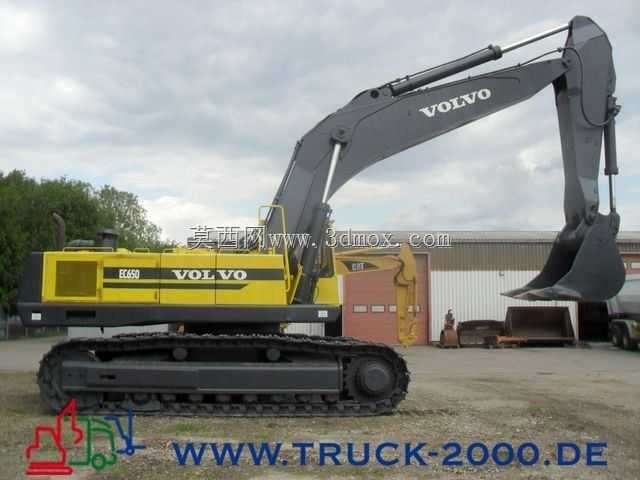

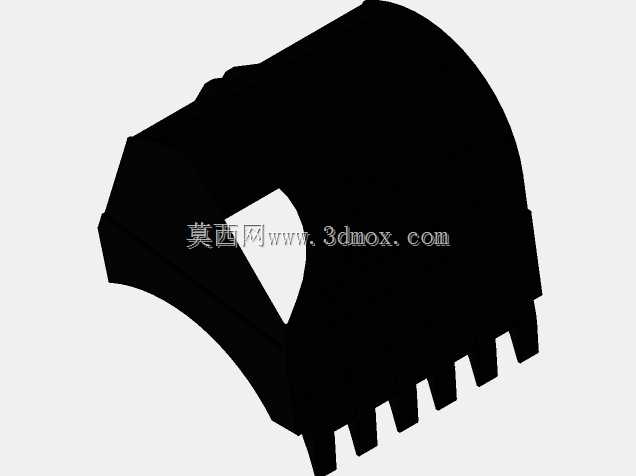

　　本次呈现的是沃尔沃EC650履带式液压挖掘机的1:50比例复刻结构，该原型设备作为矿山开采、大型土石方转运、基建场地平整作业中的核心重载工程装备，在露天矿剥离层作业、高等级路基开挖、大型建筑基坑清运场景中承担核心物料装载与作业面整理功能，其作业覆盖范围、铲斗挖掘力、履带接地比压参数均针对重载连续作业工况做了定向优化，复刻模型完整还原了原型设备的结构逻辑与运动边界，可用于工程机械结构教学、展会展示、收藏摆件等场景。从结构设计逻辑来看，模型完整复现了原型机的工作装置、上部转台、行走底盘三大核心模块，工作装置部分的动臂、斗杆、铲斗铰接点位置严格按照原型机比例缩放，铰接处预留了转动间隙，可模拟真实挖掘作业中的动臂举升、斗杆收放、

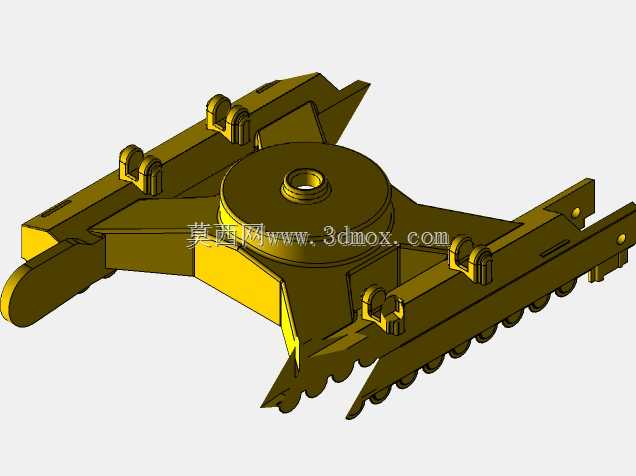

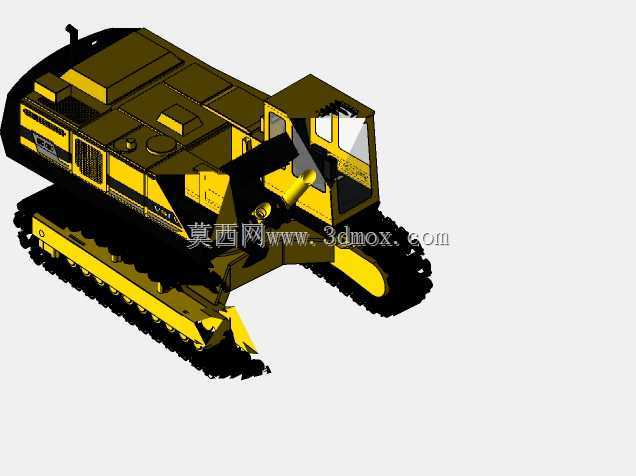

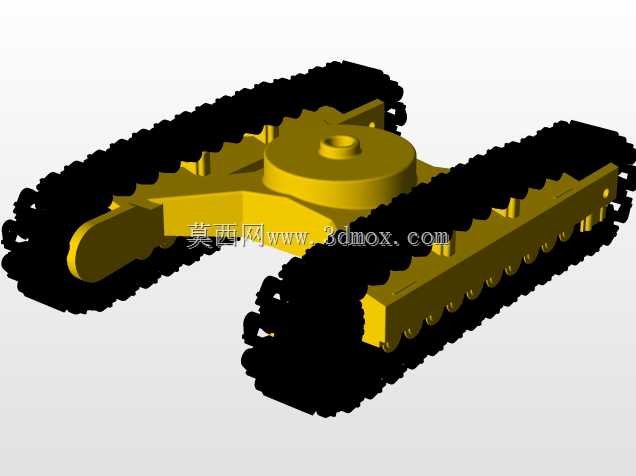

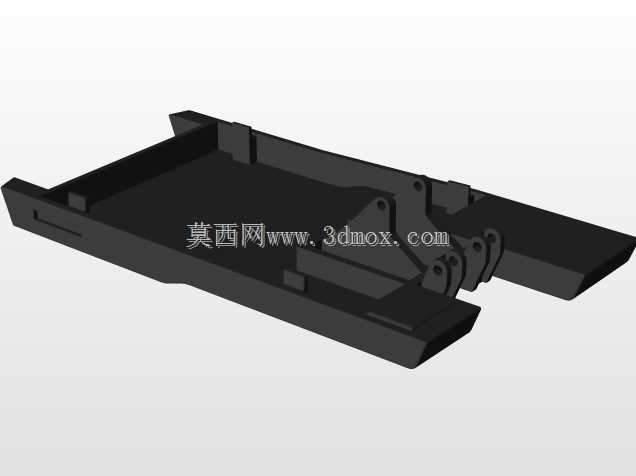

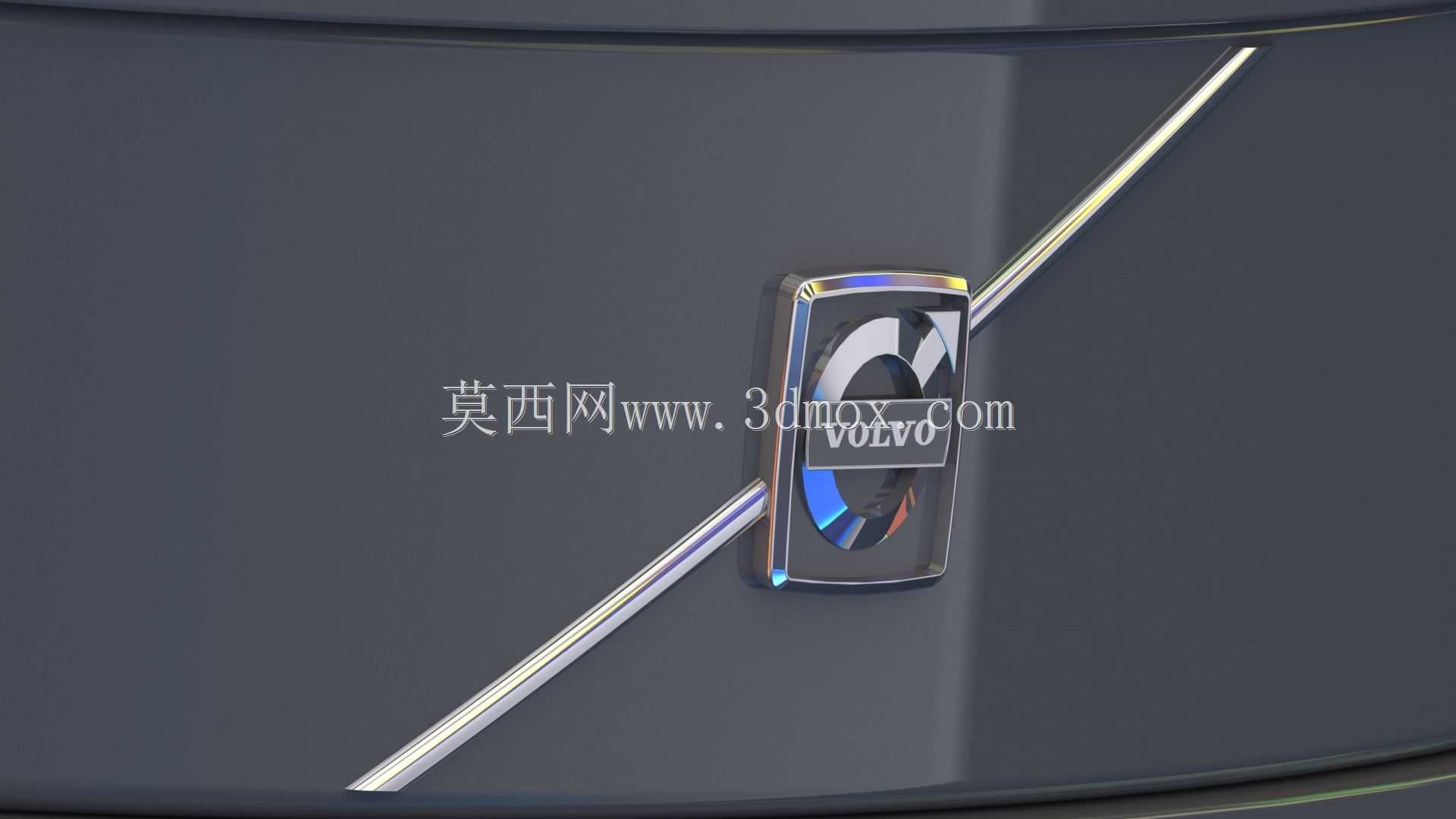

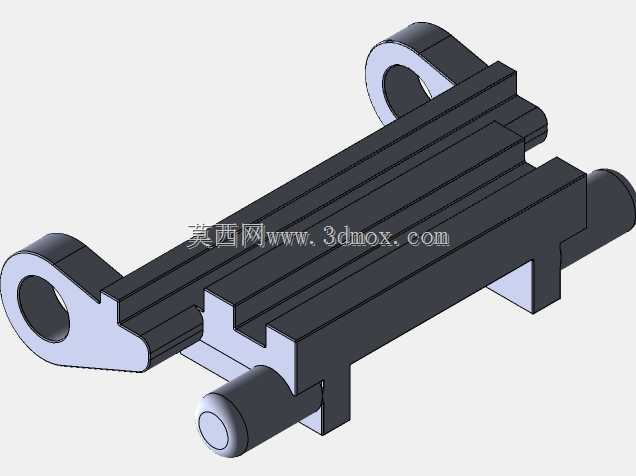

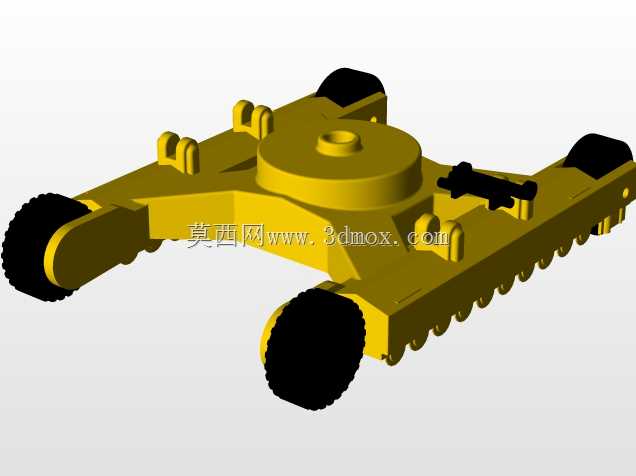

　　铲斗翻转动作，动臂表面的沃尔沃标识位置、液压管路排布走向均与实车保持一致，还原了实机液压管线沿动臂内侧敷设、避免作业中被物料剐蹭的设计细节。上部转台部分还原了发动机舱散热格栅、驾驶室视野轮廓、配重块外形结构，驾驶室的窗体分割、顶部天线安装位、舱体侧面的通风口结构均做了等比例呈现，配重块的弧形轮廓与实车一致，用于平衡工作装置作业时产生的倾覆力矩，保证整机在最大挖掘半径作业时的稳定性。行走底盘部分的履带板、驱动轮、导向轮、支重轮结构均做了细化还原，履带板的防滑齿轮廓、驱动轮的啮合齿形均参照实车结构缩放，保证履带转动时的啮合顺畅度，底盘的行走架结构、托链轮安装位也做了对应还原，复现实机履带张紧机构的安装位置逻辑。在尺寸与安装边界层面，

　　该1:50比例模型的整体长宽高尺寸严格按照实机参数等比例换算，实机整机长度约13.5米、宽度约3.9米、高度约4.8米，换算后模型长度约270mm、宽度约78mm、高度约96mm，各运动部件的转动行程边界也与实机动作范围成比例对应，动臂最大举升角度、斗杆最大收放角度、铲斗最大翻转角度均参照实机作业角度设置，避免出现运动干涉问题。从功能特性还原角度，模型虽为比例复刻，但完整保留了实机的结构运动逻辑，可直观展示液压挖掘机的作业动作原理，工作装置的三个铰接副均可灵活转动，上部转台可相对于行走底盘做360度回转，还原实机全回转作业的功能特性，履带部分可顺畅转动，模拟实机的行走转向动作。设计过程中针对比例模型的结构强度做了适配优化，

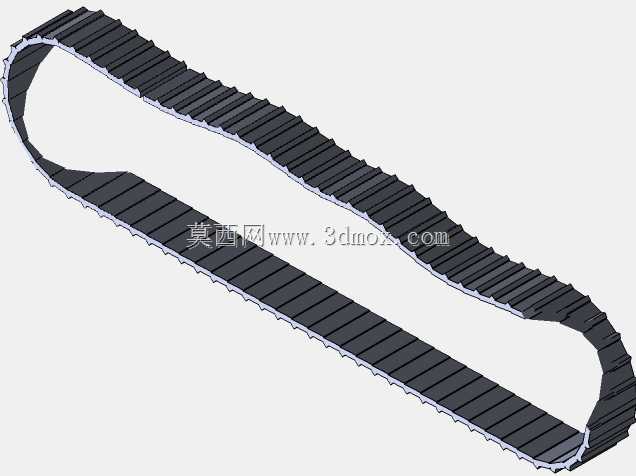

　　在不影响外观还原度的前提下，对薄壁结构做了适当加厚处理，避免小尺寸部件出现易断裂问题，铰接位置的配合间隙经过反复调整，既保证转动灵活性，又避免出现松旷晃动的问题，履带部分的链节连接结构做了简化优化，在保证履带整体柔性可转动的前提下，降低了小尺寸零件的加工难度，提升模型整体的结构稳定性。该模型可直观展现大型履带挖掘机的整体结构布局与运动原理，帮助结构设计从业者快速理解重载挖掘设备的载荷传递路径，从工作装置的铰接点受力，到转台回转支撑的载荷传递，再到底架履带的接地载荷分布，都可通过模型结构得到直观呈现，也可作为工程机械相关专业的教学演示道具，帮助初学者快速掌握挖掘机的核心结构组成与作业动作逻辑。
