挖掘机铲斗及斗齿组件结构设计

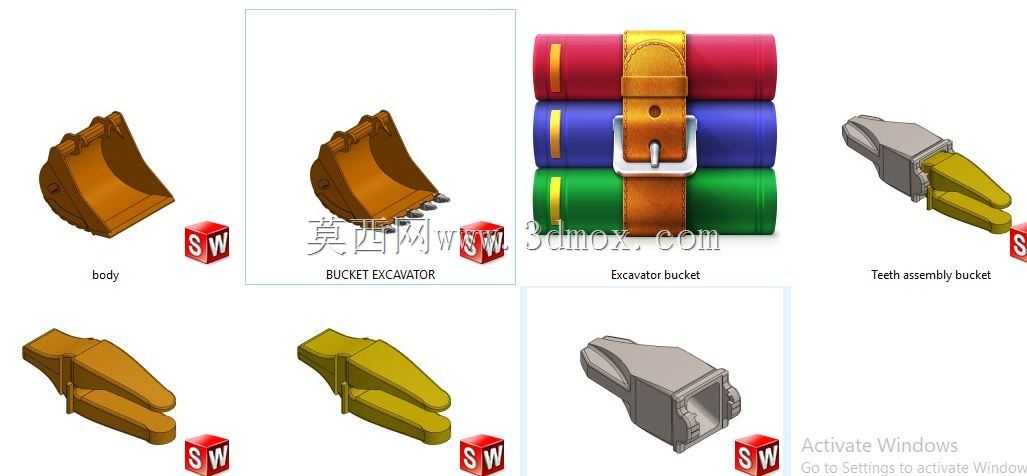

　　铲斗是挖掘机工作装置末端直接接触物料的核心执行部件，其结构合理性直接决定整机在不同工况下的作业效率、耐磨寿命与维护成本。这套三维结构完整呈现了铲斗本体、斗齿组件以及齿座装配关系，建模过程中重点还原了斗体曲面、侧壁加强区、刃口安装面和斗齿锁紧配合部位，能够用于结构校核、装配演示、备件设计以及工作机构末端干涉检查。

　　从实际施工场景看，铲斗需要面对松散土方、砂石、砾石、矿料、河道淤泥以及拆除后的碎块等多种介质。普通土方作业时，物料主要沿斗底和侧板内侧滑移进入斗腔，斗体轮廓需要保证装载充盈率，同时降低卸料时的残留；在碎石或矿料工况下，前缘斗齿承担插入、撬松和破碎阻力，齿尖最先承受冲击与磨粒磨损；在河道疏浚、绿化整理和场地清理中，铲斗还要兼顾刮平、收拢、搬运和轻度夯实等动作。因此，设计时不能只关注外形，还要把受力路径、物料流动方向和易损件更换方式统一考虑。

　　斗体部分通常由底板、侧板、背板、加强筋、刃板和安装耳板等区域组成。底板曲线决定物料进入和翻倒时的运动轨迹，前段较平有利于插入料堆，后部向上收拢可提高容量并减少物料外溢；侧板外扩角度会影响切入阻力与斗腔有效宽度，角度过小容易夹料，过大则增加侧壁摩擦和结构重量。背板与斗杆、连杆连接的铰接区域是高应力区，销轴孔周围需要保留足够壁厚，并通过局部加厚或加强板传递油缸推力和挖掘反力。三维建模时，这些区域不能简单做成等厚壳体，应结合焊缝布置、板件折弯和装配空间表达真实制造逻辑。

　　斗齿组件属于典型的易损更换结构，一般由齿尖、齿座、锁紧销或弹性固定件组成。齿座焊接或固定在铲斗前缘，齿尖套装在齿座外部，工作时齿尖先切入物料，将阻力通过齿座传递到刃板和斗体。齿尖外形根据用途差异明显：尖齿适合穿透致密土层和碎石，磨损后仍能保持一定刺入能力；宽而平的齿形更适合刮平、清理和装载松散物料；重型矿用齿则强调厚度、抗冲击和耐磨堆焊区域。模型中齿体与齿座的配合面需要保留稳定接触面，避免仅靠销子承受全部挖掘力；锁紧结构则要保证拆装方便，同时在振动和冲击下不松脱。

　　安装边界方面，铲斗并非孤立零件，它通过前后铰接点与斗杆、摇杆和连杆组成四连杆机构。设计时必须核对销轴直径、孔距、耳板间距、连杆摆动角度以及斗齿在收斗和卸料极限位置的间隙。若铲斗宽度过大，回转和卸料时可能与履带、车体边缘或周边障碍物发生干涉；若斗齿前缘超出机构合理范围，挖掘力传递会变差，油缸负载也会异常升高。斗容与机型吨位需要匹配，过小会导致循环次数增加，过大则可能引起倾翻稳定性下降、液压系统溢流和销轴早期磨损。

　　从结构设计思路看，铲斗本体追求轻量与耐磨之间的平衡。非直接磨料区域可通过合理减重降低工作装置末端惯量，使动臂和斗杆动作更灵活；底板前缘、侧板下沿、齿座周围和斗底拐角则是磨损集中区，需要通过加厚、耐磨板或可更换护件延长寿命。对于备件开发，斗齿和侧刃应尽量形成标准化接口，使现场不必整体更换铲斗，只需更换磨损最严重的接触件。

　　在三维建模表达上，铲斗外曲面不能只追求视觉效果，还要体现板厚、焊接坡口、加强筋走向和铰接孔同轴关系。斗齿装配应单独展示齿尖、齿座和锁紧件的配合层次，便于检查拆装方向与接触面积。对于工程应用而言，这类模型既可用于挖掘装置运动仿真，分析不同姿态下的斗齿轨迹和卸料角度，也可作为耐磨件改进、斗容估算、生产下料和维修培训的基础参考。
