音叉与塑料构件频率特性仿真分析结构

　　在振动检测、频率校准类传感应用场景中，音叉结构凭借稳定的固有振动频率特性，常被用作频率基准元件，搭配配套塑料构件完成谐振传递、结构支撑与防护功能，这类组合结构的频率特性直接决定传感单元的检测精度与工作稳定性。从实际工程应用来看，这类结构常见于密度检测传感、液位开关、微小振动监测等场景，当被测介质接触音叉臂时，音叉的谐振频率会发生偏移，配套塑料构件既要保证音叉振动的有效传递，又要隔绝外部安装结构带来的额外振动干扰，避免谐振频率出现非预期偏移，影响检测结果的准确性。

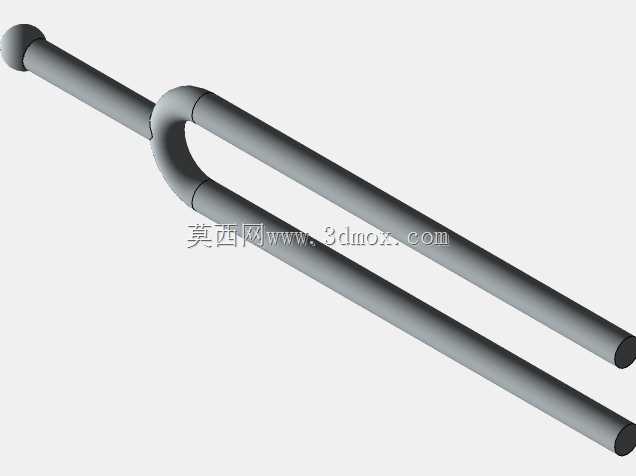

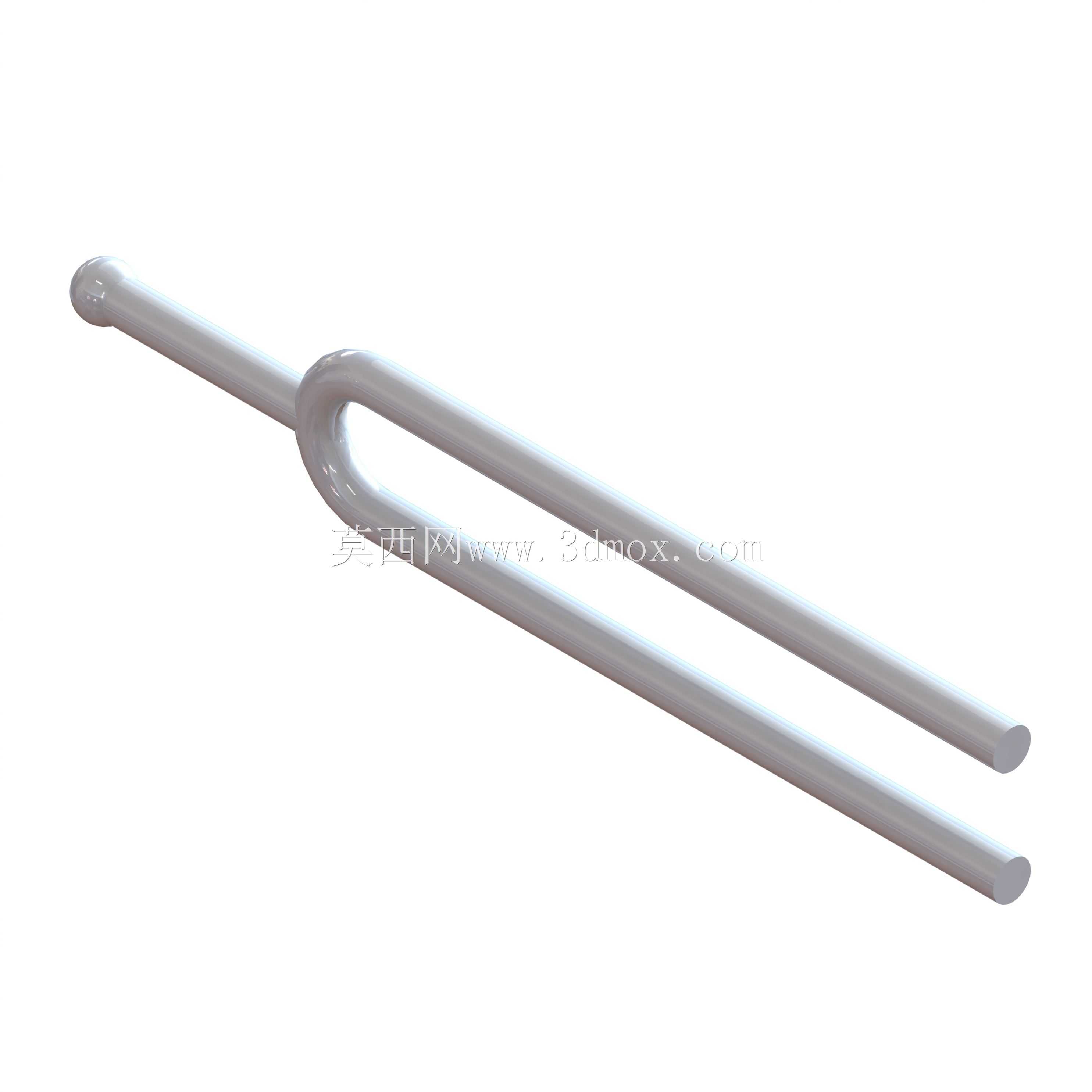

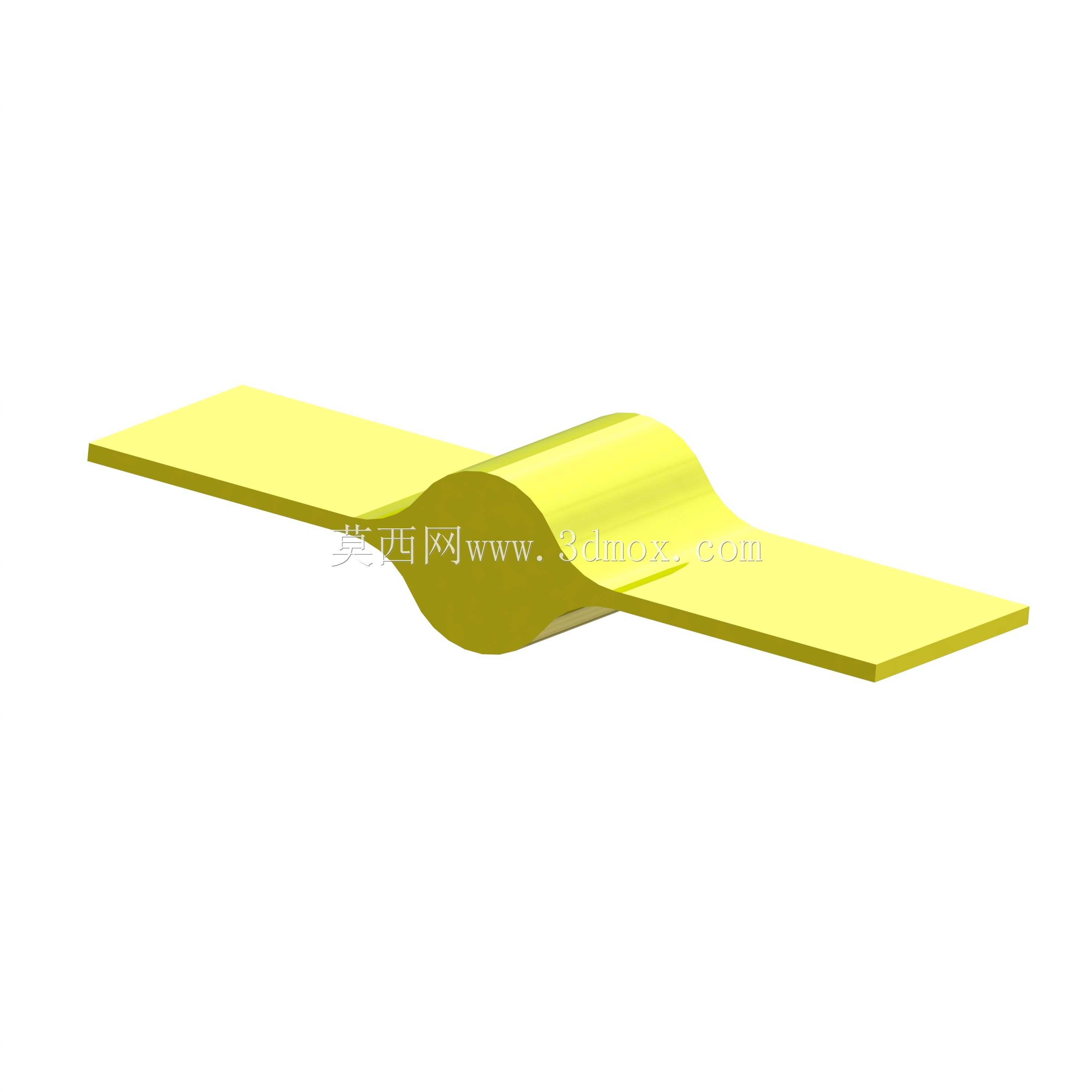

　　设计这类结构时，首先要明确核心功能边界：音叉部分需要保证振动方向的一致性，两臂的对称度公差需要控制在极小范围内，避免出现振动耦合导致的频率分裂；中间连接的圆弧过渡段是振动传递的核心区域，圆弧半径的取值需要兼顾结构刚度与振动传递效率，半径过小会导致应力集中，在长期谐振工况下出现疲劳断裂，半径过大则会增大结构阻尼，降低谐振品质因数，削弱频率检测的灵敏度。两侧延伸的平板段为安装固定区域，需要匹配安装基座的尺寸边界，平板的厚度需要经过刚度校核，保证安装压紧后不会产生额外的结构变形，避免对音叉的固有频率造成干扰。

　　配套塑料零件的选材与结构设计需要重点关注材料的阻尼特性与温度稳定性，不同塑料材质的弹性模量随温度变化的曲线差异较大，在-20℃到80℃的常规工业工作温度区间内，需要保证材料弹性模量的变化率控制在允许范围内，避免温度漂移带来的频率偏移超出传感精度要求。塑料构件与音叉的配合面需要设计合理的过盈量，过盈量过小会在振动过程中出现配合松动，导致谐振信号衰减，过盈量过大则会产生额外的装配应力，改变音叉的边界约束条件，直接影响固有频率的计算值与实际值的匹配度。

　　从外形尺寸与安装边界来看，音叉臂的长度、厚度、宽度是决定一阶固有频率的核心参数，在建模过程中需要通过参数化关联，将这几个尺寸与频率计算结果做联动调整，当目标频率确定后，可通过调整臂厚快速迭代出符合要求的结构尺寸，同时要预留足够的安装空间，保证音叉臂在振动过程中不会与周边防护结构、安装基座发生碰撞，两侧安装平板的孔位需要与通用安装基座的孔距匹配，降低现场安装的适配难度。

　　频率分析过程中，需要先对结构做合理的网格划分，音叉的振动区域采用细化网格保证计算精度，安装固定区域可适当粗化网格提升计算效率，约束条件设置需要完全模拟实际安装状态，将安装平板的接触面设置为固定约束，避免出现过约束或欠约束导致的计算结果失真。分析过程中不仅要提取一阶谐振频率，还要关注前六阶模态的振型，检查是否存在非工作方向的振动模态与工作频率接近，避免实际工作中出现模态耦合，导致结构出现异常振动、噪声甚至疲劳损坏。

　　在实际工况验证中，这类结构还需要考虑介质接触带来的阻尼影响，当音叉部分浸入液体或接触固体介质时，附加质量会导致频率降低，设计阶段需要提前预留频率调整余量，通过微调音叉臂末端的配重结构，补偿不同应用场景下的频率偏移，保证产品在不同工况下都能稳定工作在设计频率区间。塑料构件的外形需要做流线型处理，减少介质流动带来的冲击力对音叉振动的干扰，同时避免介质在结构表面残留堆积，改变结构的附加质量，影响长期工作的频率稳定性。
