G1/4外螺纹转12L管DIN2353切割环接头

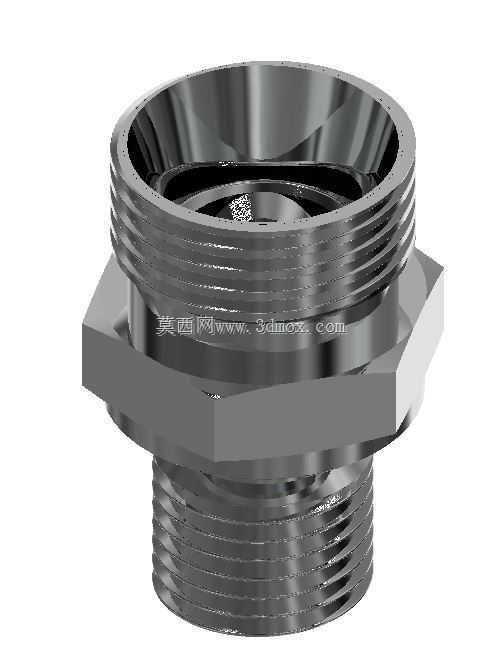

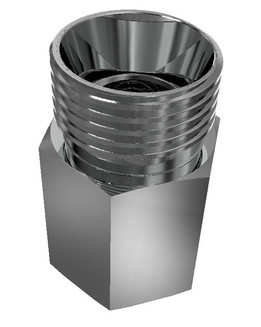

　　在中低压液压传动系统的管路布设场景中，这类适配G1/4 BSP外螺纹与12L规格管路的切割环式接头，是解决不同接口规格管路连通需求的核心基础元件，常见于小型液压站阀组外接油路、机床液压夹具供油管、小型工程机械辅助液压回路等布设场景，承担着油路通断衔接、密封防漏、管路应力缓冲的实际作用。从结构设计逻辑来看，接头采用中部六角本体的结构形式，六角对边尺寸适配常规开口扳手的作业空间，安装时可通过扳手施加稳定扭矩，避免安装过程中接头本体打滑损伤螺纹，同时六角结构的厚度经过受力校核，能够承受额定工作压力下的轴向拉应力与管路振动带来的交变载荷，不会出现本体变形开裂的问题。接头一端为G1/4 BSP外螺纹，这类螺纹属于非密封管螺纹，

　　实际装配时需要配合组合密封垫圈或者生料带实现端面密封，螺纹的公差等级按照普通液压管路连接的通用要求选取，能够和市面上常规的G1/4内螺纹阀口、油口实现顺畅旋合，不会出现卡滞或者配合间隙过大的问题。另一端适配12L系列管路，配套DIN2353标准切割环实现卡套式密封，这一端的接口深度、卡套贴合锥面的角度都严格遵循对应标准的尺寸要求，切割环装配后能够在管路插入到位时，通过螺母的压紧力让切割环刃口切入管路外壁，形成可靠的金属密封，同时具备一定的抗管路拔脱能力，可承受系统额定压力下的管路冲击。从安装边界来看，接头两端的螺纹旋合长度经过合理设计，G1/4端旋入对应内螺纹油口后，外露的螺纹长度控制在2-3个螺距范围内，既保证足够的螺纹啮合强度，

　　又不会因为旋入过长顶伤阀件内部的流道结构；接12L管的一端，螺母拧紧后的轴向伸出尺寸不会占用过多安装空间，在空间紧凑的阀组集成块周边布设时，不会和相邻的接头、阀件产生安装干涉。接头内部的流道采用等通径设计，流道转折处做了圆弧过渡处理，不会出现通径突变导致的油路节流、压力损失过大的问题，能够保证液压油在管路内顺畅流通，减少局部紊流带来的发热与振动问题。在实际选型应用中，这类接头适合工作介质为矿物液压油、乳化液的常规液压系统，工作压力覆盖中低压工况范围，可适配硬质尼龙管、精密无缝钢管等常见的12L系列液压管路，安装时不需要对管路端部做扩口处理，只需要保证管路切口平整、无飞边毛刺，插入接头到底后按照标准扭矩拧紧螺母即可完成装配，

　　后期维护拆解也十分方便，拆解后更换新的切割环即可重复使用接头本体，能够有效降低设备维护的配件成本。从建模细节来看，模型还原了接头的所有关键结构特征，包括外螺纹的牙型轮廓、六角本体的棱角、卡套端的锥面贴合结构、内部流道的过渡圆弧，所有尺寸都严格遵循对应标准的参数要求，可直接用于液压系统管路布设的干涉检查、装配模拟，也可作为液压阀组集成设计时的配套元件模型调用，帮助设计人员在三维布局阶段提前预判管路安装空间、接头与周边元件的距离，避免实际装配时出现空间不足、扳手操作空间不够的问题。
