SPIROTOP螺纹式液体排气通风装置

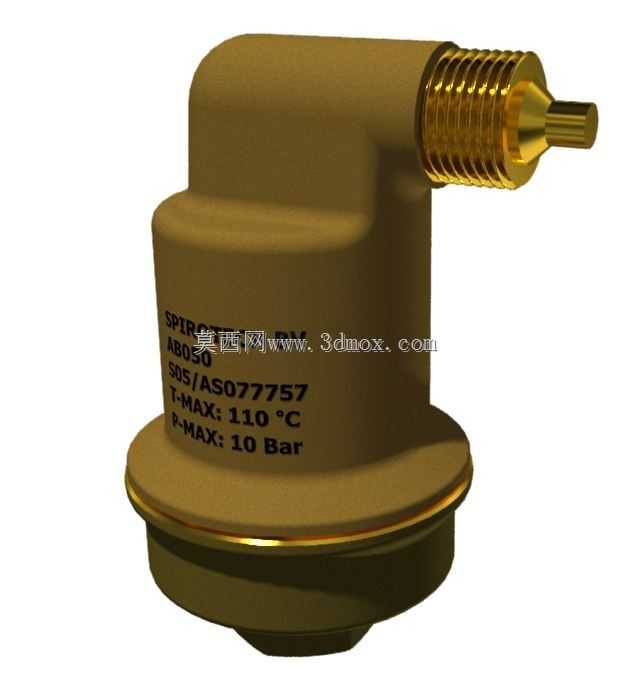

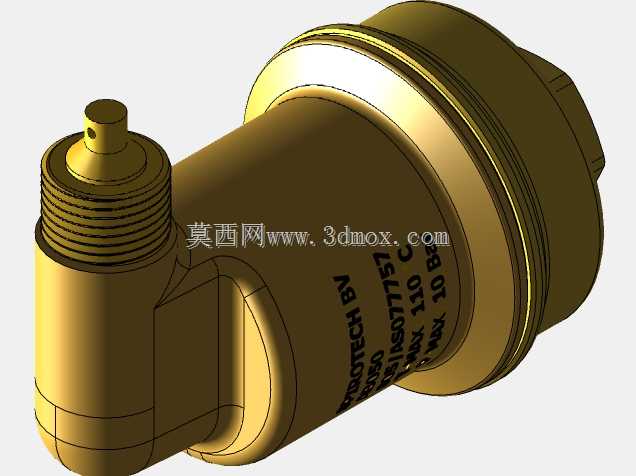

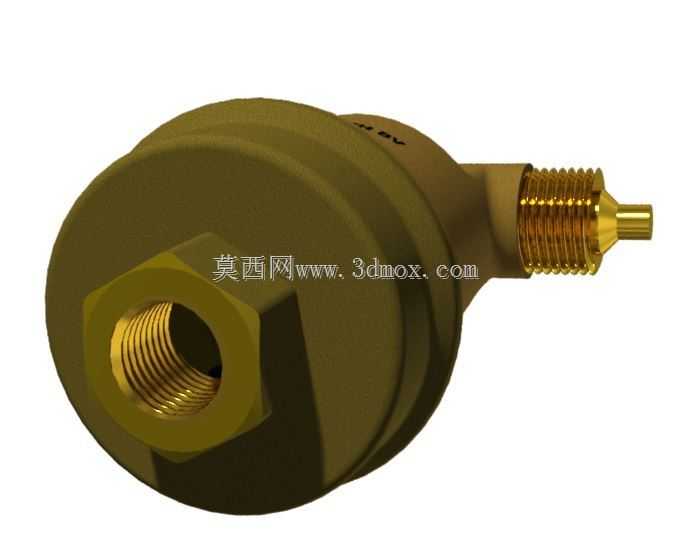

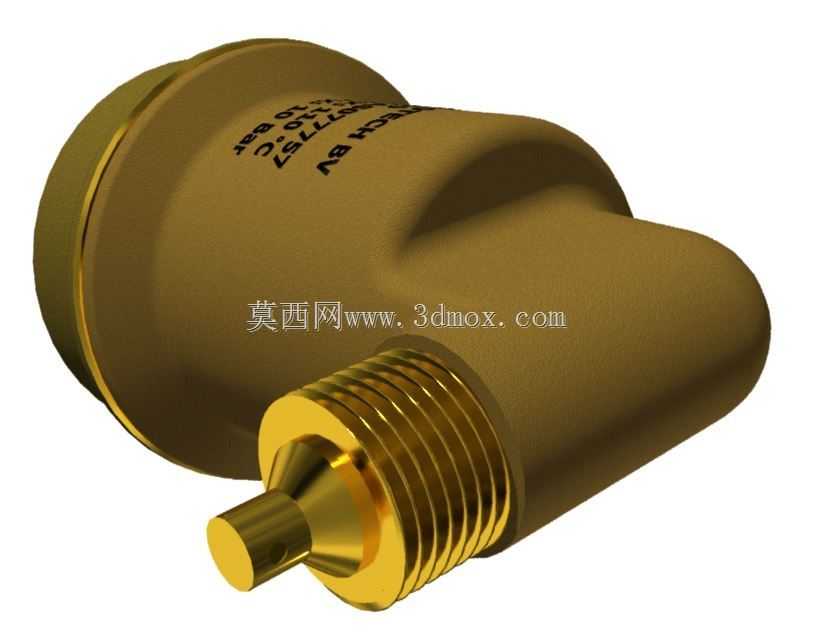

　　在闭式液体循环管路系统中，溶解在介质内的空气会随着温度、压力变化逐步析出，若无法及时排出，会在管路高点形成气塞，增大介质流动阻力，严重时还会造成局部气蚀，损伤泵体、换热元件等核心部件，这类自动排气通风装置就是为解决该类问题设计的。该款排气通风装置采用G1/2英制管螺纹作为主连接接口，可直接适配公称通径15mm的管路分支安装位，安装时需保证装置竖直布置，排气口朝向无遮挡的安全方向，避免排出的带压介质喷溅影响周边设备。从结构设计来看，主体采用黄铜一体锻压成型的壳体结构，内部集成浮球式启闭机构，当管路内积聚的气体进入装置腔室，腔体内液位下降，浮球随液位下落带动阀芯开启，气体顺着顶部的排气嘴排出；当气体排尽后，介质回流进入腔体，

　　浮球上浮带动阀芯密封排气通道，避免介质泄漏。壳体外侧设计有六角拧转位，可使用标准活动扳手或24mm开口扳手完成安装紧固，无需定制专用工装，现场安装维护效率较高。顶部排气嘴采用细牙螺纹结构，可按需接驳微型排气导管，将排出的气体引导至指定位置，适配有洁净要求的安装场景。不同于普通手动排气阀，该装置可实现无人值守自动排气，在暖通空调循环水系统、小型液压站回油管路、工业冷却水循环系统、消防稳压管路等场景中，可安装在管路局部高点、换热设备进出口、泵体出口等易积聚气体的位置，有效降低气阻带来的能耗提升、流量不足、噪音振动等问题。建模过程中严格还原了产品的实际安装边界，主体最大外径为42mm，主体高度不含排气嘴为38mm，

　　排气嘴伸出长度为22mm，安装时需预留至少50mm的上方操作空间，方便后期检修维护时的拆卸操作。壳体内部的流道设计做了圆滑过渡处理，避免介质流动时产生涡流滞流区，减少杂质沉积卡滞浮球机构的概率，密封面采用硬质合金与橡胶复合密封结构，可耐受最高120℃的工作介质温度，适配水、低粘度液压油、乙二醇水溶液等常见工业介质。在三维建模时，对螺纹特征做了工程化简化处理，既保证装配干涉检查时的尺寸准确性，又避免过多细碎特征导致模型文件过大，方便在整体管路装配中调用。该类排气装置虽属于管路系统的小型附属配件，但在实际工程应用中，选型安装不当往往会造成整个系统运行故障，建模时还原的安装尺寸、接口规格、外形轮廓，可直接用于管路排布的干涉校验、安装空间预留、BOM清单统计等设计环节，帮助结构设计人员在方案阶段就完成配件的匹配选型，减少后期施工时的安装冲突问题。
