适配Nema14与17步进电机的3D打印安装支架

项目分类:通用机械零部件 发布时间:2022-05-03 ID:620672
  • 适配Nema14与17步进电机的3D打印安装支架
  • 适配Nema14与17步进电机的3D打印安装支架

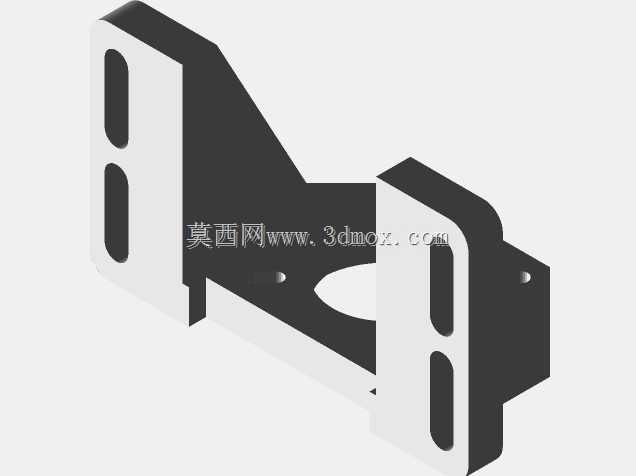

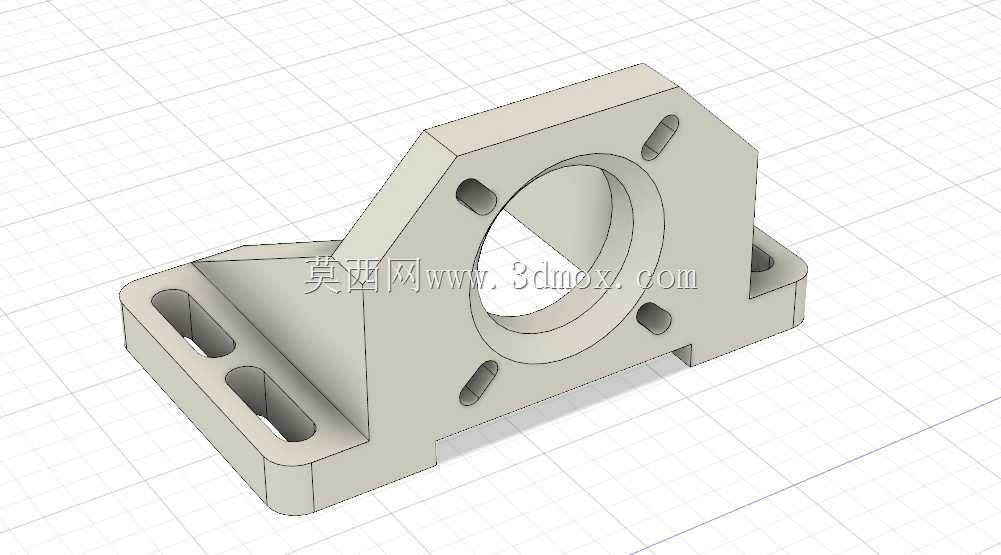

  在小型自动化设备、桌面级数控装置、3D打印运动模组以及各类非标实验工装的搭建过程中,步进电机的安装固定精度直接决定了整套传动机构的运行稳定性,而适配Nema14、Nema17两类常用规格步进电机的安装支架,是这类小型传动场景中需求量极高的结构件。这款支架采用一体化支撑结构设计,主体为带中心通孔的斜撑式立板搭配双侧带安装槽的底板,整体结构没有冗余的设计部分,所有结构特征都围绕安装定位、受力承载、装配调节三个核心需求展开。

  从实际应用场景来看,这类支架常被用在小型皮带传动滑台的电机端固定、桌面级机械臂的关节电机基座、小型送料机构的动力输出端安装,以及各类DIY数控设备的电机位固定,因为Nema14和Nema17步进电机是小负载运动场景里的通用动力部件,两类电机的安装孔位节圆尺寸接近但存在差异,常规单规格支架无法同时适配,这款支架在立板的安装面上设置了对应两类电机的四个安装孔位,孔位位置严格匹配两类电机的法兰安装尺寸公差,不需要额外加工转接板就可以直接完成两种电机的固定,大幅减少了选型适配的工作量。

  设计思路上,这款支架优先考虑了3D打印工艺的成型特性,所有转角位置都做了适配FDM打印的圆角过渡,没有小于45度的悬空结构,不需要额外添加支撑就可以完成打印成型,能有效降低打印过程中的材料损耗与后处理工作量。立板与底板之间设置了三角形加强筋结构,筋板厚度均匀,既避免了打印过程中因壁厚差异导致的翘曲变形,也能在电机运行产生振动时分散应力,避免立板与底板连接处出现应力断裂的问题。中心通孔的尺寸略大于两类步进电机的输出轴直径,既可以给电机输出轴留出足够的避让空间,也能允许电机轴端搭配联轴器、同步轮等传动件时不会与支架本体产生干涉。

  底板部分的两个长条形安装槽是结构设计里的实用细节,这类腰型孔的延伸方向与电机输出轴的轴线平行,在装配同步带传动结构时,可以顺着腰型孔调整电机的前后位置,以此张紧同步带,不需要额外设计张紧机构就能完成传动带的预紧调节,大幅简化了整套机构的结构复杂度。安装槽的宽度适配常用的M4、M5内六角螺丝尺寸,能兼容市面上多数铝型材框架、亚克力安装板的固定孔位规格,不需要额外定制安装基板就可以完成支架的固定。

  从安装边界尺寸来看,支架整体的横向宽度控制在80mm以内,纵向底板长度约60mm,立板高度约55mm,整体占用的安装空间非常紧凑,不会在小型设备里占用过多的布局空间,适合在空间局促的小型工装内部使用。立板的安装面平面度在设计时预留了0.2mm的打印余量,打印完成后只需要简单打磨接触面就可以保证电机法兰与支架面完全贴合,避免电机安装出现偏斜导致输出轴与传动部件不同心的问题。斜撑结构的角度经过受力校核,在电机额定扭矩输出的工况下,立板的形变量可以控制在0.1mm以内,完全能满足小型传动场景的精度要求,不会因为支架形变导致同步带跳齿、传动卡顿等问题。

  在实际装配使用时,只需要将步进电机的法兰面对准立板上对应的安装孔位,用对应规格的螺丝从立板背面穿入拧紧即可完成电机固定,再通过底板的腰型槽将支架固定在设备基座上,调整好电机位置张紧传动件后拧紧底板固定螺丝就完成了全部装配流程,整个过程不需要复杂的调试,对非专业的设备搭建人员也非常友好。支架的壁厚设计均匀,整体打印完成后的重量很轻,不会给运动模组增加额外的负载,同时结构强度完全能覆盖两类步进电机的额定输出负载,不会在长期运行过程中出现结构损坏的问题。
