ATEX认证蓝光防爆警示灯结构设计

　　在石化厂区油气生产作业区、化工装置防爆分区、海上油气平台钻采作业面、粮食仓储粉尘涉爆区域这类存在易燃易爆气体或可燃性粉尘的高危作业场景中，普通民用警示灯具完全无法满足安全准入要求，一旦灯具内部电路产生电弧、外壳表面温度超过介质引燃阈值，就会直接触发爆燃事故，这类场景下的警示信号装置必须取得对应等级的防爆认证，才能在划定的危险区域内合规投用。这款取得ATEX防爆认证的警示灯，就是针对这类高危工业场景开发的现场警示信号终端，核心作用是在设备触发故障联锁、区域出现安全风险、作业面进入高危作业状态时，通过高辨识度的蓝光闪烁信号，向区域内所有作业人员传递明确的警示信息，提醒人员及时规避风险、确认作业边界，避免误入危险区域引发安全事故。

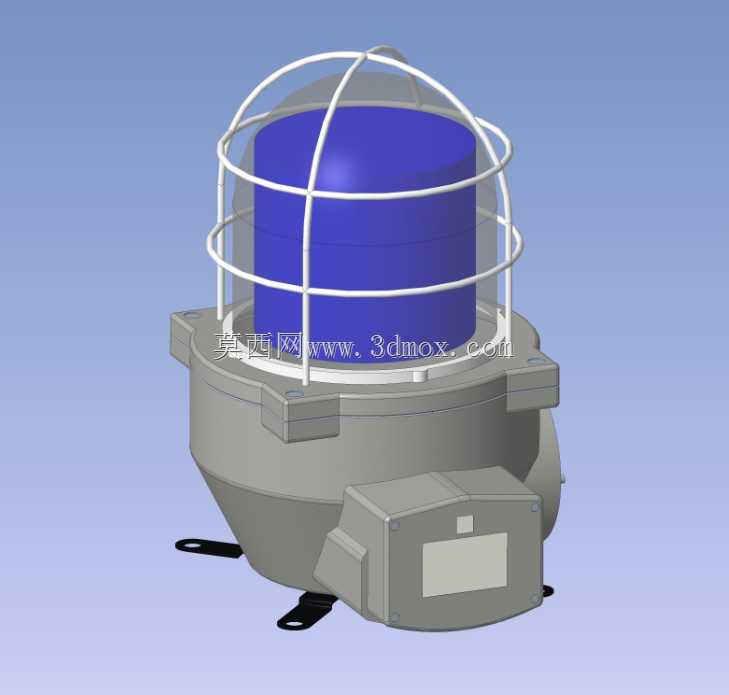

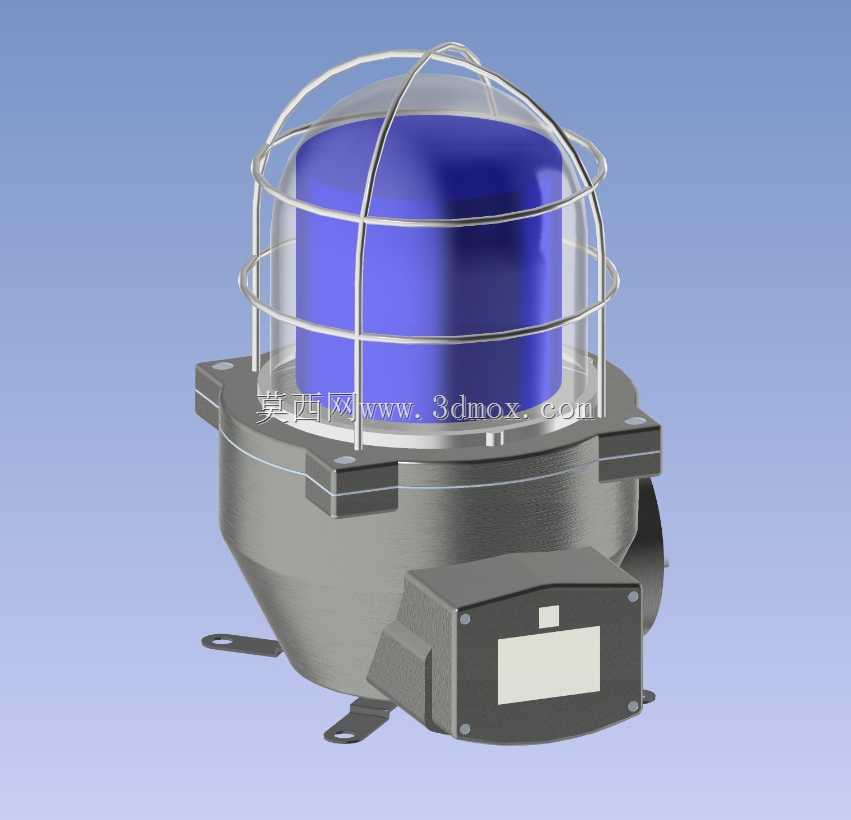

　　从结构设计层面来看，这款警示灯的设计逻辑完全围绕防爆场景的核心需求展开，首先是外壳主体采用拉丝钢材质加工，这种材质一方面具备足够的结构强度，能够承受工业场景下常见的外力磕碰、飞溅物冲击，不会因为轻微外力就出现壳体破损导致内部防爆结构失效；另一方面拉丝钢的表面处理工艺可以有效控制外壳表面的静电积聚，避免静电放电成为引燃源，同时金属材质的导热性能均衡，能够将内部光源工作产生的热量均匀传导散发，避免局部温度过高超过对应防爆等级的温度组别要求。灯具上部的发光区域外部设置了一体式金属丝防护笼，这个结构并非装饰性设计，而是防爆灯具的必要防护结构：在工业现场作业过程中，难免会有工具掉落、设备部件移位、检修作业碰撞等情况，金属防护笼可以在不遮挡光线传播的前提下，承受一定强度的径向和轴向冲击，避免外力直接作用在透明灯罩上导致灯罩碎裂，一旦灯罩破损，外部的易燃易爆介质就会直接进入灯具内部接触电路部分，完全丧失防爆性能，防护笼的筋条间距经过反复校核，既不会因为间距过小遮挡光线导致警示可视距离下降，也不会因为间距过大无法起到有效防护作用，所有筋条的连接处都采用满焊工艺处理，不存在虚焊、脱焊的风险点，即使长期处于振动工况下也不会出现结构松脱。

　　发光组件采用蓝光光源，之所以选择蓝光而非常见的红光、黄光警示，是因为在石化、化工场景中，大量管道、设备的表面涂装为红色、黄色，普通红黄光警示容易和背景涂装混淆，而蓝光在工业暖色调为主的作业场景中辨识度极高，即使在有一定粉尘、雾气的作业环境下，也能保持足够的可视距离，让不同方位的作业人员都能清晰捕捉到警示信号。光源部分的电路完全封装在隔爆腔内部，隔爆腔的结合面严格按照ATEX防爆标准的间隙、长度要求加工，即使内部电路出现故障产生电弧引爆渗入腔体内的少量易燃易爆介质，隔爆结合面也能通过间隙的冷却作用阻断火焰向外传播，不会引爆外部环境中的爆炸性混合物。灯具下部设置的接线腔体采用独立隔爆设计，接线完成后可以通过密封结构完全锁紧，外部线缆通过防爆格兰头接入，保证接线部位的防护等级满足户外、多粉尘、高湿度场景的使用要求，不会因为雨水侵入、粉尘堆积导致接线部位短路。

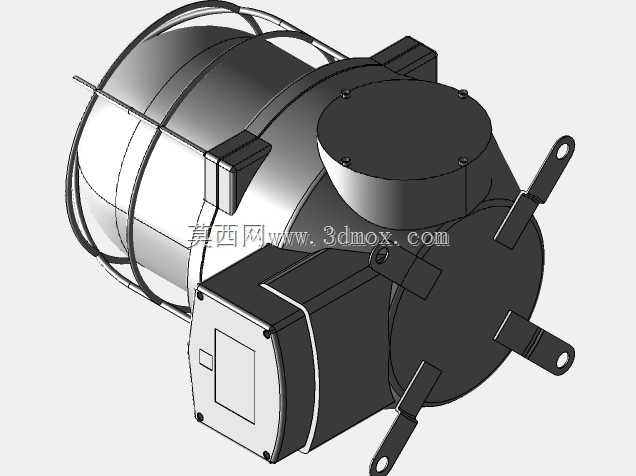

　　从安装边界和尺寸适配性来看，这款警示灯的底座采用法兰式安装结构，底座上预留了多个对称布置的安装固定孔，既可以直接通过膨胀螺栓固定在混凝土基座、设备平台的钢结构面上，也可以搭配专用安装支架固定在管道侧壁、设备立柱上，安装孔的孔距按照工业警示灯具的通用安装规范设计，可以直接替换同类型的老旧防爆警示灯，不需要对原有安装基础做额外改造，降低现场改造的施工成本。灯具整体的径向尺寸控制在合理范围内，不会因为体积过大占用过多安装空间，即使在空间局促的管廊区域、设备操作平台边缘也能顺利安装；整体高度经过优化，在保证内部光源有足够发光角度、防护笼有足够防护高度的前提下，尽可能降低整体重心，减少设备运行振动、现场风力作用带来的晃动，提升长期安装使用的结构稳定性。灯罩的出光角度经过配光设计，水平方向可以实现360度全向覆盖，不存在视觉盲区，垂直方向的出光角度覆盖从地面到高空作业面的范围，不管是地面巡检人员还是高处作业的人员，都能清晰看到警示信号。

　　在细节设计上，灯具外壳的所有外露紧固件都采用同材质的不锈钢标准件，长期在户外、腐蚀性气体环境下使用也不会出现锈蚀，避免因为紧固件锈死导致后期维护无法拆卸，或者锈蚀产物脱落影响设备周边的洁净度。底座和上部发光腔体的连接部位设置了耐高温耐老化的密封胶条，胶条的压缩量经过精确计算，锁紧后可以达到IP66以上的防护等级，完全可以应对户外暴雨冲刷、消防水喷射、粉尘长期堆积的工况，不需要额外加装防雨罩等附属配件。接线腔内部预留了足够的接线空间，即使是现场常用的多芯防爆电缆，也能顺利完成接线操作，不会因为腔体内空间过小导致接线挤压、绝缘层破损。
