刷钢墙嵌入式安装黄橙双色指示LED灯结构

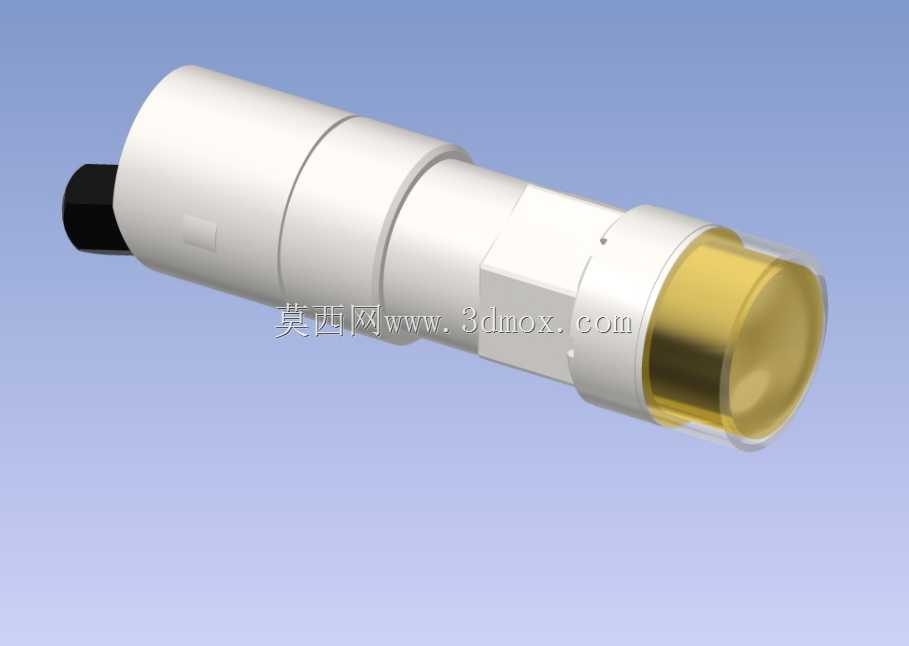

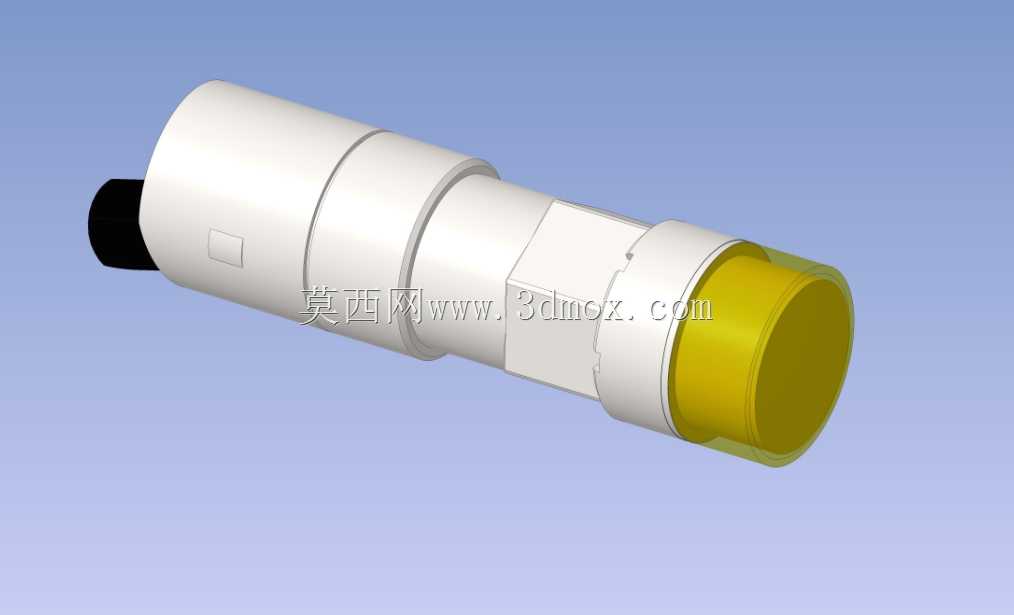

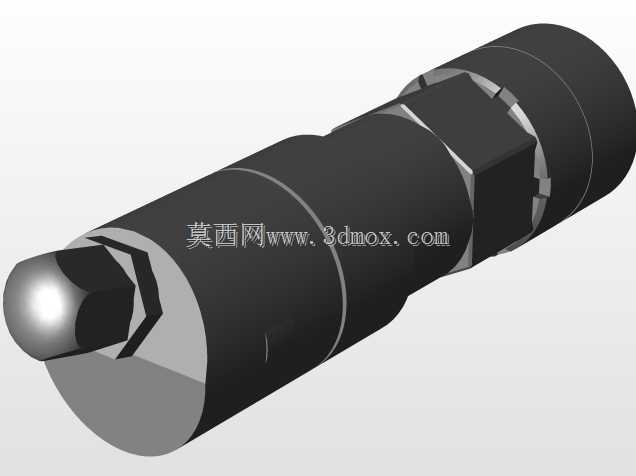

　　这款指示LED灯的结构设计，核心围绕工业现场刷钢墙面板的嵌入式安装场景展开，日常主要用于设备控制柜、现场操作柱、防爆配电箱体的运行状态信号输出，黄橙双色的发光配置可分别对应预警、故障两类不同等级的状态提示，适配多数工业现场的状态信号标识规范，无需额外加装色片即可实现两种警示状态的区分，减少现场运维的配件更换成本。从结构设计逻辑来看，整体采用长圆柱插接式主体搭配前端法兰限位的结构，主体段做了多道环形台阶设计，不同直径的台阶段分别对应面板安装孔的穿入限位、内部接线端的结构加强，以及灯体与安装孔之间的密封配合面预留，安装时直接从面板外侧将灯体插入预制安装孔，前端法兰面直接贴合刷钢墙的外表面，依靠法兰的径向尺寸实现安装限位，

　　无需额外设计复杂的卡扣结构，配合后端的锁紧螺母即可完成快速固定，单人即可完成现场安装作业，适配厚度在1.5mm到5mm之间的钢制面板安装需求。灯头部分的发光面做了内凹式的金色反光杯设计，反光杯的锥角经过反复调整，能够将LED芯片发出的光线进行均匀汇聚，既保证正面视角的发光辨识度，也兼顾侧方120度范围内的可视角度，避免现场操作人员因视角偏差漏看状态信号；发光面外层覆盖透明防护层，与法兰端面齐平，表面无突出结构，日常清洁擦拭时不会出现勾挂问题，同时能够阻挡现场的粉尘、飞溅切削液接触内部发光元件，适配多粉尘、少量液体飞溅的普通工业车间环境。尾部的接线端做了缩径处理，预留了足够的接线空间，可适配0.5到1.5平方毫米的多股铜芯导线接入，

　　接线端的黑色防护套既可以区分正负极接线位，也能对导线弯折处提供应力释放，避免设备运行过程中的振动导致接线端脱落。从安装边界尺寸来看，法兰盘的外径控制在22mm，安装时需要在刷钢墙面板上预制直径16mm的安装孔，灯体插入面板后的内部纵深长度为38mm，设计时提前预留了接线弯曲的空间，不会与箱体内部的其他电气元件产生干涉；灯体整体的径向尺寸误差控制在±0.1mm范围内，能够保证与安装孔的配合间隙均匀，配合密封圈使用时可达到基础的防尘防水要求。在建模过程中，对灯体的各段台阶过渡处都做了0.2mm的圆角处理，既避免实际加工时出现应力集中导致的壳体开裂问题，也能消除安装时锐角对安装人员手部的划伤风险；反光杯的曲面采用回转面建模，

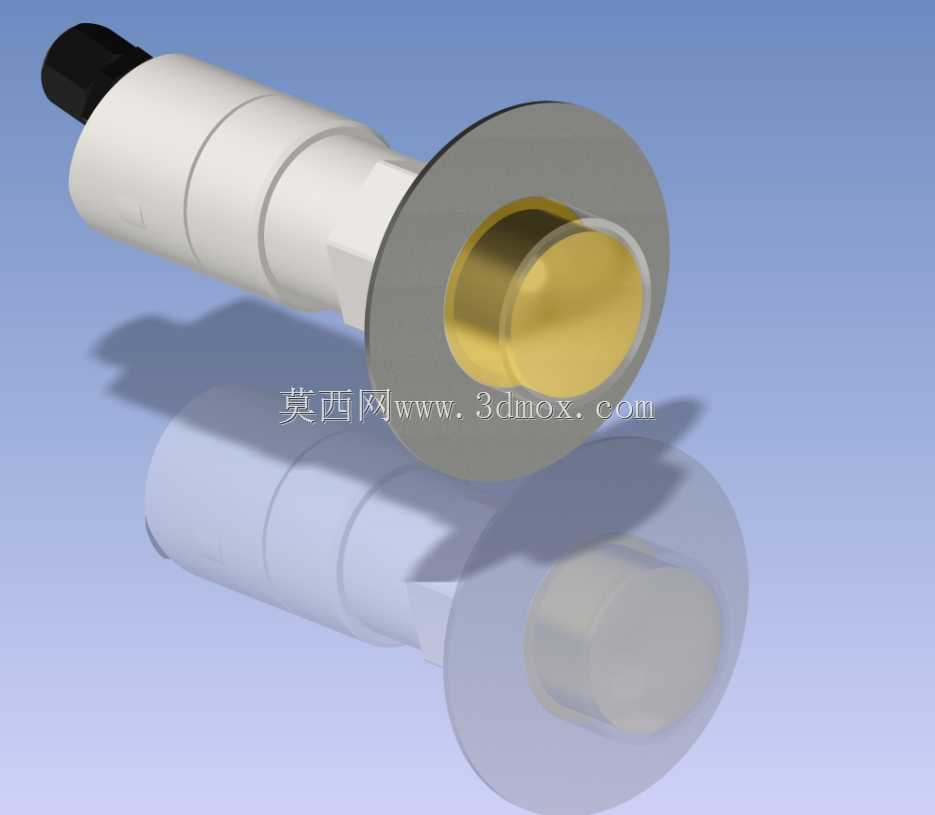

　　保证曲面的光滑度，避免出现光线折射不均导致的发光暗区；透明防护层与法兰的配合处做了0.1mm的安装过盈量，模拟实际生产中的压装配合，保证连接的紧密性。这类嵌入式指示灯的结构设计，没有多余的冗余结构，所有结构特征都服务于安装便捷性、信号可视性、环境适应性三个核心需求，在做控制柜面板布局的三维建模时，可以直接调用该模型进行孔位预留、安装干涉检查，提前验证面板上各元件的布局间距是否满足操作、观察的需求，避免实际加工面板时出现孔位偏差、元件干涉的问题；同时模型还原了灯体安装在刷钢墙面上的实际状态，可直接用于设备三维方案的可视化展示，直观呈现设备运行状态指示的布局效果。
