ATEX标准隔爆增安复合型控制面板结构

　　在石油开采、炼化厂区、油气储运、粉尘爆炸危险车间这类存在易燃易爆气体或可燃性粉尘的作业场景中，普通电气控制设备的电弧、高温表面极易成为引爆源，这类场景对电气控制单元的防爆性能有强制合规要求，Ex d与Ex e复合结构的控制面板正是适配这类高危场景的核心控制部件。

　　这类复合结构控制面板的核心设计逻辑，是将隔爆型与增安型两种防爆结构的优势结合，规避单一防爆结构的应用局限。其中Ex d隔爆腔部分承担核心电气元件的容纳功能，设计时会按照对应防爆等级的隔爆间隙要求加工接合面，保证腔体内即使出现元件燃爆，火焰沿接合面缝隙传播时会被充分冷却，不会引燃外部爆炸性混合物，接合面的宽度、间隙公差、表面粗糙度都需要严格匹配对应防爆等级的规范要求，加工时要避免出现影响隔爆性能的划痕、形变。Ex e增安腔部分则主要用于接线、端子排布这类不会产生电弧、火花的功能区域，增安结构通过提升绝缘性能、增大电气间隙、强化接线防松设计，从根源上降低故障状态下产生点燃源的概率，相比全隔爆结构能有效压缩整体设备体积，降低材料成本与安装重量。

　　从实际安装适配角度看，这类复合面板的安装边界需要结合现场柜体的开孔尺寸确定，隔爆腔与增安腔的连接部位会设置密封结构与等电位连接点，避免不同腔体之间的传爆风险，同时保证整体接地连续性。面板的操作侧会预留对应按钮、指示灯、转换开关的安装位，所有外露操作元件都需要满足对应防爆等级的防护要求，操作件与面板之间的密封结构要同时满足IP防护等级与防爆间隙要求，避免外部粉尘、水汽侵入，同时保证隔爆性能不被破坏。

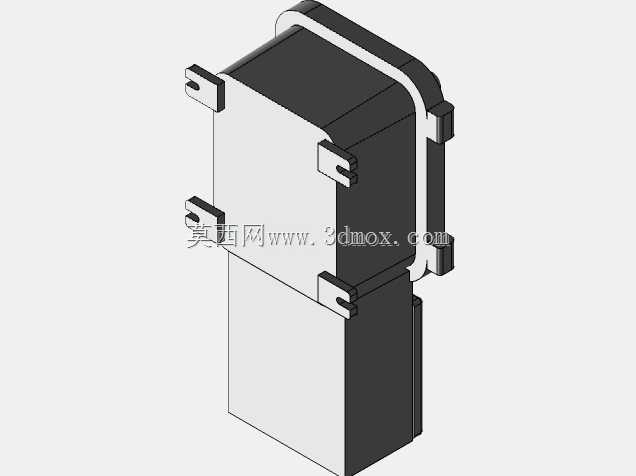

　　在三维建模过程中，需要重点还原两类腔体的连接结构细节：隔爆腔的法兰接合面要标注清楚配合公差，增安腔的端子排布要预留足够的接线操作空间，接线端子的爬电距离、电气间隙要符合增安型设备的设计规范，不能出现间距不足的问题。面板的安装固定孔位要匹配标准电气柜体的安装模数，方便现场直接替换同规格的普通控制面板，减少现场改造的工作量。腔体内部的走线槽、元件安装导轨位置也要在模型中体现，方便后续的电气布线设计与元件排布校验，避免实际装配时出现元件干涉、走线弯折半径不足的问题。

　　实际应用中，这类复合防爆控制面板通常会安装在防爆区域的现场设备旁，承担本地设备的启停控制、状态指示、信号中转功能，相比将控制单元放置在安全区再远距离布线的方案，能大幅减少现场布线长度，降低线路压降与信号干扰问题，同时减少电缆敷设的施工成本。设计时还要考虑现场的环境温度范围，隔爆腔的外壳壁厚要满足强度要求，能够承受内部爆炸的压力冲击而不发生形变，外壳材质通常会选用铸铝合金或者不锈钢，根据现场的腐蚀环境选择对应的表面处理工艺，沿海高腐蚀场景下会优先选用316不锈钢材质，化工腐蚀场景则会在铸铝壳体表面做防腐喷涂处理。

　　建模时还要注意面板上的标识区域预留，防爆设备需要有清晰的防爆标识、参数铭牌安装位，这些位置的凸台、凹槽结构要在模型中准确还原，避免后期铭牌安装时出现贴合不牢、位置偏移的问题。操作按钮的防护套结构、指示灯的透明视窗结构也要准确建模，这些部位都是防爆防护的薄弱点，结构设计上要保证视窗的抗冲击性能，密封件的安装槽尺寸要匹配对应规格的密封圈，保证长期使用后密封性能不会出现衰减。
