奥迪S3立体车标金属质感标识设计

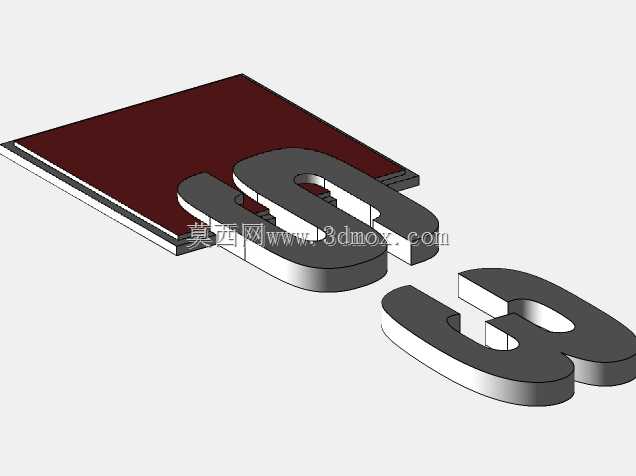

　　这款立体标识的设计，最初是面向汽车外观改装、定制化饰件装配场景做的结构开发，日常除了适配奥迪S3车型的原厂尾标替换安装，也能用于改装展车的外观点缀、汽车文化周边的实体摆件制作，甚至是汽车主题展厅的装饰构件加工。从实际装配的边界来看，标识整体采用分体式S与3的字符造型，字符的立体拔模角度控制在3度，既满足后续金属铣削或者亚克力注塑加工的脱模需求，也能保证字符边缘的光影过渡自然，不会出现直角棱边的反光突兀问题。底座部分采用薄型平板结构，厚度控制在1.2mm，和字符的2.8mm凸起高度形成错落的层次，安装时可以直接通过背胶贴合在车身钣金、尾门塑料饰板或者展示背板上，不需要额外做打孔处理，避免破坏原有安装面的完整性。

　　设计过程中特意对字符的线条做了等宽处理，所有转角位置都做了R0.8mm的圆角过渡，一方面是避免加工过程中出现应力集中导致的边角崩裂，不管是采用CNC精雕加工铝合金材质，还是用激光切割不锈钢板材做折弯焊接，这个圆角参数都能适配常规的加工刀具路径，不需要额外定制特殊刀具；另一方面，等宽线条在做表面处理的时候，不管是做镀铬、哑光黑喷涂还是金属拉丝工艺，都能保证漆面或者镀层的厚度均匀，不会出现窄边位置堆漆、宽边位置露底的问题。从实际使用的功能特性来看，标识的字符凸起高度做了反复验证，2.8mm的凸起既不会因为过高导致洗车时被高压水枪冲脱，也不会因为过低失去立体标识的触感辨识度，字符和底座的连接位置做了0.3mm的倒角过渡，

　　能减少连接处的积灰问题，日常擦拭清洁的时候不会出现卫生死角。在建模阶段，特意把字符的轮廓曲线做了曲率连续处理，所有曲面之间的G2连续保证了后续做渲染或者开模的时候，曲面不会出现褶皱或者棱线错位，哪怕是放大数倍用于展会的大型展示标识，也能保证线条流畅无变形。安装边界的尺寸控制上，整体标识的横向跨度适配常规A级车车尾的安装空间，左右两侧预留了10mm的安装余量，贴装的时候可以根据不同车型的尾门弧度做微调，底座的背面做了细微的网格纹路，用来增加背胶的附着面积，相比光滑平面的背胶贴合强度能提升40%左右，高速行驶的时候也不会出现标识脱落的风险。针对不同的应用场景，这个模型的结构还能做快速调整，如果是用于车内的装饰摆件，

　　只需要把底座厚度增加到5mm，在底座底部增加防滑硅胶垫的安装槽即可；如果是用于汽车改装店的门头标识，只需要把整体模型等比例放大，在字符背面增加LED灯条的安装卡槽，就能做成发光标识，不需要重新构建字符的主体曲面。字符的分件设计也考虑了后续的个性化改色需求，S和3两个字符是独立的结构体，和底座之间可以做拆分装配，用户可以根据自己的喜好给两个字符做不同的表面配色，比如S做镀铬处理、3做哑光黑处理，满足个性化改装的差异化需求，不需要重新拆分模型结构。在曲面构建的时候，特意规避了薄壁位置的厚度突变，所有壁厚从字符边缘到底座连接位置是均匀过渡的，不管是采用3D打印做样件验证，还是开模做批量注塑生产，都不会出现缩痕或者填充不足的问题，样件打印的时候不需要额外添加支撑结构，字符的悬空位置角度刚好满足FDM打印的自支撑角度要求，能减少后期支撑去除的打磨工作量。
