马自达MX5专用备胎固定锁紧结构件

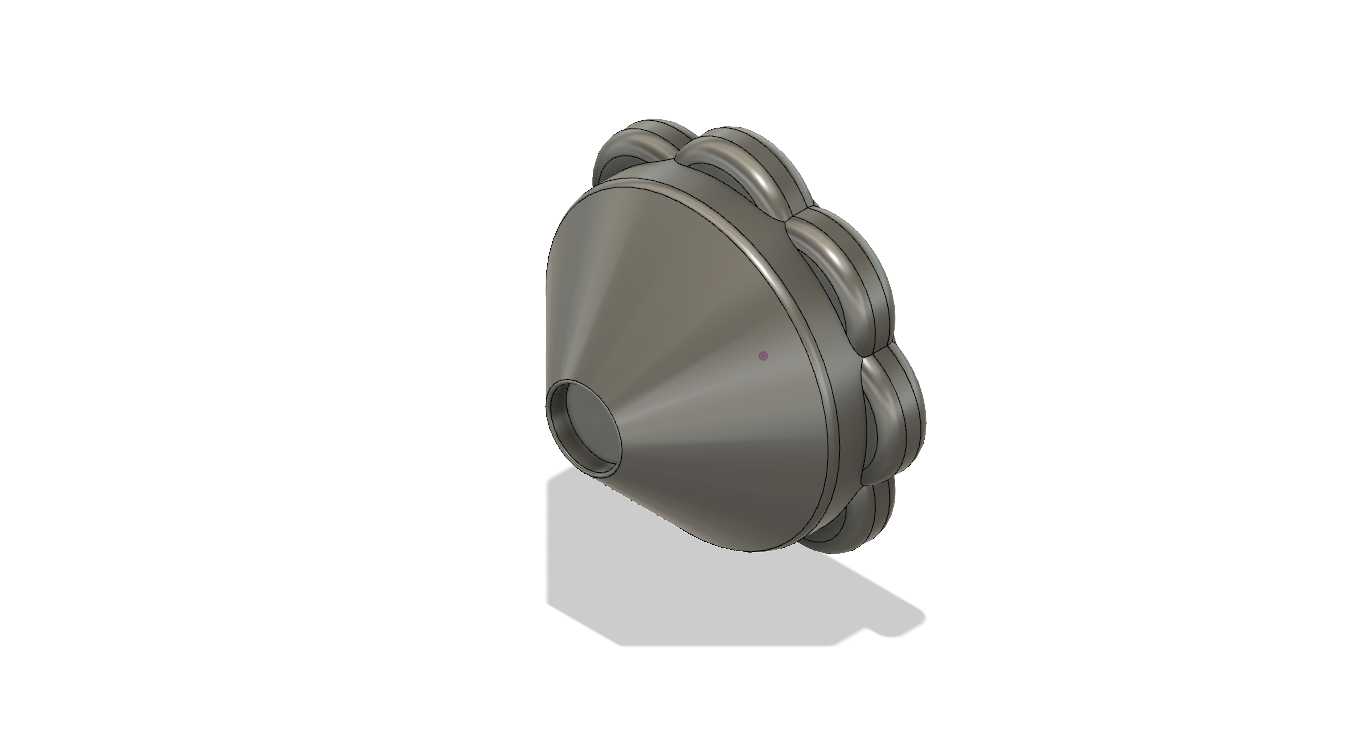

　　在乘用车后备箱备胎舱的结构设计中，备胎的可靠固定是直接关联行车安全的细节项，尤其是马自达MX5这类双门敞篷小跑，后备箱空间紧凑、行驶工况下底盘振动传递直接，若备胎固定结构失效，行驶过程中备胎窜动不仅会产生持续的内饰异响，极端情况下还可能撞击后备箱内的燃油管路、线束或者尾门内饰板结构，带来额外的安全隐患。这款适配1999款马自达MX5的备胎锁结构，就是针对该车型窄小的备胎舱空间做的专属适配设计，区别于通用型的备胎固定螺栓，该结构采用一体化的锥面压合+侧边齿形限位的组合形式，核心作用是通过锥面的自定心特性，在旋紧过程中自动对齐备胎中心孔的轴线，避免压合面偏斜导致的固定力矩虚标问题。

　　从实际装车的功能逻辑来看，该锁件的安装边界完全匹配MX5备胎舱中央的固定螺柱规格，锥面的大端直径刚好覆盖钢制备胎轮毂的中心孔台阶面，压合时的接触环带宽度控制在8mm，既保证足够的压合摩擦力，又不会因为接触面积过大导致旋紧时需要额外施加过大的操作力矩，日常换装备胎时，徒手配合随车轮胎扳手就能达到规定的锁紧力矩，不需要额外加力杆操作。侧边的波浪形齿圈结构并非装饰设计，而是对应备胎轮毂内侧的加强筋槽位，当锁件旋紧到位后，齿圈刚好嵌入轮毂加强筋的间隙中，形成径向的止转限位，哪怕车辆长期在颠簸路面行驶，锁件也不会因为持续振动出现反向松脱，这一点比普通的平垫片固定结构可靠性提升不少，很多老款MX5的原厂备胎锁因为长期使用出现塑料齿圈碎裂的问题，这款金属结构的锁件刚好能替换失效的原厂件，解决长期使用的可靠性问题。

　　设计思路上，该结构没有采用复杂的快拆锁止机构，而是沿用了螺纹旋紧的成熟方案，毕竟备胎属于低频使用部件，快拆结构的复杂卡扣反而会因为长期闲置出现卡滞、弹簧失效的问题，螺纹结构的容错率更高，哪怕螺纹副出现轻微锈蚀，加注少量润滑脂就能正常操作。锥面的倾斜角度设置为15度，这个角度是经过反复验证的自定心最优角度，角度过小会导致定心效果差，压合时容易偏斜，角度过大则会导致轴向压合力不足，无法有效压紧备胎。整体的外形轮廓做了圆弧过渡处理，没有尖锐的棱角，一方面是避免安装操作时划伤手部，另一方面也防止车辆发生追尾碰撞时，尖锐结构在惯性作用下刺穿后备箱内饰对乘员造成二次伤害。

　　从安装适配的细节来看，该锁件的轴向总高度控制在42mm，刚好适配MX5备胎叠放后到后备箱盖板的剩余空间，不会出现锁件过高顶起后备箱盖板的问题，也不会因为高度不足导致压合行程不够，无法将备胎牢牢压在备胎舱的减震垫上。锁件中心的螺纹孔公差按照H7级精度加工，和原车固定螺柱的配合间隙控制在合理范围，既不会因为间隙过大出现旷量，也不会因为间隙过小导致螺纹旋入卡顿。齿圈的单个齿形做了R2的圆角处理，和轮毂加强筋接触时不会出现应力集中割伤轮毂涂层的问题，长期使用也不会因为接触位置的锈蚀导致锁件和轮毂粘连，后续拆卸时不会出现卡死的情况。

　　在实际的维修替换场景中，这类专用备胎锁属于容易被忽略的易损件，很多老车的备胎锁因为长期接触后备箱的潮气、灰尘，出现螺纹锈蚀、塑料件老化碎裂的问题，不少车主会临时用普通螺母加垫片代替，但普通垫片无法实现径向止转，长期使用容易松脱，而且平垫片的压合面积小，容易压伤轮毂的中心孔涂层。这款金属材质的备胎锁结构，整体采用一体成型的加工工艺，结构强度远高于原厂的塑料复合结构，能够承受更大的锁紧力矩，哪怕是长期在非铺装路面行驶的车辆，也能保证备胎的固定可靠性。锥面的压合形式还能自适应不同厚度的备胎减震垫，哪怕后期更换了不同厚度的隔音减震材料，只要在锁件的行程范围内，都能实现可靠的压合固定，不需要额外调整固定螺柱的伸出长度。
