车用增压系统卧式中冷器结构设计

项目分类:汽车 发布时间:2022-05-03 ID:620506
  • 车用增压系统卧式中冷器结构设计

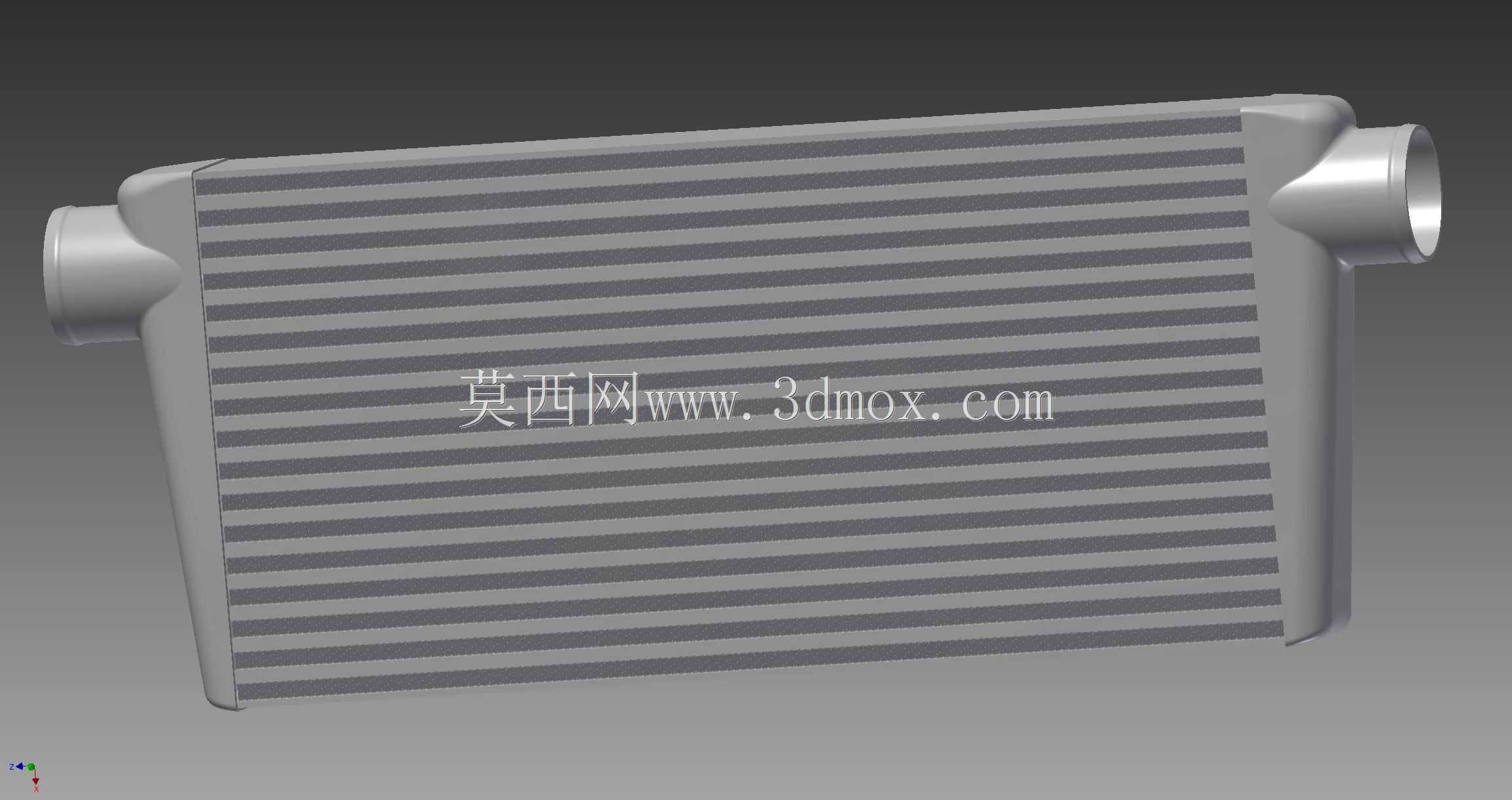

  做动力总成周边结构匹配的时候,中冷器的选型和边界确认往往是前置环节,尤其是涡轮增压、机械增压机型,没有匹配的进气冷却结构,增压后的高温进气直接进入燃烧室,不仅会拉低充气效率,还容易引发爆震、排温超标等一系列连锁问题。这个卧式侧出结构的中冷器,是针对前置安装空间受限的乘用车型、改装性能车型做的结构设计,两侧的圆管接口直接对接进气胶管,不需要额外做转接法兰,能减少管路弯折带来的进气阻力损失。

  从实际使用场景来看,这类板翅式结构的中冷器,核心换热区采用密集的水平散热翅片排布,外部走迎面撞风的冷却气流,内部流道走增压后的高温压缩空气,通过翅片增大换热接触面积,把进气温度从120℃-180℃的区间降到接近环境温度的水平,相同增压压力下能有效提升进气密度,让每循环的实际进气量更充足,直接改善动力输出的平顺性,也能降低燃烧室热负荷,延长发动机周边密封件、气门组件的使用寿命。

  设计阶段首先要卡准安装边界,这个模型的核心外形尺寸为长度780mm、高度297mm、厚度75mm,属于大迎风面的薄型结构,安装时可以直接固定在散热水箱前方的防撞梁内侧区域,不需要切割原车的龙门架结构,两侧的进出气口采用同直径的圆管直出设计,中心距和核心体长度匹配,走管时可以顺着翼子板内侧的空腔布置进气管路,避免和空调管路、散热风扇罩壳产生运动干涉。核心体的边框采用折边包边结构,和两侧的气室焊接为一体,能承受1.5bar以上的增压压力不会出现脱焊泄漏,气室的流道做了圆弧过渡,不会在接口位置产生气流死区,减少进气紊流带来的压力损失。

  做三维建模的时候,特意把散热翅片的排布间距做了等距约束,每一片翅片的厚度、齿高都做了参数化关联,如果后续需要匹配不同散热功率的机型,只需要调整翅片密度、核心体厚度就能快速迭代方案,不需要重新搭建整体装配结构。两侧的安装支耳位置预留了通用的安装孔位,孔距符合常规改装车型的安装点布局,不需要额外做转接支架就能直接固定,安装胶垫的位置也做了沉台设计,能缓冲车辆行驶过程中的振动,避免长期颠簸出现焊缝开裂的问题。

  在结构验证环节,这类尺寸的中冷器适配2.0T-3.5T排量的增压机型,最大能支持400马力左右的动力输出,75mm的厚度不会过度遮挡后方散热水箱的迎风面积,不会影响原车冷却系统的散热效率,卧式的安装姿态也能降低整车前部的重心,对操控性的优化也有一定帮助。气室的材质通常采用铸铝或者冲压焊接铝结构,重量比传统的铜质中冷器轻40%左右,符合整车轻量化的设计要求,表面做氧化处理之后能抵御行驶过程中的泥水、盐雾腐蚀,长期使用不会出现外壁锈蚀、翅片倒伏的问题。

  实际选型匹配的时候,除了核对外形安装尺寸,还要确认进出气口的管径和原车增压管路的直径匹配,避免出现管径突变带来的进气阻力陡增,核心体的迎风面积要和发动机的最大进气流量匹配,过小的迎风面积会导致高负荷下进气温度降不下来,过大的迎风面积则会带来不必要的重量增加、安装空间浪费,还会提升进气路的容积,导致节气门响应速度变慢。这个模型的结构把安装点、接口位置、核心体尺寸都做了1:1的还原,在做整车机舱布置、进气管路设计的时候,可以直接导入装配环境做干涉检查,不需要重新测绘结构,能大幅缩短前期方案设计的周期。
