橡木材质CNC加工用螺纹嵌件配套夹具

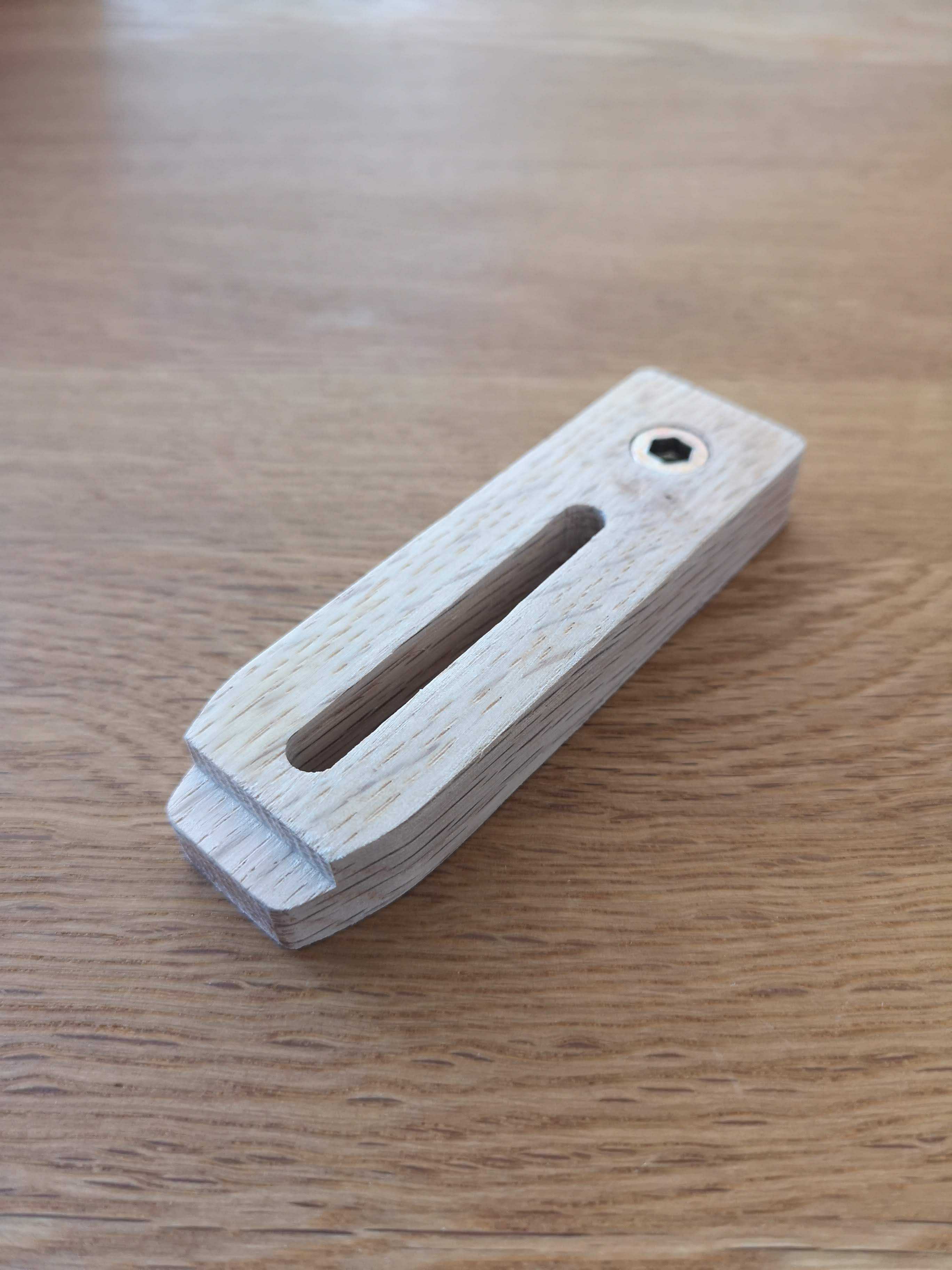

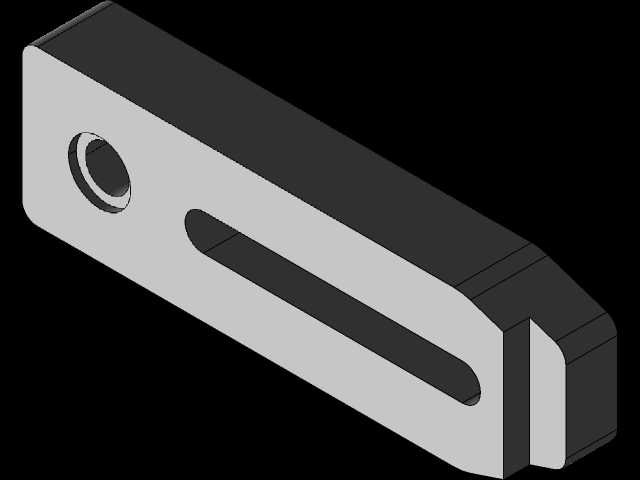

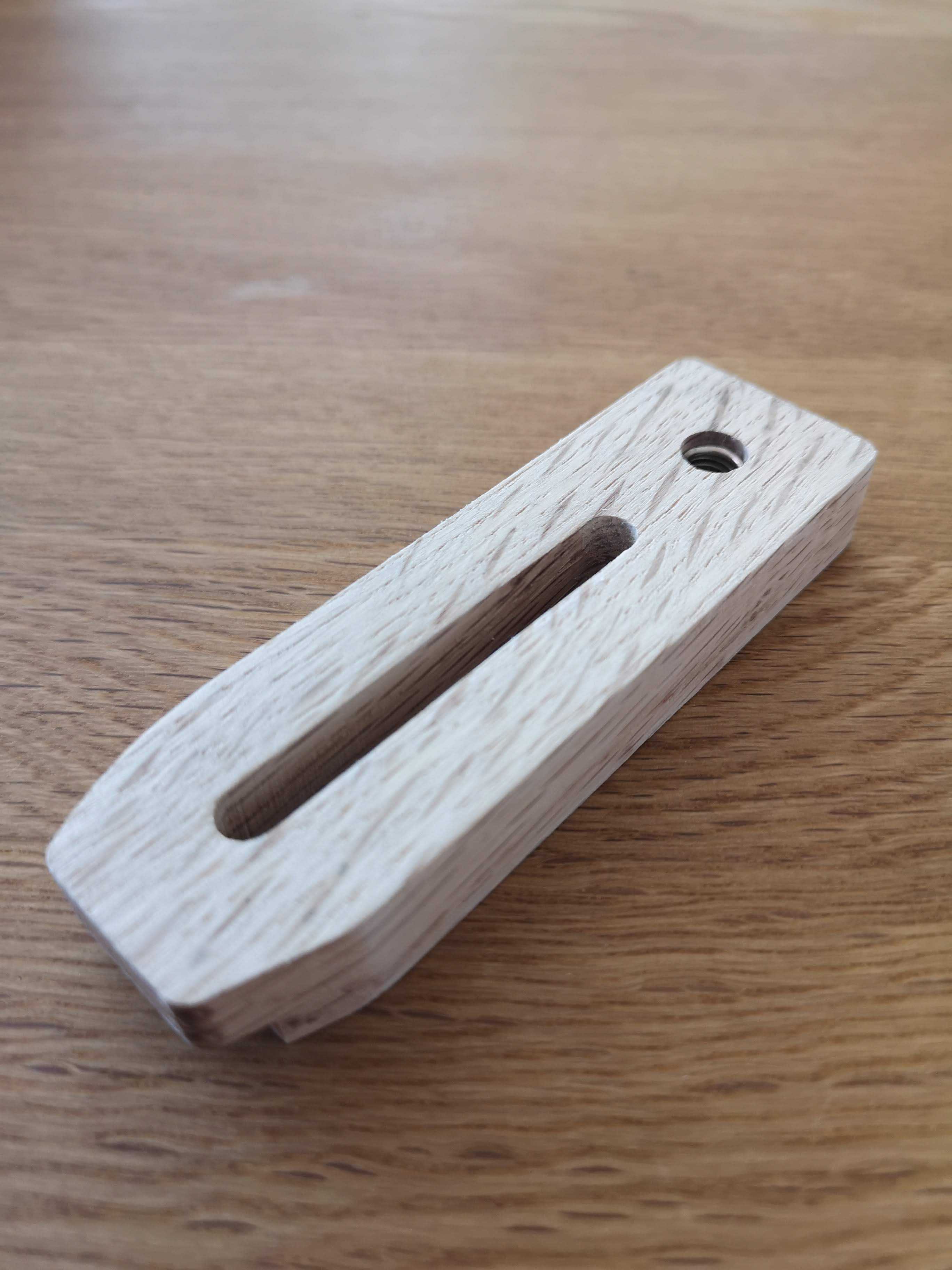

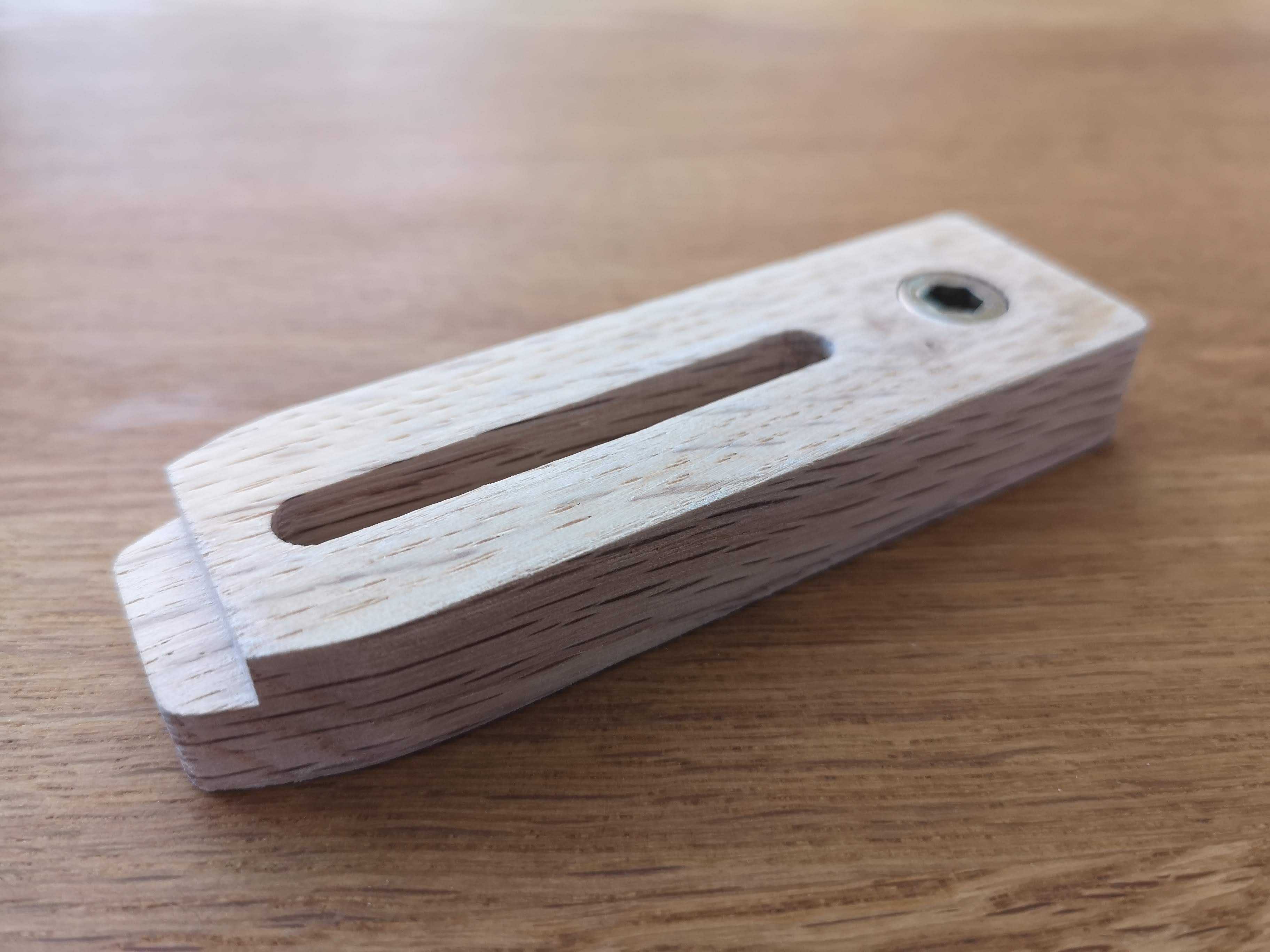

　　在桌面级CNC加工的工装配套场景里，这类木质压紧夹具的应用逻辑和金属压块有明显区别，核心是适配Carbide3d系列桌面雕刻机的T型槽工作台，配合预埋的螺纹嵌件完成工件的快速压紧固定，不会像金属压块那样在误触走刀时崩损刀具，也不会在软质工件表面压出明显的压痕。从结构设计来看，整体采用等厚橡木板材加工成型，主体为长条形扁平结构，长度方向预留了一条通长的腰型槽，腰型槽的宽度刚好匹配配套螺纹嵌件的螺栓外径，允许压紧位置沿着工作台槽的方向做连续调整，不需要每次装夹都重新对齐孔位，适配不同尺寸的待加工工件固定需求。主体的一端预留了一个圆形沉孔，这个沉孔的作用是容纳螺栓的头部，避免螺栓头突出夹具表面干涉走刀路径，

　　同时沉孔的深度刚好和螺栓头的厚度匹配，拧紧后螺栓头完全没入夹具表面，不会出现凸起剐蹭的问题。夹具的两个长边做了小尺寸的倒角处理，一方面是去除橡木加工后的毛刺，避免装拆时划伤操作人员的手部，另一方面倒角后的边缘和工件表面接触时，不会因为边缘过于锐利压伤木质、塑料这类软质工件的表面。从安装边界来看，夹具的整体厚度控制在12mm左右，这个厚度既保证了压紧时的结构强度，不会因为拧紧螺栓出现弯曲变形，又不会因为厚度过大占用过多的Z轴加工空间，适配桌面级CNC设备普遍较小的Z轴行程范围。腰型槽的长度覆盖了工作台单条T型槽80%的有效调节长度，单块夹具就可以完成从50mm到200mm宽度范围内的工件压紧，不需要搭配多块不同规格的压块。

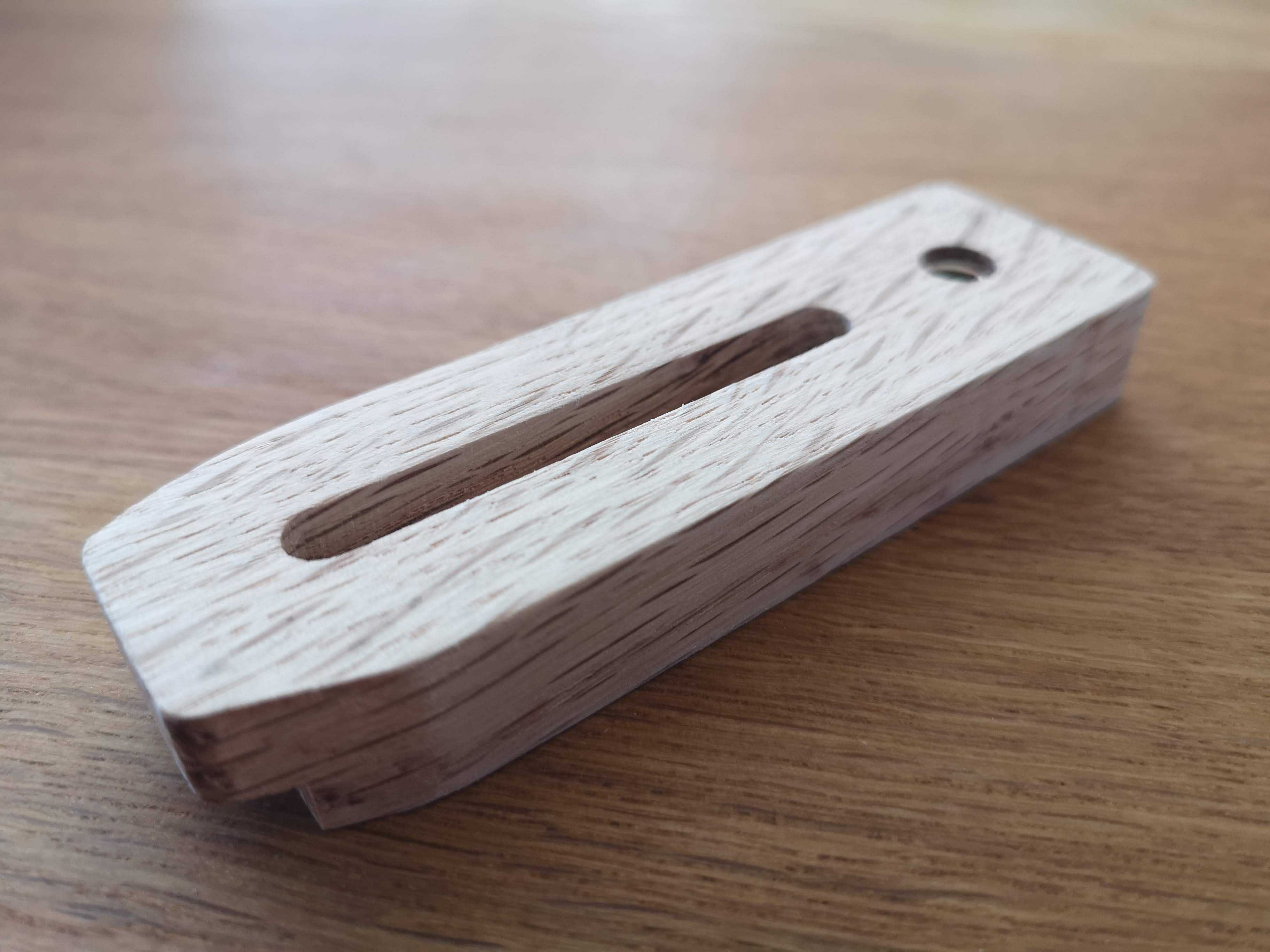

　　在实际使用场景中，这类夹具主要针对桌面级CNC加工木质、亚克力、软铝这类硬度较低的工件时使用，橡木本身的材质硬度适中，和工件表面接触时的摩擦力足够，拧紧后不会出现工件滑移的问题，同时如果加工过程中出现误操作，刀具走到夹具位置时，会优先切削橡木材质，不会造成刀具崩刃，大幅降低新手操作的刀具损耗成本。设计时特意没有做复杂的防滑齿结构，因为橡木本身的木纹粗糙度已经足够提供压紧所需的摩擦力，加防滑齿反而会在软质工件表面留下压痕，平整的接触面可以最大程度保护已加工的工件表面。夹具的两个端部做了小角度的斜切处理，这个细节设计是为了在压紧边缘带有斜度的工件时，依然可以保证夹具的底面和工作台面完全贴合，不会出现一端翘起导致压紧力不足的问题。

　　从受力角度来看，腰型槽的位置设置在夹具宽度方向的中心线上，拧紧螺栓时压紧力可以均匀分布到夹具和工件接触的整个面上，不会出现偏载导致的工件翘起问题，相比偏心设置槽位的压块，压紧稳定性提升明显。橡木材质本身的吸震性优于金属压块，加工过程中可以吸收一部分工件的振动，减少薄壁工件加工时的振纹问题，提升加工表面的质量。这类夹具不需要做表面涂漆处理，原木表面的摩擦系数更稳定，长期使用后即使表面出现磨损，只需要重新铣平接触面就可以继续使用，维护成本极低。在批量加工小尺寸木质工件时，可以同时使用4块该类夹具，分别压住工件的四个角，配合螺纹嵌件的快速锁紧结构，装夹一个工件的时间可以控制在10秒以内，大幅提升小批量加工的效率。设计时没有采用金属材质的另一个原因是桌面级CNC的工作台多为铝合金材质，金属压块反复装拆容易刮花工作台的T型槽表面，橡木材质硬度低于铝合金，不会对工作台面造成损伤，延长工作台的使用寿命。夹具的整体宽度控制在25mm，和配套的T型槽螺母尺寸匹配，拧紧时不会出现夹具绕螺栓转动的问题，不需要额外用手扶住夹具就可以完成拧紧操作，单人操作的便利性更好。
