适配3D打印的儿童玩具列车拼接轨道组件

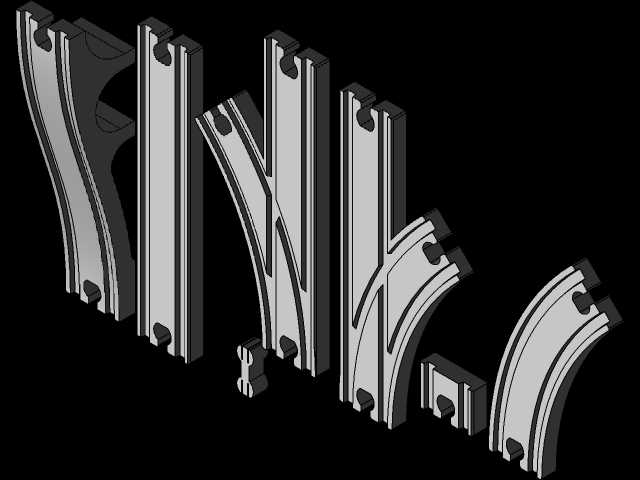

　　这套轨道组件的设计初衷是适配桌面级FDM3D打印工艺制作，服务于儿童玩具列车的行驶场景，整套组件包含直轨段、多曲率弯轨段、连接卡扣、转接块四类核心结构，可通过不同组合搭建出环形、S形、分叉形等多种轨道布局，满足儿童玩耍时的场景搭建需求。从结构设计逻辑来看，所有轨道段的行驶面宽度统一匹配常见小型玩具列车的轮距尺寸，轨面两侧设置高度一致的限位凸缘，凸缘内侧面做R0.8的圆角过渡，避免列车行驶过程中轮缘与轨侧硬接触出现卡滞，同时凸缘高度控制在3mm，既能够起到导向限位作用，又不会因为过高导致列车脱轨后难以复位。轨道段之间的连接采用嵌入式卡扣结构，每段轨道的一端设置两个对称的弹性卡爪，另一端设置对应尺寸的卡槽，卡爪的卡合量设计为1.2mm，

　　插拔力控制在15N左右，既可以保证拼接后轨道段之间不会在列车行驶的冲击力下松脱，又能够让儿童无需借助工具即可完成拆装重组。考虑到3D打印的工艺特性，所有结构的壁厚统一设置为2mm，无小于45度的悬空结构，打印时无需添加支撑即可直接成型，大幅降低打印后的后处理工作量，轨道的底面设置有均匀分布的0.2mm深度的网格防滑纹，放置在光滑桌面时可以增大摩擦力，避免列车行驶过程中轨道整体移位。不同曲率的弯轨段分别对应不同的转弯半径，最小转弯半径适配所搭配玩具列车的最小转弯极限，避免转弯时列车轮组卡滞，弯轨段的轨面做了0.5mm的内侧超高设计，抵消列车转弯时的离心力，降低高速行驶下的脱轨概率。转接块结构用于实现直轨与弯轨、

　　不同宽度轨道之间的过渡连接，转接块的两端分别匹配对应轨道段的卡扣接口，行驶面做平滑的坡度过渡，保证列车通过时无明显颠簸。整套组件的安装边界灵活，单段直轨长度为100mm，单段90度弯轨的外轮廓尺寸为120mm*120mm，使用者可根据桌面可用空间自由选择拼接的轨道总长度与布局形式，无需额外的固定件即可完成组装。从实际使用场景来看，这套轨道除了作为儿童玩具使用外，也可作为小型自动化演示线的载具移动轨道，通过更换适配的轮组组件，即可承载小型传感器、演示模块完成环形动线的移动演示，轨道的卡扣连接结构也方便快速调整演示路线，无需重新加工安装基座。设计过程中对所有拼接接口做了统一的公差配合设计，卡扣与卡槽的间隙控制在0.2mm，

　　既抵消3D打印过程中出现的尺寸收缩误差，又保证拼接后的轨面平齐度误差小于0.3mm，避免列车行驶到接缝位置出现颠簸跳轮的情况。所有棱边位置都做了R1以上的圆角处理，不存在尖锐边角，避免儿童玩耍时被划伤，符合玩具产品的安全设计要求。轨道的轨面平面度控制在0.1mm/100mm以内，保证列车行驶时轮组与轨面的接触均匀，不会出现局部悬空导致的行驶噪音增大、轮组磨损加快的问题。针对3D打印常见的翘曲变形问题，轨道底面的边缘位置设置了宽度2mm的加厚边，增大打印时第一层的接触面积，降低打印过程中边缘翘曲的概率，打印完成后无需打磨底面即可平稳放置在平面上。
