烤面包机传感触发连接结构设计

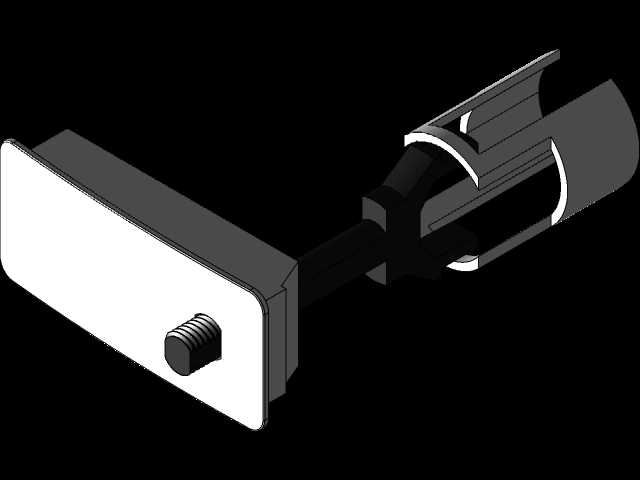

　　该结构件为家用烤面包设备内置的传感触发连接组件，主要应用于台式多士炉的面包到位检测与加热触发回路，是衔接面包承载托架与位置传感模块的核心传动部件。从实际使用场景来看，日常使用中用户将切片面包放入承载槽后，下压托架带动该组件沿导向方向位移，当托架到达指定加热位置时，该结构的触发端刚好触发行程传感元件，接通加热回路启动烘烤程序，烘烤完成后托架回弹，该组件同步复位断开传感触发信号，完成整个工作循环。

　　从功能特性上看，该结构采用一体化传动臂加触发端的设计，传动臂部分设置有对称的导向卡爪结构，卡爪与设备内部的导向滑槽配合，可保证整个部件上下位移过程中无径向窜动，避免触发位置偏移导致的传感误触发或者不触发问题。触发端采用圆柱凸台结构，端面做了R0.5的圆角处理，长期往复触压传感元件的过程中不会刮伤传感元件的触发弹片，可提升整套传感触发机构的使用寿命。传动臂与托架连接的一端设置有卡扣式安装位，无需额外紧固件即可与面包托架实现卡接固定，装配时可直接卡入到位，减少装配工序的零件数量与操作时长。

　　设计思路上，该部件优先考虑了往复运动的耐磨性与装配便捷性，整体采用等壁厚设计，主体壁厚控制在1.8mm，既满足结构强度要求，又避免壁厚过大导致的材料浪费与成型缩痕问题。导向卡爪的内侧设置有0.2mm的凸筋，凸筋与导向滑槽接触，将面接触改为线接触，减少往复运动过程中的摩擦阻力，让托架下压与回弹的手感更顺畅，同时也降低了长期摩擦产生的磨屑量，避免磨屑堆积影响传感触发精度。触发端的圆柱凸台高度经过尺寸链核算，当托架到达额定工作位置时，凸台对传感弹片的压缩量保持在1.2mm，既保证传感元件可靠触发，又不会因为压缩量过大导致弹片产生塑性变形失效。

　　从安装边界尺寸来看，该部件整体长度为62mm，主体安装座的截面尺寸为28mm×12mm，安装时需要在设备内部预留宽度30mm、高度方向70mm的运动空间，导向滑槽的安装跨距为22mm，与卡爪的跨距尺寸匹配，单边间隙控制在0.15mm，既保证运动顺畅，又不会出现晃动。连接端的卡扣尺寸适配常规厚度1.5mm的金属托架板材，卡扣的倒扣量为0.8mm，卡接后可承受50N的轴向拉脱力，满足日常使用中托架往复运动的连接强度要求，不会因为长期往复运动出现卡扣松脱的问题。该结构的设计充分考虑了家用小电器批量生产的装配需求与长期使用的可靠性，所有棱角位置都做了倒圆角处理，避免装配过程中划伤操作人员，也不会在使用过程中积存食物残渣，便于日常清洁维护。
