轻量化车载运动相机安装固定支架

　　日常车载影像采集场景里，不少从业者会选择运动相机替代专用行车记录仪，获取更高自由度的拍摄角度与更灵活的拆装体验，这款支架正是针对这类使用需求开发的固定结构。从实际使用的边界条件出发，支架整体采用镂空式框架设计，没有冗余的实体填充结构，在保证结构强度满足行车振动工况的前提下，尽可能降低自身重量，避免长期安装在车辆内饰或风挡位置带来的附加载荷，也减少颠簸路段下支架自重带来的晃动偏移。

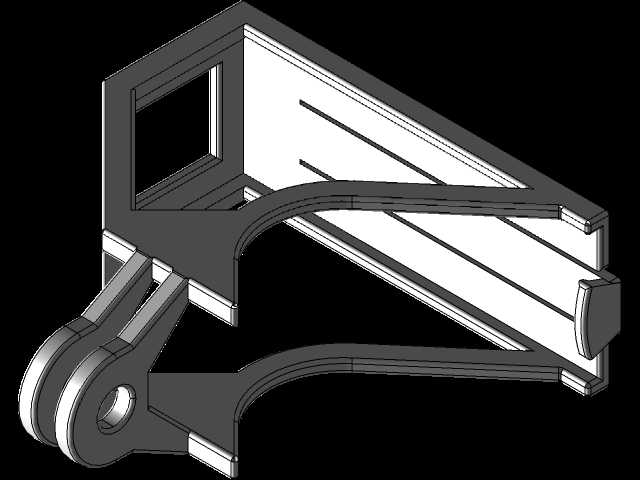

　　结构设计上，支架一端采用双叉耳铰接式安装接口，铰接孔位做了同轴度公差约束，可配合标准销轴实现与车载安装底座的铰接连接，支持一定角度范围内的俯仰调节，使用者可根据拍摄需求调整相机的取景角度，铰接位置的接触面做了贴合限位设计，角度调整到位后可通过紧固件锁止，避免行车过程中出现角度滑移。支架的主体承载部分采用双侧弧形臂连接框架结构，两侧弧形臂的曲率经过反复校核，既避开了运动相机安装后按键、接口的操作空间，也保证了整体框架的抗扭刚度，在车辆经过减速带、颠簸路面时，不会出现框架形变导致的相机移位问题。

　　相机容纳区域采用三面围合的框式结构，内侧预留了对应运动相机的安装导向槽，安装时可顺着导向槽将相机滑入框架内，配合端部的限位挡边实现相机的轴向固定，不需要额外的绑带或快拆板即可完成相机的固定，拆装过程仅需数秒即可完成，兼顾了固定可靠性与使用便捷性。框架上的镂空区域一方面是为了减重，另一方面也避开了运动相机的麦克风、散热孔位置，不会影响相机的收音效果与长时间工作的散热表现，避免封闭结构导致的相机过热停机问题。

　　从安装边界来看，支架的铰接端安装孔位适配主流的车载球头底座、粘贴式底座的接口尺寸，不需要额外加工转接件即可完成装车固定，整体外轮廓尺寸经过控制，安装后不会遮挡驾驶员的行车视线，也不会与车辆内饰的饰板、遮阳板等部件产生运动干涉。针对车载工况的振动特性，支架的各个连接位置都做了应力集中优化，弧形臂与框架、铰接耳的连接位置都采用了大圆角过渡，避免长期振动下出现应力疲劳断裂的问题，材料选型上适配常用的工程塑料或轻质铝合金加工，不管是3D打印单件制作还是小批量注塑生产都能直接套用该结构，不需要做额外的结构修改。

　　实际使用过程中，这款支架除了作为行车记录仪的固定载体外，也可适配户外拍摄、运动场景下的运动相机固定需求，铰接结构的角度调节能力可以满足不同安装面的角度补偿，不管是安装在车辆中控台、风挡玻璃还是摩托车车把、头盔侧面的转接底座上，都能通过角度调整获得水平的拍摄视角。框架式的固定结构不会遮挡相机的镜头视野，边缘位置都做了避空设计，即使是搭载超广角镜头的运动相机，也不会出现支架入镜的问题，保证拍摄画面的完整性。
