带法兰截止阀的工业管路布局设计

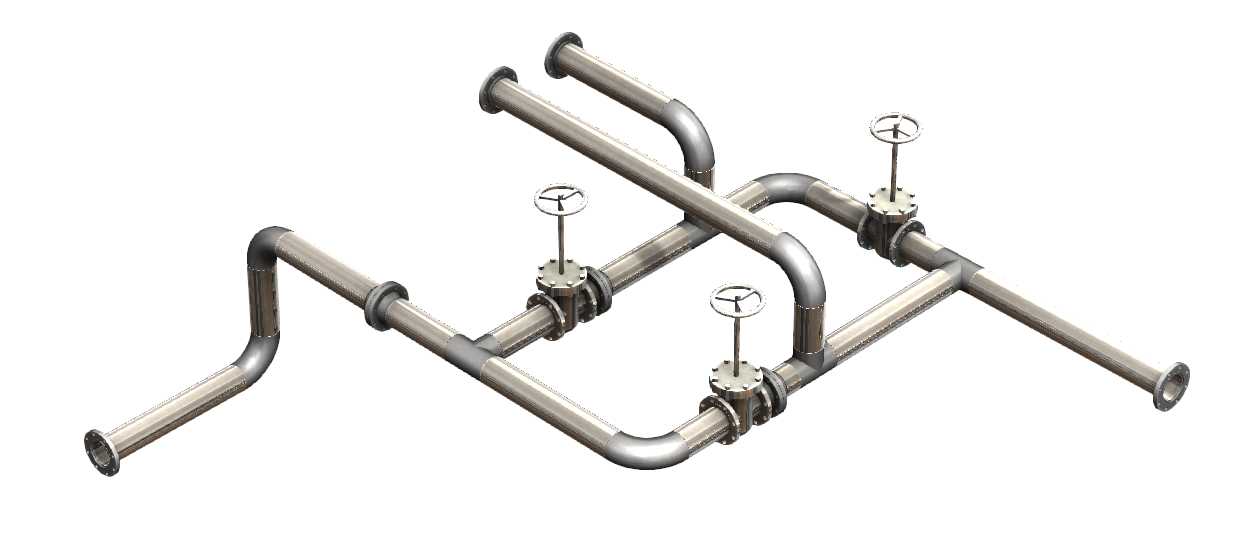

　　这套管路组件的设计，最初是针对中小型化工配料工段、食品级流体输送工位的支管布局需求做的适配，日常工况下主要承担工艺段内流体的转向、分支输送与通断调节功能，区别于长距离输送主管路，这类短管组合更贴近设备端的接驳场景，要兼顾阀门操作空间、管路应力释放、现场安装容错率多重要求。从结构组成来看，整套组件包含不同弯折半径的90度弯管、等径直管段、法兰连接副、明杆截止阀几个核心部分，所有管路接口统一采用突面法兰连接，配套的螺栓孔位按PN16压力等级的标准间距排布，现场安装时不需要额外做焊接预处理，只要匹配对应压力等级的密封垫片，穿入螺栓按对角顺序紧固即可完成接驳，能大幅缩短现场施工的配管周期。设计阶段最先敲定的是阀门的安装位置，

　　三个截止阀分别布置在三个分支管路的靠近主管交汇点位置，手轮操作面统一朝向巡检通道一侧，手轮顶端距离管路中心的高度控制在180mm，相邻两个手轮的横向间距留足120mm的操作间隙，避免日常开关阀门时出现操作干涉，哪怕是戴劳保手套操作也能顺畅转动手轮，不会碰到相邻的管路或者阀件。管路的弯折处全部采用长半径弯头，弯曲半径取管路通径的1.5倍，这个参数的选择是为了降低流体在转向处的局部阻力，减少输送过程中的压损，同时也能避免直角弯折处长期受流体冲刷导致的局部磨损，延长管路整体的使用寿命。所有直管段和弯管的连接位置，法兰端面的垂直度公差控制在0.5mm以内，保证对接时两个法兰面能完全贴合，不会出现偏斜导致的密封失效问题。从安装边界来看，

　　整套管路组件的横向最大跨度为1200mm，纵向最大高度为450mm，底部预留的管架安装位距离管路最低点有80mm的间隙，现场安装时可以直接搭配标准管夹固定在工位的钢结构支架上，不需要额外做支撑结构的定制。管路的进出口端法兰端面都预留了5mm的密封面凸台，表面粗糙度达到Ra3.2，能适配非金属垫片或者金属缠绕垫片的密封要求，满足不同输送介质的密封需求。设计过程中还特意考虑了管路的热胀冷缩补偿，在两个长直管段的法兰连接处预留了0.8mm的轴向间隙，当输送介质温度在0-120摄氏度区间波动时，管路的轴向变形量可以通过这个间隙配合法兰垫片的压缩量完成补偿，不会因为热应力导致法兰连接处泄漏或者管路变形。另外，

　　所有阀件的安装方向都遵循流体低进高出的原则，阀体上的流向标识和管路设计流向完全一致，避免反向安装导致的阀门密封面冲蚀、开关阻力过大问题。这套短管组合的布局没有采用规整的对称排布，而是根据现场设备的接口位置做了错位适配，三个分支管路的出口端分别对应反应釜进料口、计量泵入口、回流管路接口三个接驳点，现场安装时不需要再额外切割调整管段长度，直接对接即可完成装配。管路的壁厚选取按常规工业流体输送的标准配置，能承受1.6MPa的工作压力，满足水、中性化工溶剂、食品级流体等多种介质的输送要求。在细节处理上，所有管路的焊接位置都做了内表面磨平处理，避免管内壁出现焊瘤、凹陷等缺陷导致的流体滞留，减少介质残留造成的交叉污染风险，这一点对于食品、医药类的生产工况尤为重要。法兰连接用的螺栓全部采用等长规格，紧固后螺栓露出螺母的长度控制在2-3个螺距，既保证连接强度，也不会因为螺栓过长导致安装空间局促。整套组件的重心落在管路交汇的中心位置，吊装时只要在中心位置设置吊点就能保持平衡，不会出现侧翻问题，方便现场的吊装就位。
